VES

Канальный фанкойл
Для канальных систем
Холодопроизводительность от 1,82 до 5,70 кВт
Теплопроизводительность от 1,25 до 10,95 кВт

  • ГОРИЗОНТАЛЬНАЯ ИЛИ ВЕРТИКАЛЬНАЯ УСТАНОВКА
  • ВОЗМОЖНОСТЬ ИЗМЕНЕНИЯ СТОРОНЫ ПОДКЛЮЧЕНИЯ ТЕПЛООБМЕННИКА ПРИ МОНТАЖЕ
  • 2- ИЛИ 4-ТРУБНАЯ СИСТЕМЫ
  • ШИРОКИЙ ДИАПАЗОН НАПОРНЫХ ХАРАКТЕРИСТИК


Описание

Канальный фанкойл с возможностями нагрева, охлаждения и воздуха, предназначен для поддержания точных параметров воздуха в помещении. Благодаря покрытию корпуса внутренней изоляцией обеспечивает превосходные акустические показатели. Компактность и простота монтажа обеспечены как в 2-трубном, так и в 4-трубном исполнении. Сторону гидравлического подключения к основному теплообменнику можно изменить во время монтажа.

  • Основной стандартный теплообменник или увеличенный для 2-трубных систем
  • Основной стандартный теплообменник и дополнительный водяной нагреватель (опционально) для 4-трубной системы
  • 3-ходовой клапан (опционально)
  • 2-ходовой клапан (опционально) для систем с переменным расходом
  • Вентиляторная группа с профилированными лопатками рабочего колеса и высоким свободным напором позволяет достичь высоких расходов воздуха в сочетании с низкими шумами
  • Центробежные вентиляторы выполнены из антистатического пластика. Благодаря этому удалось снизить энергопотребление в сравнении с обычными вентиляторами
  • Совместим с системой VMF
  • Большой выбор панелей управления
  • Большой выбор опциональных элементов упрощает монтаж
  • Раздаточные элементы воздушной сети поставляются
  • Воздушный фильтр Класса G3, с легким демонтажем и очисткой
  • Внутренняя изоляция соответствует классу 1 по огнестойкости
  • Класс защиты IP20
  • Съемный пластиковый кожух вентилятора для быстрого доступа и простого сервиса
  • Простая установка и обслуживание
  • Изготовлено в полном соответствии с требованиями безопасности

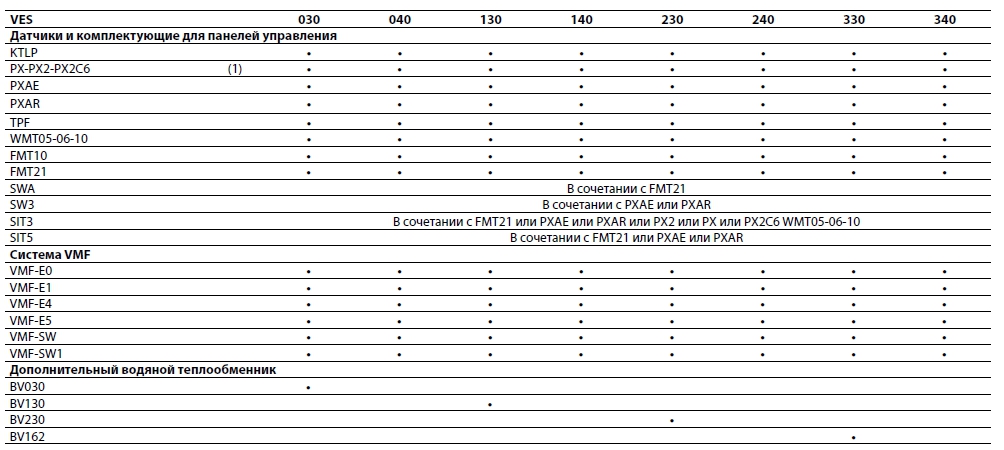

Дополнительное оборудование

Панели управления
Характеристики панелей управления приведены отдельно. Некоторые панели управления требуют применения дополнительных элементов. Пожалуйста, обращайтесь к соответствующей документации.

Датчики и комплектующие для панелей управления

  • SW3: Датчик температуры воды, необходим для переключения режимов работы зима/лето.
  • SWA: SWA внешний датчик температуры (с проводом длиной 6 м). Датчик измеряет температуру окружающего воздуха при подключении его к разъему (А) панели управления FMT 21; при этом датчик температуры воздуха, встроенный в панель управления, автоматически отключается. Если же датчик подключен к разъему (W) панели управления FMT 21, то он служит для измерения температуры воды в контуре циркуляции. К панели FMT 21 могут быть одновременно подключены два датчика SWA. При подключении датчика к разъему (W) панели FMT 21 измеряется температура воды в системе. Два датчика SWA могут быть одновременно подключены к панели FMT 21
  • SIT3-5: Интерфейсные карты термостата. Данные карты позволяют создать сеть фанкойлов (до 10 шт.), управляемую с одного термостата или переключателя
  • SIT3: Управляет переключением 3 скоростей вентилятора и должна быть установлена на каждый из фанкойлов, входящих в группу. Получает команды от селектора или от интерфейсной карты SIT5
  • SIT5: Управляет переключением 3 скоростей вентилятора, а также одним или двумя клапанами (в 4-трубной системе), посылая команды термостата всей группе фанкойлов

Система VMF

  • VMF-E0: Внутренний термостат, стандартно укомплектован датчиками температуры воздуха и воды, может управлять следующими системами: 2-трубными, 4-трубными, 2-трубными + фильтр Plasmacluster, 2-трубными + УФ-лампа, а также 2-трубными системами с дополнительным электрическим нагревателем. Оборудован внешним низковольтным контактом, который можно использовать для удаленного включения-выключения. С данным термостатом можно создавать зону с одним фанкойлом с помощью 2-жильной последовательной связи (1 мастер + 5 подчиненных максимум). Термостат защищен с помощью плавкого предохранителя.
  • VMF-E4: Панель управления локальной группой фанкойлов с электронным термостатом и ЖК-монитором. Настенное крепление.
  • VMF-E5: Настенная панель, позволяющая управлять несколькими локальными группами фанкойлов с помощью сенсорной клавиатуры.
  • VMF-E1: Внутренний «Мастер»-термостат для последовательной связи позволяет организовать локальную группу фанкойлов
  • VMF-SW: Датчик воды заменяет встроенный датчик термостата VMFE1 и устанавливается перед клапаном
  • VMF-SW1: Датчик температуры воды для дополнительного теплообменника (4-трубная система)

Дополнительный водяной нагреватель

  • ВV: Однорядный водяной теплообменник. Не может быть использован в доводчиках с 4х-рядным теплообменником или с фильтром PASMACLUSTER.

Комплекты клапанов

  • VCZ_X4: Комплекты клапанов для одного (основного) теплообменника, подключенного к 4-трубной системе с разделенными контурами «Охлаждение» и «Нагрев». Комплект состоит из 2 клапанов с 3-ходовым и 4-портовым соединением в комплекте с сервоприводом, изоляцией для клапанов и соединительных трубок. Комплект клапанов VCF1X4L подключается только с левой стороны.
  • VCZ или VCF: Комплект оборудования, включающий 3х-ходовой клапан с теплоизоляцией и медные присоединительные трубки с гайками (также с изоляцией). Для 3- и 4-рядных теплообменников, а также для 1-рядных теплообменников (BV). Имеются модификации с питанием 230 В или 24 В, 50 Гц.
  • VCZD или VCFD: Комплект оборудования, включающий 2х-ходовой клапан с теплоизоляцией и медные присоединительные трубки с гайками (также с изоляцией). Для 3- и 4-рядных теплообменников, а также для 1о-рядных теплообменников (BV). Имеются модификации с питанием 230 В или 24 В, 50 Гц.
  • VJP/VJP_M: Балансировочные клапана для 2- и 4-трубных систем с установкой снаружи машины, поставляется без фитингов и гидравлических компонентов. Имеются модификации с питанием 230 В и 24 В ~ 50 Гц. VJP с регулированием on/off, управляется припомощи соответствующей панели (опция). VJP_M с плавным регулированием, управляется специальной панелью управления, панель не поставляется Aermec.

Правильность подбора клапана проверяйте в таблице совместимости дополнительного оборудования.


Монтажные принадлежности

  • AMP: Монтажный комплект.
  • BC: Вспомогательный поддон для сбора конденсата.
  • DSC4: Насос для конденсата.
  • РА: Воздухозаборная камера из оцинкованной листовой стали, оборудованная соединительным элементомдля подключения к воздуховоду круглого сечения
  • PA F: Воздухозаборная камера, позволяющая осуществлять всасывание и выброс воздуха с одной стороны. Такая камера особенно удобна в тех случаях, вентиляторный доводчик устанавливается вне помещения, в которое подается кондиционированный воздух, что обеспечивает снижение шума до минимального уровня и облегчает операции по техническому обслуживанию
  • РМ: Воздуховыводящая камера из оцинкованной стали с внешней теплоизоляцией с пластиковым соединительным элементом для подключения к воздуховоду круглого сечения
  • RD: Соединительный элемент для подключения воздуховыводящей системы к прямоугольному воздуховоду
  • RDА: Соединительный элемент для подключения воздухозаборной системы к прямоугольному воздуховоду
  • RР: Соединительный элемент для подключения воздуховыводящей системы к воздуховоду под углом 90°.
  • RРА: Соединительный элемент для подключения воздухозаборной системы к воздуховоду под углом 90°.

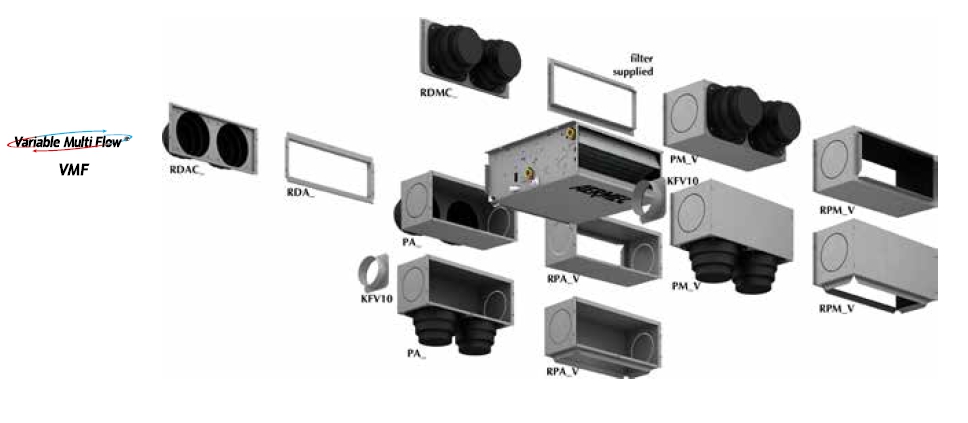

Элементы для воздушной сети

  • RDA_V: Переходник со стороны забора воздуха для прямоугольного воздуховода с присоединительным фланцем.
  • RDAC_V: Переходник со стороны забора воздуха для круглого воздуховода с присоединительным фланцем.
  • RPA_V: Переходник для прямоугольного воздуховода со стороны забора воздуха с присоединительным фланцем с поворотом верх/низ 90°.
  • RDMC_V: Переходник для круглого воздуховода со стороны забора воздуха с присоединительным фланцем и внутренней изоляцией.
  • PA_V: Пластиковый переходник со стороны забора воздуха для круглых воздуховодов сприсоединительным фланцем.
  • RPM_V: Раздаточный пленум с внутренней изоляцией и присоединительным фланцем с поворотом верх/низ 90°.
  • PM_V: Пластиковый раздаточный пленум с внутренней изоляцией для круглых воздуховодов с присоединительными фланцами.
  • KFV10: Комплект круглых фланцев для пленума.

Решетки

  • GA: Пластиковые решетки-основания для напольных фанкойлов.
  • GAF: Пластиковые решетки-основания с фильтром для напольных фанкойлов.
  • GМ: Воздухораспределительные решетки.

Более подробную информацию о панелях управления и системе VMF см. в специальной документации

Более подробную информацию о панелях управления и системе VMF см. в специальной документации. (1) Только для настенной установки; (Панель PX2C6 PX2 с несколькими 6 пс.)

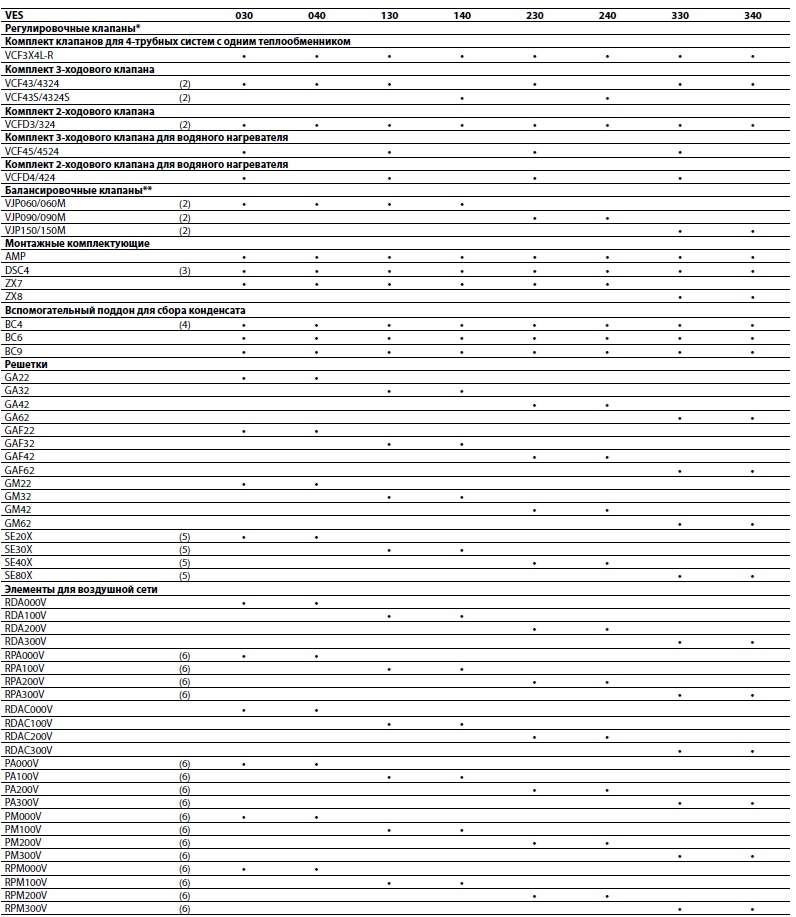

Опции

* WMT05 недоступен с дополнительным теплообменником (только нагрев) BV
** Водяные клапаны требуют выбора соответствующей панели управления VJP / VJP_M. Правильность подбора проверяйте в соответствующей таблице расхода теплоносителя в 4–трубной системе.
(2) VCF4324-VCFD324-VCF4524-VCZD424-VJP060M - 24 В
(3) DSC4 не совместим с опциями AMP-BC -VMF
(4) Для вертикальной установки. BC4 несовместим с клапаном VCZ-VCZD / VCF-VCFD
(5) Опция SE используется совместно с ZX
(6) Все пленумы (RPA_V; PA_V; RPM_V; PM_V) имеют круглые отводы для воздуха (Ø = 150 мм) с обеих сторон, при необходимости съемные.
Могут монтироваться на приток/вытяжку воздуха прямо или вниз (прямо или вниз со ссылкой на горизонтальную установку).

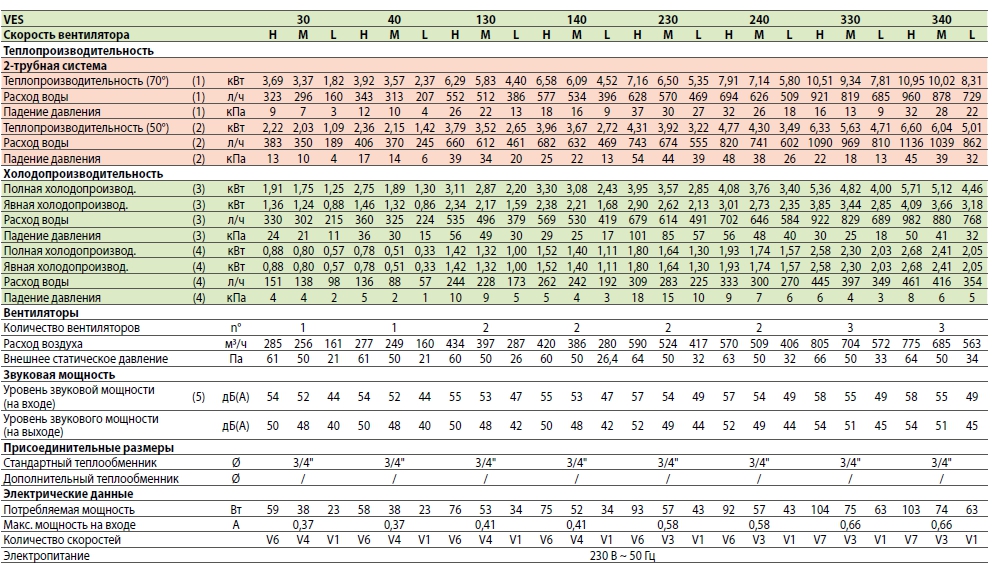

Технические данные

H – максимальная скорость; M – средняя скорость; L – минимальная скорость
(1) Температура воздуха в помещении 20 °C; Температура воды (на входе / выходе) 70 °C / 60 °C
(2) Температура воздуха в помещении 20 °C; Температура воды (на входе / выходе) 50 °C / 45 °C (EUROVENT)
(3) Температура воздуха в помещении 27 °C / 50%; Температура воды (на входе / выходе) 7 °C / 12 °C (EUROVENT)
(4) Температура воздуха в помещении 27 °C / 50%; Температура воды (на входе / выходе) 13 °C / 18 °C
(5) Уровень звуковой мощности: на основе измерений в соответствии с Eurovent 8/2

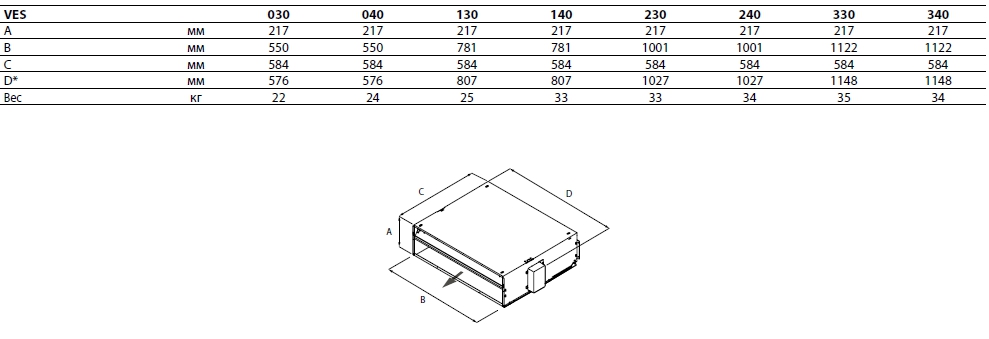

Габариты и вес

* Максимальные размеры
