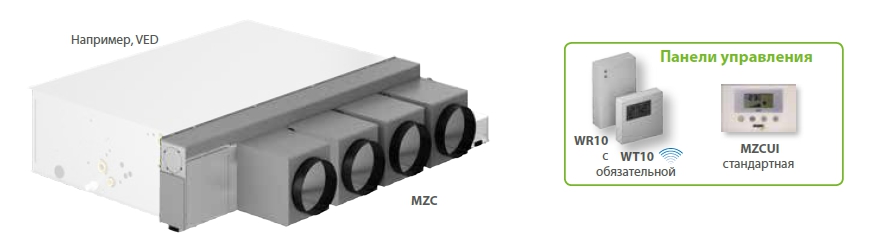

MZC

Пленум с моторизованными заслонками для канальных фанкойлов

  • МУЛЬТИЗОНАЛЬНЫЙ ПЛЕНУМ ДЛЯ РАСПРЕДЕЛЕНИЯ ВОЗДУШНЫХ ПОТОКОВ
  • ДЛЯ 3-СКОРОСТНЫХ И ИНВЕРТОРНЫХ КАНАЛЬНЫХ ФАНКОЙЛОВ
  • ДЛЯ ЖИЛЫХ И ОФИСНЫХ ПОМЕЩЕНИЙ

Описание

Пленумы с моторизованными заслонками были разработаны для жилых и коммерческих помещений. Это позволяет создать оптимальный микроклимат и оптимизировать расход электроэнергии. В условиях современного строительства постоянно растет спрос на подобные воздухораспределительные системы. Благодаря электронному управлению воздушными заслонками пленум MZC обеспечивает комфортную температуру в помещении, регулируя подачу воздуха согласно заданным параметрам. Пленум MZC предназначен для совместного использования с фанкойлами с асинхронными и инверторными двигателями.

Конструкция:

  • Корпус сделан из оцинкованной листовой стали изнутри покрыт самогасящейся изоляцией.
  • От 2 до 6 воздухораздающих отводов, в зависимости от модели. Каждый из отводов снабжается моторизованной заслонкой (плавное регулирование), при этом есть возможность, если требуется, добавлять дополнительные отводы – опция MZCSM (совместима не со всеми моделями, см. таблицу совместимости дополнительного оборудования).
  • Фланец для подключения наружного воздуха, входит в комплект поставки, для подключения пленума MZC к блоку рекуперации тепла.
  • Предусмотрена установка дополнительного воздушного датчика (опция MZCSA) для управления сервоприводом водяного клапана.
  • Возможность подключения пленума к фанкойлу со стороны забора воздуха при помощи фланца (опция MZCA).
  • Электронный блок управления может по необходимости устанавливаться на правую или левую сторону

Панели управления

  • MCZ оснащен мультизональной панелью управления MZCUI которая управляет положением створок воздушных клапанов в зависимости от достижения заданных температурных уставок в каждом помещении
  • Поддерживается управление до 6 моторизованными воздушными заслонками.
  • Управление расходом воздуха для каждого воздушного клапана (максимальное или минимальное открытие заслонки устанавливается для каждого клапана).
  • Возможность привязать управление несколькими воздушными клапанами к одному мультизональному проводному пульту управления, или к беспроводному пульту (MZCUI или WT10)
  • Каждый термостат, установленный в помещении управляет своим воздушным клапаном, положение воздушной заслонки меняется в зависимости от достижения установленной температуры.
  • Включение функции «Всасывающей Пленум»
  • Состояние клапана (открытый/закрытый) регулируется по достижению заданной температуры в каждом помещении. Система управляет работой (on/off) двух- или трехходовых клапанов для 2- или 4-трубной системы. Возможность удаленно задавать параметры работы через последовательный порт.

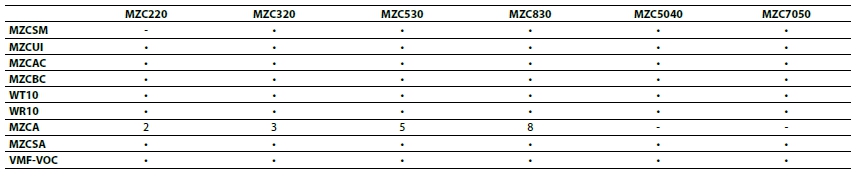

Дополнительное оборудование

  • MZCAC, соединительный электрический кабель, подключается к блоку управления пленума и фанкойла. Совместим только с асинхронным многоскоростным двигателем
  • MZCBC, соединительный электрический кабель, подключается к блоку управления пленума и фанкойла. Совместим только с инверторным двигателем.
  • MZCSM, дополнительный отвод (всасывание/ нагнетание) с моторизованной воздушной заслонкой. Подходит для всех моделей кроме MZC220.
  • MZCUI, локальная настенная панель управления в дополнение к поставляемой стандартной панели. Применяется в случае необходимости
  • MZCA, фланец для присоединения пленума к фанкойлу со стороны забора воздуха
  • WT10, Беспроводной термостат

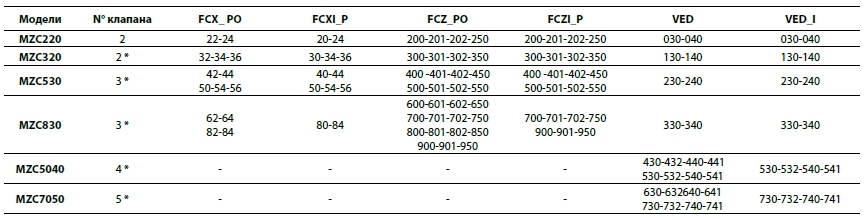

Совместимость с фанкойлами

Для получения данных о производительности см. мануал для каждого устройства, совместимого с MZC. Все эти мануалы доступны на сайте www.aermec.com

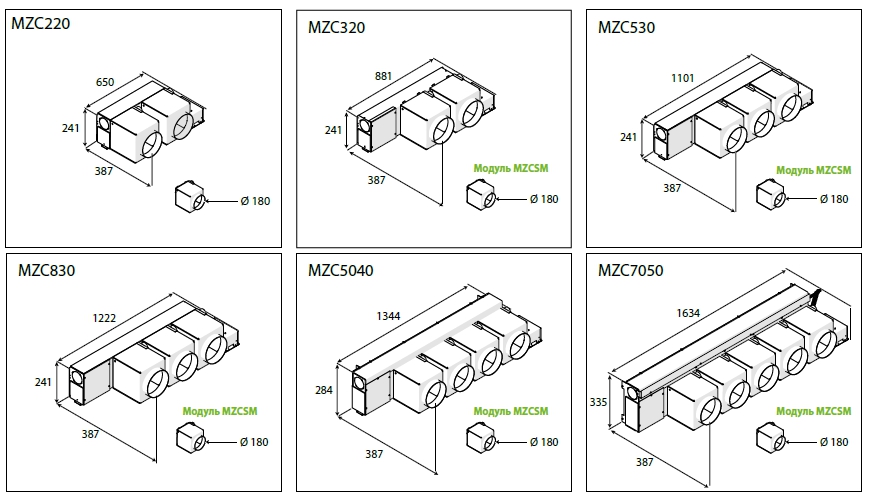

* Опцию MZCSM (дополнительный отвод) можно добавить после того как оборудование уже было смонтировано. См. рисунок.



Пример расположения

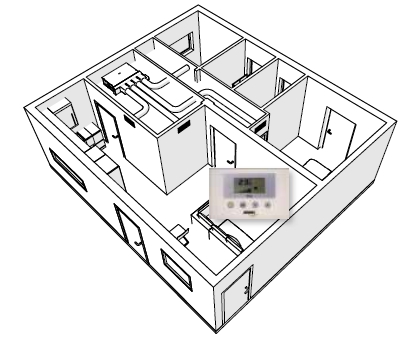

Решение - с п° 1 MZCUI панель управления для 1 помещения Поставляется в стандартной комплектации

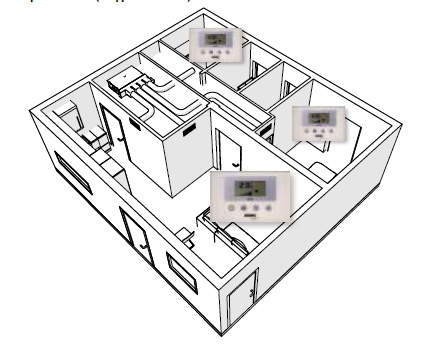

Решение - с п° 3 MZCUI панель управления для нескольких помещений n° 1 Поставляется в стандартной комплектации (Master) n° 2 Опционально (Подчиненный)
