VES I (030-340)

Канальный инверторный фанкойл
Холодопроизводительность от 1,25 до 5,70 кВт
Теплопроизводительность от 1,09 до 10.9 кВт


  • ГОРИЗОНТАЛЬНАЯ ИЛИ ВЕРТИКАЛЬНАЯ УСТАНОВКА
  • ВЫСОКОЭФФЕКТИВНЫЙ ТЕПЛООБМЕННТК
  • 2- И 4-ТРУБНОЕ ИСПОЛНЕНИЕ
  • ШИРОКИЙ ДИАПАЗОН НАПОРНЫХ ХАРАКТЕРИСТИК


Описание

Канальный фанкойл с инверторным двигателем с функциями охлаждения, нагрева, осушения, предназначен для точного регулирования параметров помещения. Оснащен инверторным бесщеточным двигателем с высокой эффективностью плавно регулирует подачу воздуха для повышения комфорта и экономии электроэнергии. Инверторный двигатель позволяет лучше регулировать температуру, избегая резких перепадов, что также соответствует требованиям по охране окружающей среды. Вентиляторный блок хорошо шумоизолирован и обеспечивает отличные акустические показатели. Компактность и простая установка обеспечены как для 2-трубной, так и для 4-трубной систем. Основной теплообменник, сторону подключения которого можно изменить во время монтажа, имеет высокий коэффициент теплопередачи и идеально подходит для точного регулирования температурных параметров.

  • Основной теплообменник в двух вариантах исполнения (стандартный, увеличенный) для 2-х трубных систем
  • Основной стандартный теплообменник и дополнительный водяной нагреватель (опционально) для 4-трубной системы
  • 3-ходовой клапан
  • 2-ходовой клапан для систем с переменным расходом
  • Высоконапорный вентилятор с профилированными лопатками с высокой эффективностью и комфортными акустическими показателями
  • Пластиковое рабочее колесо вентилятора
  • Совместимость с системой VMF
  • Большой выбор панелей управления
  • Большой выбор опциональных элементов для решения любой задачи
  • Раздаточные элементы воздушной сети поставляется отдельно
  • Воздушный фильтр класса G3 с легким демонтажем и очисткой
  • Внутренняя изоляция соответствует Классу 1
  • Класс защиты IP20
  • Съемный пластиковый кожух вентилятора для быстрого доступа и простого сервиса
  • Простота монтажа и обслуживания
  • Полное соответствие требованиям безопасности.


Дополнительное оборудование

Панель управления
Характеристики панелей управления приведены отдельно. Некоторые панели управления требуют применения дополнительных элементов. Пожалуйста, обращайтесь к соответствующей документации.

Датчики и комплектующие для панелей управления

  • WMT21: Электронный термостат для инверторных фанкойлов, настенная установка
  • SWAI: датчик температуры воды для панелей управления WMT21. Длина кабеля L = 2 м.

Система VMF

  • VMF-E4: Панель управления настенного монтажа, позволяющий управлять локальной группой фанкойлов с помощью сенсорной клавиатуры.
  • VMF-E5: Настенная панель, позволяющая управлять несколькими локальными группами фанкойлов с помощью сенсорной клавиатуры.
  • VMF-E18: Внутренний термостат для инверторных фанкойлов.
  • VMF-SW: Дополнительный выносной датчик воды.
  • VMF-E1 Внутренний «Мастер»-термостат для организации рабочей группы фанкойлов.
  • VMF-SW1: дополнительный датчик воды для 4-трубных систем с термостатами E1, обеспечивающий максимальный контроль в режиме охлаждения.

Водяной теплообменник

  • BV: однорядный нагреватель.

Комплект клапанов

  • VCF_X4: комплекты клапанов для однорядных теплообменников, установленные в 4-трубных системах с полностью разделенными контурами «Охлаждение» и «Нагрев». Комплект состоит из 2-х клапанов с трехходовым 4-портовым соединением с электромеханическими приводами, изоляционными оболочками для клапанов и связанных с ними гидравлических трубопроводов. Комплект клапанов VCF1X4L предназначен для подключения с левой стороны.
  • VCF4_C: Комплект состоит из трехходового клапана с изоляцией, фитингами и изолированными медными трубами. Для основных теплообменников. Источник питания 230 В ~ 50 Гц
  • VCF4_H: Комплект состоит из трехходового клапана, фитингов и изолированных медных труб. Для водяного нагревателя. Источник питания 230 В ~ 50 Гц
  • VCF25C: Комплект состоит из двухходового клапана с электроприводом, с фитингами и изолированными медными трубами. Для основных теплообменников. Источник питания 230 В ~ 50 Гц.
  • VCF25H: Комплект состоит из двухходового клапана с электроприводом и фитингами и медных труб. Дляводяного нагревателя. Источник питания 230 В ~ 50 Гц.
  • VJP / VJP_M: Балансировочный клапан для 2- и 4-трубных систем внешнего монтажа, поставляется без фитингов и гидравлических компонентов. Источник питания 230 В и 24 В ~ 50 Гц. VJP с регулированием on/off, управляется при помощи соответствующей панели (опция). VJP_M с плавным регулированием, управляется специальной панелью управления, панель не поставляется Aermec. Правильность подбора клапана проверяйте в таблице совместимости дополнительного оборудования.

Комплектующие для монтажа

  • AMP: Комплект для настенного монтажа.
  • BC: Вспомогательный поддон для сбора конденсата.
  • DSC4: Насос для конденсата.

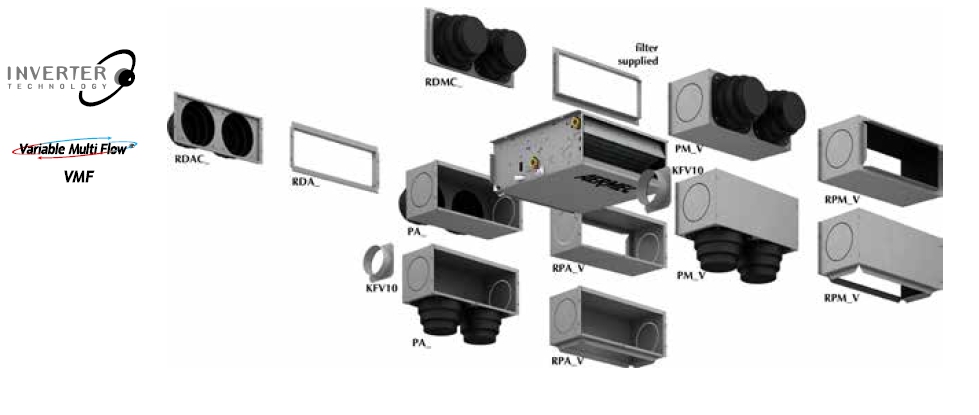

Пленум с сервоприводом на воздушном клапане:

  • MZC: Переходник со стороны забора воздуха для прямоугольного воздуховода с присоединительным фланцем.
  • RDA_V: Переходник со стороны забора воздуха для прямоугольного воздуховода с присоединительным фланцем.
  • RDAC_V: Переходник со стороны забора воздуха для круглого воздуховода с присоединительным фланцем.
  • RPA_V: Переходник для прямоугольного воздуховода со стороны забора воздуха с присоединительным фланцем с поворотом верх/низ 90°.
  • RDMC_V: Переходник для круглого воздуховода со стороны забора воздуха с присоединительным фланцем и внутренней изоляцией.
  • PA_V: Пластиковый переходник со стороны забора воздуха для круглых воздуховодов с присоединительным фланцем.
  • RPM_V: Раздаточный пленум с внутренней изоляцией и присоединительным фланцем с поворотом верх/низ 90°.
  • PM_V: Пластиковый раздаточный пленум с внутренней изоляцией для круглых воздуховодов с присоединительными фланцами.
  • KFV10: Комплект круглых фланцев для пленума.

Решетки

  • GA: Пластиковые решетки-основания для напольных фанкойлов.
  • GAF: Пластиковые решетки-основания с фильтром для напольных фанкойлов.
  • GM: Решетка с регулируемыми положение створок.

Для получения дополнительной информации о панелях управления и системе VMF обратитесь к специальной документации.

* VJP / VJP_M Правильность подбора клапанов необходимо проверять по расходу воды в соответствующей таблице.
Более подробную информацию о панелях управления и системе VMF см. в специальной документации.
(1) VCF4324-VCFD324-VCF4524-VCZD424-VJP060M – 24 В
(2) DSC4 недоступен в сочетании с AMP-BC-VMF

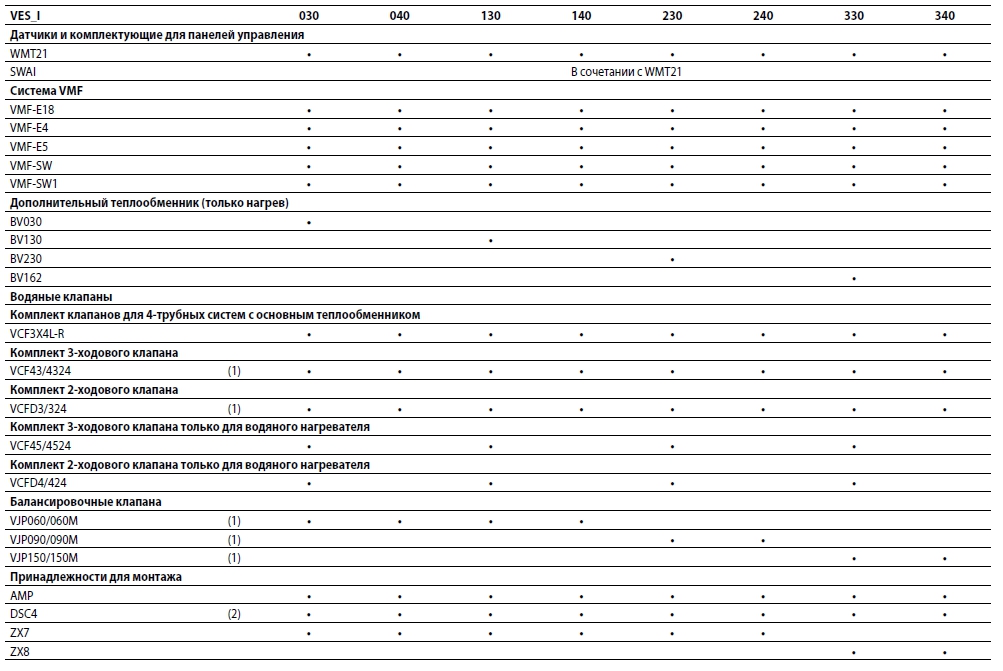

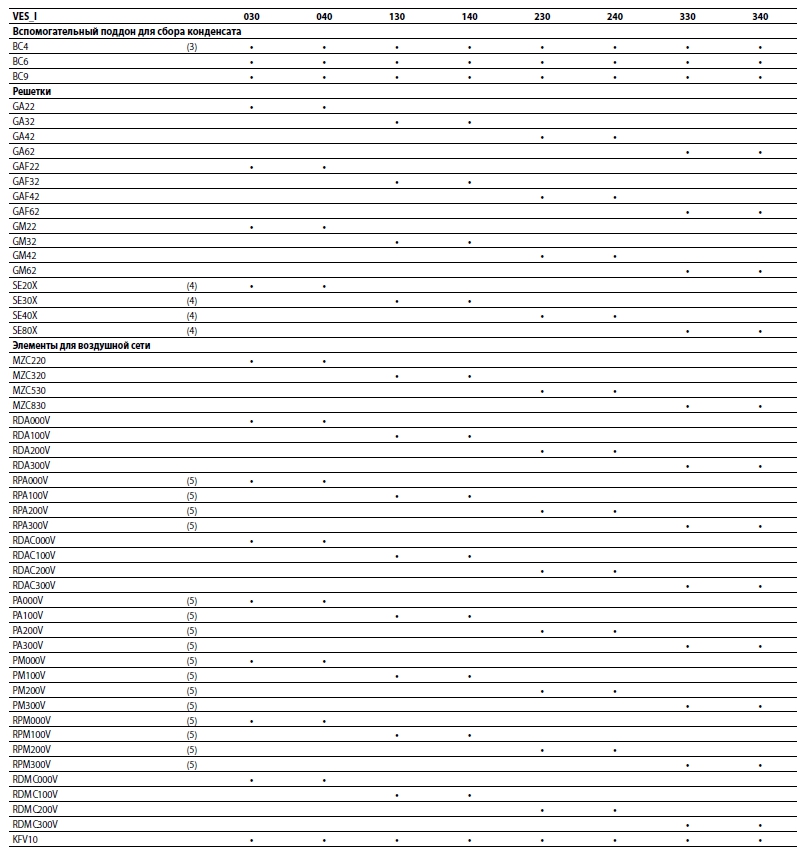

Дополнительное оборудование

(3) BC4 недоступен с клапаном VCZ-VCZD / VCF-VCFD
(4) Опция SE используется совместно с ZX
(5) Все Пленумы (RPA_V; PA_V; RPM_V; PM_V) имеют круговые отводы (Ø = 150 мм) с обеих сторон, при необходимости съемные. Все могут иметь приток и вытяжку прямо или вниз (прямо или вниз со ссылкой на горизонтальную установку).

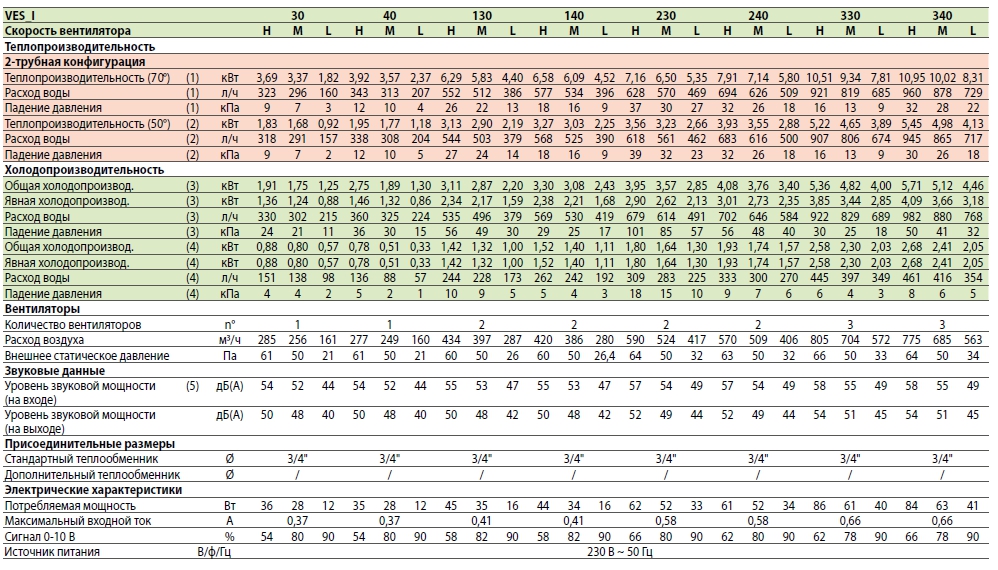

Технические данные

H – максимальная скорость; M – средняя скорость; L – минимальная скорость
(1) Воздух в помещении 20 ° C по сухому термометру; Вода (на входе / выходе) 70 ° C / 60 ° C;
(2) Воздух в помещении 20 ° C по сухому термометру; Вода (на входе / выходе) 50 ° C / 45 ° C;
(3) Воздух в помещении 27 ° C по сухому термометру / 50% по мокрому термометру; Вода (на входе / выходе) 7 ° C / 12 ° C (EUROVENT)
(4) Воздух в помещении 27 ° C по сухому термометру / 50% по мокрому термометру; Вода на входе / выходе) 13 ° C / 18 ° C
(5) Уровень звуковой мощности на основе измерений, выполненных в соответствии с Eurovent 8/2

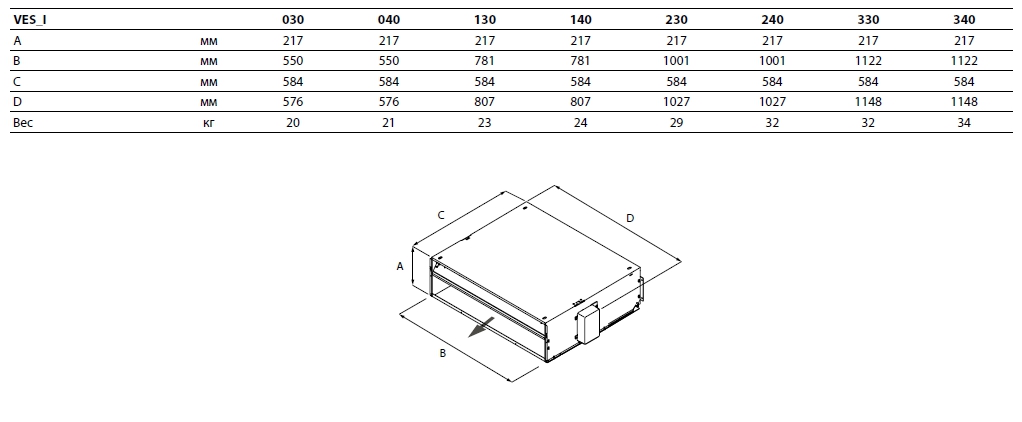

Габариты (мм)
