VED 430-741

Вентиляторный доводчик с холодопроизводительностью от 8 до 18 кВт. Для канальных систем.

  • ГОРИЗОНТАЛЬНАЯ ИЛИ ВЕРТИКАЛЬНАЯ УСТАНОВКА
  • 2- ИЛИ 4-ТРУБНАЯ СИСТЕМЫ
  • ДОПОЛНИТЕЛЬНЫЙ 1-РЯДНЫЙ НАГРЕВАТЕЛЬ
  • ШИРОКИЙ ДИАПАЗОН НАПОРНЫХ ХАРАКТЕРИСТИК
  • 5-СКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ
  • ПРОСТОЙ ДОСТУП К ВЕНТГРУППЕ
  • ВОЗДУШНЫЙ ФИЛЬТР КЛАССА G3
  • ВОЗМОЖНОСТЬ ИЗМЕНЕНИЯ СТОРОНЫ ПОДКЛЮЧЕНИЯ ТЕПЛООБМЕННИКА ПРИ МОНТАЖЕ

Выбор модификации

Оперируя различными вариантами можно подобрать такую модель, которая соответствует требованиям заказчика.

Описание кодировки:
1 2 3 4 5 6
| | | |
Код Типоразмеры Кол-во рядов
основного
теплообменника		 Кол-во рядов
нагревателя
1 2 3 4 5 6
| | | |
VED 5 3 2

(VED532 = Кондиционер 5-го типоразмера, с трехрядным основным теплообменником и двухрядным нагревателем)

Особенности

  • Канальный фанкойл
  • Сертифицирован EUROVENT по программе LCP
  • Возможность горизонтальной или вертикальной установки
  • Для установки внутри помещений
  • Модель доступна в 4 типоразмерах и 4 конфигурациях
  • Для двухтрубных систем с 3- или 4-рядными теплообменниками
  • Для четырехтрубных систем с 3- или 4-рядными основными теплообменниками и 1- или 2-рядными дополнительными водяными нагревателями
  • Возможность изменения стороны подключения теплообменников (реверса) на этапе монтажа оборудования
  • Низкие потери давления в теплообменниках
  • 3-ходовой клапан (опционально)
  • 2-ходовой клапан (опционально)
  • 5 скоростей электродвигателя, из которых 3 можно выбрать
  • Широкий диапазон напорных характеристик
  • Центробежные вентиляторы выполнены из антистатического пластика. Более энергоэффективен в сравнении с обычными вентиляторами
  • Вентиляторы с аэродинамическим профилем лопатки, специально разработанным для высоких расходов и статических давлений в сочетании с низкой шумностью
  • Данная модель совместима с системой управления VMF
  • Широкий выбор панелей управления
  • Широкий выбор опций для решения любой задачи
  • Прямоугольные фланцы уже интегрированы в раму кондиционера
  • Воздушный фильтр класса G3 с системой быстрого демонтажа для чистки и обслуживания
  • Внутренняя изоляция соответствует классу 1 по огнестойкости
  • Класс защиты IP20
  • Простая установка и обслуживание
  • Изготовлено в полном соответствии с требованиями безопасности

Дополнительное оборудование

Панели управления
Характеристики панелей управления приведены отдельно. Некоторые панели управления требуют применения дополнительных элементов. Пожалуйста, обращайтесь к соответствующей документации.

Опции для панелей управления

  • SW3: Датчик температуры воды для использования совместно с панелью РХАЕ.
  • SWA: Датчик температуры воздуха и воды для пульта управления FMT21.
  • SIT3: Интерфейсная карта термостата, ОБЯЗАТЕЛЬНАЯ опция для кондиционера серии VED при его работе с любыми панелями управления кроме системы VMF.
  • SIT5: Интерфейсная карта термостата. Позволяет создать сеть (максимально из 3 шт.) кондиционеров VED, управляющихся одним централизованным пультом РХАЕ.

Панели управления
Характеристики панелей управления приведены отдельно. Некоторые панели управления требуют применения дополнительных элементов. Пожалуйста, обращайтесь к соответствующей документации.

  • VMF-E0: Внутренний термостат, оснащенный датчиками воздуха и воды в стандартной комплектации; поддерживает управление: 2-трубной системой; 4-трубной системой; 2-трубная + Plasmacluster; 2-трубная + УФ лампа; 2-трубная + электронагреватель. Оснащен внешним контактом, который может использоваться как дистанционное включение/выключение. При помощи этого термостата можно создать единую рабочую группу фанкойлов через двухпроводную последовательную связь (1 мастер + максимум 5 подчиненных). Термостат защищен предохранителем.
  • VMF-E4: Панель управления для настенного монтажа, позволяющий управлять с помощью сенсорной клавиатуры локальной группой фанкойлов.
  • VMF-E5: Настенная панель, позволяющая управлять несколькими локальными группами фанкойлов с помощью сенсорной клавиатуры.
  • VMF-E1: Внутренний «Мастер»-термостат для организации локальной группы..
  • VMF-SW: Датчик воды, используется вместо встроенного датчика термостата VMFE1 для установки перед клапаном.
  • VMF-SW1: Дополнительный датчик воды для 4-трубных систем с термостатами E1, обеспечивающий регулирование процесса охлаждения.

Водяные клапаны

  • VCF4_C: Комплект, состоящий из 3-ходового клапана с приводом, изоляции, медных трубок и присоединительных элементов для основных теплообменников. Электропитание 230 В ~ 50 Гц.
  • VCF4_Н: Комплект, состоящий из 3-ходового клапана с приводом, изоляции, медных трубок и присоединительных элементов. Для водяных нагревателей. Электропитание 230 В ~ 50Гц.
  • VCF25_C: Комплект, состоящий из 2-ходового клапана с приводом, изоляции, медных трубок и присоединительных элементов. Для основных теплообменников. Электропитание 230 В ~ 50 Гц.
  • VCF25_H: Комплект, состоящий из 2-ходового клапана с приводом, изоляции, медных трубок и присоединительных элементов. Для водяных нагревателей. Электропитание 230 В ~ 50 Гц.

VJP / VJP_M: Балансировочный клапан для 2- и 4-трубной системы, монтируется снаружи устройства, поставляется без фитингов и гидравлических компонентов. Электропитание 230 В и 24 В ~ 50 Гц источник питания.
VJP с регулированием on/off, управляется при помощи соответствующей панели (опция).
VJP_M с плавным регулированием, управляется специальной панелью управления, панель не поставляется Aermec. Правильность подбора клапана проверяйте в таблице совместимости дополнительного оборудования.

VCT 2-ходовой или 3-ходовой клапаны. Клапаны VCT не имеют фитингов и труб для подключения воды.
Это двухходовые и трехходовые клапаны из бронзы с несколькими соединениями внутренней резьбы, которые регулируются с помощью сервоприводов. Управляются соответствующей панелью управления. Выбирая панель, убедитесь что она поддерживает нужную функцию.

Элементы для воздушной сети

  • MZC: Пленум с сервоприводом на воздушном клапане
  • RDA_V: Переходник со стороны забора воздуха для прямоугольного воздуховода с присоединительным фланцем.
  • RDAC_V: Переходник со стороны забора воздуха для круглого воздуховода с присоединительным фланцем.
  • RPA_V: Переходник для прямоугольного воздуховода со стороны забора воздуха с присоединительным фланцем с поворотом верх/низ 90°.
  • RDMC_V: Переходник для круглого воздуховода со стороны забора воздуха с присоединительным фланцем и внутренней изоляцией.
  • PA_V: Пластиковый переходник со стороны забора воздуха для круглых воздуховодов с присоединительным фланцем.
  • RPM_V: Раздаточный пленум с внутренней изоляцией и присоединительным фланцем с поворотом верх/низ 90°.
  • PM_V: Пластиковый раздаточный пленум с внутренней изоляцией для круглых воздуховодов с присоединительными фланцами.
  • KFV10: Комплект круглых фланцев для пленума.

Более подробную информацию о панелях управления и системе VMF см. в специальной документации.

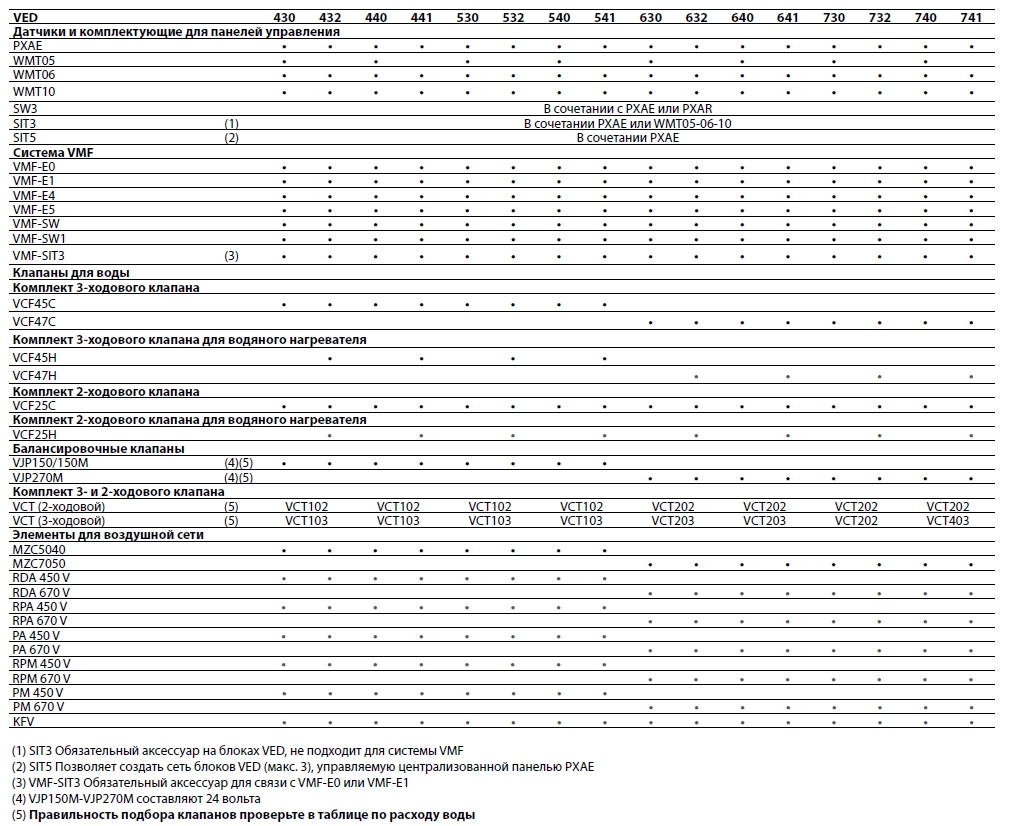

(1) SIT3 Обязательный аксессуар на блоках VED, не подходит для системы VMF
(2) SIT5 Позволяет создать сеть блоков VED (макс. 3), управляемую централизованной панелью PXAEbr
(3) VMF-SIT3 Обязательный аксессуар для связи с VMF-E0 или VMF-E1
(4) VJP150M-VJP270M составляют 24 вольтаb
(5) Правильность подбора клапанов проверьте в таблице по расходу воды

Технические данные

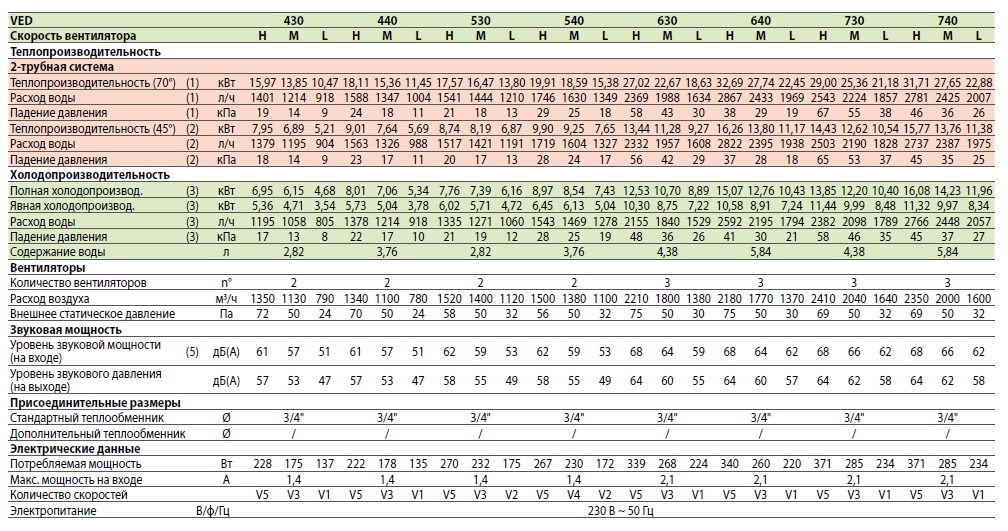

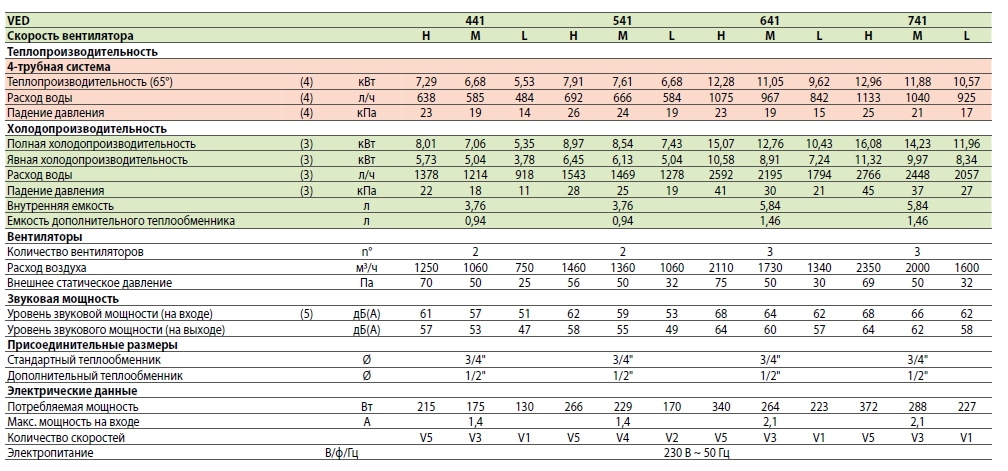

H макс.скорость; M средняя скорость; L миним.скорость

(1) Температура воздуха в помещении 20 °C; Температура воды (на входе / выходе) 70 °C / 60 °C;
(2) Температура воздуха в помещении 20 °C; Температура воды (на входе / выходе) 50 °C / 45 °C (EUROVENT)
(3) Температура воздуха в помещении 27 °C / 50%; Температура воды (на входе / выходе) 7 °C / 12 °C (EUROVENT)
(4) Температура воздуха в помещении 20 °C; Температура воды (на входе / выходе) 65 °C / 55 °C
(5) Уровень звуковой мощности: на основе измерений в соответствии с Eurovent 8/2

Размеры (mm)

PDFИнструкции по установке и эксплуатации
