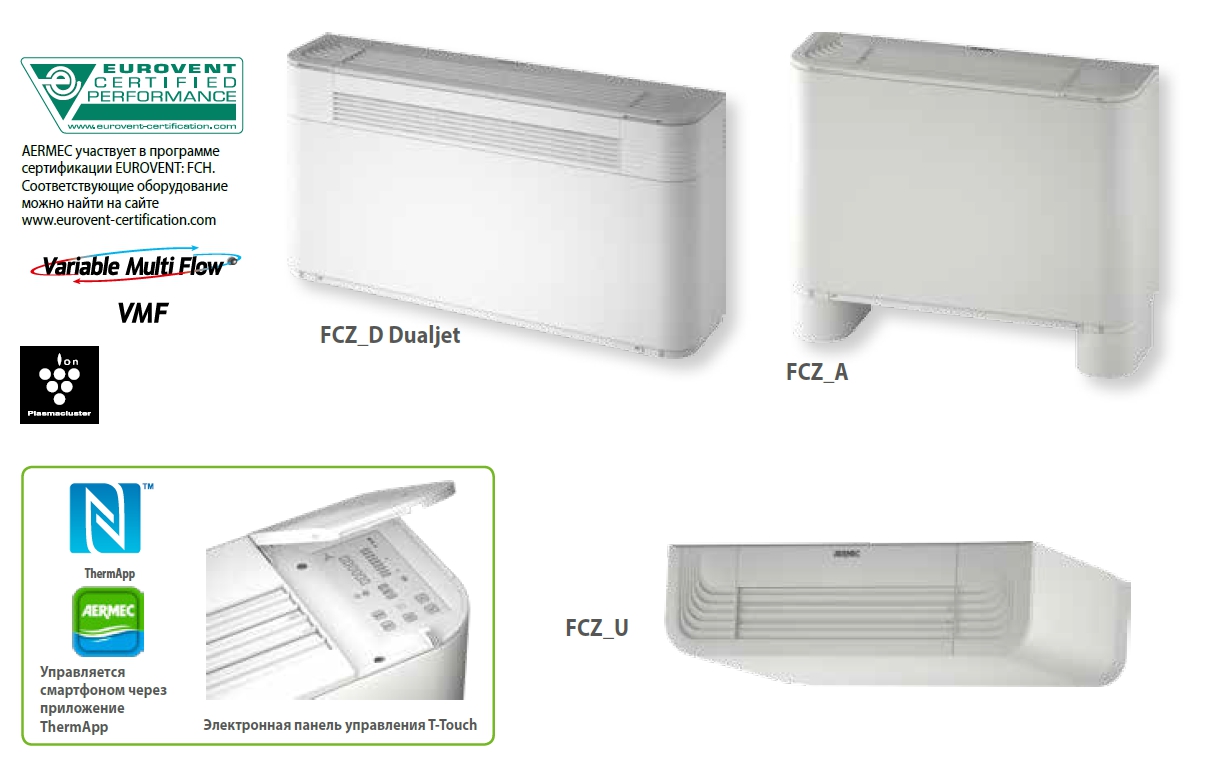

FCZ

Фанкойлы универсальной установки

1
  • НИЗКИЙ УРОВЕНЬ ШУМА
  • РАСШИРЕННЫЙ ФУНКЦИОНАЛ УПРАВЛЕНИЯ, ПОЗВОЛЯЮЩИЙ НАСТРАИВАТЬ ФАНКОЙЛ С ПОМОЩЬЮ СМАРТФОНА
  • ВЕРСИЯ DUALJET ДЛЯ ПОВЫШЕННОГО КОМФОРТА КРУГЛЫЙ ГОД

Описание

Используя богатый опыт производства, Aermec представляет новую серию FCZ: оригинальный дизайн сочетается с низким уровнем шума и значительной экономией энергии. Данная серия доступна в 2-/4-трубном исполнении, позволяет использовать разные теплоносители, включая теплоносители с низкой температурой. Благодаря разнообразным версиям исполнения и опциональному оснащению даёт возможность найти оптимальное решение.

Версии

Без панели управления


Вертикальная или горизонтальная установка:

  • FCZ_U
  • FCZ_UA

Вертикальная установка:

  • FCZ_DS
  • FCZ_AS

С панелью управления

Вертикальная установка:

  • FCZ_D
  • FCZ_A
  • FCZ_ACT
  • FCZ_APC
  • Корпус (цвет RAL9003), решетка/ножки (цвет RAL 7047)
  • 3-скоростной вентилятор
  • Электродвигатели с постоянно подключенными конденсаторами
  • Металлический корпус с защитным антикоррозийным полиуритановым покрытием
  • Регулируемая воздухораспределительная решетка (версия U)
  • Функция автоматического выключения питания при закрытии решетки подачи воздуха (версия U)
  • Теплообменник с низкой потерей давления
  • Простая установка и обслуживание
  • Воздушный фильтр G2 для всех версий. Версия APC оснащена фильтром Plasmacluster
  • Съёмные кожухи вентиляторов для легкой и эффективной очистки
  • Сторона подключения может быть изменена во время монтажа (актуально только для машин с одним теплообменником, с дополнительным теплообменником, теплообменник развернуть нельзя).
  • Приложение ThermApp (совместимо с панелью управления T-TOUCH) работает при прикладывании смартфона к панели управления фанкойла. Приложение позволяет регулировать режим работы и программировать расписание, активировать спящий режим и список аварийных сигналов и т. д. ThermApp доступен для операционных систем Android

Доступные конфигурации

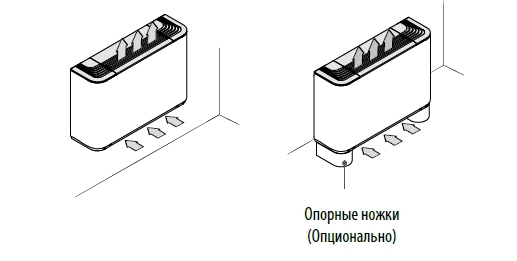

С фиксированной решеткой (вертикальная и отдельно стоящая) – A

  • FCZ_A
    С переключателем
  • FCZ_AS
    Без встроенной панели управления
    Совместим с системой VMF
  • FCZ_ACT
    С электронной панелью управления (для 2-трубной системы)
  • FCZ_APC
    С электронной панелью управления (для 2-трубной системы)
    С фильтром Plasmacluster
  • Только вертикальная установка
    для 2/4 трубных систем

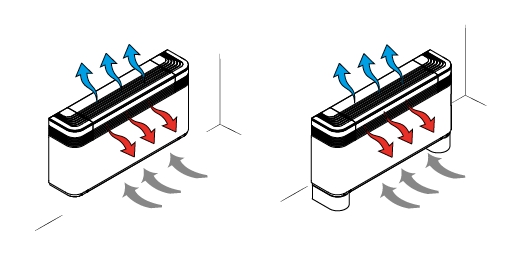

С двойным потоком (Dualjet) – D

Dualjet, оригинальное решение Aermec, значительно повышает уровень комфорта, распределяя направление потоков воздуха в зависимости от времени года (зима/лето). Зимой теплый воздух направлен к полу; летом прохладный воздух направлен к потолку.

  • FCZ_D С встроенной панелью управления
  • FCZ_DS Без встроенной панели управления

Фанкойлы FCZ_DS совместимы с панелью управления T-TOUCH и системой VMF (свяжитесь с Aermec для более подробной информации)
- Настройка подачи воздуха (раздача воздуха вверх или через фронтальную панель, переключается вручную)

Только вертикальная установка

Для 2-х трубной системы (4-трубная система с VCF_X4, система VMF или T-TOUCH)

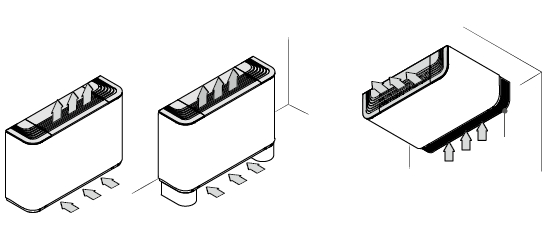

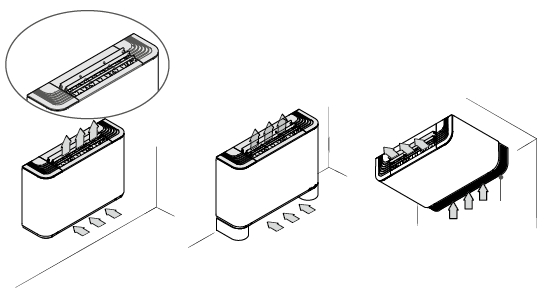

С регулируемой/фиксированной решеткой (Универсальная версия) - U
С регулируемой решеткой распределения воздуха – U

FCZ_U

- Без встроенной панели управления
- Совместим с системой VMF
- Регулируемая решетка
Одиночный для типоразмера 1-2-3
Три независимых для типоразмеров 4-5-6-7-8

При полностью закрытом клапане, устройствовыключено

Вертикальная или горизонтальная установка
для 2/4 трубных систем



С фиксированной воздухораспределительной решеткой – UA

FCZ_UA

- Без встроенной панели управления
- Совместим с системой VMF
- Фиксированная решетка

Вертикальная или горизонтальная установка

для 2-/4-трубных систем

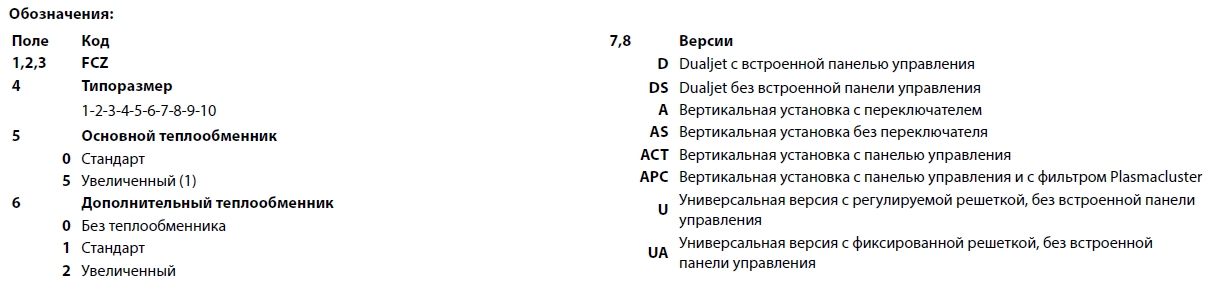

Выбор версии

Комбинируя многочисленные варианты можно подобрать такую модель, которая наиболее соответствует требованиям заказчика.


(1) Крупногабаритный теплообменник (5) не позволяет устанавливать дополнительный теплообменник (1,2)

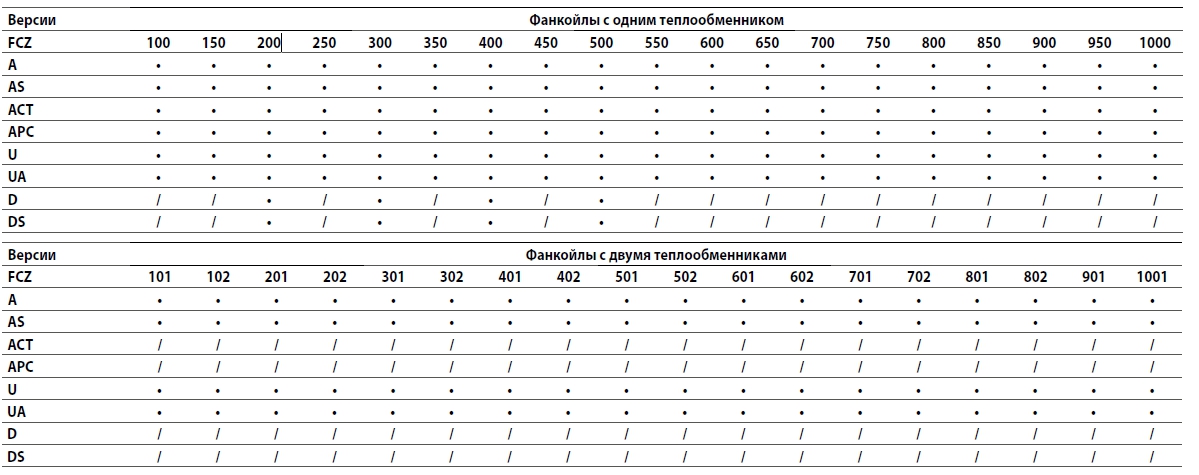

Доступные версии и типоразмеры

Дополнительное оборудование

Панель управления

  • T-TOUCH: Сенсорная панель управления, устанавливается на корпусе фанкойла. Позволяет дистанционно управлять через смартфон (Android) фанкойлом с помощью смартфона через приложение ThermApp.

Представлен широкий выбор панелей управления как настенной, так и корпусной установки. Возможно выбрать любую панель как самую простую, так и с расширенным функционалом, в зависимости от комплектации фанкойла. (См. соответствующую инструкцию).

Датчики и комплектующие для панели управления

  • SW3: Датчик температуры воды, который позволяет автоматическое переключение режимов зима/лето
  • SWA: SWA внешний датчик температуры (с проводом длиной 6 м). Датчик измеряет температуру окружающего воздуха при подключении его к разъему (А) панели управления FMT20AW; при этом датчик температуры воздуха, встроенный в панель управления, автоматически отключается. Если же датчик подключен к разъему (W) панели управления FMT20AW, то он служит для измерения температуры воды в контуре циркуляции. К панели FMT20AW могут быть одновременно подключены два датчика SWA
  • SIT3-5: Интерфейсные карты термостата. Они позволяют объединить в единую сеть группу фанкойлов (до 10 штук) под управлением единой панели управления (селектора или термостата). SIT3: управляет переключением 3 скоростей вентилятора и должна быть установлена на каждый из фанкойлов, входящих в группу. Получает команды от селектора или от интерфейсной карты SIT5. SIT5: управляет переключением 3 скоростей вентилятора, а также одним или двумя клапанами (в 4-трубной системе), посылая команды термостата всей группе фанкойлов

Система VMF

  • VMF-E0: внутренний термостат, стандартно укомплектован датчиками температуры воздуха и воды, может управлять следующими системами: 2-трубными, 4-трубными, 2-трубными + фильтр Plasmacluster, 2-трубными + УФ-лампа, а также 2-трубными системами с дополнительным электрическим нагревателем. Оборудован внешним низковольтным контактом, который можно использовать для удаленного включения- выключения. Данный термостат позволяет организовать управляемую группу фанкойлов с помощью 2-жильной последовательной связи (1 мастер + 5 подчиненных максимум). Термостат защищен плавким предохранителем
  • VMF-E2Z: Пользовательский интерфейс для установки в фанкойле с двумя переключателями: один для управления температурой и один для управления скоростью.
  • VMF-E4: Панель управления группой фанкойлов с электронным термостатом и ЖК-монитором. Настенное крепление.
  • VMF-E5: Настенная панель, позволяющая управлять целой гидравлической системой, состоящей из нескольких независимых групп фанкойлов с помощью сенсорной клавиатуры
  • VMF-E1: Термостат для последовательной связи, является «мастером» в группе с термостатами VMF-E0
  • VMF-SW: Датчик воды используется вместо встроенного датчика температуры термостата VMFE1 и устанавливается перед клапаном.
  • VMF-SW1: Дополнительный датчик температуры воды для 4-трубной системы совместно с термостатом Е1 позволяет измерять температуру воды во втором теплообменнике.

Водяной нагреватель

  • BV: Однорядный водяной теплообменник. Не может быть использован в фанкойлах с 4-рядным теплообменником или с фильтром PASMACLUSTER

Электрический нагреватель

  • RX: Электрический нагреватель с защитным термостатом. (Требуется панель управления с соответствующей возможностью управления электрическим нагревателем). Не может быть использован в доводчиках с 4-рядным теплообменником или с фильтром PASMACLUSTER.

Комплект клапанов

  • VCZ_X4: Комплекты клапанов для фанкойлов с одним теплообменником, подключаемым к 4-трубной системе с разделенными контурами «Охлаждение» и «Нагрев». Комплект состоит из двух 3-ходовых клапанов с 4-трубным соединением в комплекте с электрическими приводами, термоизоляцией для клапанов и соединительной арматуры. Комплект клапанов VCF1X4L имеет подключение только с левой стороны.
  • VCZ или VCF: Комплект состоящий из термоизолированных 2-ходового клапана и соединительных медных трубок. Предназначен для стандартных и увеличенных теплообменников. Электроприводы рассчитаны на питание 230 В и 24 В, 50 Гц.
  • VCZD или VCFD: Комплект оборудования, включающий 2-ходовой клапан с теплоизоляцией и медные присоединительные трубки с гайками (также с изоляцией). Для 3- и 4-рядных теплообменников, а также для 1-рядных теплообменников (BV). Имеются модификации с питанием 230 В или 24 В, 50 Гц.
  • VJP / VJP_M: Балансировочные клапаны для 2- и 4-трубных систем, монтируются снаружи фанкойла. Поставляется без фитингов и прочих гидравлических компонентов. Позволяет поддерживать постоянный расход теплоносителя через теплообменник. Электроприводы рассчитаны на питание 230 В и 24 В, 50 Гц
  • VJP управляется приводом on/off (открыто/закрыто) с помощью соответствующей панели управления
  • VJP_M управляется посредством плавного регулирование панелями, поставляемыми Aermec

Опциональное оснащение для канальных фанкойлов

  • AMP: Монтажный комплект
  • DSC4: Насос, применяемый в тех случаях, когда естественный отток конденсата невозможен
  • DSC4: Насос, применяемый в тех случаях, когда естественный отток конденсата невозможен
  • PCZ: Листовая металлическая панель для закрытия задней части машины
  • ZXZ: Опорные ножки (комплект из 2).

Более подробную информацию о панели управления и системе VMF см. в специальном мануале

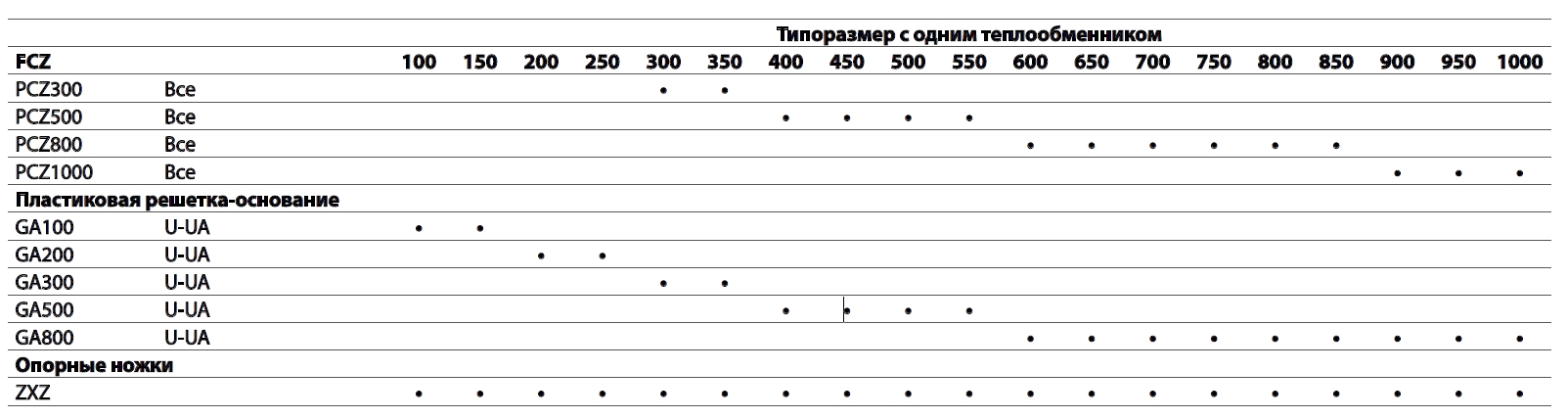

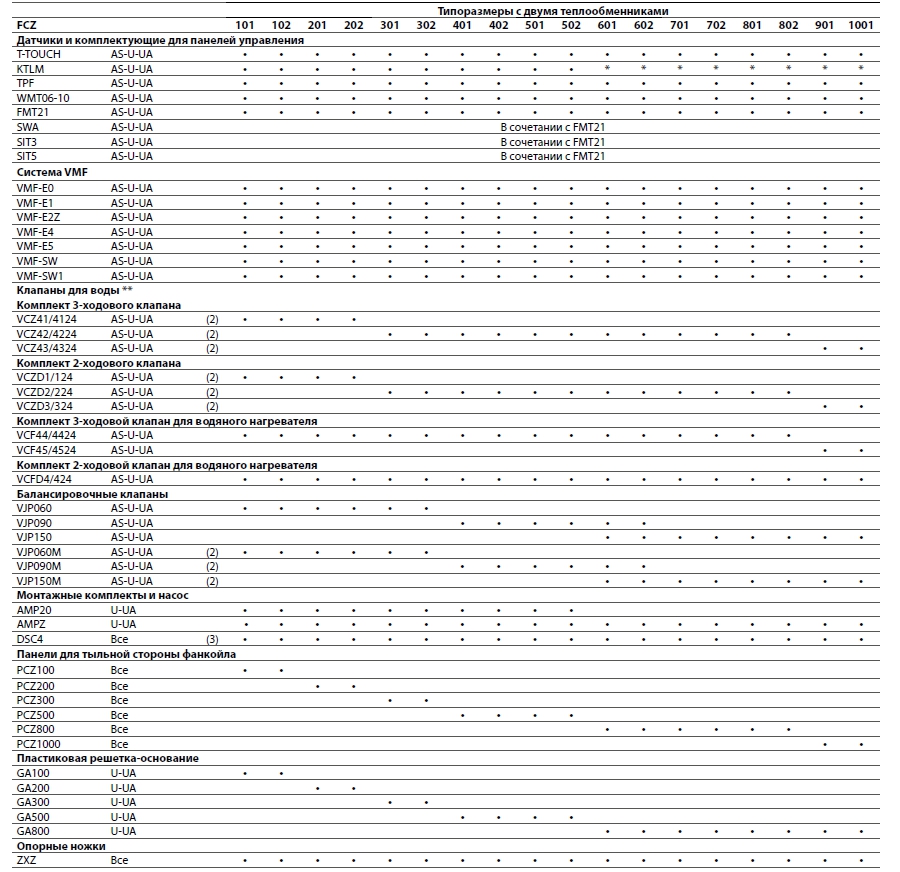

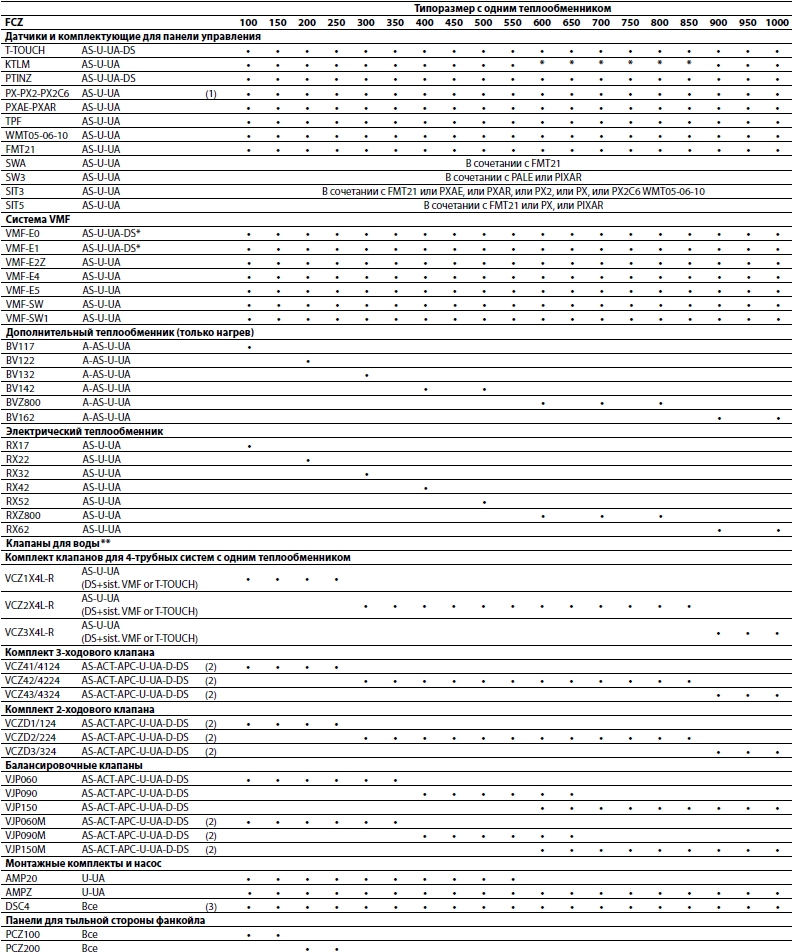

Совместимость комплектующих

5

Для получения дополнительной информации о панелях управления и системе VMF см. специальные мануалы.
* Связаться с Aermec
** Фанкойлы с водяными клапанами необходимо оснастить соответствующей панелью управления
PTINZ и PX2Z Только для настенной установки
(1) Только для настенной установки; Панель PX2C6 с параллельно включенными 6 PX2
(2) VCZ4124-VCZ4224-VCZ4324-VCZD124-VCZD224-VCZD324-VJP60M-VJP090M-VJP150M - 24 В
(3) DSC4 недоступен совместно с AMPZ

5 5

Для получения дополнительной информации о панелях управления и системе VMF см. специальные мануалы.
* Связаться с Aermec
** Фанкойлы с водяными клапанами необходимо оснастить соответствующей панелью управления
Корректность подобранных клапанов проверяйте по расходу теплоносителя
(2) VCZ4124-VCZ4224-VCZ4324-VCZD124-VCZD224-VCZD324-VJP60M-VJP090M-VJP150M - 24 В
(3) DSC4 недоступен совместно с AMPZ

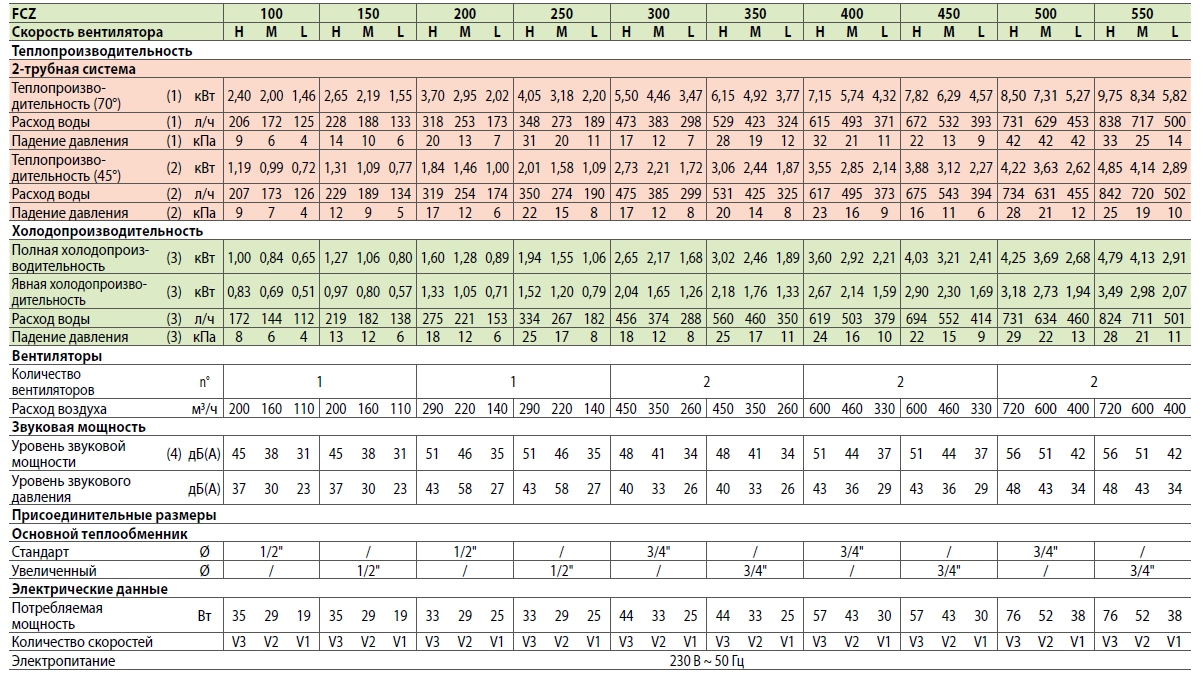

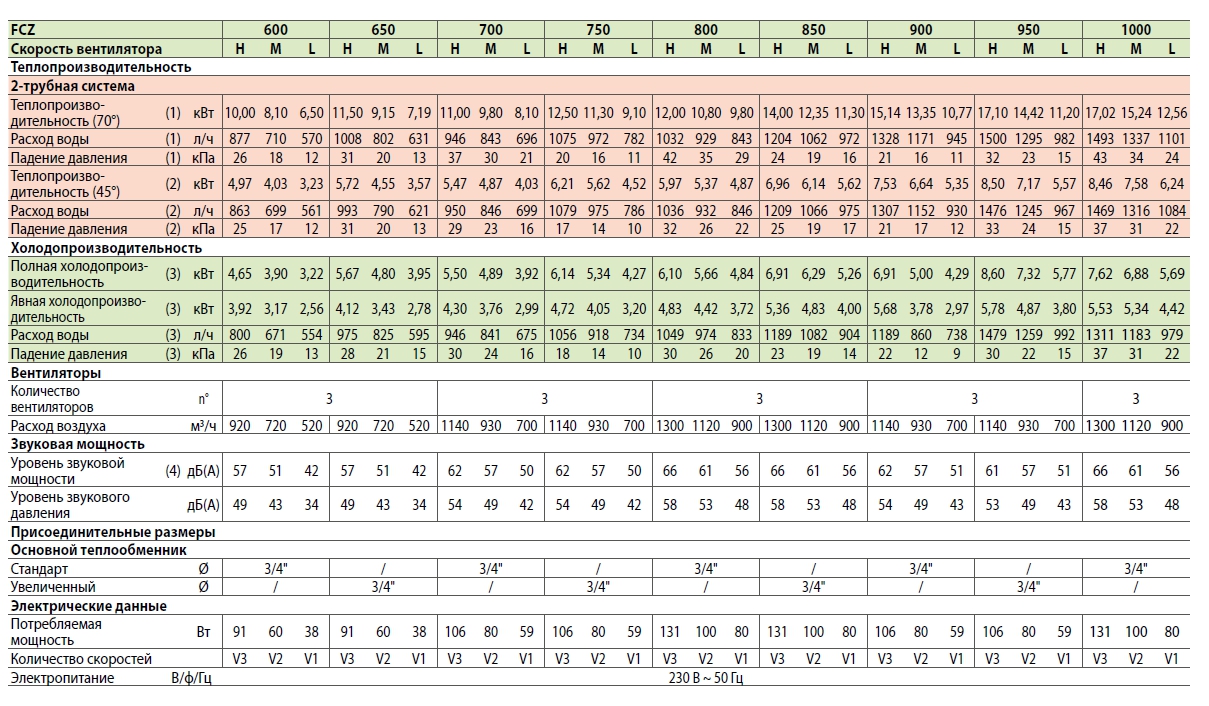

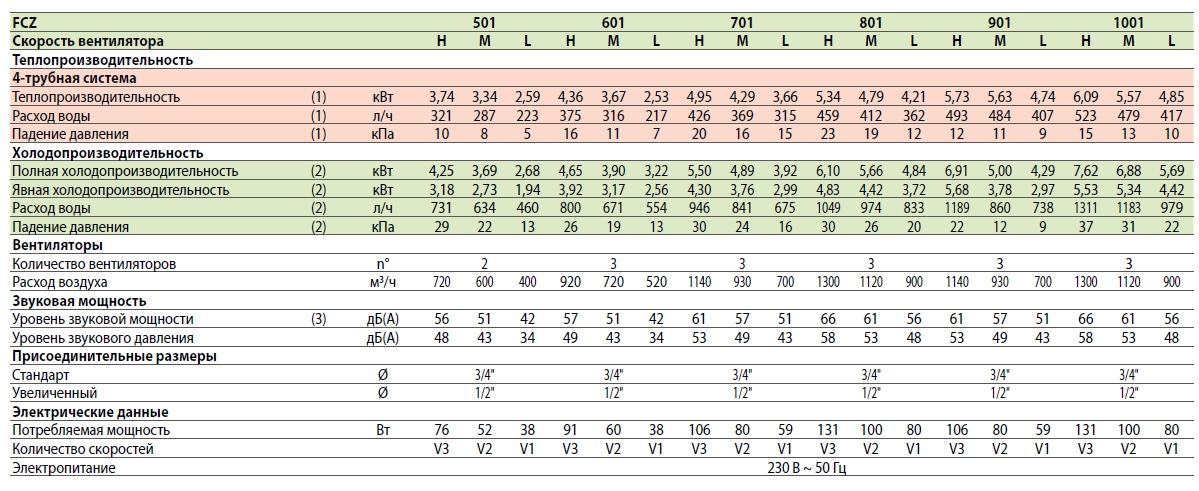

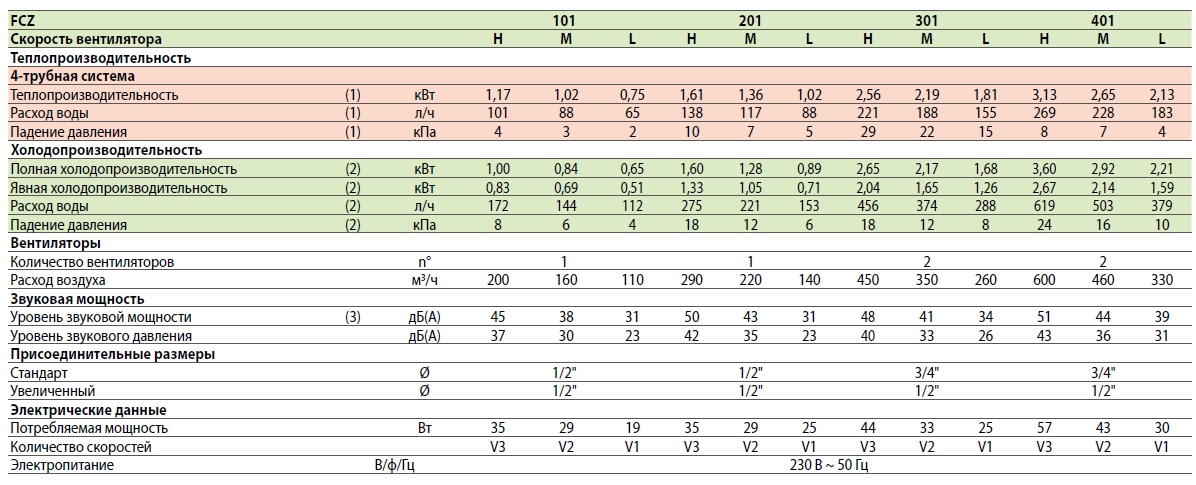

Технические данные – фанкойлы с одним теплообменником

5 5

(1) Температура воздуха в помещении 20 °C; Температура вода (на входе / выходе) 70 °C / 60 °C;
(2) Температура воздуха в помещении 20 °C; Температура вода (на входе / выходе) 45 °C / 40 °C (EUROVENT)
(3) Температура воздуха в помещении 27 °C /19 °C; Температура вода (на входе / выходе) 7 °C / 12 °C (EUROVENT)
(4) Уровень звуковой мощности: на основе измерений в соответствии с Eurovent 8/2
Уровень звукового давления А измеряется в помещении с объемом V = 85 м³, время реверберации t = 0,5 с; Коэффициент направления Q = 2; Расстояние r = 2,5 м

5 5

(1) Температура воздуха в помещении 20 °C; Температура вода (на входе / выходе) 70 °C / 60 °C;
(2) Температура воздуха в помещении 27 °C /19 °C; Температура вода (на входе / выходе) 7 °C / 12 °C (EUROVENT)
(3) Уровень звуковой мощности: на основе измерений в соответствии с Eurovent 8/2
Уровень звукового давления А измеряется в помещении с объемом V = 85 м³, время реверберации t = 0,5 с; Коэффициент направления Q = 2; Расстояние r = 2,5 м

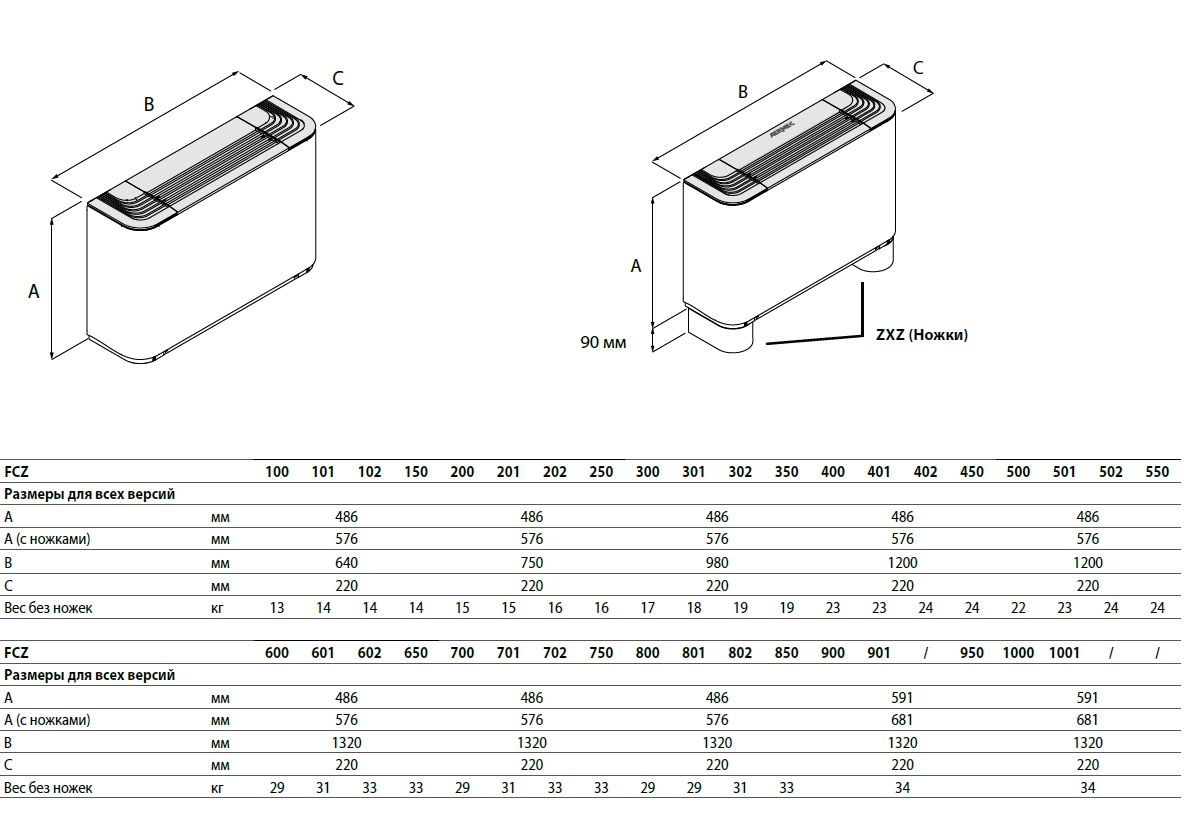

Габариты и вес

5
