FCL

Кассетные фанкойлы.
Холодопроизводительность от 1,9 до 11 кВт

• ВСТРОЕННЫЙ 3-ХОДОВОЙ КЛАПАН
• ВЕРСИЯ С 2-ХОДОВЫМ КЛАПАНОМ
• ВЕРСИЯ БЕЗ КЛАПАНА
• ТИХИЙ ВЕНТИЛЯТОР
• 2-/4-ТРУБНОЕ ИСПОЛНЕНИЕ
• ЭЛЕКТРОНАГРЕВАТЕЛЬ (ОПЦИОНАЛЬНО)

Характеристики

• 8 типоразмеров для двухтрубных систем: FCL 32-36-42-62-72-82-102-122
• 7 типоразмеров для четырехтрубных систем: FCL 34-38-44-64-84-104-124
• В стандартной комплектации поставляется трехходовый клапан, уже установленный на основной теплообменник, возможно установить трехходовой клапана на дополнительный водяной нагреватель
• Версия FCL V2: возможность установки встроенного двухходового клапана (по специальному заказу) для систем с переменным расходом воды.
• Версия FCL VL: конфигурация без клапана (по специальному заказу).

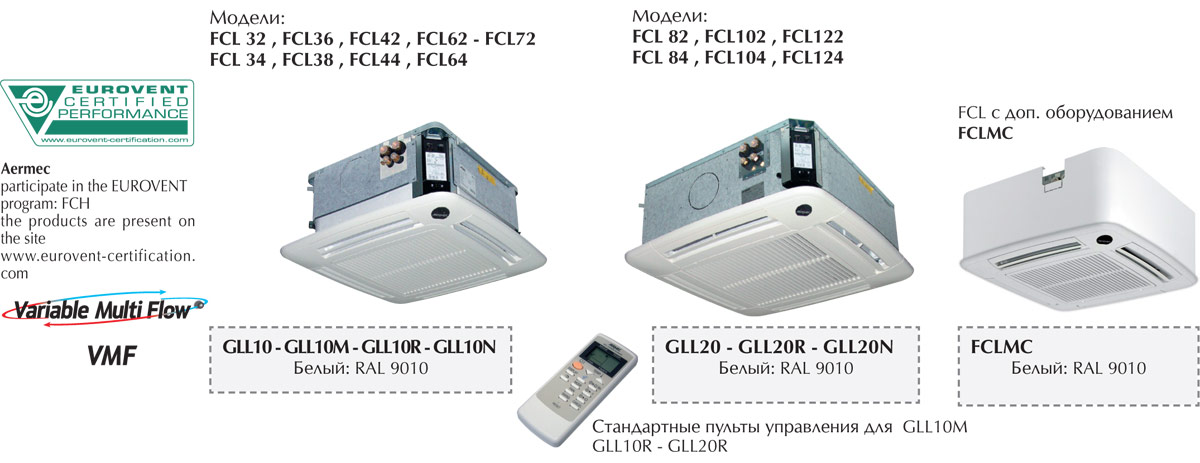

• Три версии одного и того же кассетного фанкойла:
  – с регулируемым положением воздушных створок при помощи пульта дистанционного управления для решеток GLL 10 M;
  – с пультом дистанционного управления и ручной регулировкой воздушных створок для решеток GLL 10 R или GLL 20 R;
  – с ручной регулировкой воздушных створок для решеток GLL 10 или GLL 20 и настенной панелью управления.
• Эстетичный дизайн корпуса
• Размеры фанкойла, идеально соответствуют размерам стандартных потолочных панелей 600 х 600 мм и 840х840мм для более мощных блоков.
• Специальная конструкция вентиляторов, с низким уровнем шума
• Трех или четырех скоростные двигатели для фанкойлов больших типоразмеров (FCL42- 44-62-64-72-82-84-102-104-122-124), возможность выбора скорости вращения двигателя для экономии электроэнергии и снижения уровня шума.
• Корпус фанкойлов (FCL 42-44-62-72-64) имеет прочную конструкцию из оцинкованной листовой стали с пенополистерольной шумоизоляцией.
• Корпус фанкойлов (FCL 82-84-102-104- 122-124) имеет прочную конструкцию из оцинкованной листовой стали, с пенополистерольной шумоизоляцией и войлочным усилением от конденсата.
• Цельнометаллический поддон для сбора конденсата с пожаростойкостью по классу V0 и защитным покрытием из вспененного полистирола с огнестойкими добавками.
• Теплообменники с профилированным оребрением для улучшения теплообмена.
• Постоянная работа вентилятора, предотвращает температурное расслаивание воздуха в помещении.
• Возможна работа фанкойла при поступлении приточного воздуха в помещение.
• Возможна подача воздуха в соседнее помещение. FCL 82-84-102- 104-122-124 позволяют раздавать воздух в 3-х направлениях.
• Легко заменяемые высокоэффективные воздушные фильтры, с низким падением давления, пожаростойкостью класса V0 по стандарту (UL 94).
• Электростатические регенерируемые воздушные фильтры с предварительной зарядкой, 2 класс огнестойкости (UL 900), (FEL 10 предназначен для GLL10, GLL10R, GLL10M).
• Полное соответствие требованиям безопасности
• Простота монтажа и обслуживания.

Дополнительное оборудование

• Панели GLL - оборудование, необходимое для функционирования вентиляторного доводчика FCL:
  • GLL10M (600x600)
    Воздуховыводящая решетка со створками жалюзи, регулируемыми с помощью пульта дистанционного управления. Имеется встроенный приемник инфракрасных сигналов. Цвет белый RAL 9010.
  • GLL10R (600x600)
    GLL20R (840x840)
    Воздуховыводящая решетка со створками жалюзи, регулируемыми вручную. Поставляется вместе с пультом дистанционного управления с встроенным приемником инфракрасных сигналов с аварийным выключателем. Цвет белый RAL 9010.
  • GLL10 (600x600)
    GLL20 (840x840)
    Воздуховыводящая решетка со створками жалюзи, регулируемыми вручную. Применяется в сочетании с настенной панелью управления. Цвет белый RAL 9010.
  • GLL10N (600x600)
    GLL20N (840x840)
    Всасывающие и напорные решетки, регулируемыми вручную с системой VMF, оборудованные электронным термостатом. Для отдельных блоков или сети Мастер требуется пульт управления (VMF-E4 обязательный аксессуар). Цвет белый RAL 9010
  • Панели управления и система VMF: характеристики и описание.

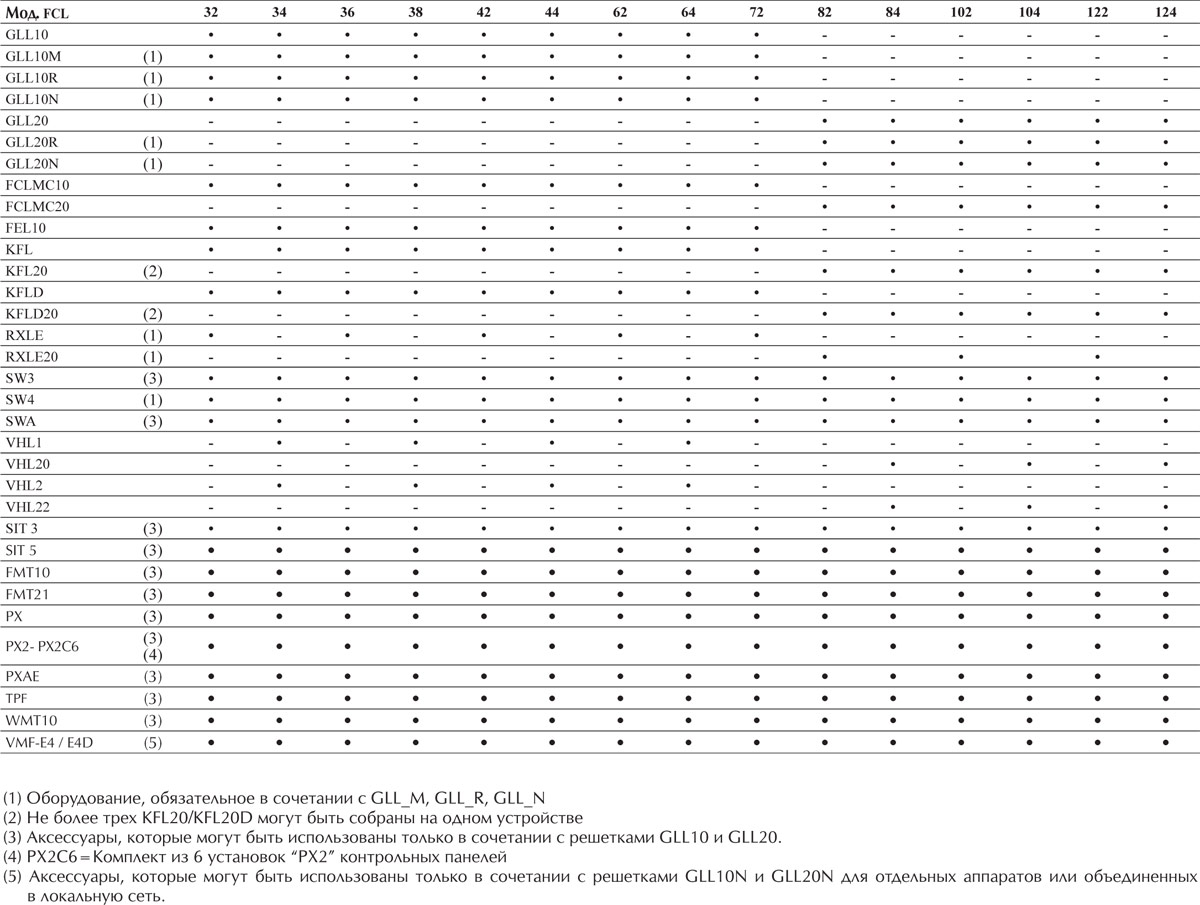

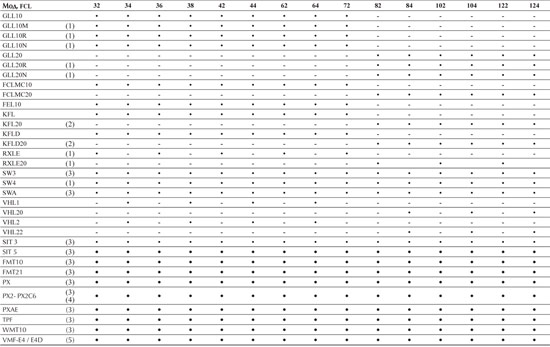

• Дополнительное оборудование:
  • FCLMC10
    FCLMC20
  • Представляет собой периферийное обрамление, выполненное из оцинкованной и окрашенной листовой стали, которое используется при установке снаружи подвесного потолка. Обрамление выполняет эстетическую и защитную функцию. Остальные характеристики аппарата FCL и FCLI остаются без изменений .
  • FEL10: Регенерируемый электростатический Воздушный фильтр пожаростойкость класс 2 (по стандарту UL 900).
  • KFL: Напорный фланец для подачи воздуха в смежное помещение.
  • KFL20 (***): Напорный фланец для подачи воздуха в смежное помещение. На один аппарат можно установить до трех фланцев KFL20.
  • KFLD: Всасывающий фланец, служащий для подачи наружного воздуха в помещения без смешения с кондиционированным воздухом.
  • KFLD20 (***): Всасывающий фланец, служащий для подачи наружного воздуха в помещения без смешения с кондиционированным воздухом. На один аппарат можно установить до трех фланцев KFL20D.
  • RXLE - RXLE20: Электрический нагреватель для отопительной системы устанавливается на аппараты FCL. Эта принадлежность используется только с моделями FCL, оборудованные решетками серии GLL-M или GLL-R.
  • SIT 3-5: Интерфейсные карты термостата, позволяющие объединить в единую сеть до шести вентиляторных доводчиков и управлять их работой с общей панели централизованного управления (с помощью селектора или термостата).
    SIT3: Интерфейсная карта, которой оборудуется каждый вентиляторный доводчик, входящий в единую сеть. Получает команды от селектора режимов или от карты SIT5, задает одну из трех скоростей вращения вентилятора.
    SIT5: Интерфейсная карта, управляющая работой двух вентилей (в четырехтрубных системах) и задающая одну из трех скоростей вращения вентилятора. Передает команды термостата вентиляторным доводчикам в сети, оснащенных SIT3.
  • SW3: Датчик мин. температуры теплоносителя для использования с электронным термостатом-панелью PXAE.
  • SW4: Датчик мин. температуры теплоносителя для использования с воздухораздающей решеткой с опцией дистанционного управления. Используется только с моделями FCL, оборудованные решетками серии GLL-M, GLL-R, GLL-N.
  • SWA: Внешний датчик температуры SWA, применяется в сочетании с панелью управления FMT 20AW. Датчик определяет температуру окружающего воздуха при подключении к разъему (A); при этом датчик температуры окружающего воздуха, встроенный в пульт, автоматически деактивируется. Определяет температуру воды в системе для управления вентиляцией при подключении к разъему (W). Датчик укомплектован кабелем длиной 6 м.
  • VHL1-VHL20: Трехпозиционный вентиль с электроприводом, управляющий работой нагревательного теплообменника в четырехтрубных системах. Обязателен для применения в четырехтрубных системах.
  • VHL2-VHL22: Двухпозиционный вентиль с электроприводом, управляющий работой нагревательного теплообменника в четырехтрубных системах. Обязателен для применения в четырехтрубных системах с переменным расходом воды.

(1) Оборудование, обязательное в сочетании с GLL_M, GLL_R, GLL_N
(2) Не более трех KFL20/KFL20D могут быть собраны на одном устройстве
(3) Аксессуары, которые могут быть использованы только в сочетании с решетками GLL10 и GLL20.
(4) PX2C6=Комплект из 6 установок “PX2” контрольных панелей
(5) Аксессуары, которые могут быть использованы только в сочетании с решетками GLL10N и GLL20N для отдельных аппаратов или объединенных в локальную сеть.

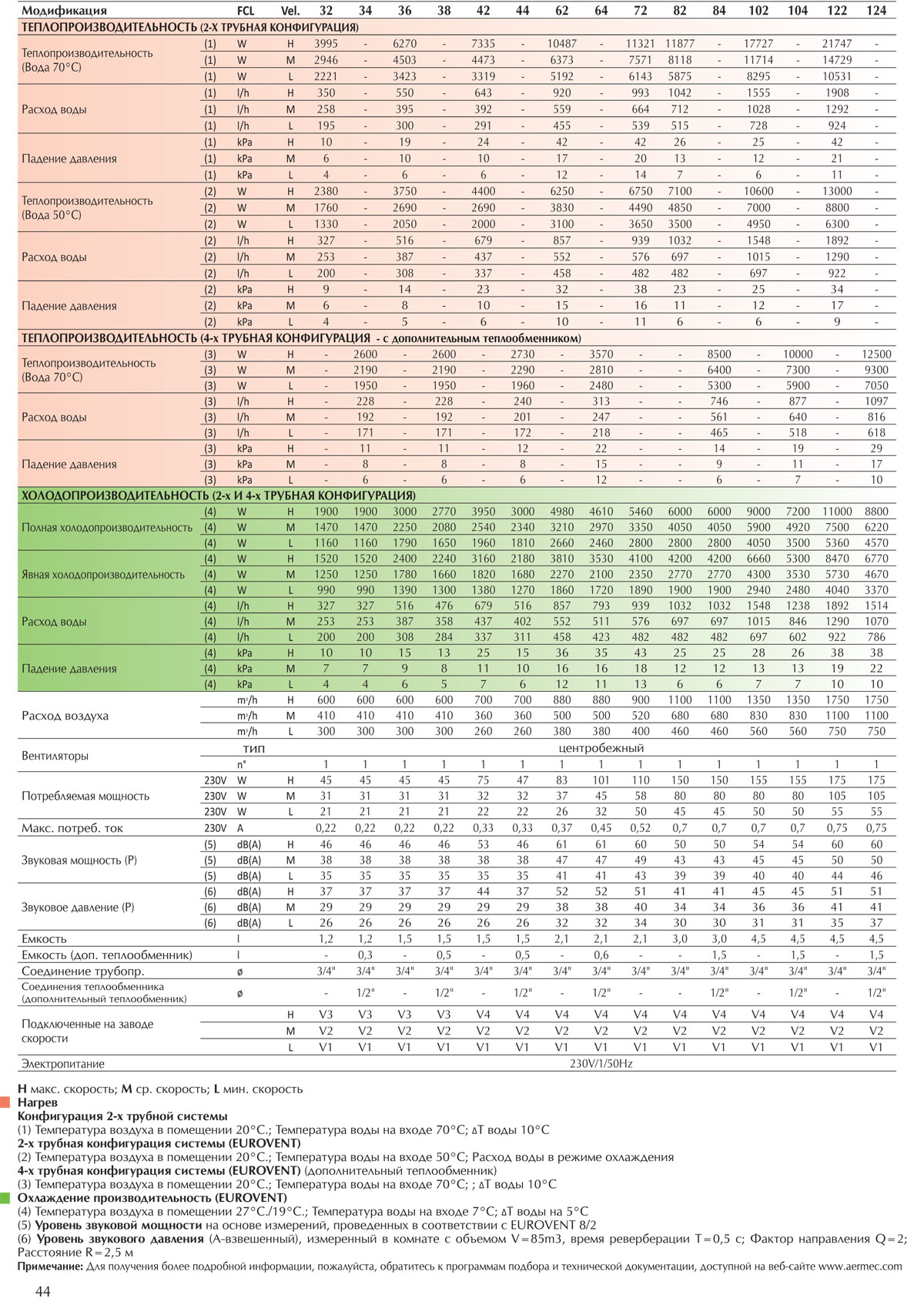

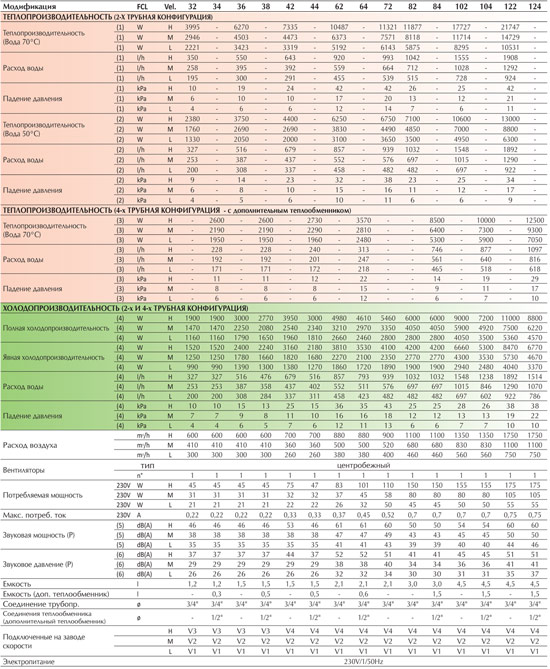

Технические данные

H макс.скорость; M средняя скорость; L миним.скорость
Нагрев
Конфигурация 2-х трубной системы
(1) Температура воздуха в помещении 20°C.; Температура воды на входе 70°C; ΔТ воды 10°С
2-х трубная конфигурация системы (EUROVENT)
(2) Температура воздуха в помещении 20°С.; Температура воды на входе 50°C; Расход воды в режиме охлаждения
4-х трубная конфигурация системы (EUROVENT) (дополнительный теплообменник)
(3) Температура воздуха в помещении 20°С.; Температура воды на входе 70°C; ; ΔТ воды 10°С
Охлаждение производительность (EUROVENT)
(4) Температура воздуха в помещении 27°C./19°C.; Температура воды на входе 7°C; ΔТ воды на 5°C
(5) Уровень звуковой мощности на основе измерений, проведенных в соответствии с EUROVENT 8/2
(6) Уровень звукового давления (A-взвешенный), измеренный в комнате с объемом V=85m3, время реверберации Т=0,5 с; Фактор направления Q=2; Расстояние R=2,5 м
Примечание: Для получения более подробной информации, пожалуйста, обратитесь к программам подбора и технической документации, доступной на веб-сайте www.aermec.com

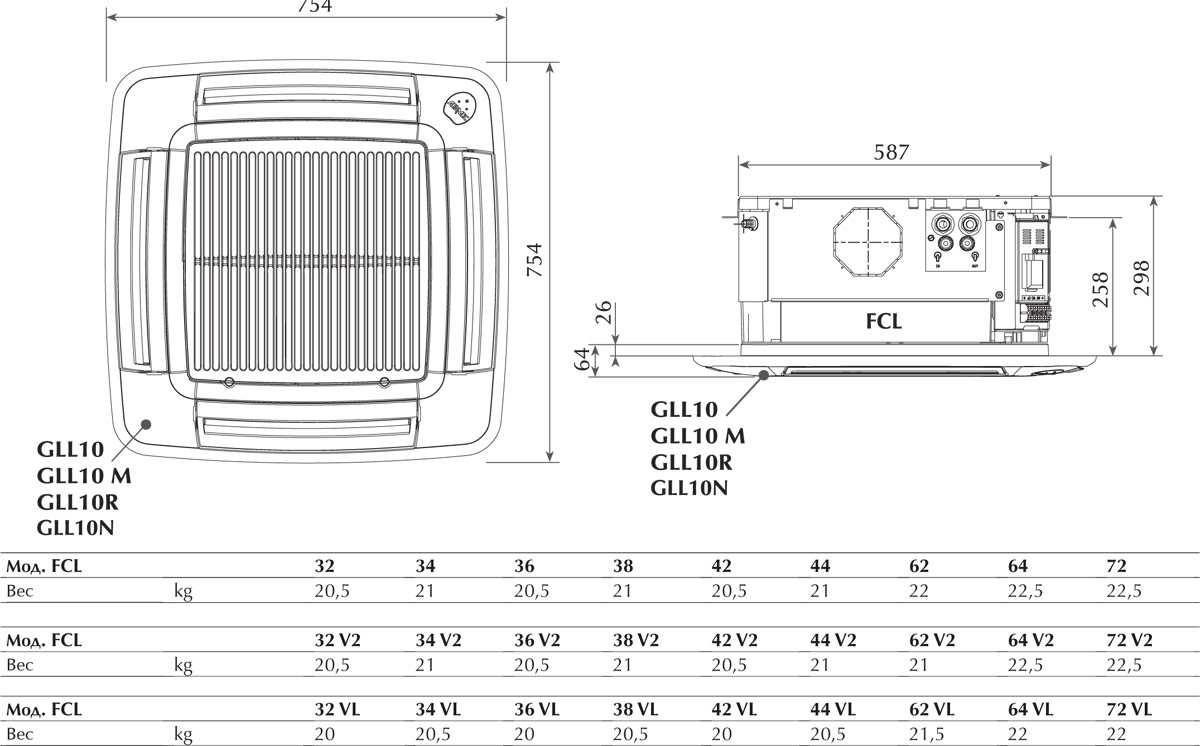

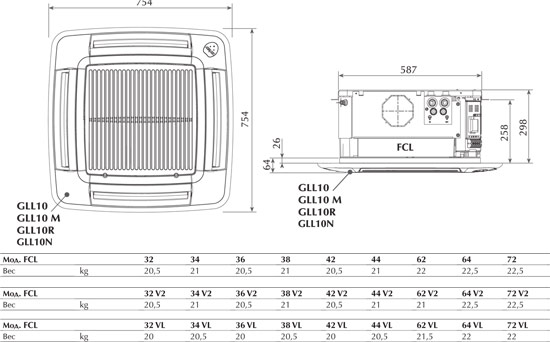

Размеры (mm)

FCL 32 - 34 - 36 - 38 - 42 - 44 - 62 - 64 - 72
FCL 32 V2 - 34 V2 - 36 V2 - 38 V2 - 42 V2 - 44 V2 - 62 V2 - 64 V2 - 72 V2
FCL 32 VL - 34 VL - 36 VL - 38 VL - 42 VL - 44 VL - 62 VL - 64 VL - 72 VL

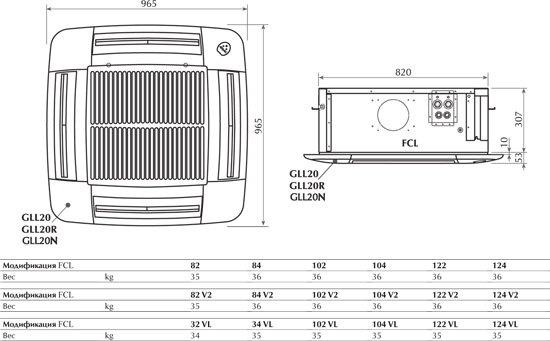

FCL 82 - 84 - 102 - 104 - 122 - 124
FCL 82 V2 - 84 V2 - 102 V2 - 104 V2 - 122 V2 - 124 V2
FCL 82 VL - 84 VL - 102 VL - 104 VL - 122 VL - 124 VL
