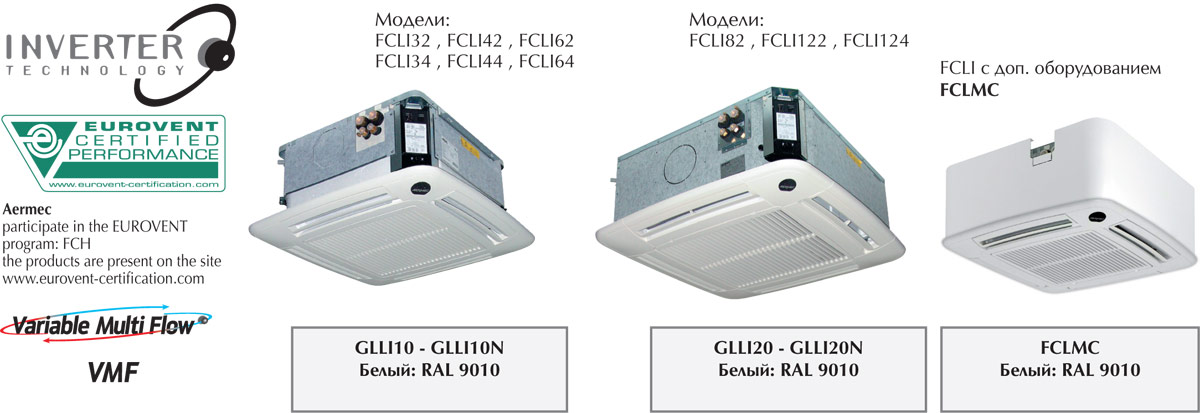

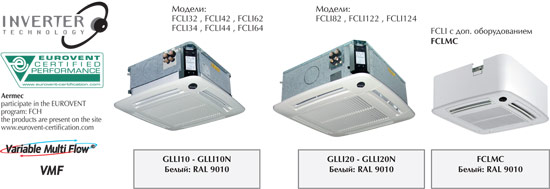

FCL I

Вентиляторные доводчики кассетного типа с инвертерным бесщеточным двигателем. Плавная регулировка расхода воздуха 0-100%. Потолочная установка и установка на фальшпотолке, мощность охлаждения от 1,9 до 11 кВт

  • ЭКОНОМИЯ ЭНЕРГИИ ДО 50% ПО СРАВНЕНИЮ С ТРАДИЦИОННЫМИ ВЕНТИЛЯТОРНЫМИ ДОВОДЧИКАМИ, ОСНАЩЕННЫМИ 3Х СКОРОСТНЫМИ ДВИГАТЕЛЯМИ
  • СВЕРХМАЛОШУМНОЕ ИСПОЛНЕНИЕ
  • КОМФОРТАБЕЛЬНОСТЬ – МАЛЫЕ ВАРИАЦИИ ТЕМПЕРАТУРЫ И ВЛАЖНОСТИ В КОНДИЦИОНИРУЕМОМ ПОМЕЩЕНИИ
  • В СТАНДАРТНОЙ КОМПЛЕКТАЦИИ – ТРЕХХОДОВОЙ ВЕНТИЛЬ С БЫСТРОСЪЕМНЫМ ПРИВОДОМ И ВИЗУАЛЬНОЙ ИНДИКАЦИЕЙ РАБОТЫ
  • МОДИФИКАЦИЯ С ДВУХХОДОВЫМ ВЕНТИЛЕМ ДЛЯ ИСПОЛЬЗОВАНИЯ В СИСТЕМАХ С ПЕРЕМЕННЫМ РАСХОДОМ ВОДЫ
  • МОДИФИКАЦИИ БЕЗ ВОДЯНОГО РЕГУЛИРУЮЩЕГО ВЕНТИЛЯ

Характеристики

  • Вентиляторный блок с бесщеточным инверторным двигателем с регулировкой скорости от 0 до 100%;
  • 5 типоразмеров для двухтрубных систем: FCL 32-42-62-82-122
  • 4 типоразмера для четырехтрубных систем: FCL 34-44-64-124
  • В стандартной комплектации поставляется трехходовый клапан, уже установленный на основной теплообменник, и существует возможность установки трехходового клапана на дополнительный нагревательный теплообменник.
  • Модификация FCL V2: возможность установки встроенного двухпозиционного вентиля (по специальному заказу) для систем с переменным расходом воды.
  • Модификация FCL VL: конфигурация без вентиля (по специальному заказу).
  • Привлекательный дизайн корпуса.
  • Размеры вентиляторного доводчика, идеально соответствующие размерам стандартных потолочных панелей (600 х 600 мм). • Специальная конструкция вентиляторов, обеспечивающая низкий уровень шума.
  • Сертификация EUROVENT.
  • Несущая конструкция корпуса с пространственной структурой из оцинкованной стали.
  • Внутренние элементы корпуса с изоляционным слоем из полиэстера, наносимого экструзией под давлением и обеспечивающего снижение уровня шума и уменьшению сопротивления потока воздуха.
  • Цельнометаллический поддон для сбора конденсата с пожаростойкостью по классу V0 и защитным покрытием из вспененного полистирола с огнестойкими добавками.
  • Теплообменники с развитым профилем поверхности, увеличивающим поверхность теплообмена.
  • Возможность подачи наружного воздуха в помещение независимо от режима работы вентиляторного доводчика.
  • Возможность подачи кондиционированного воздуха в соседнее помещение.
  • Легко сменяемые воздушные фильтры, снабженные несущей рамой, обладающие высокой эффективностью и характеризующиеся низким падением давления (пожаростойкость класса V0 по стандарту UL 94, дополнительное оборудование)
  • Регенерируемые электростатические воздушные фильтры (пожаростойкость класса 2 по стандарту UL 900, дополнительное оборудование).
  • Полное соответствие правилам техники безопасности.
  • Простота монтажа и обслуживания.

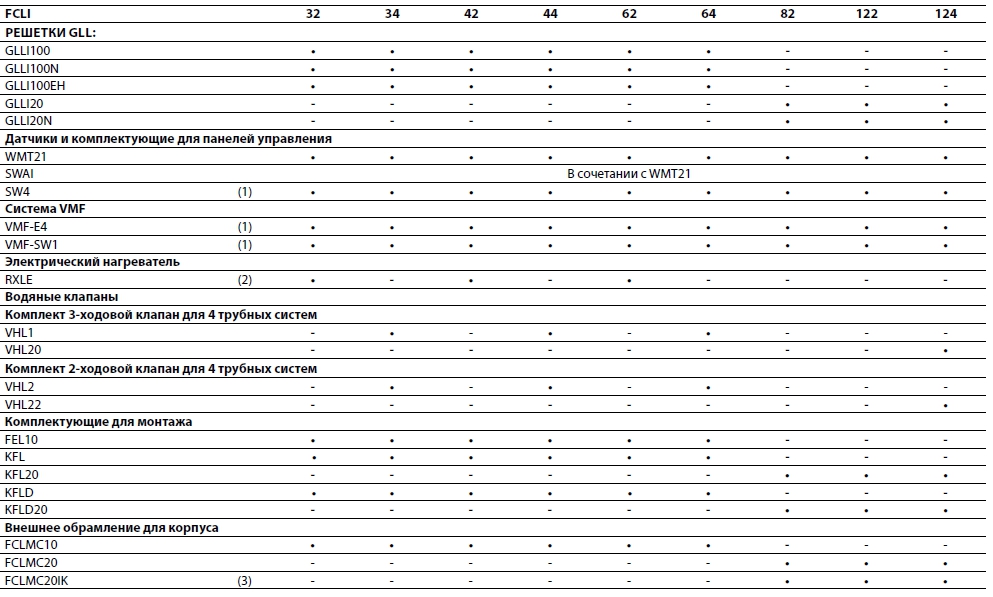

Дополнительное оборудование

  • Обязательное оборудование, необходимое для функционирования вентиляторного доводчика:
    • GLLI 10 и GLLI 20: Воздуховыводящая и воздухозаборная панель .
    • Воздуховыводящая решетка со створками жалюзи, регулируемыми вручную. Применяется в сочетании с настенной панелью управления. Цвет белый (RAL 9010).
    • WMT 21: Панель управления с электронным термостатом и ЖК экраном. Устанавливается на стене помещения.
    • SWI: Датчик температуры воды для панелей управления WMT 21. Длина кабеля L = 2м.
    • GLL10M (600x600)
      Воздуховыводящая решетка со створками жалюзи, регулируемыми с помощью пульта дистанционного управления. Имеется встроенный приемник инфракрасных сигналов. Цвет белый RAL 9010.
    • GLL20R (840x840)
      Воздуховыводящая решетка со створками жалюзи, регулируемыми вручную. Поставляется вместе с пультом дистанционного управления с встроенным приемником инфракрасных сигналов с аварийным выключателем. Цвет белый RAL 9010.
    • VMF-E4: Панель управления “VMF система” с электронным термостатом и ЖК-монитором. Настенное крепление.
    • SW4: Датчик мин. температуры теплоносителя для использования с воздухораздающей решеткой с опцией дистанционного управления. Используется только с моделями FCL, оборудованные решетками серии GLL-M, GLL-R, GLL-N.
    • VMF-SW1: Датчик температуры воды для контроля максимальной температуры в теплообменнике (4-трубная система)
    • SW4: Датчик мин. температуры теплоносителя для использования с воздухораздающей решеткой с опцией дистанционного управления. Используется только с моделями FCL, оборудованные решетками серии GLL-M, GLL-R, GLL-N.
    • Панели управления и система VMF: характеристики и описание.
  • Дополнительное оборудование:
    • FCLMC10
      FCLMC20
      Представляет собой периферийное обрамление, выполненное из оцинкованной и окрашенной листовой стали, которое используется при установке снаружи подвесного потолка. Обрамление выполняет эстетическую и защитную функцию.
    • Остальные характеристики аппарата FCL и FCLI остаются без изменений.
    • FCLMC20IK: Монтажный комплект для инвертора контроллера, обязательно для устройств с FCLM20.
    • FEL10: Регенерируемый электростатический Воздушный фильтр пожаростойкость класс 2 (по стандарту UL 900).
    • KFL: Напорный фланец для подачи воздуха в смежное помещение.
    • KFL20 (***): Напорный фланец для подачи воздуха в смежное помещение. На один аппарат можно установить до трех фланцев KFL20.
    • KFLD: Всасывающий фланец, служащий для подачи наружного воздуха в помещения без смешения с кондиционированным воздухом.
    • KFLD20 (***): Всасывающий фланец, служащий для подачи наружного воздуха в помещения без смешения с кондиционированным воздухом. На один аппарат можно установить до трех фланцев KFL20D.
    • VHL1-VHL20: Трехпозиционный вентиль с электроприводом, управляющий работой нагревательного теплообменника в четырехтрубных системах. Обязателен для применения в четырехтрубных системах.
    • VHL2-VHL22: Двухпозиционный вентиль с электроприводом, управляющий работой нагревательного теплообменника в четырехтрубных системах. Обязателен для применения в четырехтрубных системах с переменным расходом воды.

* Комплектующие для GLLI_N
** FCLMC20 требует сочетания с доп. оборудованием FCLMC20IK

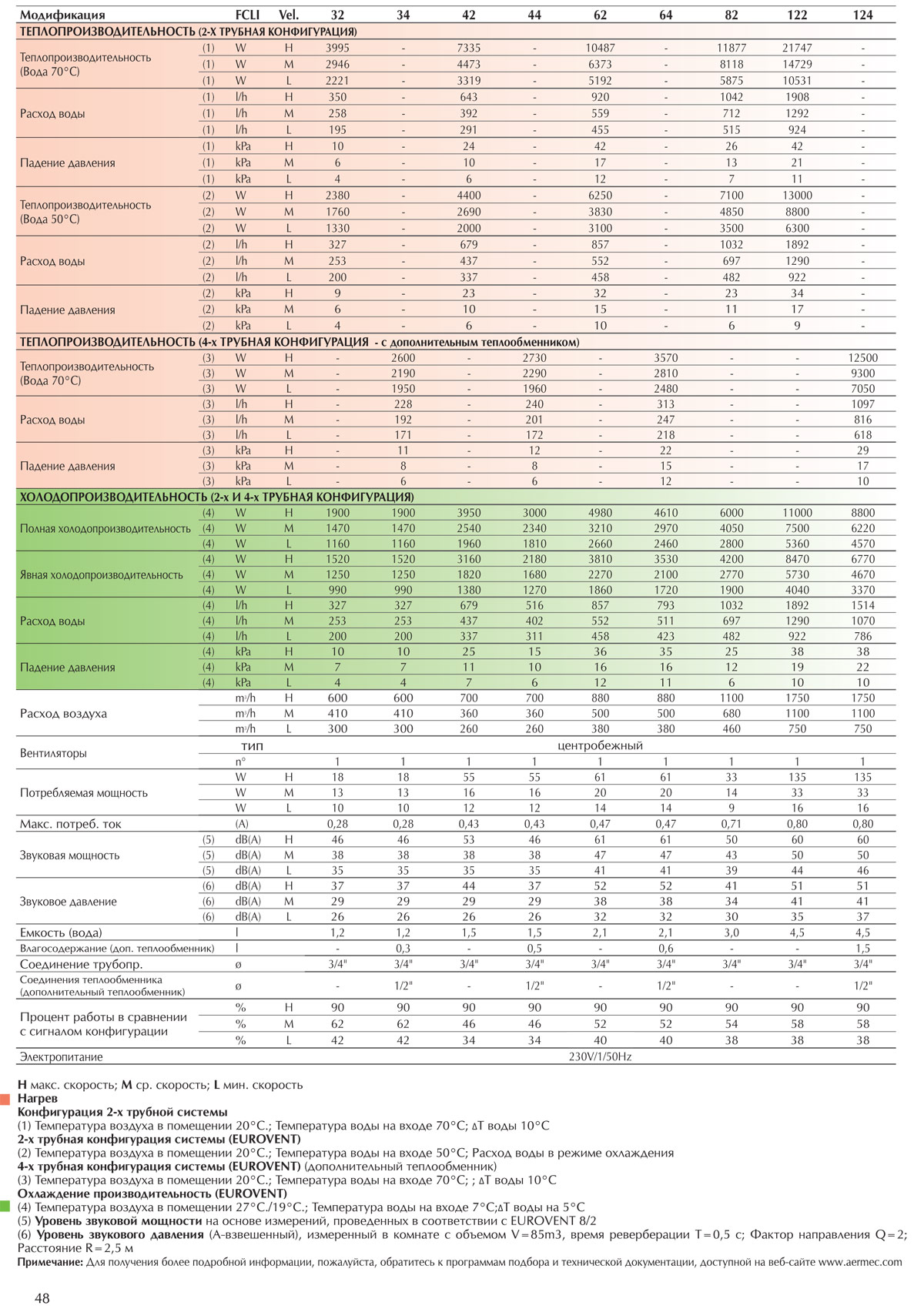

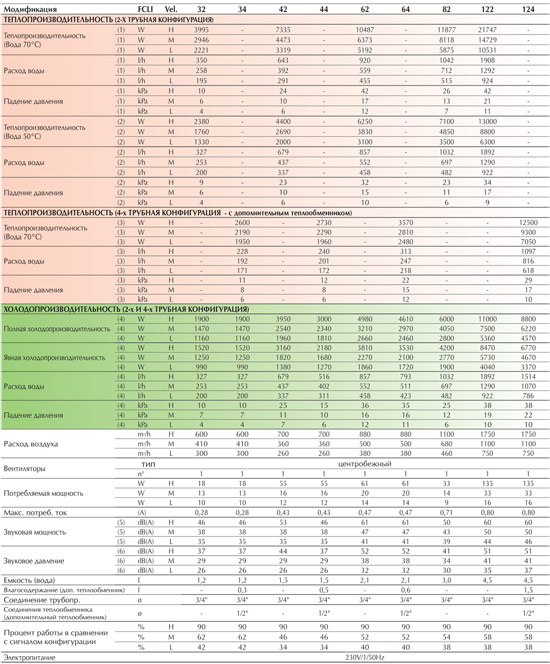

Технические данные


H макс.скорость; M средняя скорость; L миним.скорость
Нагрев
Конфигурация 2-х трубной системы
(1) Температура воздуха в помещении 20°C.; Температура воды на входе 70°C; ΔТ воды 10°С
2-х трубная конфигурация системы (EUROVENT)
(2) Температура воздуха в помещении 20°С.; Температура воды на входе 50°C; Расход воды в режиме охлаждения
4-х трубная конфигурация системы (EUROVENT) (дополнительный теплообменник)
(3) Температура воздуха в помещении 20°С.; Температура воды на входе 70°C; ; ΔТ воды 10°С
Охлаждение производительность (EUROVENT)
(4) Температура воздуха в помещении 27°C./19°C.; Температура воды на входе 7°C;ΔТ воды на 5°C
(5) Уровень звуковой мощности на основе измерений, проведенных в соответствии с EUROVENT 8/2
(6) Уровень звукового давления (A-взвешенный), измеренный в комнате с объемом V=85m3, время реверберации Т=0,5 с; Фактор направления Q=2; Расстояние R=2,5 м
Примечание: Для получения более подробной информации, пожалуйста, обратитесь к программам подбора и технической документации, доступной на веб-сайте www.aermec.com

Размеры (mm)

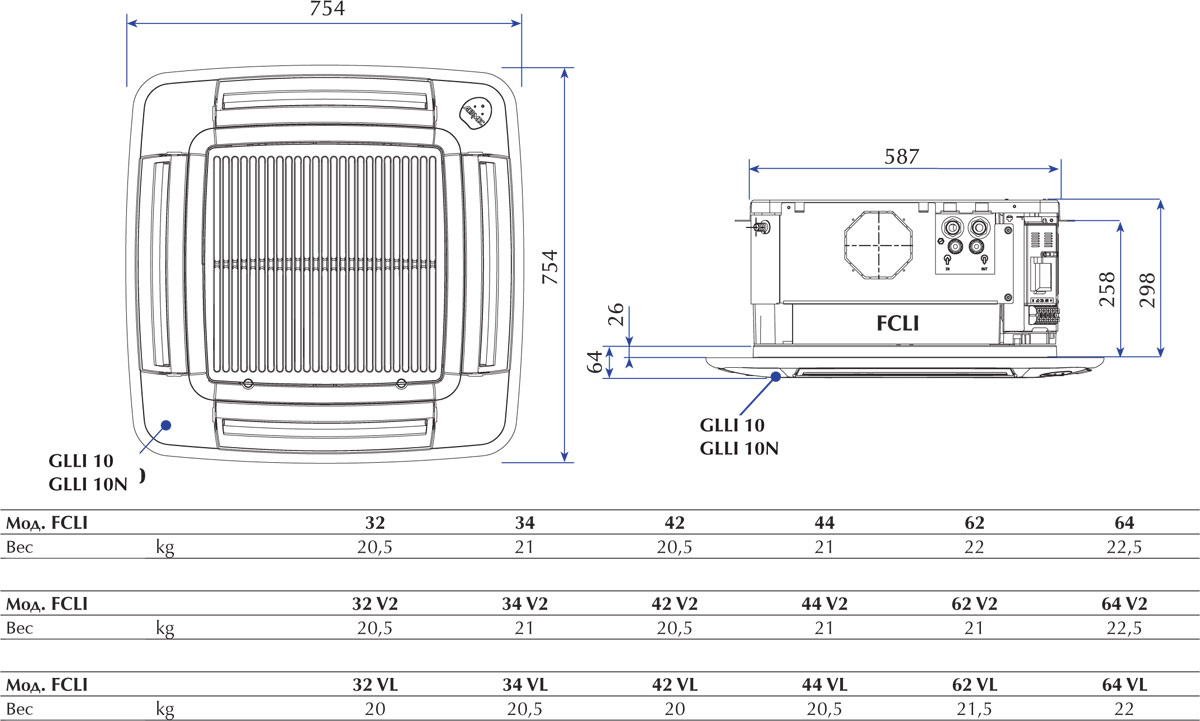

FCLI 32 - 34 - 42 - 44 - 62 - 64
FCLI 32 V2 - 34 V2 - 42 V2 - 44 V2 - 62 V2 - 64 V2
FCLI 32 VL - 34 VL - 42 VL - 44 VL - 62 VL - 64 VL

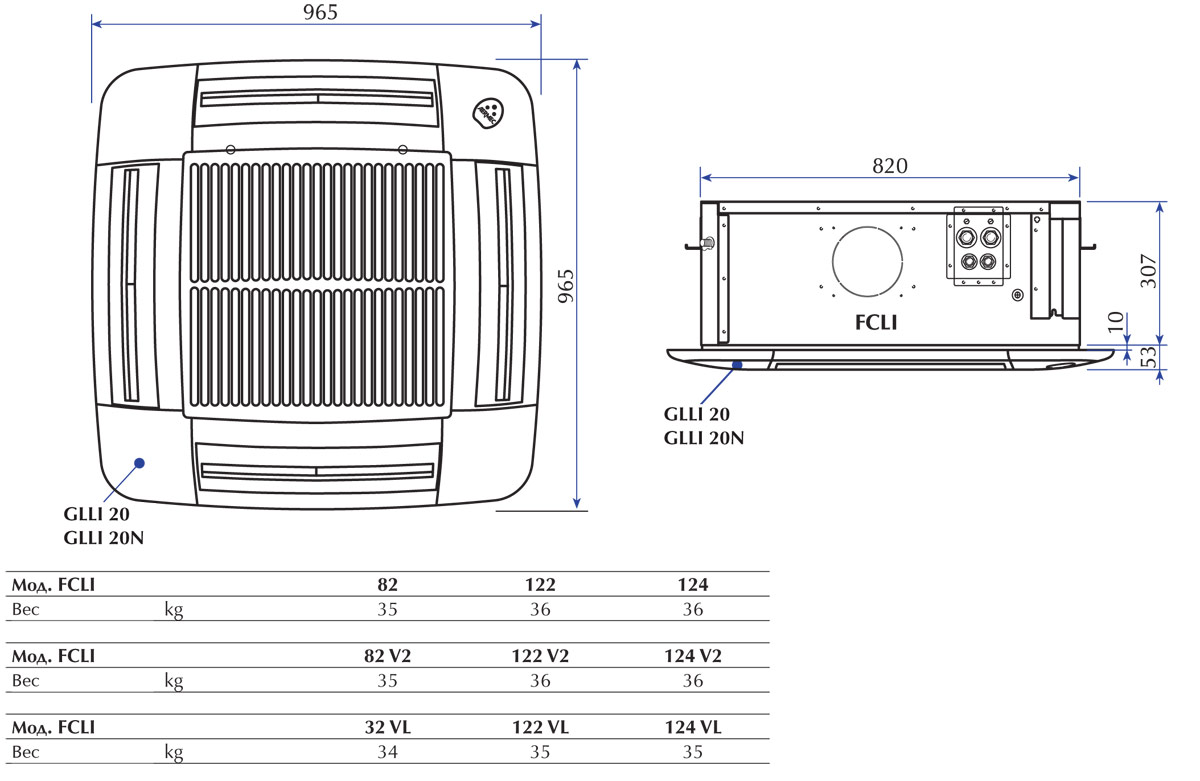

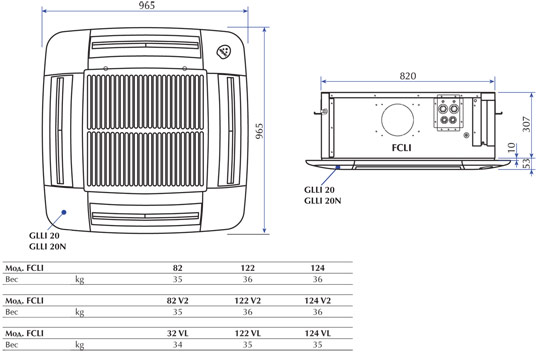

FCLI 82 - 122 - 124
FCLI 82 V2 - 122 V2 - 124 V2
FCLI 82 VL - 122 VL - 124 VL

PDFИнструкции по установке и эксплуатации
