FCZI P

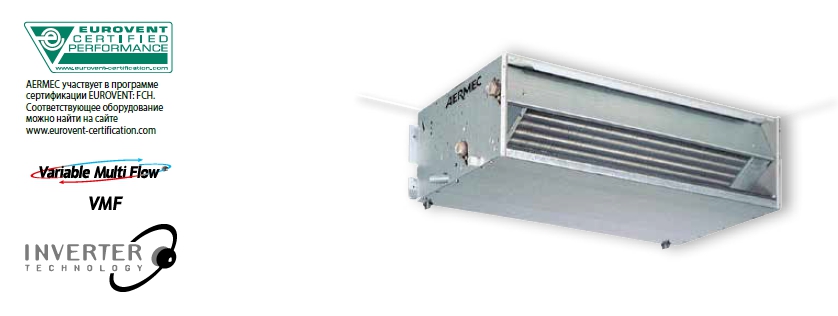

Канальные фанкойлы с инверторным бесщеточным двигателем (EC)

• ЭНЕРГОЭФФЕКТИВНОСТЬ ДО 50% ВЫШЕ В СРАВНЕНИИ С ТРАДИЦИОННЫМИ 3-СКОРОСТНЫМИ ФАНКОЙЛАМИ
• НИЗКИЙ УРОВЕНЬ ШУМА
• ТОЧНОЕ ПОДДЕРЖАНИЕ ТЕМПЕРАТУРЫ И ВЛАЖНОСТИ

Описание

Используя богатый опыт производства фанкойлов, Aermec представляет новую серию канальных фанкойлов FCZI_P. Инверторный двигатель позволяет точно выдерживать комфортные условия без температурных колебаний. Скорость вращения плавно регулируется сигналом 1-10 В, который поступает с панели управления Aermec или от независимых систем регулирования. Это снижает шум и позволяет точнее реагировать на изменение тепловых избытков в помещении. А так же позволяет добиться высокой энергоэффективности при работе на малых оборотах (свыше 50% в сравнении с обычными 3-скоростными двигателями). При этом обеспечиваются беспрецедентно тихие параметры работы. Данная серия доступна в 2-/4-трубном исполнении, позволяет использовать разные теплоносители, включая теплоносители с низкой температурой. Благодаря разнообразным версиям исполнения и опциональному оснащению даёт возможность найти оптимальное решение.

Версии без встроенной панели управления

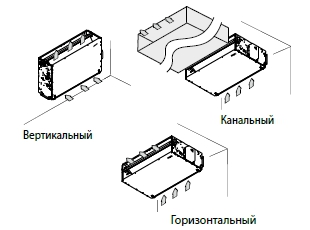

Вертикальная или горизонтальная установка:

FCZI_P

• Бесщеточный двигатель с плавным регулированием скорости 0-100% для обеспечения точной производительности с низким уровнем шума
• Низкая потеря давления в теплообменнике
• Простая установка и обслуживание
• Воздушный фильтр G2 для всех версий
• Извлекаемые кожухи для легкой и эффективной очистки
• Сторону подсоединения патрубков теплообменников можно поменять во время монтажа (доступно только для фанкойлов с одним теплообменником, в фанкойлах с двумя теплообменника нельзя)

Описание версии

Версии

FCZI_P
- настенная/канальная/потолочная установка

Вертикальная или горизонтальная установка
- для 2-/4-трубной системы

* Располагаемый напор стандартной конфигурации не рассчитан на дополнительное сопротивление сети, при наличии дополнительного сопротивления необходимо переключить dip-переключатель на двигателе. За дополнительной информацией обращайтесь к технической документации

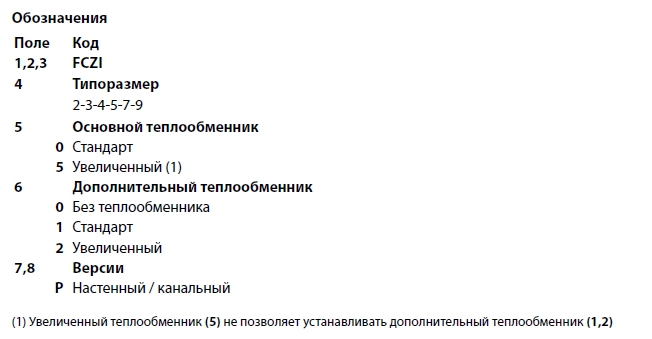

Выбор версии

Оперируя различными вариантами можно подобрать такую модель, которая наиболее соответствует требованиям заказчика

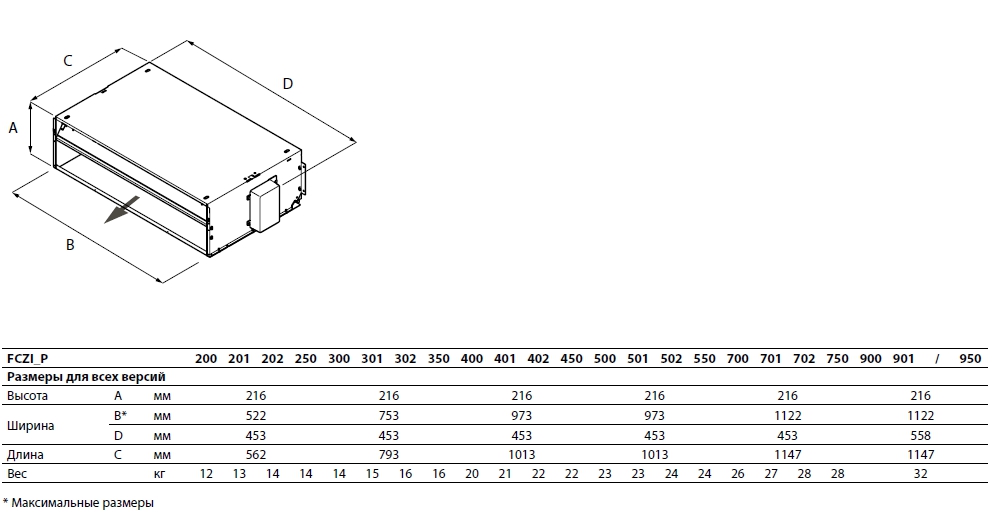

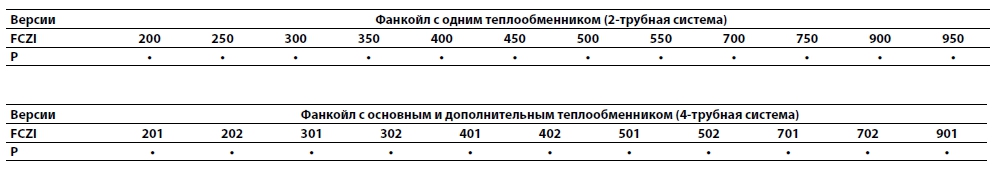

Доступные типоразмеры

Дополнительное оборудование

Панель управления
Доступен ряд панелей управления как настенных, так и корпусной установки на выбор. Важно правильно выбрать панель, соответствующую возможностям фанкойла (более подробную информацию см. в специальном приложении).

Датчики и комплектующие для панели управления

• WMT21: Электронный термостат с ЖК-дисплеем (установка на стене).
• SWAI: Датчик температуры воды для панелей управления WMT21. Длина кабеля L = 2 м.

Система VMF

• VMF-E4: Панель управления «VMF система» с электронным термостатом и ЖК-монитором. Настенное крепление.
• VMF-E5: Настенная панель, позволяющая управлять целой гидравлической системой с помощью сенсорной клавиатуры
• VMF-E18: Термостат для последовательной связи
• VMF-SW: Датчик воды устанавливается в термостаты VMFE1, монтируется перед клапаном
• VMF-SW1: Дополнительный датчик температуры воды для 4-трубной системы с термостатом Е1 позволяет расширить возможности по обработке воздуха.

Водяной нагреватель

• ВV: Однорядный водяной теплообменник не доступен с 4-рядным теплообменником или с фильтром PASMACLUSTER.

Комплект клапанов

• VCZ_X4: Комплекты клапанов для фанкойлов с одним теплообменником, подключаемым к 4-трубной системес разделенными контурами «Охлаждение» и «Нагрев». Комплект состоит из двух 3-ходовых клапанов с 4-трубным соединением в комплекте с электрическими приводами, термоизоляцией для клапанов и соединительной арматуры. Комплект клапанов VCF1X4L имеет подключение только с левой стороны
• VCZ или VCF: Комплект состоящий из термоизолированных 3-ходового клапана и соединительных медных трубок. Для 3- и 4-рядных теплообменников, а также для 1-рядных теплообменников (BV). Имеются модификации с питанием 230 В или 24 В, 50 Гц.
• VCZD или VCFD: Комплект состоящий из термоизолированных 2-ходового клапана и соединительных медных трубок. Предназначен для стандартных и увеличенных теплообменников. Электроприводы рассчитаны на питание 230В и 24В, 50 Гц

Монтажные принадлежности

• AMP: Монтажный комплект.
• BC: вспомогательный поддон для сбора конденсата.
• CHF: VentilCassaforma – это оцинкованный листовой стальной короб, для версий P, который позволяет вам разместить фанкойла непосредственно в стене
• DSC4: Насос, применяемый в тех случаях, когда естественный отток конденсата невозможен

Решетки

• GA: Пластиковые решетки-основания для напольных фанкойлов.
• GAF: Пластиковые решетки-основания с фильтром для напольных фанкойлов
• GМ: Воздухораспределительные решетки

Пленумы и аксессуары

• РА: Воздухозаборная камера из оцинкованной листовой стали, оборудованная соединительным элементом для подключения к воздуховоду круглого сечения.
• PA F: Воздухозаборная камера, позволяющая осуществлять всасывание с одной стороны. Такая камера особенно удобна в тех случаях, вентиляторный доводчик устанавливается вне помещения, в которое подается кондиционированный воздух, что обеспечивает снижение шума до минимального уровня и облегчает операции по техническому обслуживанию.
• РМ: Воздуховыводящая камера из оцинкованной стали с внешней теплоизоляцией с пластиковым соединительным элементом для подключения к воздуховоду круглого сечения.
• RD: Соединительный элемент для подключения воздуховыводящей системы к прямоугольному воздуховоду.
• RDА: Соединительный элемент для подключения воздухозаборной системы к прямоугольному воздуховоду.
• RР: Соединительный элемент для подключения воздуховыводящей системы к воздуховоду под углом 90°.
• RРА : Соединительный элемент для подключения воздухозаборной системы к воздуховоду под углом 90°.

Более подробную информацию о панелях управления и системе VMF см. в специальной документации

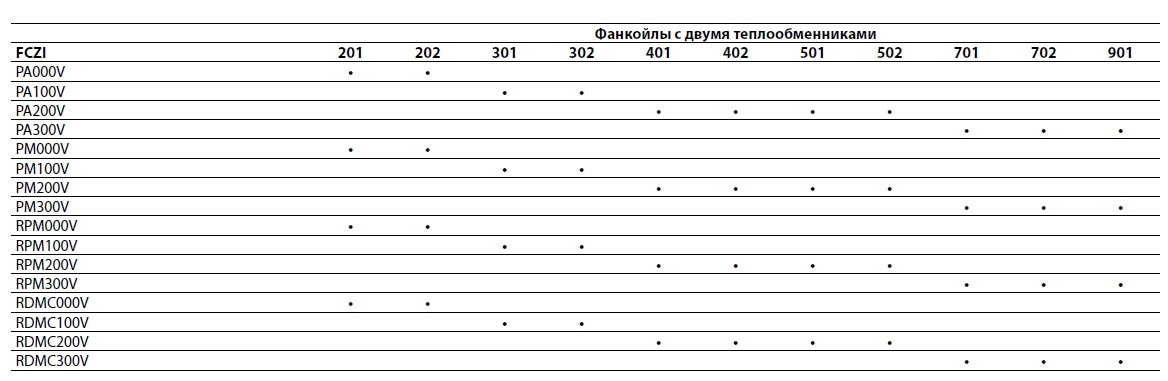

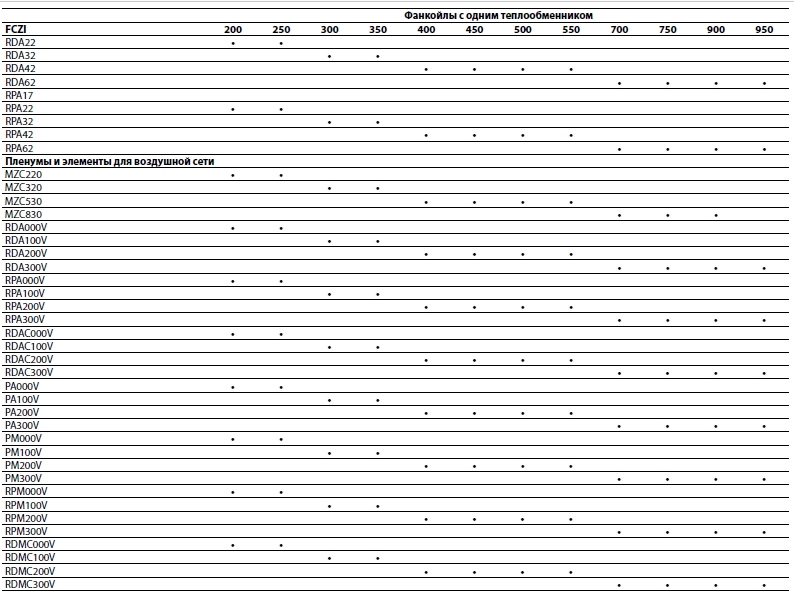

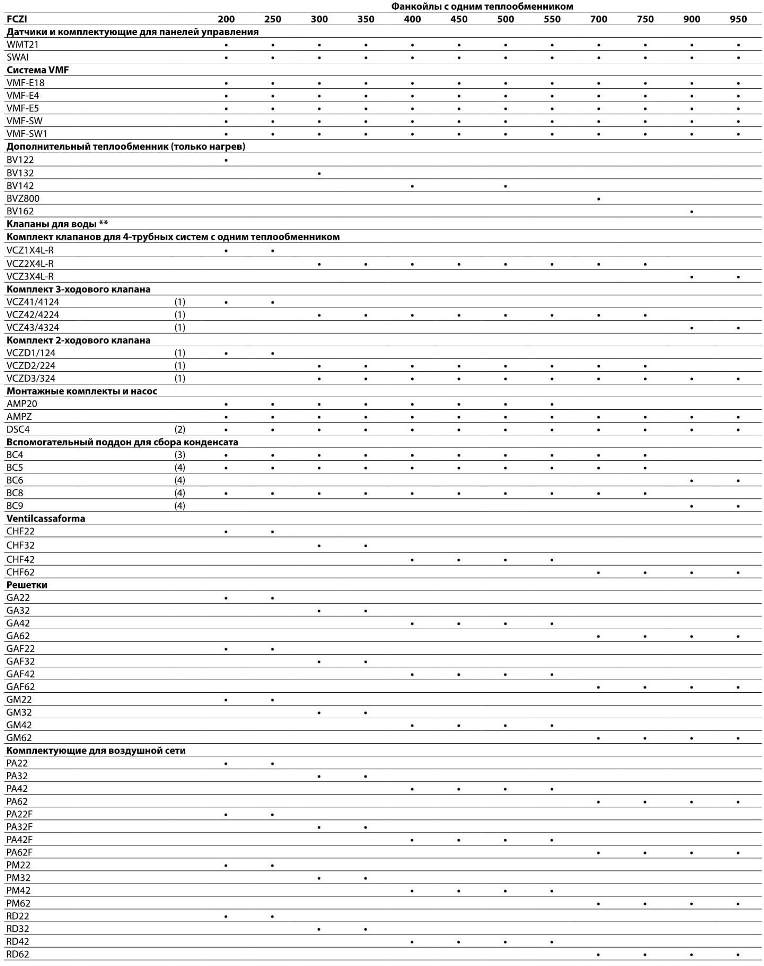

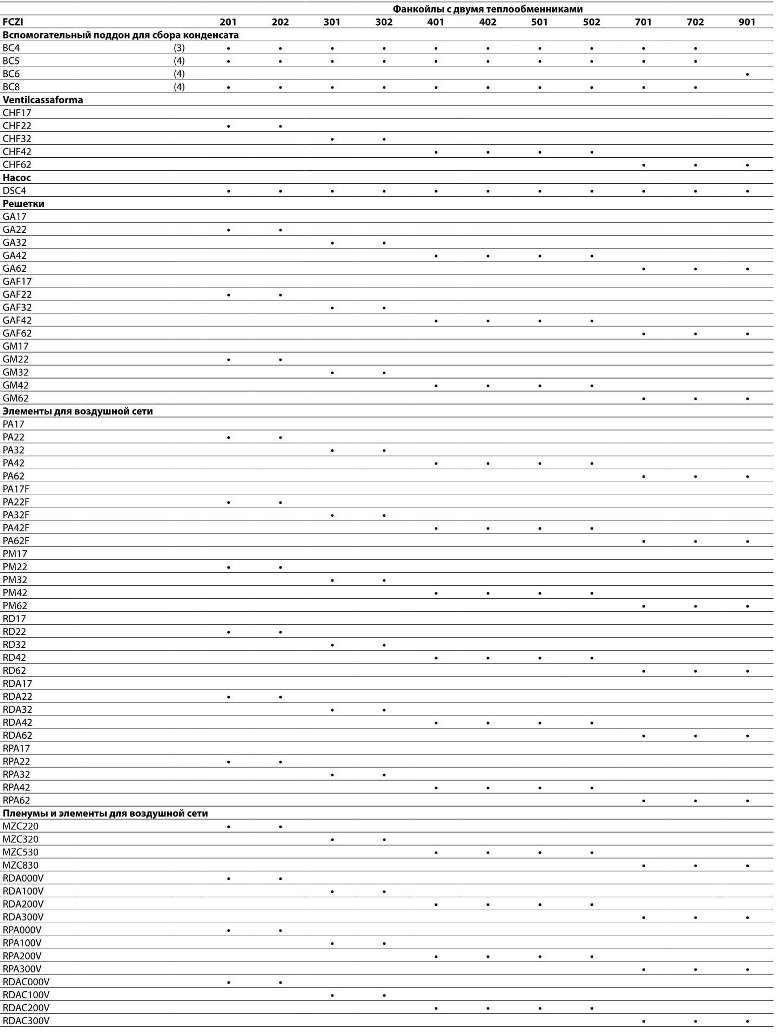

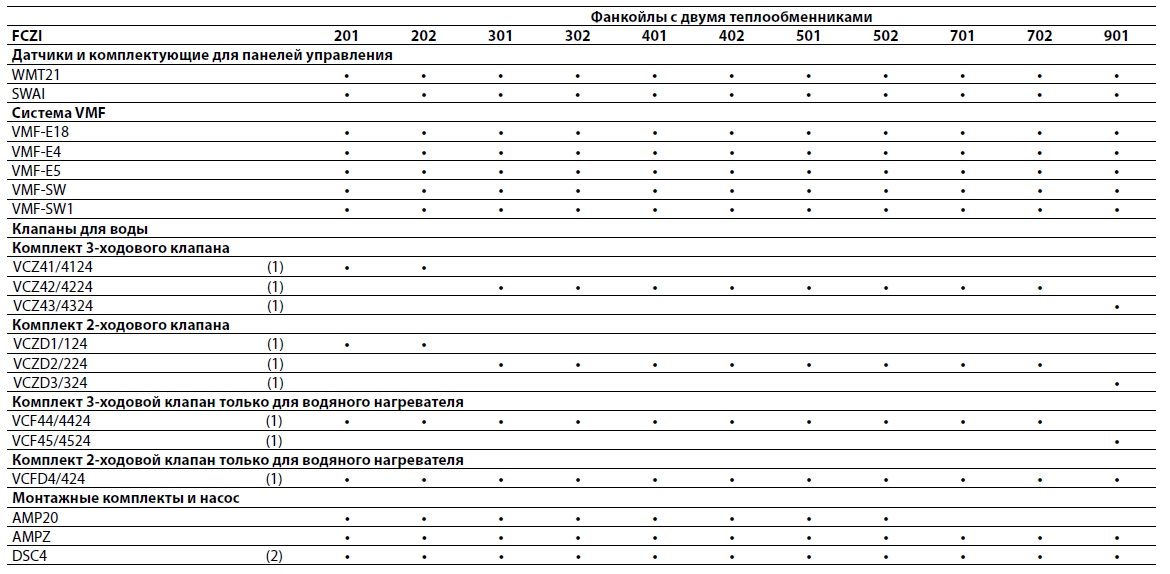

Совместимость комплектующих

Более подробную информацию о панелях управления и системе VMF см. в специальной документации.
(1) VCZ4124-VCZ4224-VCZ4324-VCZD124-VCZD224-VCZD324-VJP060M-VJP090M-VJP150M – 24 В
(2) DSC4 несовместим с AMPZ
(3) Для вертикальной установки
(4) Для горизонтальной установки

Более подробную информацию о панелях управления и системе VMF см. в специальной документации.
(1) VCZ4124-VCZ4224-VCZ4324-VCZD124-VCZD224-VCZD324-VJP060M-VJP090M-VJP150M – 24 В
(2) DSC4 несовместим с AMPZ

(3) Для горизонтальной установки. BC4 несовместим с клапаном VCZ-VCZD / VCF-VCFD
(4) Для горизонтальной установки

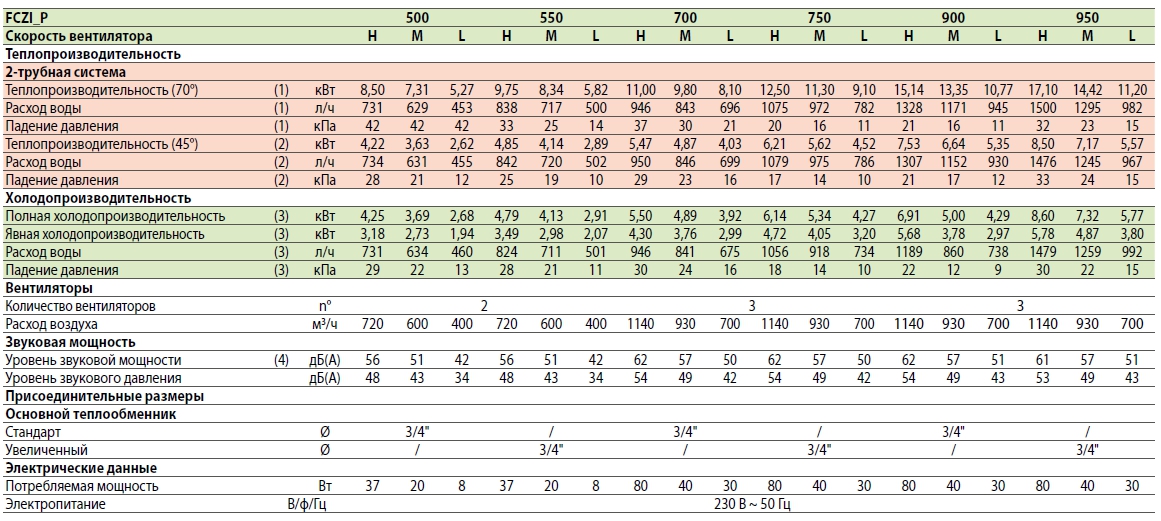

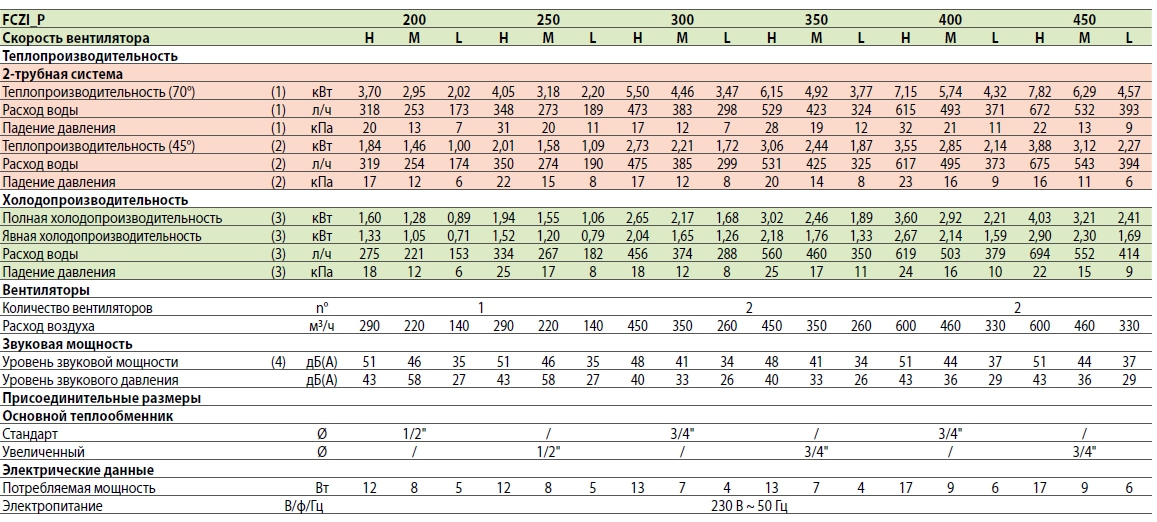

Технические данные – Фанкойлы с одним теплообменником

(1) Температура воздуха в помещении 20 °C; Температура вода (на входе/выходе) 70 °C / 60 °C
(2) Температура воздуха в помещении 20 °C; Температура вода (на входе/выходе) 45 °C / 40 °C (EUROVENT)
(3) Температура воздуха в помещении 27 °C / 19 °C; Температура вода (на входе/выходе) 7 °C / 12 °C (EUROVENT)
(4) Уровень звуковой мощности: на основе измерений в соответствии с Eurovent 8/2
Уровень звукового давления А измеряется в помещении с объемом V = 85 м³, время реверберации t = 0,5 с; Коэффициент направления Q = 2; Расстояние r = 2,5 м

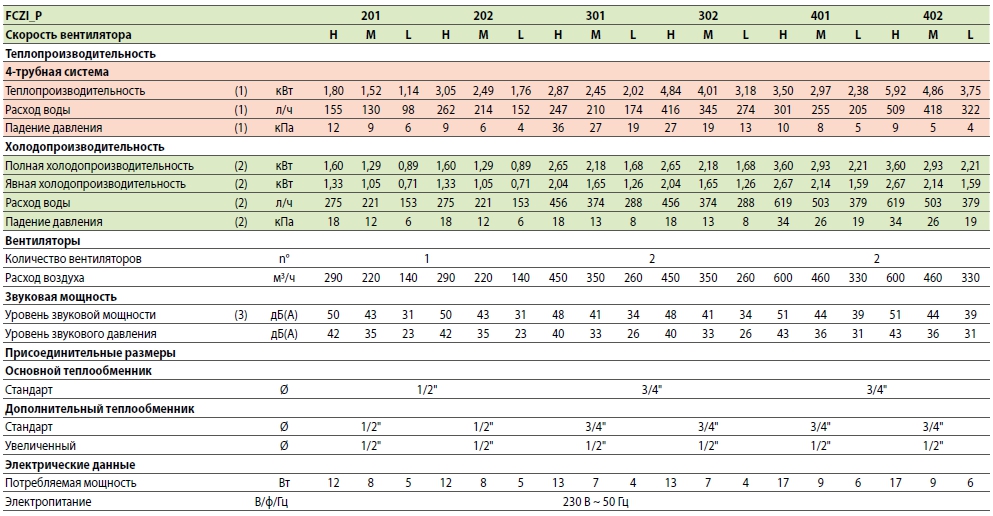

Технические данные – Фанкойлы с двумя теплообменниками

(1) Температура воздуха в помещении 20 °C; Температура вода (на входе/выходе) 70 °C / 60 °C
(2) Температура воздуха в помещении 27 °C / 19 °C; Температура вода (на входе/выходе) 7 °C / 12 °C (EUROVENT)
(3) Уровень звуковой мощности: на основе измерений в соответствии с Eurovent 8/2
Уровень звукового давления А измеряется в помещении с объемом V = 85 м³, время реверберации t = 0,5 с; Коэффициент направления Q = 2; Расстояние r = 2,5 м
