RPF

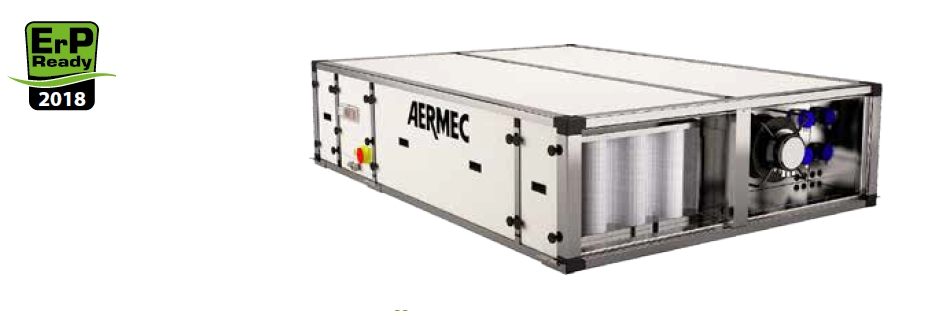

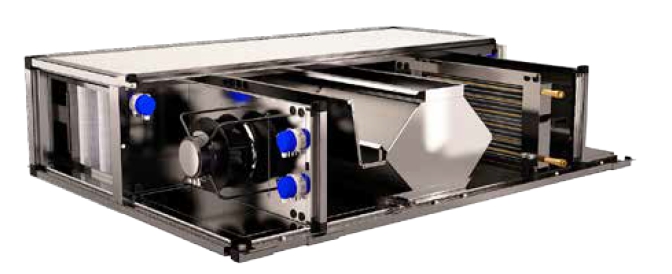

Приточно-вытяжная установка с энергоутилизацией
Номинальный расход воздуха от 790 до 4250 м³/ч
- ПЕРЕКРЕСТНОТОЧНЫЙ ЭНЕРГОУТИЛИЗАТОР С ЭФФЕКТИВНОСТЬЮ БОЛЕЕ 90%
- ПРЯМОПРИВОДНЫЕ ВЕНТИЛЯТОРЫ С ЭНЕРГОЭФФЕКТИВНЫМИ БЕСЩЕТОЧНЫМИ ЕС-ДВИГАТЕЛЯМИ
Описание
Система рекуперации тепла RPF разработана для коммерческих помещений и позволяет сочетать комфорт окружающий среды с экономией энергии. В современном строительстве с каждым разом растет потребность в автоматизированных системах вентиляции. Что несомненно приводит к росту объемов обрабатываемого воздуха и в результате к росту потребления энергии и увеличению расходов. Установки RPF благодаря пластинчатому рекуператору позволяет сберечь 90% энергии, которые без энергоутилизатора просто выбрасывались на улицу.
Система RPF может быть встроена в традиционную систему кондиционирования, где используются фанкойлы и чиллеры и может работать как зимой, так и летом. Эта серия разработана как для горизонтальной, так и для вертикальной установки.
Версии
- RPF_O Горизонтальная установка подвод теплоносителя справа (недоступно для типоразмера 42)
- RPF_P Горизонтальная установка подвод теплоносителя слева (недоступна для типоразмера 42)
- RPF_V Вертикальное подвод теплоносителя справа
- RPF_Z Вертикальное подвод теплоносителя слева
Благодаря дополнительным опциям возможности каждой версии могут расширяться (см. Техническую документацию)
- Конструкция состоит из алюминиевого профиля с термическими разрывами, соединенными с помощью пластиковых уголков, сэндвич панелями толщиной 50 мм с полиуретановым наполнителем с плотностью 45 кг/м3 и оцинкованной стали с внешней окраской RAL 9002. Полиуретановый наполнитель запенивается с использованием воды, что, позволяет достичь ГВП = 0 (потенциал глобального потепления). Корпус соответствует классу огнестойкости M1 согласно французской норме NF P 92-512:1986. При помощи съемных панелей, снабженных предохранительными защелками, осуществляется доступ к внутренним элементам: поддону для сбора конденсата и внутреннему регулирующему клапану с сервоприводом, управляющего охлаждением или фрикулингом
- Прямоприводные приточно/вытяжные вентиляторы с ЕС-двигателями. Рабочие колеса ориентированы таким образом, чтобы обеспечить оптимальный расход воздуха на внутренних элементах с минимальным шумом
- Фильтр G4 (в соответствии с EN779) с низким падением давления и компактный фильтр F7 (в соответствии с EN779) на входе воздушного потока. Оба фильтра расположены по ходу воздуха перед важными компонентами, которые должны защитить. Фильтрующая поверхность закреплена в рамке фильтра, что обеспечивает отсутствие перетоков воздуха
- Извлечение фильтра производится со стороны съемной панели (стандартное исполнение) или вверх/вниз (опциональное исполнение) в зависимости от типа установки (вертикальная/горизонтальная)

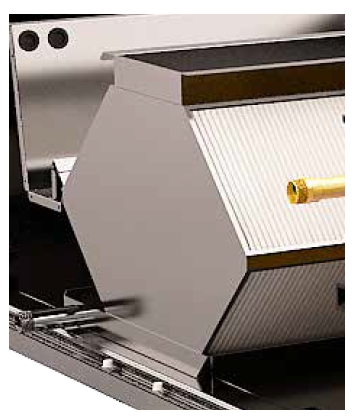

- Высокоэффективный перекрестноточный
рекуператор с алюминиевыми пластинами.
Теплообменник гарантирует полное
разделение потоков воздуха за счет
герметизации пластин.
Производительность установки составляет
около 90% (EN308) в зависимости
от внешних условий:
– Воздух на входе: -10 °C/90%
– Воздух на выходе: 20 °C/50% и одинаковый расход воздуха на притоке и вытяжке.
Включена также функция автоматического размораживания, выполняемая встроенным моторизированным воздушным клапаном путем регулирования воздушного потока. - Управление: Состоит из силового щита и программируемого контроллера с встроенным графическим дисплеем. Всё это смонтировано внутри установки на сервисной стороне.
Возможности управления:
- Расход воздуха (стандартно ручное управление скоростью вентиляторов);
- Терморегулирование всех электрических/ электронных компонентов (стандартно режим управления рекуперацией);
- Встроенный алгоритм управления энергосбережением: плавное регулирование фрикулингом/фрихитингом, оттаиванием, ночным охлаждением, контроль качества воздуха, дифференциальной точкой динамической уставки, экономичный режим вентиляции, журналом работы;
- Полная совместимость с системой BMS
Функциональность и технологические преимущества
Удаление использованного воздуха из помещения и одновременная подача внешнего воздуха является фундаментальной основой автоматизированной механической вентиляцией (АМВ) . Задачей вентиляции является улучшение качества внутреннего воздуха, что позитивно отражается на самочувствии и работоспособности персонала. Воздухообмен также положительно влияет на техническое состояние самого здания. Для сертификации здания нужно обязательно применить автоматизированную систему механической вентиляции чтобы получить соответствие высокому стандарту энергоэффективности установленному законодательством.
- ВЫСОКОЭФФЕКТИВНАЯ ВЕНТИЛЯЦИЯ
Поскольку вентиляция является одним из основных потребителем энергии, особое внимание уделяется изучению и созданию системы вентиляции. Для подачи и удаления воздуха используются прямоприводные вентиляторы с бесщеточными ЕС-двигателями, дающими высокую производительность при минимальном потреблении энергии. В отличии от обычных центробежных вентиляторов отсутствует ременно-шкивное соединение, что упрощает регулирование, делает установку компактнее и упрощает монтаж. Встроенный алгоритм позволяет отрегулировать расход воздуха в зависимости от характеристик воздушной сети, снизить, таким образом, дальнейшие эксплуатационные расходы. - МАКСИМАЛЬНЫЕ
ПРОИЗВОДИТЕЛЬНОСТЬ
В данном контексте RPF предлагается как наиболее эффективное решение для приточно-вытяжных систем с энергоутилизацией. Ключевыми аргументами в пользу RPF являются: - Высокий коэффициент утилизации энергии, подтвержденный сертификатом EUROVENT и обеспечение полного разделения потоков приточного и вытяжного воздуха; Низкое электропотребление, достигаемое за счет продуманной подачи воздушного потока на внутренние элементы чтобы обеспечить низкие значения SFP (Удельная Мощность Вентилятора или же, потребление энергии на на м3/ч расхода воздуха); Использование высокоэффективных фильтров с низкой потерей давления; Автоматизация с применением продвинутого энергосберегающего алгоритма с контролем качества воздуха (датчик СО₂).
- Компактные габариты и принцип монтажа «Plug and Play».
- ФИЛЬТРАЦИЯ ВОЗДУХА
Большое внимание уделено очистке воздуха подаваемого в помещение. Стандартно на притоке установлен компактный фильтр F7, вытяжной воздух на входе в энергоутилизатор очищается фильтром G4.
Очевидно, что такое технологичное оборудование автоматизировано согласно всем современным требованиям. Благодаря специальному алгоритму обеспечиваются различные режимы работы; гарантируется значительная экономия электроэнергии во всех случаях применения.
Базовая конфигурация

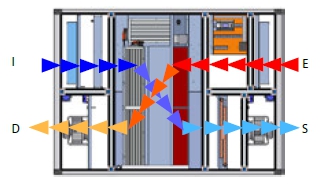

RPF O Горизонтальная конфигурация
Подключение справа (вид сверху)

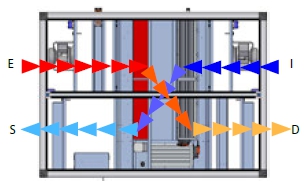

RPF Р Горизонтальная конфигурация
Подключение слева (вид сверху)

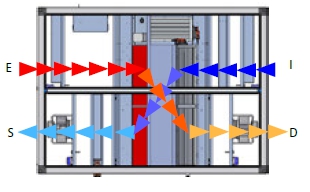

RPF V Вертикальная конфигурация
Подключение справа (вид с доступной стороны)

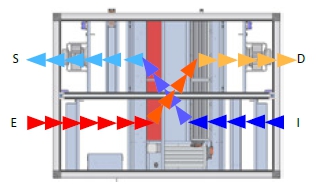

RPF V Вертикальная конфигурация
Подключение слева (вид с доступной стороны)
Условные обозначения: D = выброс отработанного воздуха; I = приток наружного воздуха;
S = подача наружного воздуха; E = забор отработанного воздуха.
Прямоприводные вентиляторы с синхронными двигателями на постоянных магнитах с электронной комутацией.
Высокоэффективный пластинчатый рекуператор с алюминиевыми пластинами.

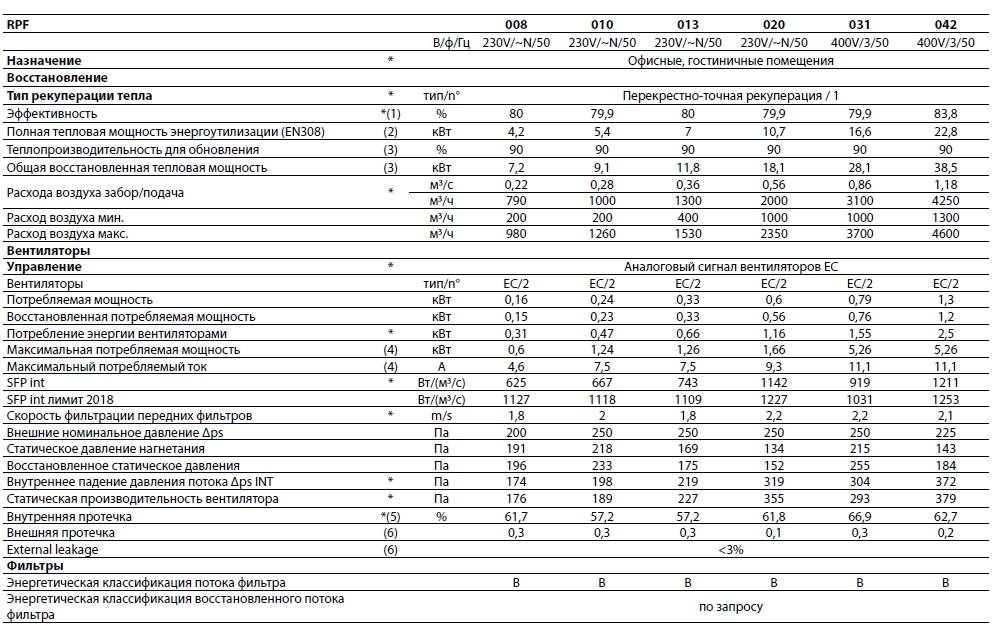

Технические данные
* Информация предложена в соответствии с приложением V Регламента ЕС № 1253/2014
SFP Удельная мощность вентилятора
(1) Данные показатели были получены при теплообмене приточного и вытяжного воздуха с учетом тепловых потерь, без учета образования конденсата, при равных
расходах приточного и вытяжного воздуха и температурной разницей между ними в 20К, без учета тепла, выделенного электродвигателем
(2) Вытяжной воздух: Tbs = 25 °С; Tbu <14° Обновление воздуха: Tbs = 5 °C
(3) Вытяжной воздух: Tbs = 20 °С; 50% относительной влажности. Обновление воздуха: Tbs = -10 °С; 90% относительной влажности.
(4) базовая версия без аксессуаров
(5) в соответствии с регламентом ЕС 327/2011
(6) Испытание на внешней утечки проводят при +400 Па и -400 Па; внутреннее испытание на герметичность проводят при 250 Па

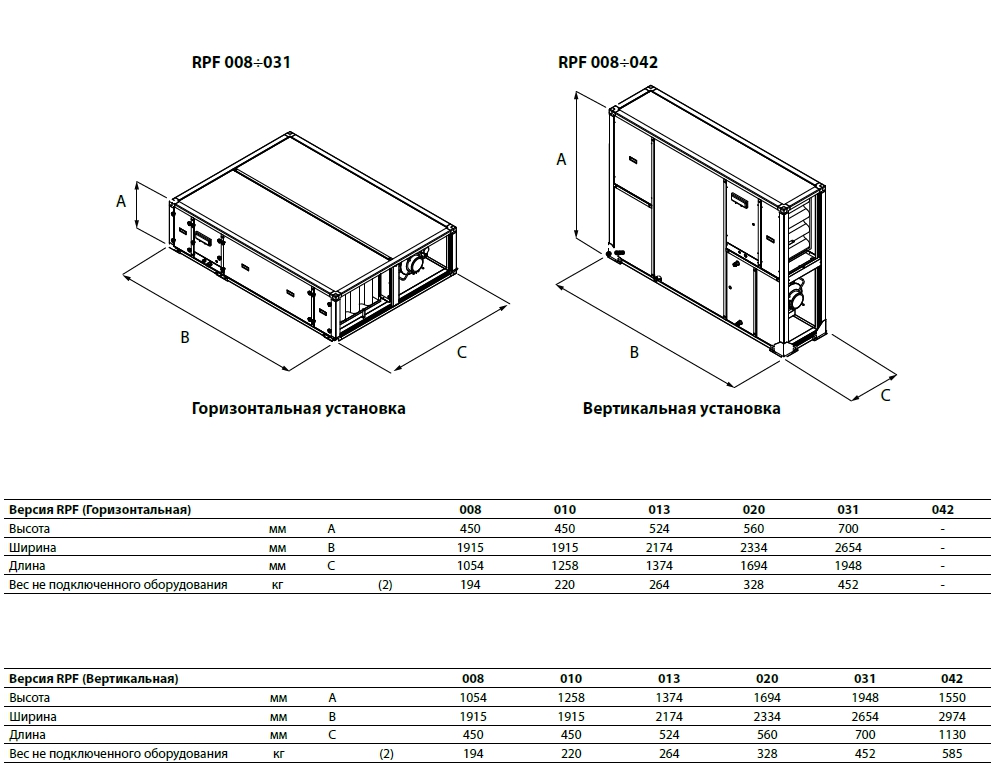

Габариты (мм)
(2) Стандартная конфигурация без опционального оснащения
Внимание! Для получения более подробной информации обратитесь к программе подбора Magellano или к технической документации размещенной на сайте
