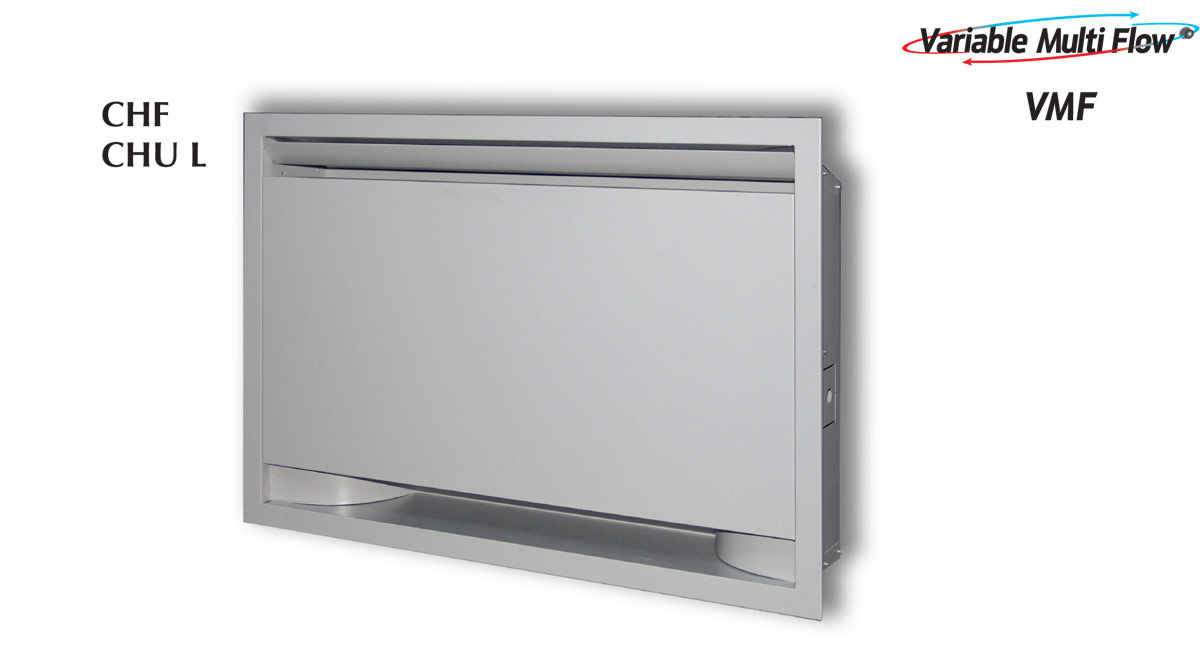

Ventilcassaforma

Короб для скрытой установки фанкойла в стену.

Ventilcassaforma был разработан, чтобы удовлетворения потребностей в рациональном использовании пространства в соответствии с современной архитектурой.

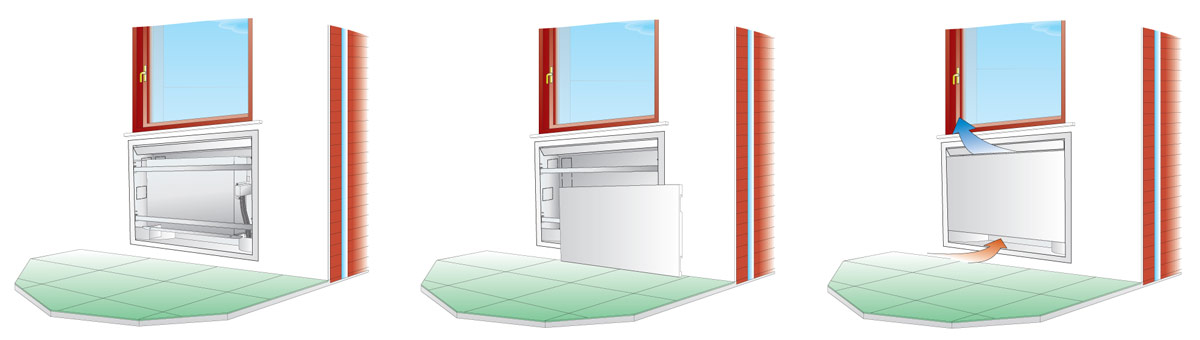

Ventilcassaforma представляет собой оцинкованный короб, дающий возможность разместить фанкойл в стене. Короб вмонтируется в стену при строительстве. Когда работа будет закончена, фанкойл будет полностью скрыт от глаз.

Ventilcassaforma доступен в двух версиях с одинаковыми характеристиками, но предназначенный для размещения фанкойлов двух различных серий:

  • CHU-L для фанкойлов серии Omnia UL-P
  • CCHF для фанкойлов серии FCX-P, FCX-PV и FCXI-P с 2х трубными системами; и 2х трубными системами с электронагревателем и 4х трубными системами.
  • CДополнительное оборудование

Особенности

  • Выпускается в двух версиях для комбинированных фанкойлов:
    • CHU-L: Ventilcassaforma для серии OMNIA UL-P. Доступен в четырех типоразмерах
    • CHF: Ventilcassaforma для FCX-P, FCX-PV и FCXI-P фанкойлов. Доступен в 5 типоразмерах
  • Совместим с системой VMF
  • Ventilcassaforma состоит из следующих частей для сборки: короб с углублением; Закрывающие панели; Наружные рамы с дефлектором; Панель основания, боковые панели, верхняя панель. Все детали изготовлены из оцинкованной стали и обрабатываются эпоксидно-полиэфирной, термо- прочной, базовой краской серого цвета с шероховатым покрытием отделки сверху для удерживания краски. Окончательный цвет может быть выбран клиентом.
  • Закрывающая панель: Изготовлена из оцинкованной стали, это корпус коробчатой формы для фанкойла. Коробка встраивается в стену во время строительных работ, создается ниша для легкой установки фанкойла. Отверстия для установки фанкойла и нишей для электроподключения с и держателем плавкового предохранителя Gewiss уже присутствуют на задней панели. Короб может вместить гидравлические системы труб и трубы слива конденсата благодаря наличию нескольких легкосъемных элементов по бокам и в основании.
  • Закрывающая панель: изготовлена из стали предварительно обработанной краской и без пазов. Легко снимается для обслуживания и чистки воздушного фильтра.
  • Внешний каркас: по периметру короб имеет внешний каркас из предварительно обработанной стали, тем самым покрывая по периметру часть стены и скрыть любые недостатки, которые могут проявиться во время штукатурных работ.
  • Отражатель: ручной, с помощью которой поток воздуха может быть направлена в помещение. Дефлектор включен в каркас.

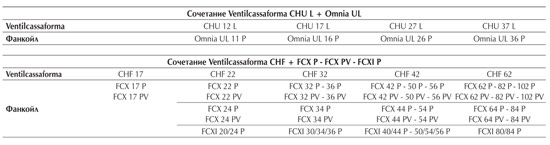

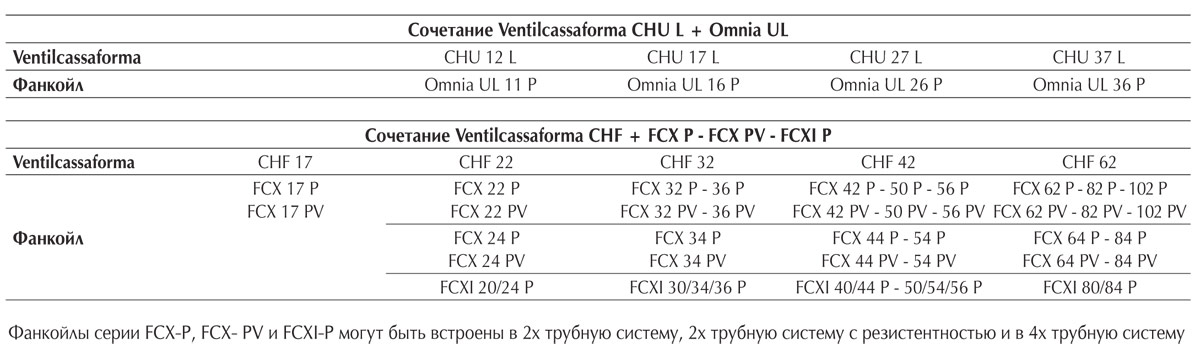

Ventilcassaforma - Omnia UL сочетание

Фанкойлы серии FCX-P, FCX- PV и FCXI-P могут быть встроены в 2х трубную систему, 2х трубную систему с резистентностью и в 4х трубную систему

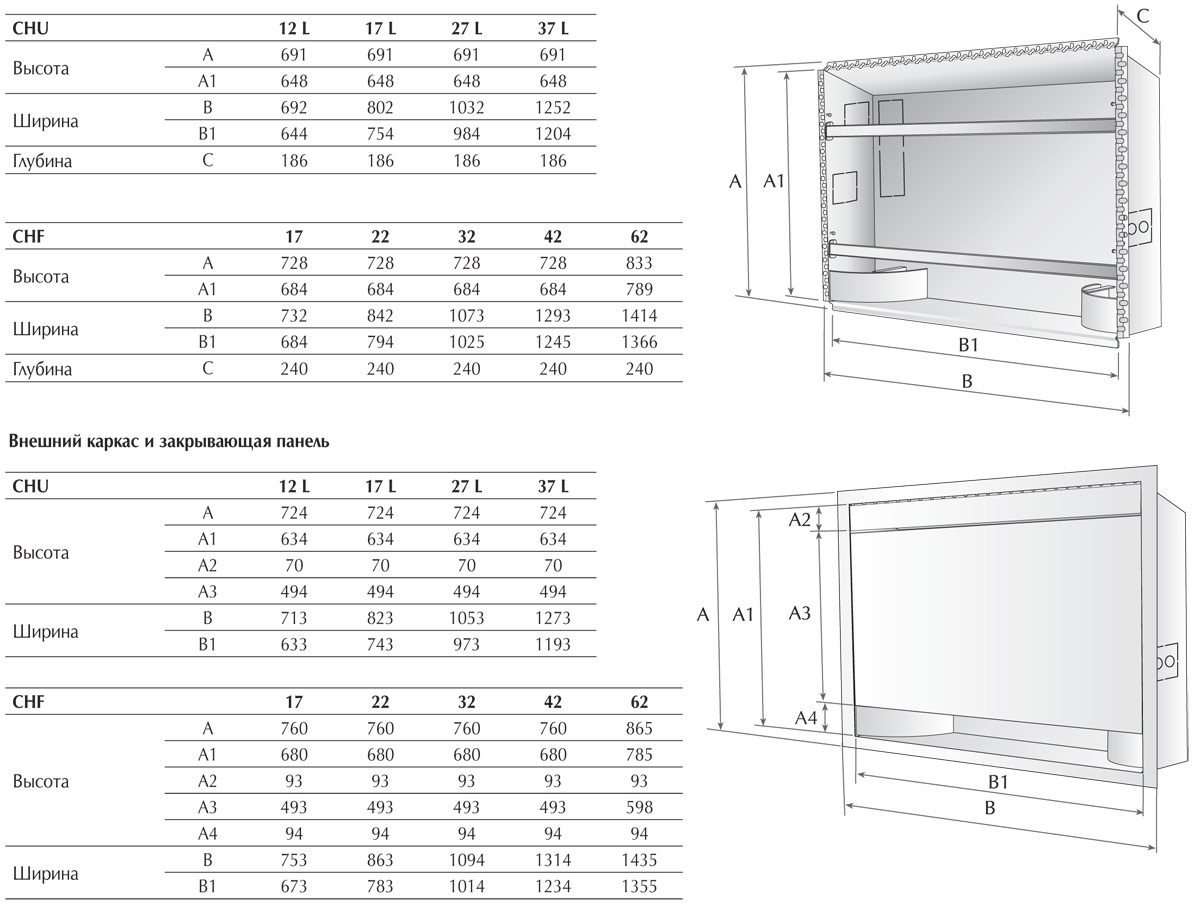

Размеры (mm)
