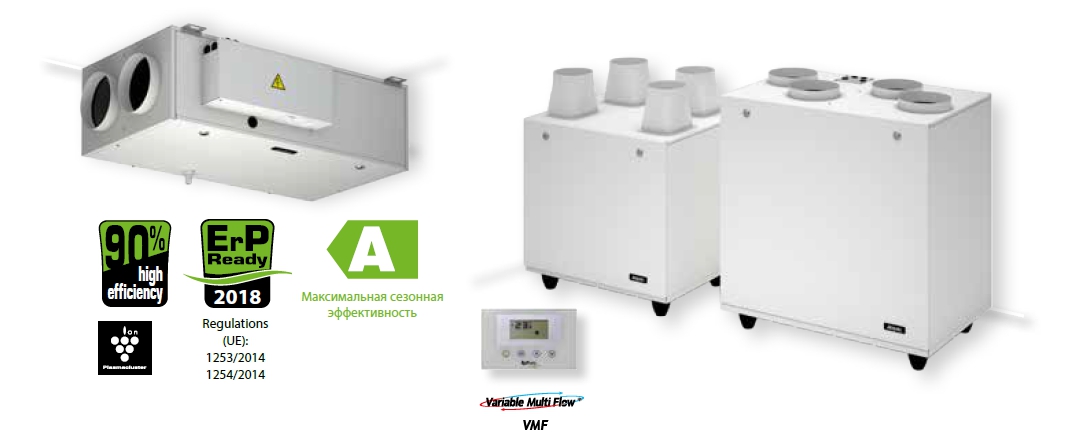

RePuro

Блок рекуперации тепла



Описание

RePuro – это инновационная противоточная система рекуперации тепла, которая обеспечивает эффективное обновление воздуха в помещении. Благодаря использованию высокоэффективных теплообменников RePuro позволяет подавать свежий воздух с температурой, близкой к температуре в помещении, снижая энергозатраты. Ионизирующий фильтр PLASMACLUSTER. Plasmacluster способен снижать уровень загрязняющих веществ, расщепляя молекулы, которые их образуют. В результате вы дышите чистым, ионизированным воздухом без запаха.

  • Версия
    Стандарт RePuro RePuro_R – с электрическим преднагревом для работы в холодном климате до -15 °C.
  • Монтаж
    Настенный и подпотолочный монтаж (100-170) в вертикальном положении (250-650)
  • Теплообменник шестиугольной формой для увеличения площади поверхности
  • Теплообменник легко снимается для чистки или замены.
  • Корпус из оцинкованной листовой стали с внутренней изоляцией
  • Стандартный фильтр G4 со стороны притока
  • Стандартный фильтр G2 со стороны вытяжного воздуха
  • Фильтры могут извлекаться для очистки или замены
  • Все агрегаты оснащены системой защиты от замерзания для температуры ниже ≥10 °C.
  • Высокая эффективность 90% и выше (UNI EN 308).
  • Свободное охлаждение в межсезонье посредством функции автоматического байпаса (RePuro 250-350-450-550-650).
  • Не замерзающий Байпас (RePuro 450-550-650)
  • Ионизирующий фильтр PLASMACLUSTER в стандартной комплектации
  • Регулирование расхода 0-100% от номинального расхода воздуха
  • Центробежные вентиляторы с прямым приводом, высокоэффективные бесщеточные электродвигатели с регулируемой частотой вращения (ERP2015).
  • Контроллер совместимый с системой VMF.
  • Комплектуется проводной панелью управления с инновационным дизайном. Управление осуществляется при помощи емкостных клавиш с визуализацией значений на LCD дисплее. Поставляется с 6-метровым кабелем. Панель светло- серого цвета. В моделях RePuro_R возможно управление электронагревателем
  • Простая настенная установка при помощи стандартного монтажного комплекта или напольный монтаж при помощи опции AVM.
  • Возможность подключения к существующей системе вентиляции
  • Компактный размер
  • Тихая работа
  • Для работы требуется система слива конденсата

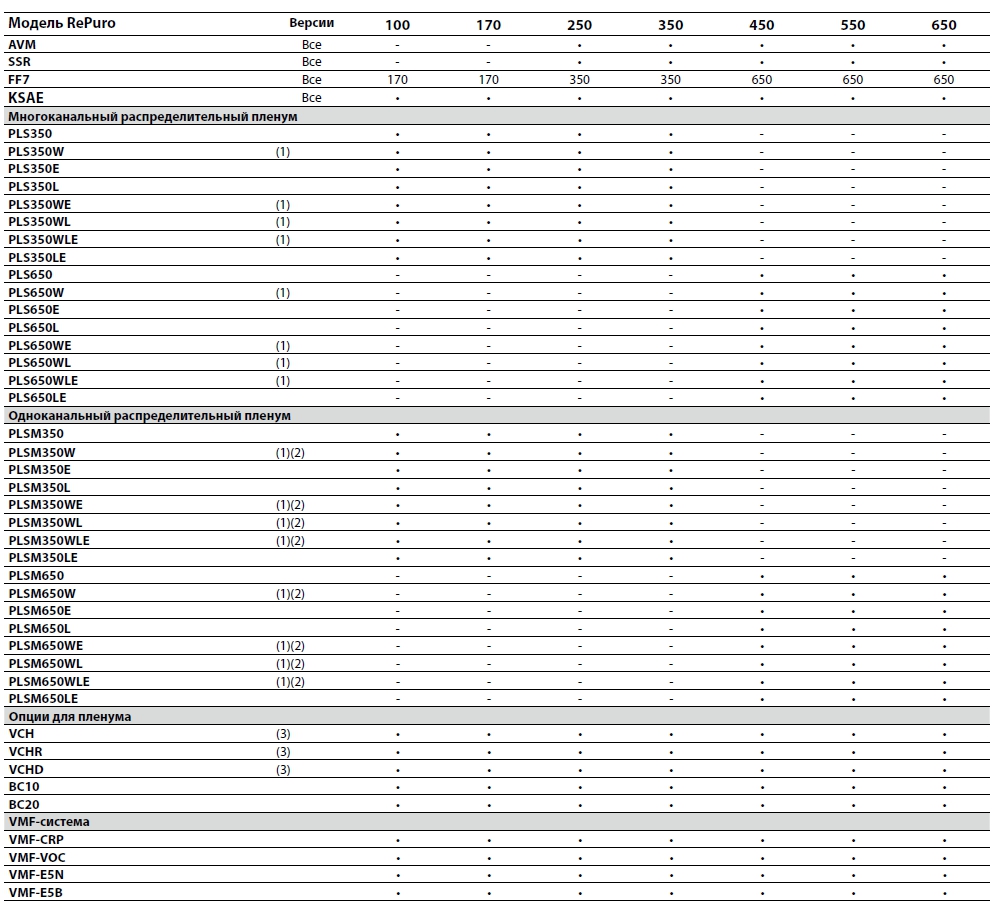

Дополнительное оборудование

  • AVM: Антивибрационные опоры
  • SSR: Ножки для напольного монтажа (RePuro 250-350-450- 550-650)
  • FF7: Воздушные фильтры F7
  • KSAE: датчик температуры наружного воздуха
  • PLS: Звукоизолированный многоканальный пленум с равномерным распределением воздуха в обслуживаемых зонах. Пленум может комплектоваться
    • электронагревателем;
    • УФ-лампой
    • водяным нагревателем (необходим регулирующий клапан).
  • PLSM: Одноканальный звукоизолированный пленум. Оснащение пленума
    • PLSM_E Электрический нагреватель;
    • бактерицидная лампа PLSM_L;
    • с водяным теплообменником PLSM_W (требуется регулирующий клапан).
  • VCH: Комплект состоящий из 3-ходового клапана с сервоприводом, медных соединений и трубок, предназначенный для опций PLS/PLSM с установленным водяным теплообменником. В режиме охлаждения требуется поддон для конденсата BC.
  • VCHR: Как VCH, но изолированный.
  • VCHD: Как VCH, но с 2-ходовым клапаном вместо трехходового.
  • BC: Вспомогательный поддон для сбора конденсата. BC10 для вертикальной установки. BC20 для горизонтальной установки
  • VMF-E5B: Панель центрального управления белого цвета, встраивается в стену. Экран LCD с подсветкой , сенсорная клавиатура дают возможность централизованно управлять всей гидравлической системой, максимально состоящей из: 64 локальных групп фанкойлов (1 master + до 5 slave); чиллера/ теплового насоса под управлением Modu_Control, GR3 и pCO2 / PCO3 (требуется интерфейс RS 485, реализован в опциях MODU-485A, AER485, AER485P2/ AER485P1) или насосов: до 12 насосов в локальной группе; бойлеров: автоматизация процесса получения горячей воды; перекрестноточные рекуператоры: максимально до 3 шт в составе приточно-вытяжных установок, управляемыми в т. ч. по датчикам качества воздуха VMF-VOC; модулем управления ГВС: с автоматизацией работы: перепускной вентель/ насос, электронагреватель, датчик температуры, биологическое обеззараживание контура.
  • VMF-E5N: Вариант панели VMF-E5B в черном корпусе
  • VMF-VOC: Датчик качества воздуха (см. соответствующий пункт в описании панели VMF-E5B).
  • VMF-CRP: Модуль расширения для управления котлами, насосами и рекуператорами тепла

(1) Требуется 3-ходовой клапан
(2) Если используется охладитель или возможны иные ситуации, при которых образуется конденсат, необходимо надлежащим образом изолировать компоненты установки
(3) В режиме охлаждения необходимо использовать поддон для сбора конденсата BC10 o 20

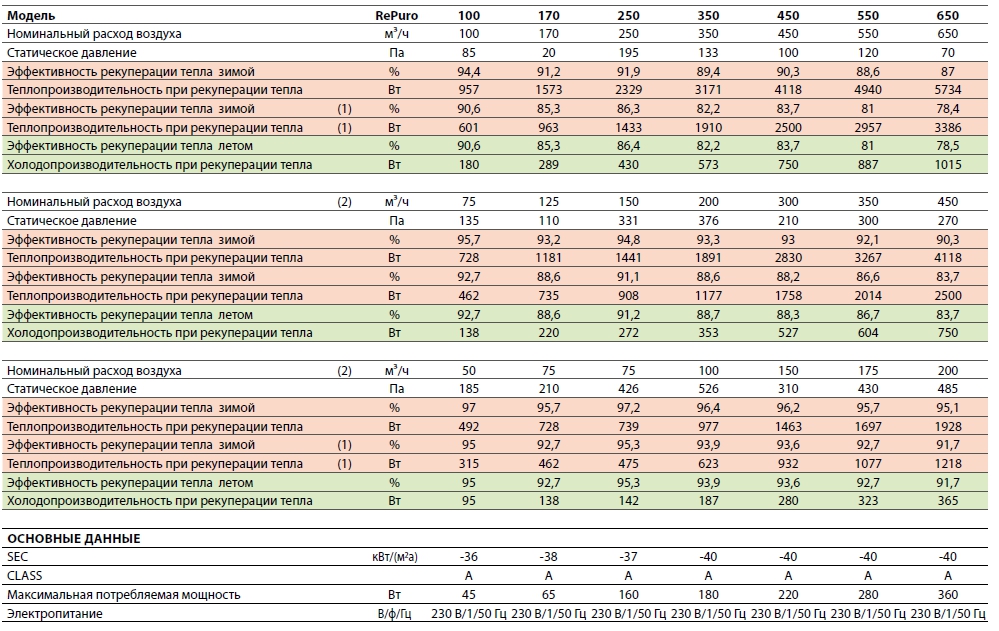

Технические данные

Рекуперация тепла зимой
Температура отработанного воздуха 20 °C, 50% влажности; Температура свежего воздуха -10 °C, 80% влажности.
(1) Температура отработанного воздуха 25° C, 27% влажности; Температура свежего воздуха 5 °C, 50% влажности (UNI EN308)
Рекуперация тепла летом
Температура отработанного воздуха 26 °C, 50% влажности; Температура свежего воздуха 32 °C, 50% влажности.
(2) Мощности, полученные с воздушными потоками, отличными от номинальных.

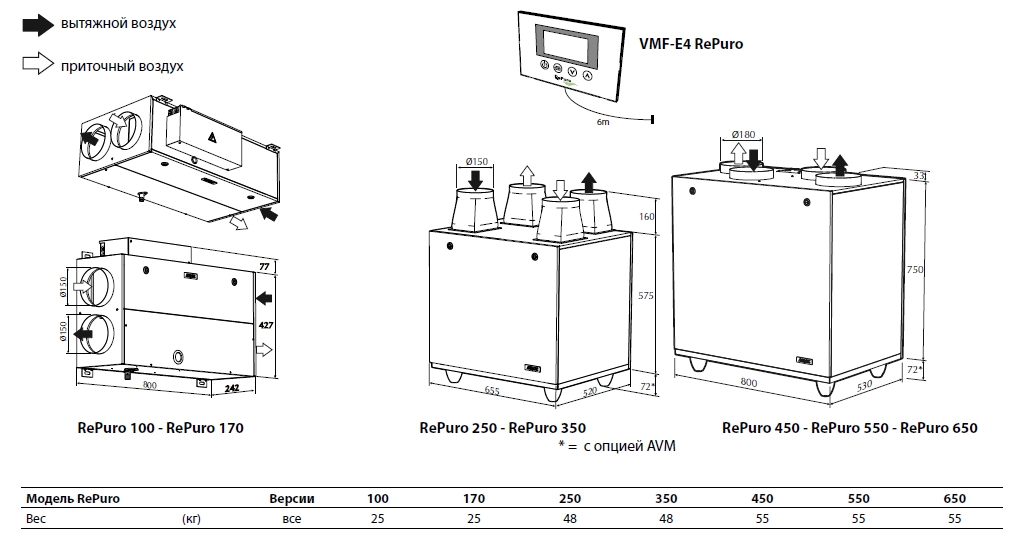

Габариты (мм)

Aermec RePuro Distribution
Этот полный спектр продуктов RePuro для воздухораспределительной сети, который в сочетании с инновационной серией приточно-вытяжных установок с энергоутилизацией предлагает проектировщикам, монтажникам и конечным потребителям энергоэффективное решение, быстро монтируемое, надежное, простое в обслуживании.

  • ПРОСТОЕ МОДОЛЬНУЕ СОЕДИНЕНИЕ УПРОЩАЕТ И УСКОРЯЕТ МОНТАЖ
  • УМЕНЬШЕННАЯ ВЫСОТА ВОЗДУХОВОДОВ ПОЗВОЛЯЮТ МОНТАЖ В ОГРАНИЧЕННОМ ПРОСТРАНСТВЕ
  • АНТИСТАТИЧЕСКАЯ И АНТИБАКТЕРИАЛЬНАЯ ЗАЩИТА
  • НАДЕЖНОСТЬ И ДОЛГОВЕЧНОСТЬ
  • СЕРТИФИЦИРОВАННЫЙ TÜV ПОЛУОВАЛЬНЫЙ ВОЗДУХОВОД

Пожалуйста, обратите внимание:

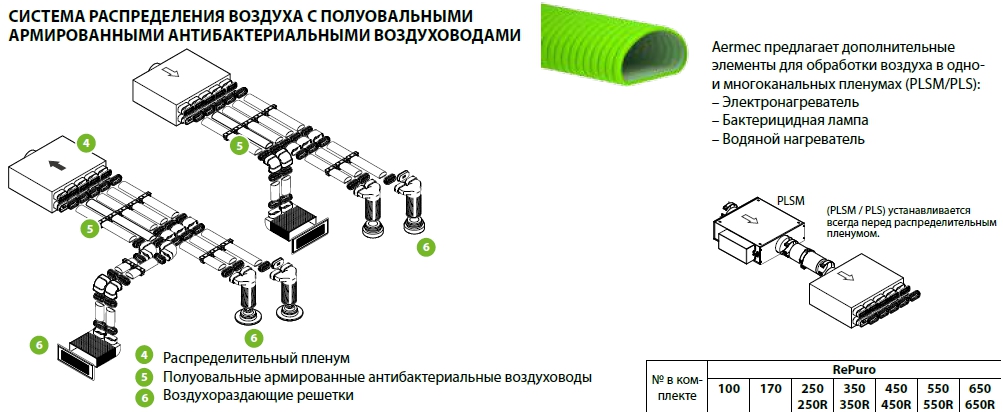

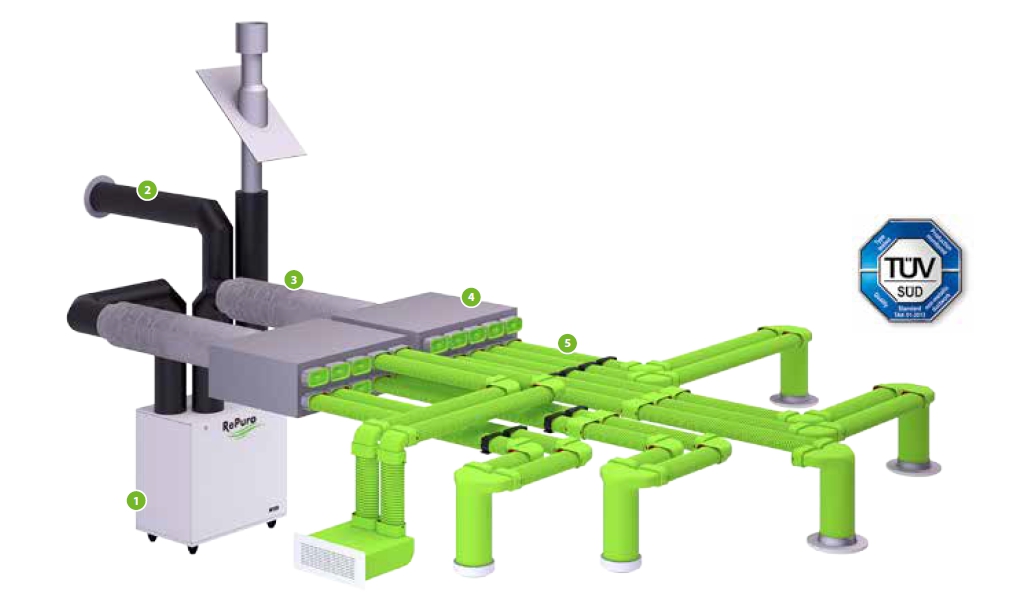

На рисунке показан пример установки с полуовальными армированными антибактериальными воздуховодами, состоящими из:

  1. блок рекуперации тепла RePuro;
  2. воздуховод для подачи/вытяжки воздуха;

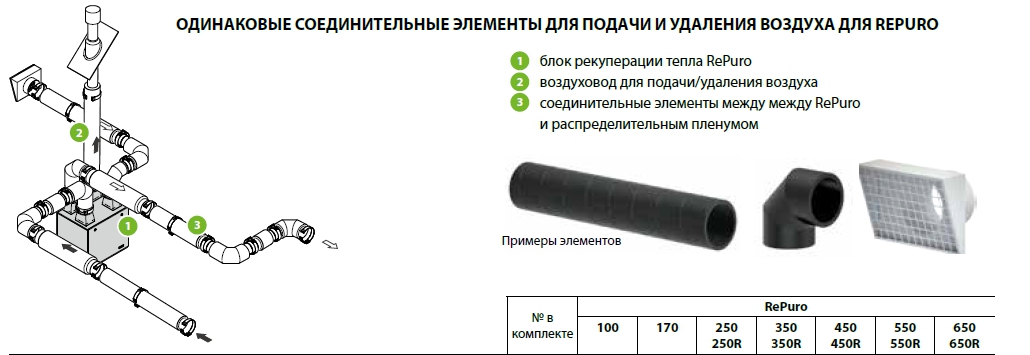

  3. соединение между RePuro и распределительным пленумом;
  4. распределительный пленум;
  5. распределение воздуха по полуовальным полужестким антибактериальным воздуховодам

Оборудование упомянутое в пункте 5, подразумевает две воздухораспределительные системы:

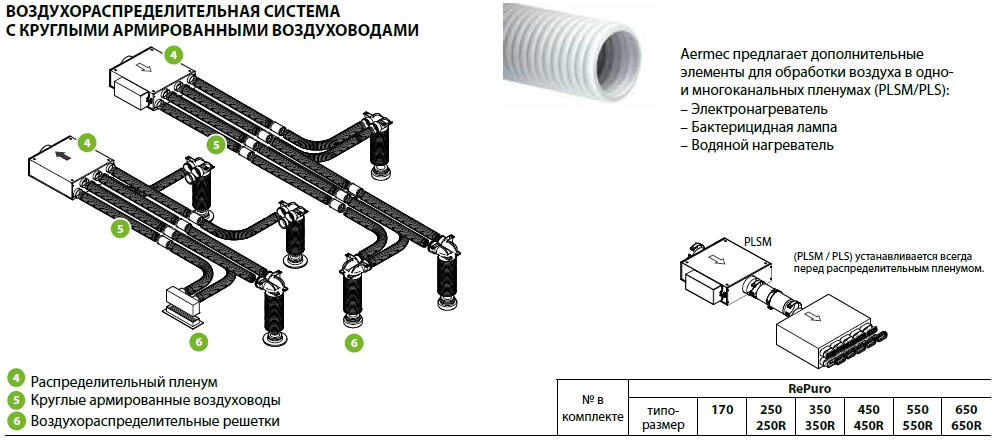

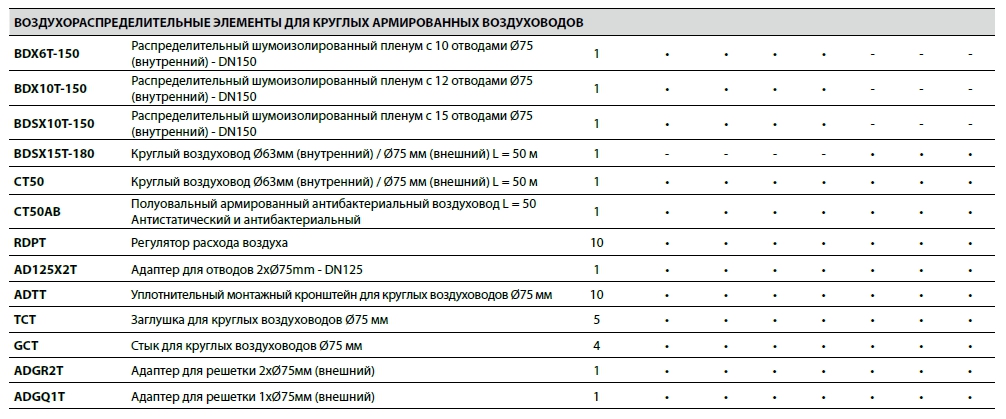

  • распределение воздуха по круглым армированными воздуховодам;

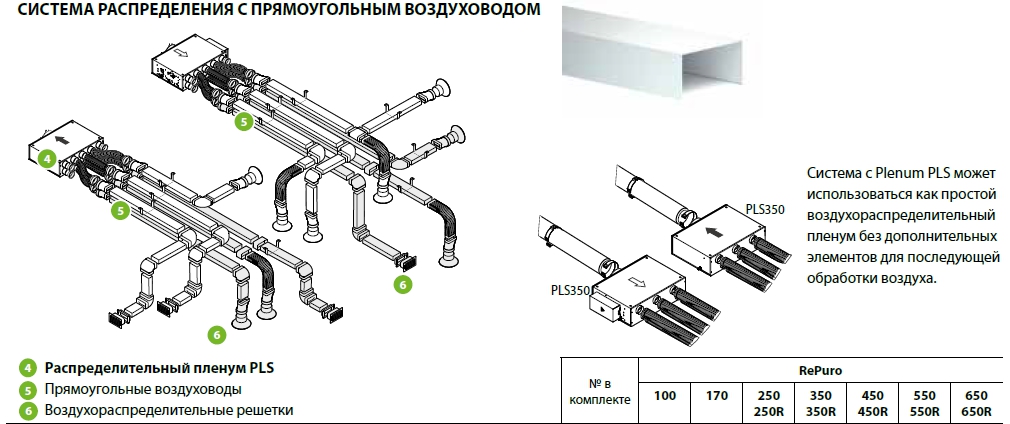

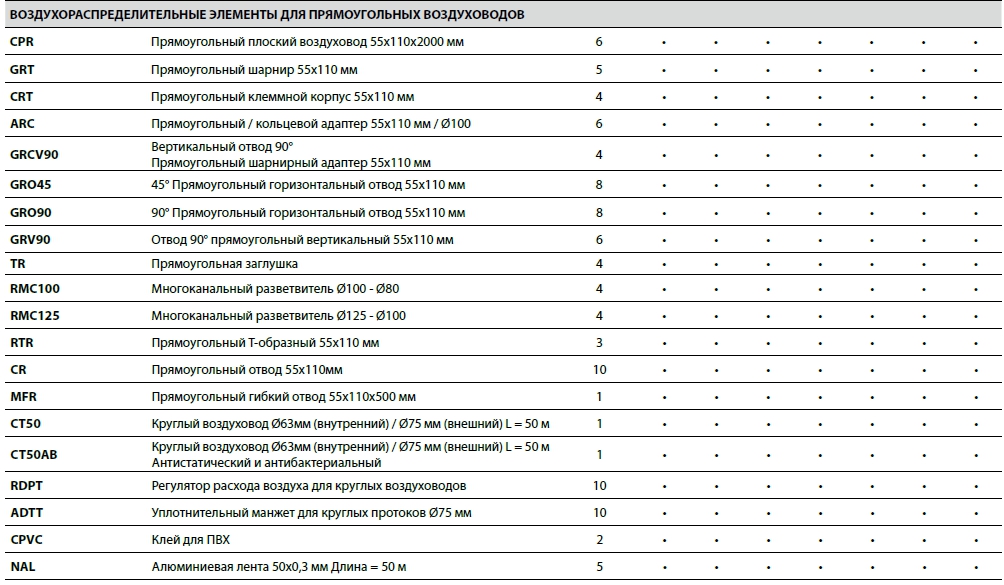

  • распределение воздуха по жестким прямоугольным воздуховодам.

Обратите внимание: для получения дополнительной информации о типах установок и принадлежностей обратитесь к специальной документации, имеющейся на веб-сайте Aermec www.aermec.com


Обратите внимание: для получения дополнительной информации о типах установок и принадлежностей обратитесь к специальной документации на веб-сайте Aermec www.aermec.com
