VED I 030-340

Фанкойл с инверторным бесщеточным двигателем (EC) для канальных систем. Холодопроизводительность 0,99 ÷ 5,82 кВт

  • ГОРИЗОНТАЛЬНАЯ ИЛИ ВЕРТИКАЛЬНАЯ УСТАНОВКА
  • МОДИФИКАЦИИ ДЛЯ 2Х ИЛИ 4Х-ТРУБНЫХ СИСТЕМ
  • 1 РЯДНЫЙ ТЕПЛООБМЕННИК ТОЛЬКО ДЛЯ НАГРЕВА (КОМПЛЕКТУЮЩИЕ BV)
  • ШИРОКИЙ СПЕКТР ВОЗМОЖНЫХ СТАТИЧЕСКИХ ДАВЛЕНИЙ
  • ДОСТУПНОЕ РАСПОЛОЖЕНИЕ ВЕНТИЛЯТОРНОГО АГРЕГАТА
  • ВОЗДУШНЫЙ ФИЛЬТР КЛАССА G3
  • ТЕПЛООБМЕННИК С ВОЗМОЖНОСТЬЮ ИЗМЕНЕНИЯ СТОРОНЫ ПОДКЛЮЧЕНИЯ ПРИ МОНТАЖЕ

Выбор модификации

Комбинируя многочисленные варианты можно подобрать такую модель, которая наиболее полно отвечает требованиям заказчика.

Кодовое обозначение опций:
1 2 3 4 5 6 7
| | | | |
Код Типоразмеры Кол-во рядов
основного
теплообменника
Кол-во рядов
основного
теплообменника
(только нагрев)
Инверторный
двигатель
1 2 3 4 5 6 7
| | | | |
VED 0 3 0 |

Особенности

  • Неавтономный кондиционер для канальных систем
  • Внутренняя установка
  • 3 или 4 рядный теплообменник для 2х трубной системы
  • 3 рядный основной теплообменник и дополнительный теплообменник только для нагрева для 4х трубной системы
  • Возможность изменения стороны гидравлических соединений при монтаже
  • Низкий перепад давления в теплообменнике
  • 3-ходовой клапан доп. оборудование
  • 2-ходовой клапан доп. оборудование для систем с переменным расходом
  • Центробежные вентиляторы с инверторным двигателем
  • Широкий спектр возможных статических давлений
  • Центробежные вентиляторы выполнены из антистатического пластика. Благодаря этому удалось снизить энергопотребление в сравнении с обычными вентиляторами
  • Вентиляторы с аэродинамическим профилем лопатки, специально разработанным для высоких расходов и статических давлений в сочетании с низкой шумностью
  • Данная модель совместима с системой управления VMF
  • Широкий выбор контроллеров
  • Широкий спектр аксессуаров чтобы удовлетворить все потребности заказчика
  • Прямоугольные фланцы уже интегрированы в раму кондиционера
  • Воздушный фильтр класса G3 с системой быстрого демонтажа для чистки и обслуживания
  • Внутренняя изоляция соответствует классу 1 по огнестойкости
  • Класс защиты IP20
  • Корпус вентиляторов легкоснимаемый и выполнен из пластика для эффективного очищения.

Дополнительное оборудование

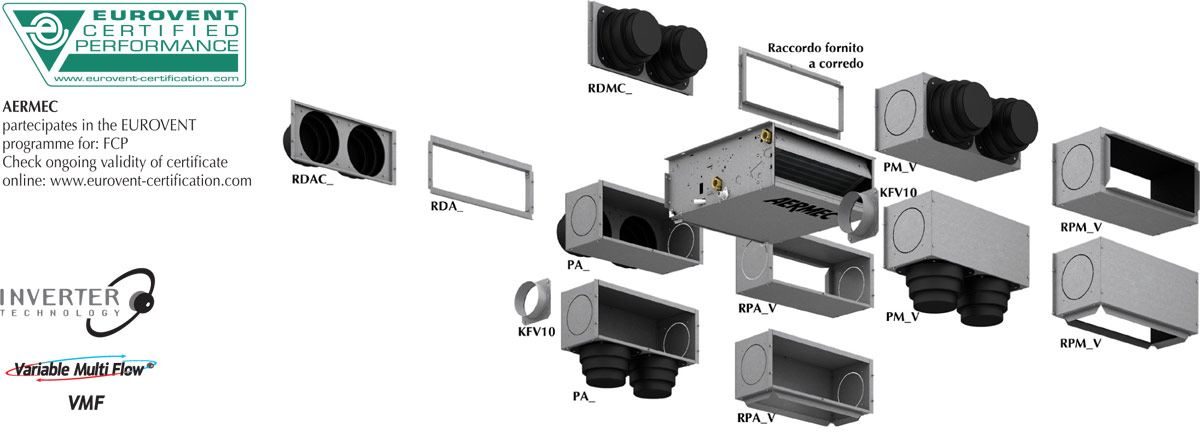

  • Дополнительное оборудование воздуховода
    Пленум из оцинкованной стали соединения:
    • RDA_V: Прямой патрубок с прямоугольным фланцем для подключения к воздуховоду. Из гальванизированной листовой стали.
    • RDAC_V: Прямой патрубок с округлым фланцем для подключения к воздуховоду. Из гальванизированной листовой стали.
    • RPA_V: Заборный патрубок с прямоугольным фланцем для подключения к воздуховоду с разворотом потока на 90°. Из гальванизированной листовой стали
    • RDMC_V: Прямой патрубок с округлым фланцем. Внутренняя изоляция.
    • PA_V: Воздухозаборная камера с круглым фланцем для подключения к воздуховоду. Из гальванизированной листовой стали.
    • RPM_V: Воздухораспределительный пленум с прямоугольным фланцем для подключения к воздуховоду. Из гальванизированной листовой стали, с внутренней изоляцией.
    • PM_V: Воздухораспределительный пленум с круглыми фланцами для подключения к воздуховоду. Из гальванизированной листовой стали, с внутренней изоляцией, с фланцами из пластика.
    • PMZ: Пленум с моторизованными заслонками (подробнее см в соответствующей документации).
    • KFV10: Набор круглых фланцев для воздухозаборного / воздухоразделительного пленума.

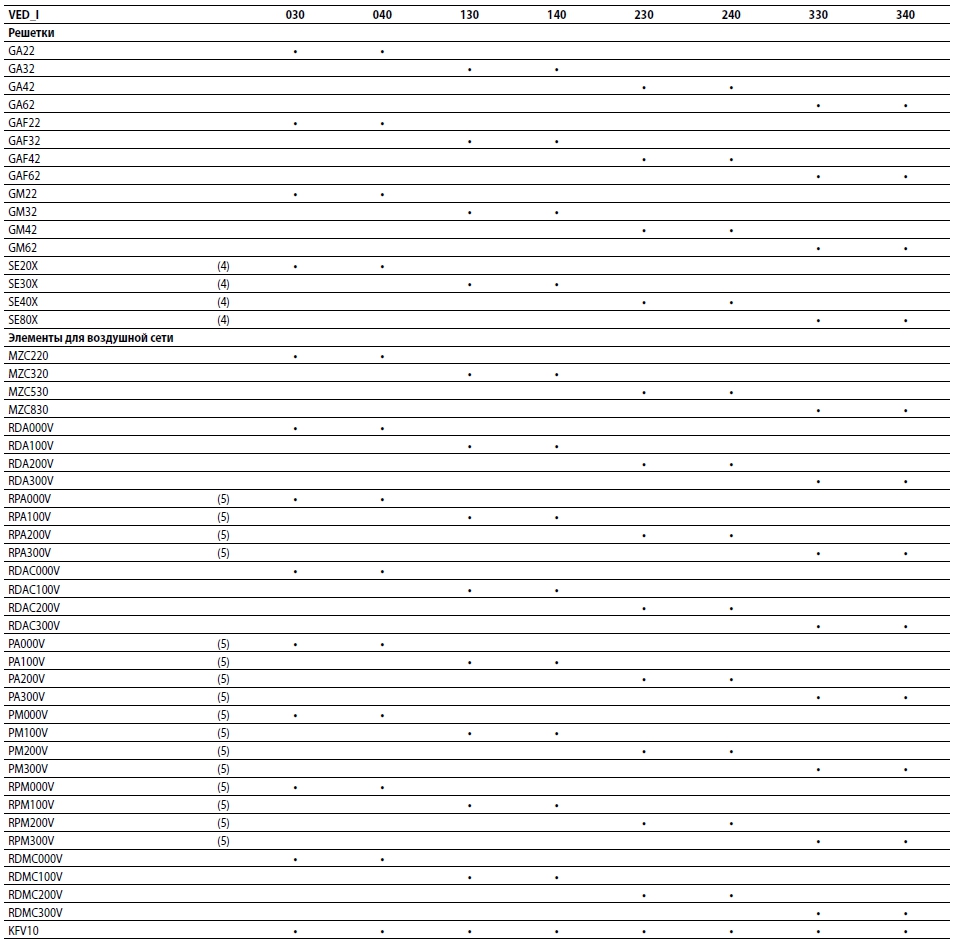

  • Нагнетательные и воздухозаборные решетки:
    • GA: Жалюзи воздухозаборника с фиксированным положением створок.
    • GAF: Жалюзи воздухозаборника с фиксированным положением створок и фильтром.
    • : Жалюзи воздуховыводящей системы с регулируемым положением створок.
    • SE: Жалюзи для подачи свежего воздуха в помещение с регулируемыми вручную створками.
  • МОНТАЖНЫЕ ПРИНАДЛЕЖНОСТИ
    • AMP: Комплект оборудования для установки
    • ВС: Вспомогательный поддон для сбора конденсата.
    • DSC4: Дренажная система, применяемая в тех случаях, когда естественный отток конденсата невозможен.
    • ZX: Опоры корпуса для скрытной установки доводчиков.
  • ДЛЯ НАГРЕВАТЕЛЬНЫХ ТЕПЛООБМЕННИКОВ
    • BV: Однорядный водяной теплообменник
  • ВОДЯНЫЕ КЛАПАНЫ

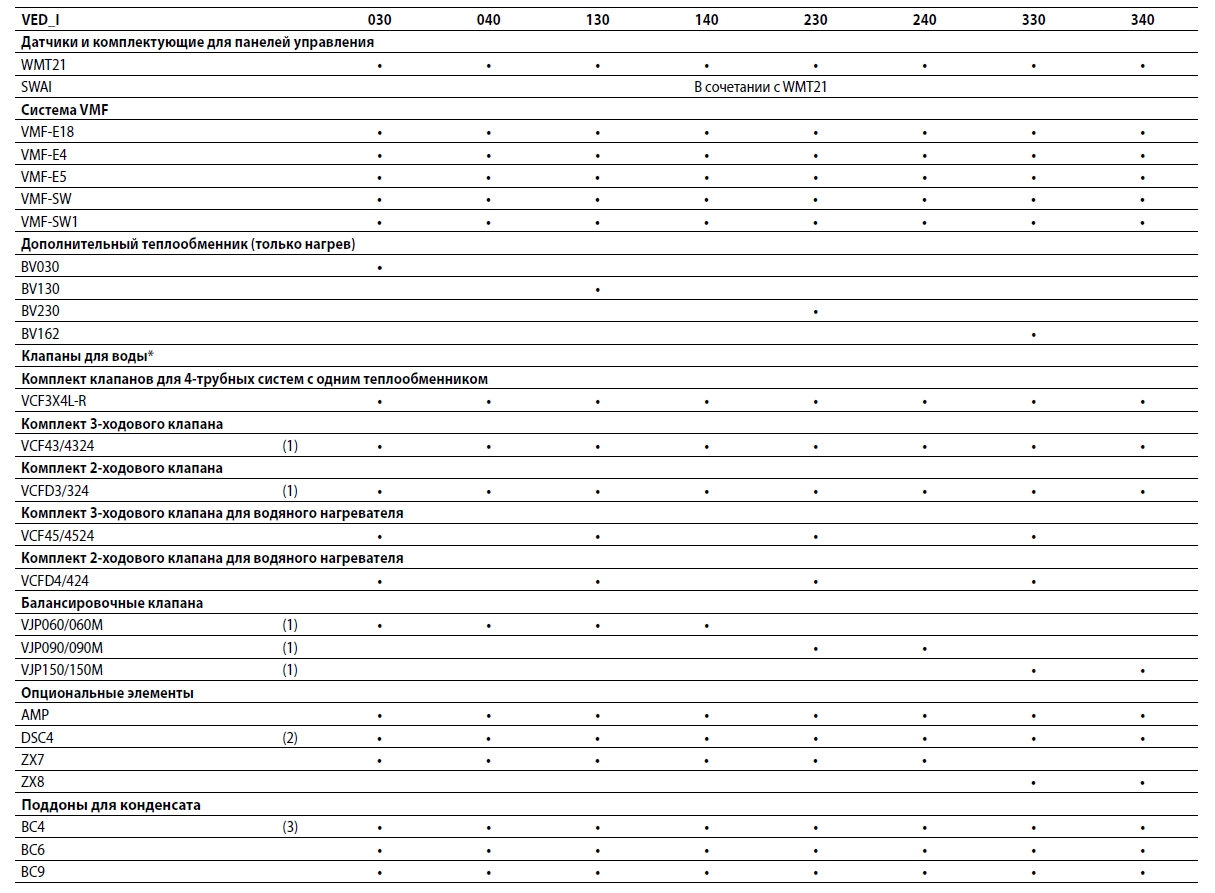

    Для основного теплообменника 230 В ~ 50 Гц / 24 ~ 50 Гц
    • VCF43/ 4324: Комплект, состоящий из 3-х ходового клапана с приводом, изоляции, медных трубок и присоединительных элементов. Для нагревательных теплообменников.
    • VCFD3/324: Комплект оборудования, включающий двухходовой вентиль, изоляцию, соединительные элементы и медные трубки
  • Только для нагревательных теплообменников 230 В ~ 50 Гц / 24 ~ 50 Гц
    • VCF45/ 4543: Комплект, состоящий из 3х.ходового клапана с приводом, медных трубок и присоединительных элементов. Для нагревательных теплообменников.
    • VCFD4/424: Комплект оборудования, включающий двухпозиционный вентиль, соединительные элементы и медные трубки.
    • VCF3X4: Комплект клапанов, разработанный для фанкойлов с одним теплоомеником, устанавливаемых в четырехтрубных системах. Комплект включает в себя специальный трехходовой клапан в изоляции и комплект подсоединительный трубокВерсия для VCF3X4L левосторонние соединение с фанкойлом.
      Версия для VCF3X4R правосторонние соединение с фанкойлом.
      Электропитание 230 В ~ 50 Гц.
  • ПАНЕЛИ УПРАВЛЕНИЯ
    • Характеристики панелей управления приведены отдельно. Некоторые панели управления требуют применения дополнительных элементов. Пожалуйста, обращайтесь к соответствующей документации.
    • WMT21: Панель управления с электронным термостатом. Устанавливается на стене помещения.
    • SWAI: датчики температуры воды и воздуха для панели WMT21.
  • СИСТЕМА VMF
    • Система VMF: полные характеристики данной системы приведены в отдельном документе. Некоторые компоненты системы VMF требуют использования дополнительных компонентов. Пожалуйста, обращайтесь к соответствующей документации.

(1) Все Пленумы (RPA_V; PA_V; RPM_V; PM_V) имеют круговые выхлопы (Ø = 150 мм) по обеим сторонам, которые могут быть удалены и использованы с доп. оборудованием. Все пленумы (RPA_V; PA_V; RPM_V; PM_V) могут иметь забор/выброс как прямой, так и вниз (прямо или вниз при горизонтальной установке).
(2) Клапаны комплектов VCF и поддон ВС4 не могут быть установлены вместе на одном фанкойле.
(3) Доп. оборудование DSC4 не совместимо с AMP и BC4 - Bc6 - BC9.
(4) Доп. оборудование SE должно быть объединено с ножками ZX.

Технические данные

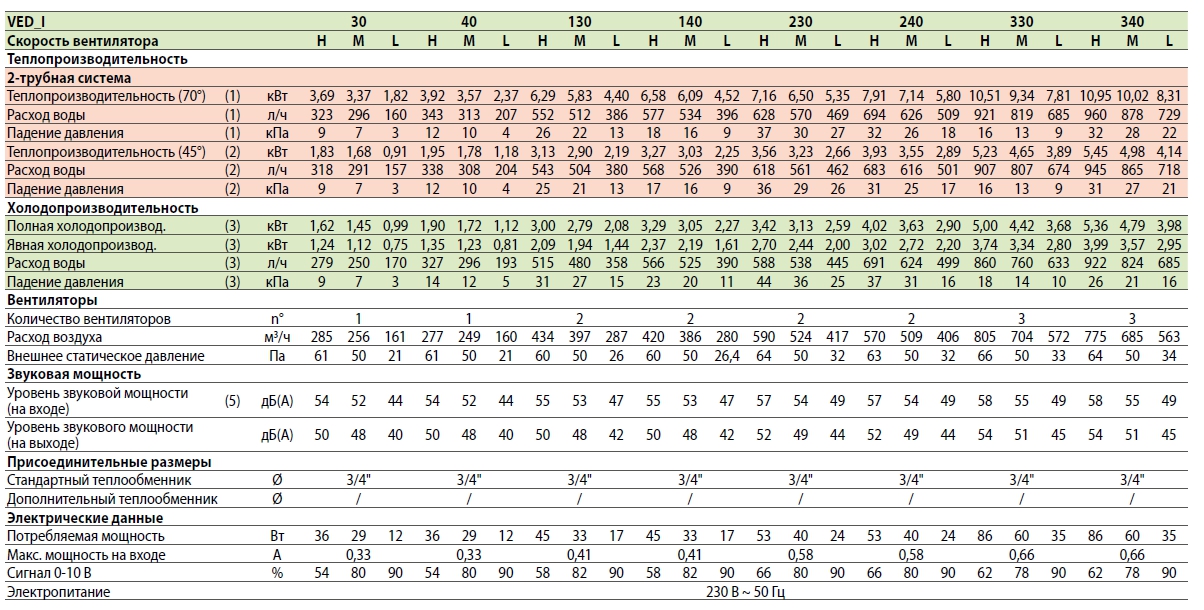

H макс.скорость; M средняя скорость; L миним.скорость
Режим нагрева
Конфигурация 2-х трубной системы
(1) Температура воздуха в помещении 20°C .; Температура воды на входе 70°С; ΔТ воды 10°С
2х трубная конфигурация системы (EUROVENT)
(2) Температура воздуха в помещении 20°C .; Температура воды на входе 50°С; Расход воды, как в режиме охлаждения
* Конфигурация 4-х трубная система(с дополнительным теплообменником) (BV)
(3) Температура воздуха в помещении 20°C .;Температура воды на входе 70°С; ΔТ воды 10°С
Режим охлаждения (EUROVENT)
(4) температура воздуха в помещении 27°С /19°С .; Температура воды на входе 7°С; ΔТводы 5°С
ЗВУКОВАЯ МОЩНОСТЬ. Aermec определяет величину звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2 в соответствии с требованиями сертификации Eurovent
Примечание: Для получения более подробной информации, обратитесь к программе подбора или технической документации на веб-сайте www.aermec.com

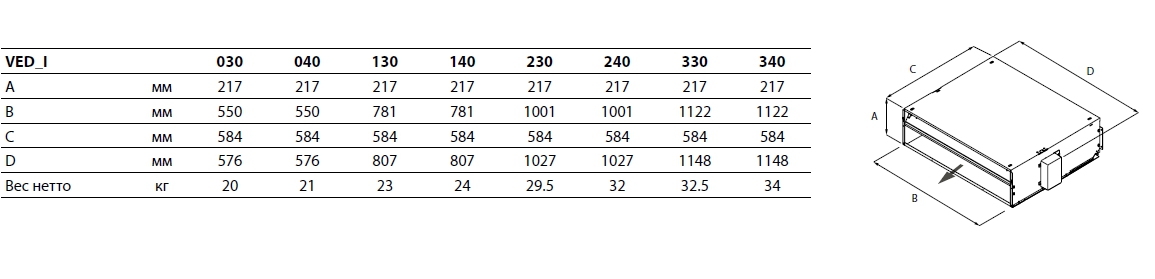

Размеры (mm)

VED: 030I - 040I - 130I - 140I - 230I - 240I - 330I - 340I
