VED 030-340

Вентиляторный доводчик для канальных систем с холодопроизводительностью от 0,99 до 5,82 кВт

  • ГОРИЗОНТАЛЬНАЯ ИЛИ ВЕРТИКАЛЬНАЯ УСТАНОВКА
  • МОДИФИКАЦИИ ДЛЯ 2Х ИЛИ 4Х-ТРУБНЫХ СИСТЕМ
  • ОДНОРЯДНЫЙ ТЕПЛООБМЕННИК ТОЛЬКО ДЛЯ НАГРЕВА (КОМПЛЕКТУЮЩИЕ BV)
  • ШИРОКИЙ СПЕКТР ВОЗМОЖНЫХ СТАТИЧЕСКИХ ДАВЛЕНИЙ
  • ДОСТУПНОЕ РАСПОЛОЖЕНИЕ ВЕНТИЛЯТОРНОГО АГРЕГАТА
  • ВОЗДУШНЫЙ ФИЛЬТР КЛАССА G3
  • ТЕПЛООБМЕННИК С ВОЗМОЖНОСТЬЮ ИЗМЕНЕНИЯ СТОРОНЫ ПОДКЛЮЧЕНИЯ ПРИ МОНТАЖЕ

Выбор модификации

Комбинируя многочисленные варианты можно подобрать такую модель, которая наиболее полно отвечает требованиям заказчика.

Кодовое обозначение опций:
1 2 3 4 5 6
| | | |
Код Типоразмеры Основной
теплообменник
0

Пример кодового обозначения:
1 2 3 4 5 6
| | | |
VED 0 3 0

(VED030 = Кондиционер 5-го типоразмера, с трехрядным основным теплообменником и двухрядным нагревателем)

Особенности

  • Неавтономный кондиционер для канальных систем
  • Сертифицирован EUROVENT по программе LCP
  • Возможность горизонтальной или вертикальной установки
  • Для установки внутри помещений
  • Доступно 8 типоразмеров
  • Модификации для двухтрубных систем с 3х- или 4х-рядными теплообменниками
  • Модификации для четырёхтрубных систем с 3х или 4х.рядными основными теплообменниками и 1 или 2х. рядными нагревательными теплообенниками
  • Низкие потери давления в теплообменниках
  • 3х-ходовой клапан в списке опций
  • 2х-ходовой клапан в списке опций для работы с системами с переменным расходом
  • 6-7 скоростей вентилятора, из которых 3 можно выбрать
  • Широкий спектр возможных статических давлений
  • Центробежные вентиляторы выполнены из антистатического пластика. Благодаря этому удалось снизить энергопотребление в сравнении с обычными вентиляторами
  • Вентиляторы с аэродинамическим профилем лопатки, специально разработанным для высоких расходов и статических давлений в сочетании с низкой шумностью
  • Данная модель совместима с системой управления VMF
  • Широкий выбор панелей
  • Широкий спектр аксессуаров чтобы удовлетворить все потребности заказчика
  • Прямоугольные фланцы уже интегрированы в раму кондиционера
  • Воздушный фильтр класса G3 с системой быстрого демонтажа для чистки и обслуживания
  • Внутренняя изоляция соответствует классу 1 по огнестойкости
  • Класс защиты IP20
  • Простая установка и обслуживание
  • Изготовлено в полном соответствии

Дополнительное оборудование

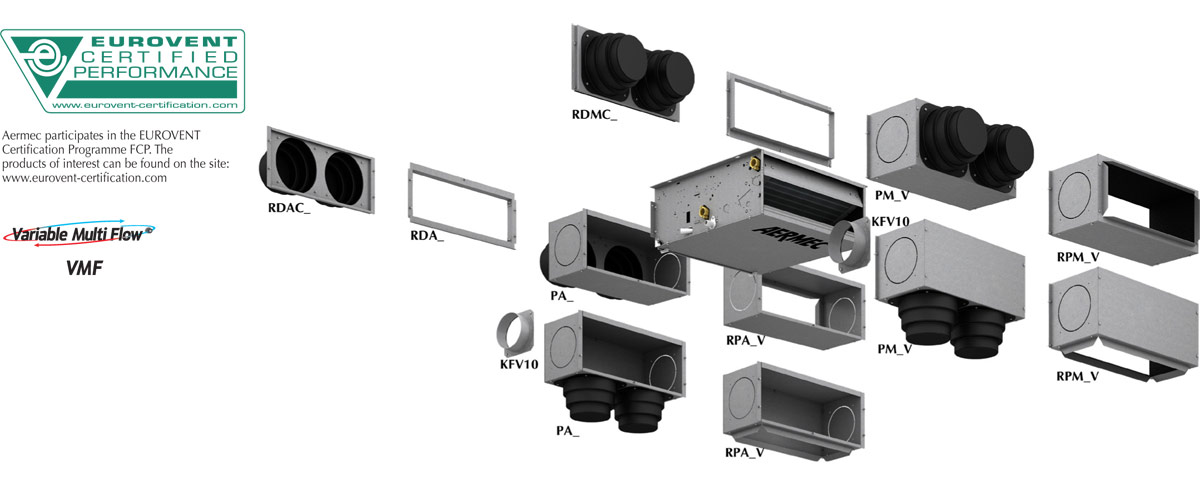

  • Дополнительное оборудование воздуховода Пленум из оцинкованной стали соединения:
    • RDA_V: Прямой патрубок с прямоугольным фланцем для подключения к воздуховоду. Из гальванизированной листовой стали.
    • RDAC_V: Прямой патрубок с округлым фланцем для подключения к воздуховоду. Из гальванизированной листовой стали.
    • RPA_V: Заборный патрубок с прямоугольным фланцем для подключения к воздуховоду с разворотом потока на 90°. Из гальванизированной листовой стали
    • RDMC_V: Прямой патрубок с округлым фланцем. Внутренняя изоляция.
    • PA_V: Воздухозаборная камера с круглым фланцем для подключения к воздуховоду. Из гальванизированной листовой стали.
    • RPM_V: Воздухораспределительный пленум с прямоугольным фланцем для подключения к воздуховоду. Из гальванизированной листовой стали, с внутренней изоляцией.
    • PM_V: Воздухораспределительный пленум с круглыми фланцами для подключения к воздуховоду. Из гальванизированной листовой стали, с внутренней изоляцией, с фланцами из пластика.
    • KFV10: Круглый фланец для патрубков. Из пластика.
  • Нагнетательные и воздухозаборные решетки:
    • GA: Жалюзи воздухозаборника с фиксированным положением створок.
    • GAF: Жалюзи воздухозаборника с фиксированным положением створок и фильтром.
    • : Жалюзи воздуховыводящей системы с регулируемым положением створок.
    • SE: Жалюзи для подачи свежего воздуха в помещение с регулируемыми вручную створками.
  • МОНТАЖНЫЕ ПРИНАДЛЕЖНОСТИ
    • AMP: Комплект оборудования для установки
    • ВС: Вспомогательный поддон для сбора конденсата.
    • DSC4: Дренажная система, применяемая в тех случаях, когда естественный отток конденсата невозможен.
    • ZX: Опоры корпуса для скрытной установки доводчиков.
  • Для нагревательных теплообменников
    • BV: Однорядный водяной теплообменник.
  • ВОДЯНЫЕ КЛАПАНЫ
    Для основного телпообменника 230 В~50 Гц / 24~50 Гц
    • VCF43 / 4324: Комплект, состоящий из 3х.ходового клапана с приводом, изоляции, медных трубок и присоединительных элементов.
    • VCFD3 / 324: Комплект оборудования, включающий двухпозиционный вентиль, изоляцию, соединительные элементы и медные трубки.
  • Только для нагревательных теплообменников 230 В ~ 50 Гц / 24 ~ 50 Гц
    • VCF45/ 4543: Комплект, состоящий из 3х.ходового клапана с приводом, медных трубок и присоединительных элементов.
    • VCFD4/424: Комплект оборудования, включающий двухпозиционный вентиль, соединительные элементы и медные трубки
    • VCF3X4 - Комплект клапанов, разработанный для фанкойлов с одним теплоомеником, устанавливаемых в четырехтрубных системах. Комплект включает в себя специальный трехходовой клапан в изоляции и комплект подсоединительный трубок.Версия для VCF3X4L левосторонние соединение с фанкойлом.
      Версия для VCF3X4R правосторонние соединение с фанкойлом. Электропитание 230 В ~ 50 Гц.

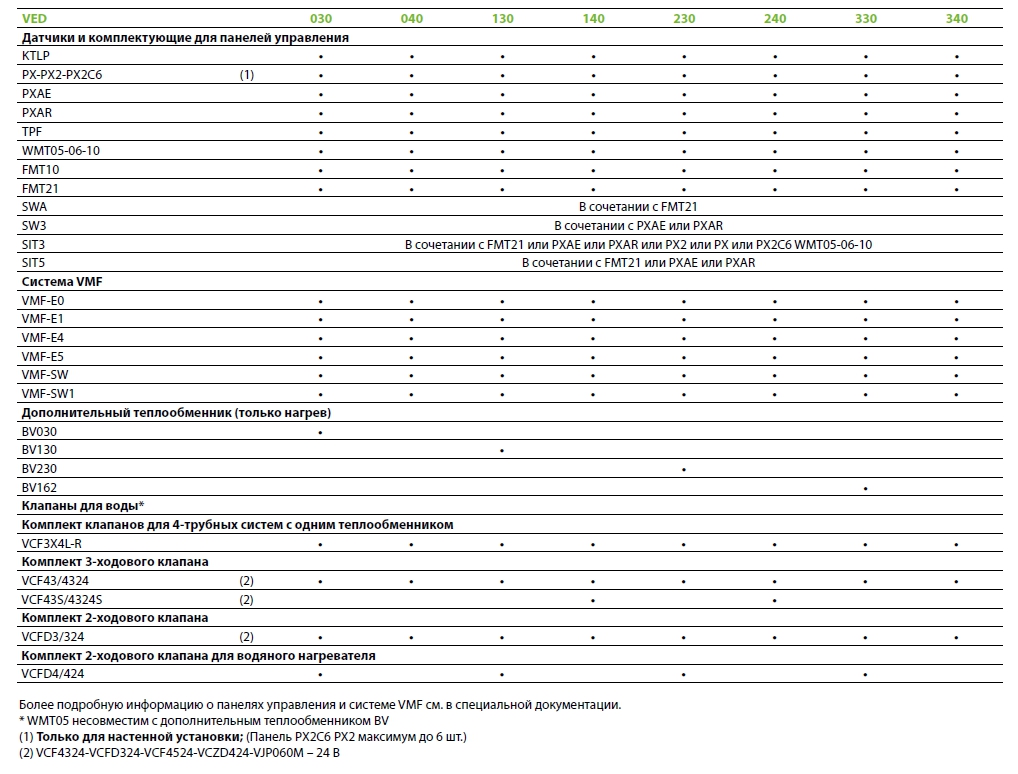

  • ПАНЕЛИ УПРАВЛЕНИЯ
    • Характеристики панелей управления приведены отдельно. Некоторые панели управления требуют применения дополнительных элементов. Пожалуйста, обращайтесь к соответствующей документации.
    • АКСЕССУАРЫ ДЛЯ ПАНЕЛЕЙ УПРАВЛЕНИЯ
    • SIT3: интерфейсная карта термостата, ОБЯЗАТЕЛЬНАЯ опция для кондиционера серии VED при его работе с любыми панелями управления кроме системы VMF.
    • SIT5: интерфейсная карта термостата. Позволяет создать сеть (максимально из 3 шт.) кондиционеров VED, управляющихся одним централизованным пультом РХАЕ.
    • SW3: Датчик температуры воды для использования совместно с панелью РХАЕ.
    • SWA: Датчик температуры воздуха и воды для пульта управления FMT21.
  • СИСТЕМА VMF
    • Система VMF : полные характеристики данной системы приведены в отдельном документе. Некоторые компоненты системы VMF требуют использования дополнительных компонентов. Пожалуйста, обращайтесь к соответствующей документации.

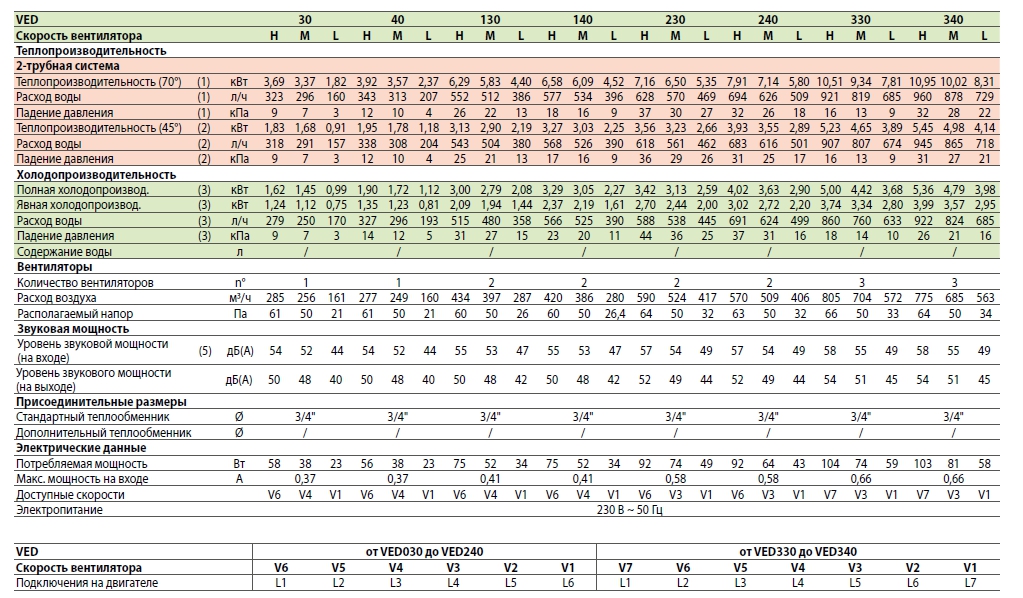

Технические данные


H макс.скорость; M средняя скорость; L миним.скорость
Режим нагрева
Конфигурация 2-х трубной системы
(1) Температура воздуха в помещении 20°C .; Температура воды на входе 70°С; ΔТ воды 10°С
2-х трубная конфигурация системы (EUROVENT)
(2) Температура воздуха в помещении 20°C .; Температура воды на входе 50°С; Расход воды, как в режиме охлаждения
* Конфигурация 4-х трубная система(с дополнительным теплообменником) (BV)
(3) Температура воздуха в помещении 20°C .;Температура воды на входе 70°С; ΔТ воды 10°С
Режим охлаждения (EUROVENT)
(4) температура воздуха в помещении 27°С /19°С .; Температура воды на входе 7°С; ΔТ воды 5° С
ЗВУКОВАЯ МОЩНОСТЬ
Aermec определяет величину звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2 в соответствии с требованиями сертификации Eurovent
Примечание: Для получения более подробной информации, обратитесь к программе подбора или технической документации на веб-сайте www.aermec.com

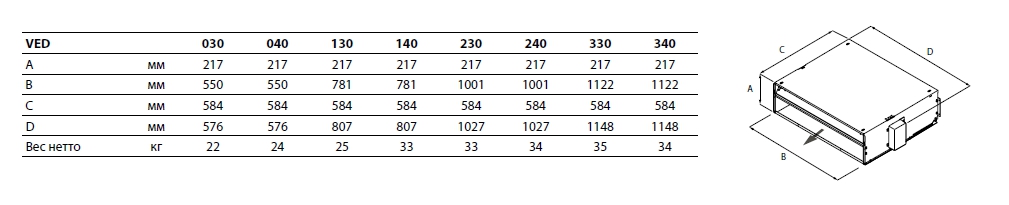

Размеры (mm)

VED: 030 - 040 - 130 - 140 - 230 - 240 - 330 - 340
