RPLI

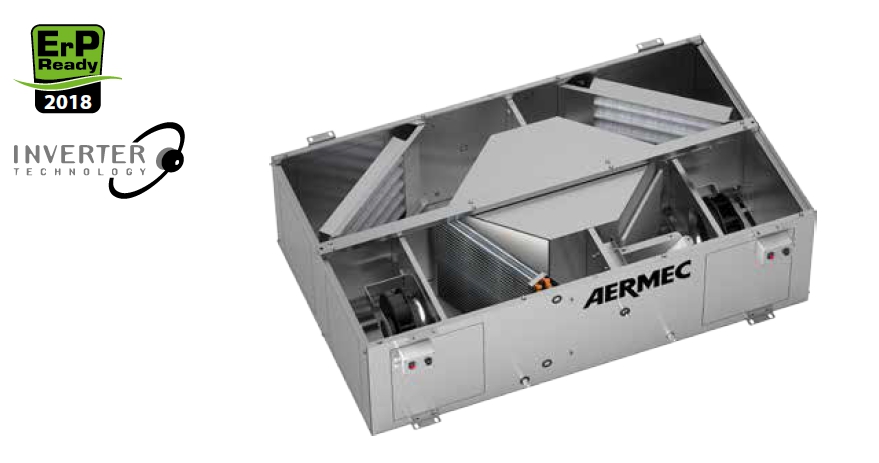

Приточно-вытяжная установка с пластинчатым перекрестноточным энергоутилизатором

  • ПРОСТОЙ И БЫСТРЫЙ МОНТАЖ
  • ВЕРСИИ С ВОДЯНЫМ НАГРЕВАТЕЛЕМ ИЛИ ВТОРЫМ ЭЛЕКТРИЧЕСКИМ ПОДОГРЕВОМ


Описание

Приточно-вытяжная установка RPLI для горизонтального внутреннего монтажа позволяет сочетать максимальный комфорт с эффективным энергосбережением. В современном строительстве год от года растет потребность в механической вентиляции, которая подразумевает последующее удаление воздуха, на обработку которого было затрачено значительное количество энергии. Данное оборудование снабжено перекрестноточным рекуператором, в котором происходит эффективный теплообмен между потоком приточного и вытяжного воздуха. За счет чего приточный воздух подогревается или охлаждается в зависимости от времени года, экономя таким образом энергию. Может интегрироваться в системы с фреоновым или жидкостным охлаждением (отоплением).

Версия для горизонтальной установки:

  • RPLI: Стандартная, расположение вентилятора Тип 1 (см. рисунок)
  • RPLI_W: С водяным теплообменником Охлаждение/нагрев для типоразмеров 030-100 Нагрев для типоразмеров 140-400
  • RPLI_E: С электрической нагревательным теплообменником

  • Приточно-вытяжная установка с алюминиевым пластинчатым перекрестноточным энергоутилизатором с теплопроизводительностью согласно европейской норме 1253, для жилых помещений с поддоном для конденсата
  • Воздушный By-pass подача наружного воздуха регулируется внутренней воздушной заслонкой, выполняющую функцию фрикулинга и защиту от обмерзания.
  • Синтетический фильтр класса M5 соответствует EN779, размещен по ходу вытяжного воздуха
  • Синтетический фильтр класса F7 соответствует EN779, размещен по ходу приточного воздуха
  • Сэндвич-панели из оцинкованной стали с наполнением из полиуретана в качестве изоляции 45 кг/м3 и толщиной 25 мм. Полиуретан соответствует стандарту UL 94 класса HBF и панели со стандартом NF P 512: 1986 в классе M1.
  • Поддон для сбора конденсата из оцинкованной стали
  • Простой доступ к вентгруппе, снизу для типоразмеров 030-100, с боку для типоразмеров 140-400
  • Простой доступ к вентгруппе сверху и снизу для типоразмеров 030-100, с боку для типоразмеров 140-400
  • Электродвигатель вентилятора регулируется плавным сигналом 0-10 В постоянного тока, аксессуар RVC


Дополнительное оборудование

  • M4F_: секция с предварительным фильтром класса G4 (в соответствии с EN779), монтируется на входе наружного воздуха.
  • MBF_: секция с водяным охлаждением и поддоном для сбора конденсата (только для типоразмеров 140-400).
  • MBP_: секция с водяным нагревателем второй ступени.
  • MBE_: секция с электрическим теплообменником (функция защиты от замораживания и/или пост-нагрева).
  • MSU_: секция с шумоглушителем. Аксессуар поставляется в кол-ве 1 шт.
  • FGC_: круглые фланцы. Аксессуар поставляется в кол-ве 1 шт.
  • P5F: датчик дифференциального давления для фильтра M5.
  • P7F: датчик дифференциального давления для фильтра F7.
  • RVC_: регулятор скорости для ЕС вентилятора, доступный для типоразмера 400. Аксессуар поставляется в кол-ве 2 шт.

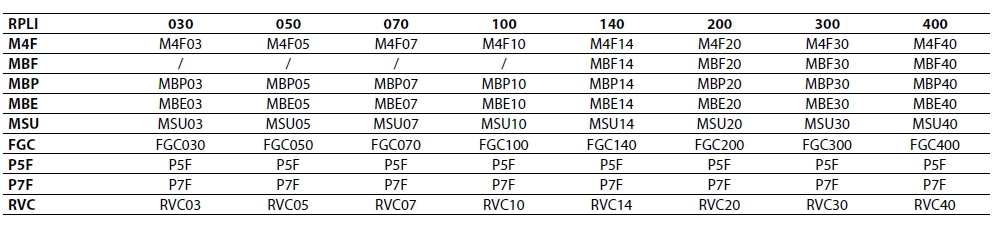

Совместимость комплектующих

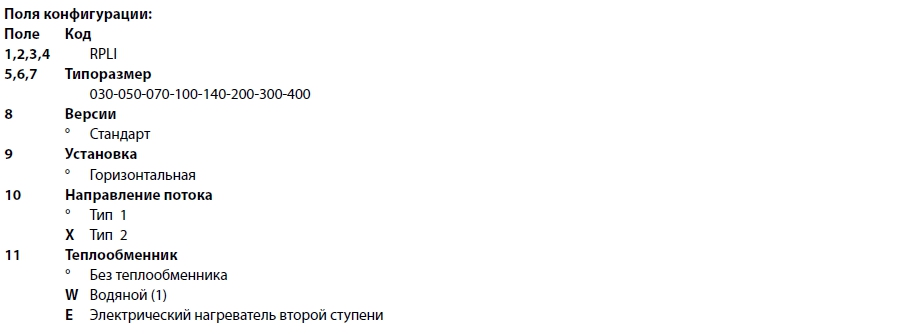

Выбор модификации

Оперируя различными вариантами можно подобрать такую модель, которая наиболее точно соответствует требованиям заказчика

(1) Может использоваться с охлажденной водой только в типоразмерах 030-100, типоразмеры 140-400 можно использовать только с горячей водой. Пример обозначения: RPL030 (базовый рекуператор) RPLI030W (рекуператор с водяным теплообменником), RPLI030X (рекуператор тепла с направлением потока Тип 2).
Каждая опция представляется соответствующим образом, поэтому нет необходимости указывать (кроме коммерческого кода) стандартные опции (обозначенные символом 0).

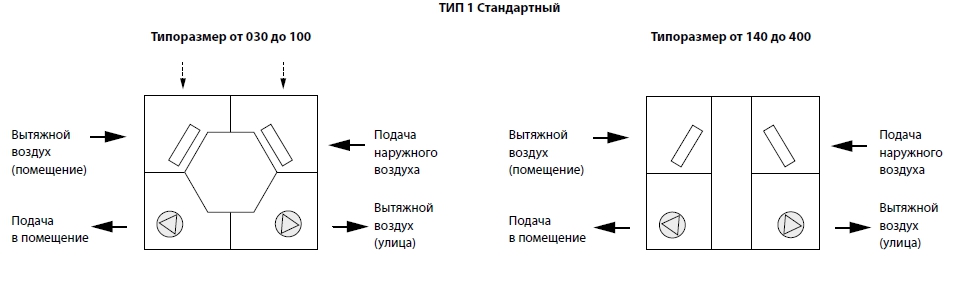

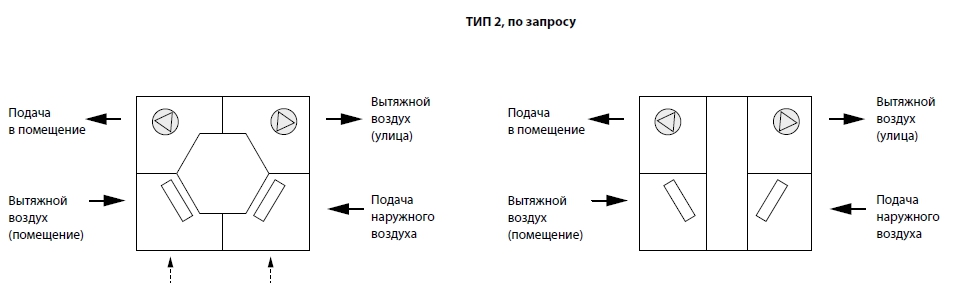

Варианты монтажа

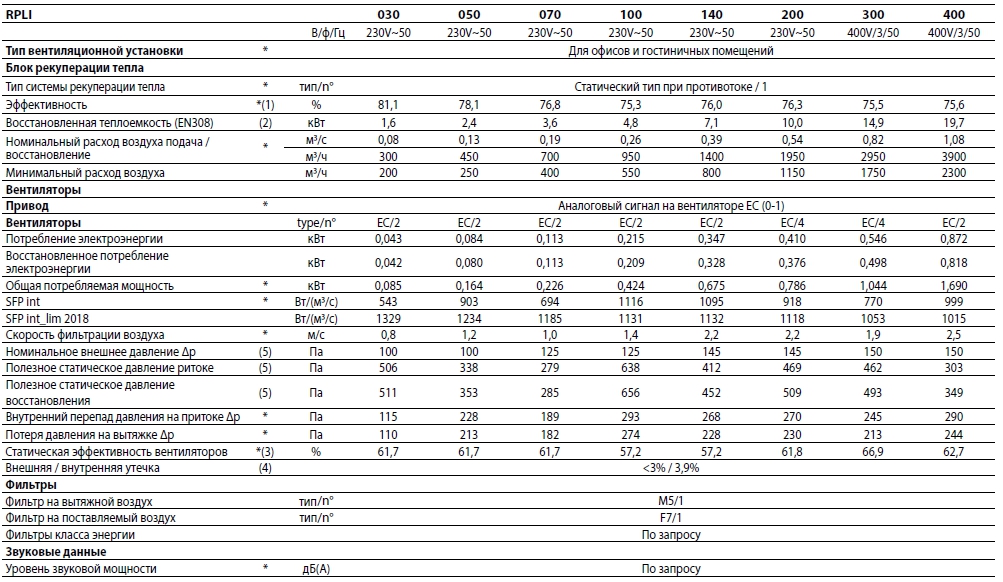

Технические данные

* Информация в соответствии с Приложением V к регламенту ЕС № 1253/2014
Удельная мощность вентилятора SFP
(1) Соотношение между коэффициентом нагрева воздуха на входе и потерей нагрева воздуха на выходе, относящимся к наружной температуре, измеренным в сухих исходных условиях, с сбалансированным массовым расходом, так и разностью внутреннего / внешнего нагрева воздуха 20 Кб, за исключением генерируемого тепла двигателями вентиляторов и внутренней утечкой.
(2) Вытесненный воздух: Tbs = 25 °C; Tbu <14 ° С. Свежий воздух: Tbs = 5 °C
(3) В соответствии с нормой ЕС 327/2011
(4) Тест на внешнюю утечку при +400 Па и -400 Па; Тест на внутреннюю утечку, проводится при 250 Па
(5) Производительность зависит от чистоты фильтров

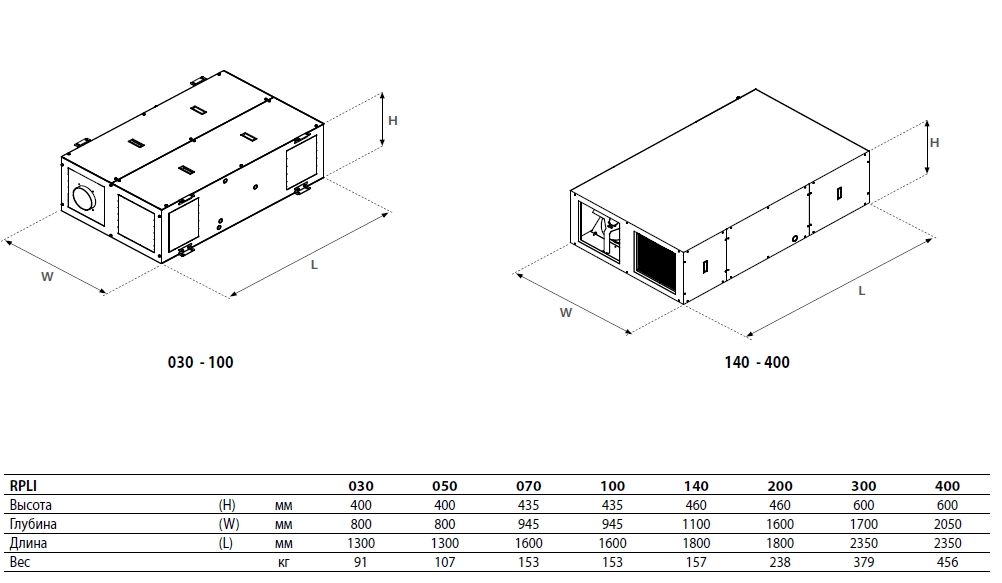

Габариты (мм)
