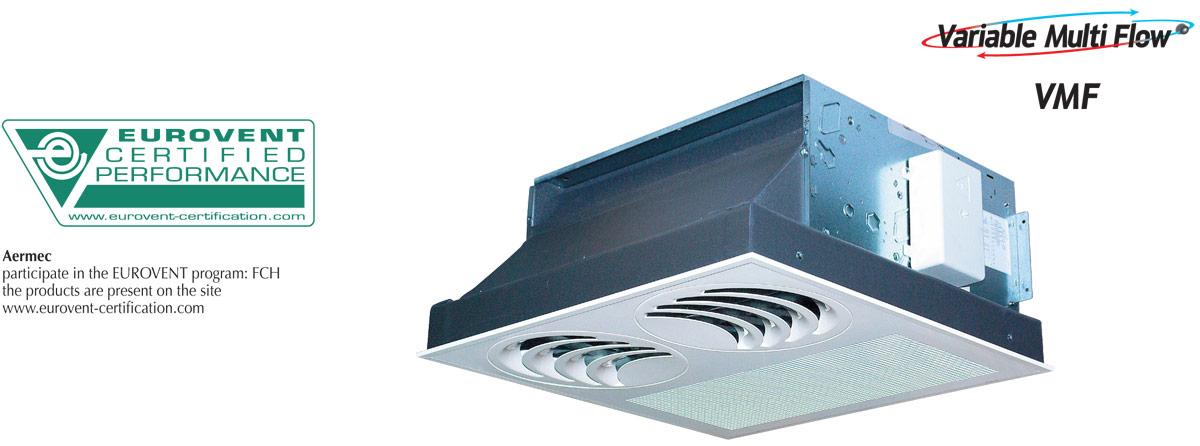

VEC

Вентиляторные доводчики кассетного типа, с эффектом Коанда (эффект «прилипшей» к потолку струи воздуха) для установки на подвесном потолке.

Характеристики

  • VEC: Вентиляторные доводчики для обработки воздуха в летний период. Воздух подаётся через специальные отверстия и, благодаря эффекту «прилипшей» к потолку струи, равномерно распределяется в помещении.
  • 4 типоразмера.
  • Установка в подвесном потолке.
  • Совместимы с системой управления VMF
  • Решетка со всасывающей секцией и регулируемыми отверстиями, с эффектом Коанда (обязательное оборудование).
  • 3-х рядный теплообменник.
  • Сниженные потери давления через теплообменник.
  • Для систем с постоянным или переменным расходом.
  • Сертифицировано EUROVENT.
  • 3-х скоростной вентилятор.
  • Бесшумная работа.
  • Моторы с постоянно подключенным конденсаторами.
  • Легкосъёмный и легкоочищаемый воздушный фильтр.
  • Внутренняя изоляция и воздушный фильтр относятся к первому классу огнестойкости.
  • Съёмные стенки корпуса для простой и удобной чистки.
  • Возможность изменения направления подключения воды во время установки.
  • Широкий спектр контроллеров и дополнительного оборудования.
  • Легкая установка и обслуживание.
  • Полное соответствие требованиям безопасности.
  • Для получения информации о функционировании доводчика в режиме нагрева, пожалуйста, обращайтесь к полной технической инструкции.

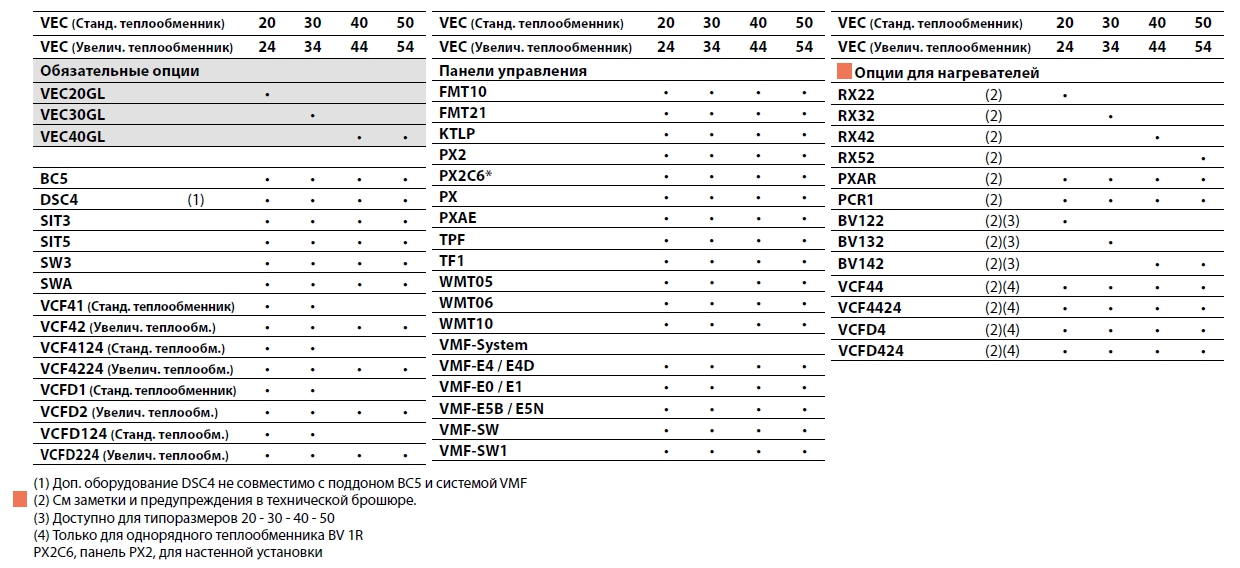

Дополнительное оборудование

  • Необходимое оборудование:
  • Следующее оборудование обязательно необходимо для правильной работы фанкойла:
    • VEC_GL: Решетка со всасывающей секцией и регулируемыми отверстиями, с эффектом Коанда. Белого цвета по RAL 9010.
    • Панели управления (1) и система VMF(2): Характеристики приведены в соответствующих разделах каталога.
  • Необязательное дополнительное оборудование:
    • AMP: Комплект для установки оборудования на стене
    • ВС5: Вспомогательный поддон для сбора конденсата
    • ВV: Нагревательный однорядный водяной теплообменник
    • DSC4: Дренажная насос, применяемый в том случае, когда естественный отток конденсата невозможен.
    • SIT3-5: интерфейсные карты термостата. Данные карты позволяют создать сеть фанкойлов (до 10 шт.), управляемую с одного термостата или переключателя.
      SIT3: управляет переключением 3 скоростей вентилятора и должна быть установлена на каждый из фанкойлов, входящих в группу. Получает команды от селектора или от интерфейсной карты SIT5.
      SIT5: управляет переключением 3 скоростей вентилятора, а также одним или двумя клапанами (в 4х-трубной системе), посылая команды термостата всей группе фанкойлов.
    • SW3: Датчик температуры воды, который позволяет автоматическое переключение сезонных режимов работы.
    • SWA: SWA внешний датчик температуры (с проводом длиной 6 м). Датчик регистрирует температуру окружающего воздуха при подключении его к разъему (А) панели управления FMT 21; при этом датчик температуры воздуха, встроенный в панель управления, автоматически отключается. Если же датчик подключен к разъему (W) панели управления FMT 21, то он служит для измерения температуры воды в контуре циркуляции. К панели FMT 21 могут быть одновременно подключены два датчика SWA. Определение температуры воды в системе для обеспечения согласования работы, если датчик подключен к разъёму (W) панели FMT 21. Два датчика SWA могут быть одновременно подключены к панели FMT 21.
    • VCF: комплект оборудования, включающий трехходовой вентиль, медные соединительные элементы и трубки. Для трёхрядных и однорядных теплообменников (BV). Имеются модификации с электропитанием 230В и 24В~50Гц.
    • VCFD: комплект оборудования, включающий двухходовой вентиль, медные соединительные элементы и трубки. Для трёхрядных и однорядных теплообменников (BV). Имеются модификации с электропитанием 230В и 24В~50Гц.
  • Дополнительное оборудование для режима нагрева:
    • RX: Армированный резистивный нагревательный элемент с защитным термостатом. (Требуется панель управления с соответствующей возможностью управления резистивным нагревателем).
    • PXAR: Электронный термостат для управления работой вентиляторных доводчиков
    • PCR1: Защита из стального гальванизированного листа для блока управления и электрического резистора.
    • BV: Однорядный водяной теплообменник.
    • VCF: Комплект оборудования, включающий трехпозиционный вентиль, соединительные элементы и медные трубки.
    • VCFD: Комплект оборудования, включающий двухпозиционный вентиль, соединительные элементы и медные трубки.

(1) Доп. оборудование DSC4 не совместимо с поддоном BC5 и системой VMF
(2) См заметки и предупреждения в технической брошюре.
(3) Только для доп. оборудования теплообменника BV 1R

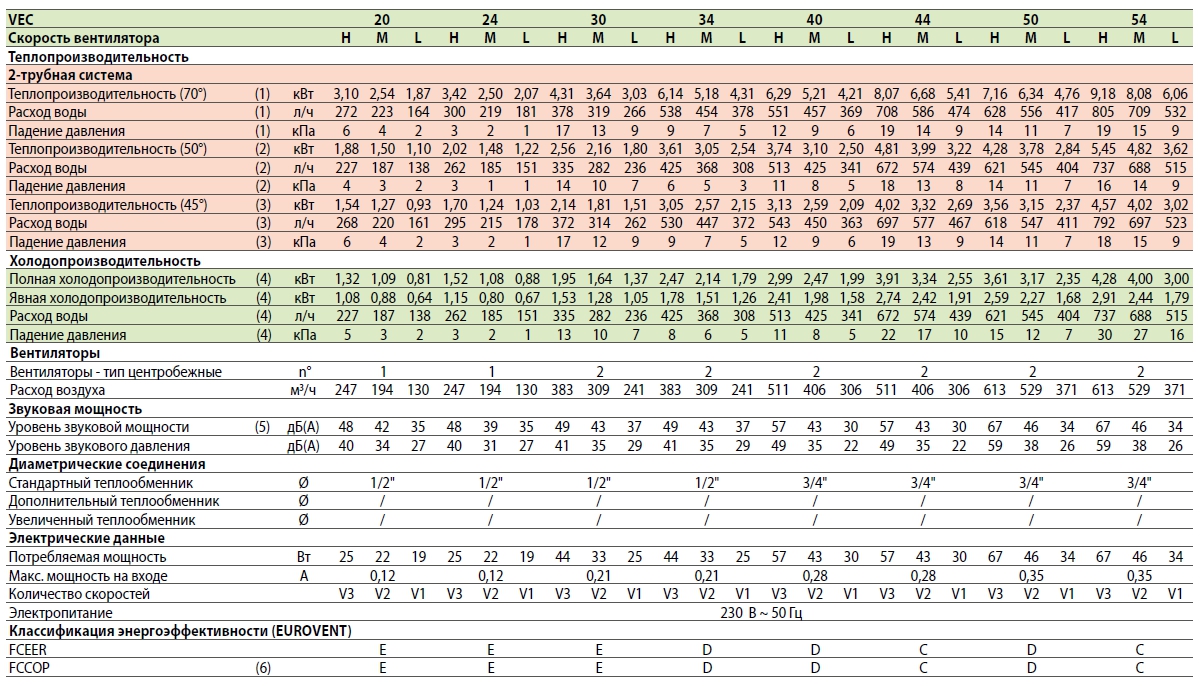

Технические данные


H макс.скорость; M средняя скорость; L миним.скорость
Охлаждение (VEC 20 - 30 - 40 - 50 EUROVENT)
(1) Температура воздуха в помещении 27°C. /19°C.; Температура воды на входе 7°C; ΔТ воды на 5°C
(2) Уровень звуковой мощности на основе измерений, проведенных в соответствии с EUROVENT 8/2
(3) Уровень звукового давления (A-взвешенный), измеренный в комнате с объемом V=85m3, время реверберации Т=0,5 с; Фактор направления Q=2; Расстояние R=2,5 м
Нагрев
Конфигурация 2-х трубной системы
Смотрите примечания и предупреждения в технической брошюре
Примечание: Для получения более подробной информации, пожалуйста, обратитесь к программам подбора и технической документации, доступной на веб-сайте www.aermec.com

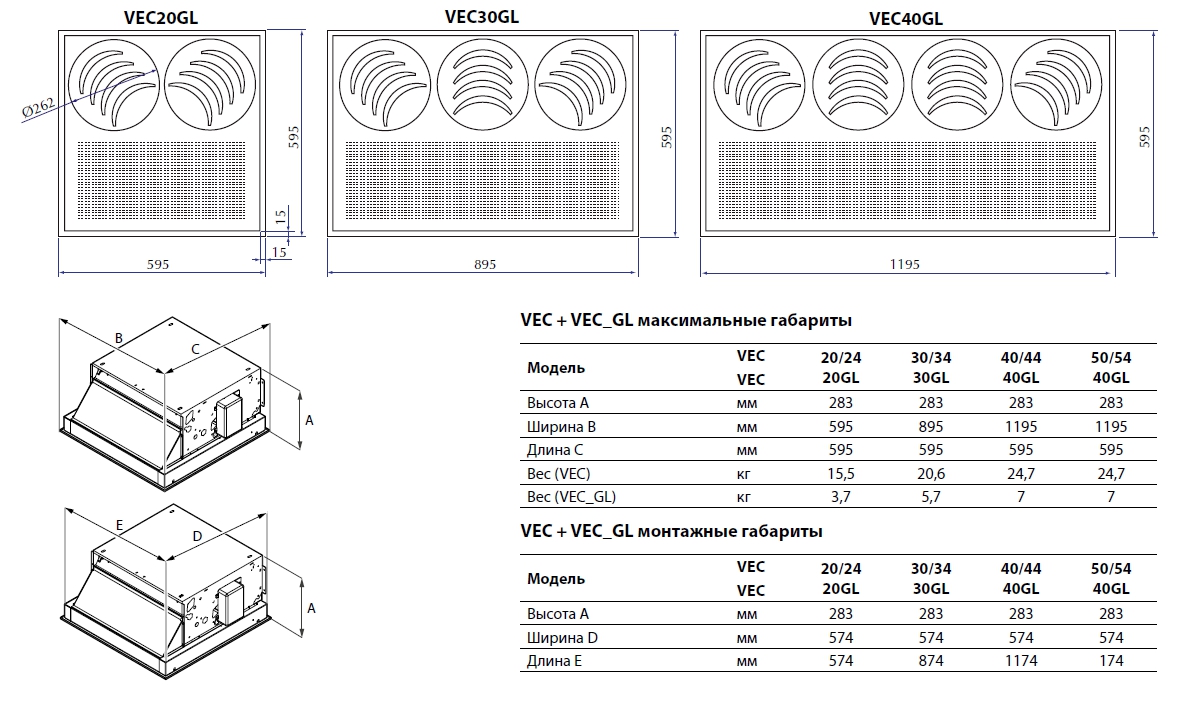

Размеры (mm)

VEC_GL (Обязательное доп.оборудование)
