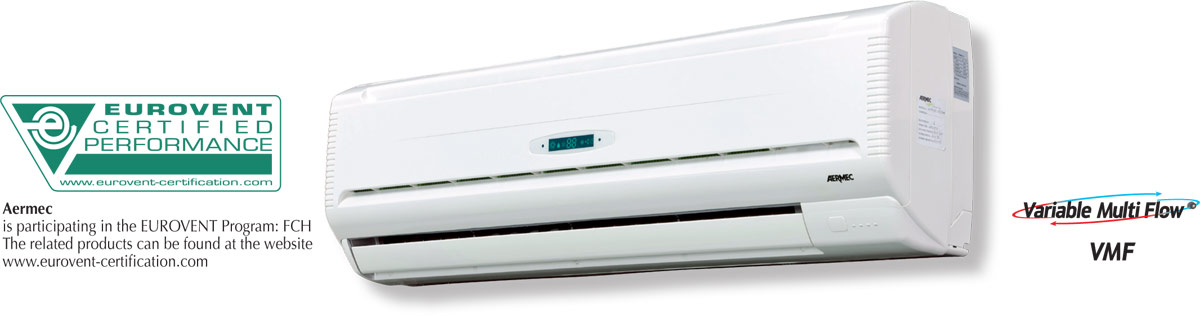

FCW

Вентиляторный доводчик настенной установки

  • ВЕРСИИ СО ВСТРОЕННЫМ 2- ИЛИ 3-ХОДОВЫМ КЛАПАНОМ
  • БЫСТРАЯ И ПРОСТАЯ УСТАНОВКА
  • КОМПАКТНЫЕ РАЗМЕРЫ

Особенности

Комбинируя многочисленные варианты можно подобрать такую модель, которая наиболее полно отвечает требованиям заказчика.

Код Типоразмеры Терморегулирующий вентиль Микропроцессорная система управления
FCW 21-31-41 2V (встроенный двухходовой вентиль)
3V (встроенный трехходовой вентиль)
VL (без вентиля)
(°) с управлением
N без управления.

Характеристики

  • FCW является моделью фанкойлов для настенного монтажа. Благодаря его небольшим размерам и компактности FCW подходит для установки в жилых и коммерческих помещениях.
  • Продукт настраивается и доступен с или без 2- или 3-ходовым клапаном, а также с или без пульта управления, который обеспечивает совместимость с различными необходимыми системами
  • Фанкойлы без платы управления должны обязательно сочетаться с внешним устройством управления.
  • Сертификация EUROVENT
  • Цвет кремовый
  • Дисплей на передней панели
  • Трехскоростной тангенциальный вентилятор
  • Предельно низкий уровень шума
  • Привлекательный дизайн
  • Регулируемые в горизонтальной плоскости жалюзи воздухораспределения
  • Дефлекторы воздуховыводящей системы с регулировкой положения створок в горизонтальной плоскости. Ручное управление только для устройств безмикропроцессорной системы управления. Устройства с микропроцессорной системой управления регулируются только через проводную панель дистанционного управления PFW2 или пульт дистанционного управления TLW2.
  • Программируемый таймер включения выключения (TLW2 и PFW2).
  • Возможность автоматической работы врежимах охлаждения, нагрева, вентиляции и осушки воздуха (TLW2 и PFW2).
  • Функция сна только с помощью пульта дистанционного управления TLW2
  • Автоматический выбор сезонного режима работы (TLW2 и PFW2).
  • Автоматический запуск после внезапного отключения электропитания.
  • Текущее техническое обслуживание ограничивается периодическими очистками воздушного фильтра.
  • Легкосъемный очищаемый фильтр
  • Полное соответствие правилам техникибезопасности.

Дополнительное оборудование

  • TLW2 Пульт дистанционного управления (оборудование для модификаций смикропроцессорной системой управления FCW_2V, FCW_3V, FCW_VL): Пульт необходим для функционирования вентиляторного доводчика и является альтернативой для проводной панели управления PFW2. Применение пульта и панелиуправления одновременно не допускается. Пульт TLW2 поставляется отдельно от вентиляторного доводчика. Один пульт может использоваться для управления несколькими доводчиками.С помощью пульта управления можно задавать все рабочие параметры вентиляторного доводчика, которые индицируются на жидкокристаллическом дисплее, что облегчает процесс управления. Пульт комплектуется держателем, с помощью которого он может устанавливаться на стене помещения. Причем процесс управления не требует снятия пульта с держателя. Держатель крепится в легкодоступном месте,которое не подвержено воздействию источников тепла,испарений или прямых солнечных лучей, на расстоянии не менее одного метра от телевизионных приемников и иных электронных приборов. Пульт питается от двух пальчиковых батареек типа R03 (ААА) напряжением 1,5 В и обеспечивает надежный обмен сигналами с доводчиком на расстоянии до 7 м.
  • PFW2 проводная панель дистанционного управления (оборудование для модификаций с микропроцессорной системой управления FCW_2V, FCW_3V, FCW_VL): Панель необходима для функционирования вентиляторного доводчика и является альтернативой для пульта дистанционного управления TLW2. Применение пульта и панели управления одновременно не допускается. Панель PFW2 может управлять работой только одного вентиляторного доводчика. Панель устанавливается на стене помещения и соединяется с доводчиком кабелем длиной 4 м, входящим в комплект поставки. С помощью панели PFW2 можно задавать основные рабочие параметры, которые индицируются на жидкокристаллическом дисплее, что облегчает процесс управления.
  • Проводные панели управления и система VMF (оборудование для модификаций безмикропроцессорной системы управления FCW_2V, FCW_3V, FCW_VL): Оборудование необходимое, для функционирования вентиляторного доводчика – это проводная панель управления или система VMF. Характеристики панелей управления описаны в соответствующем разделе каталога.

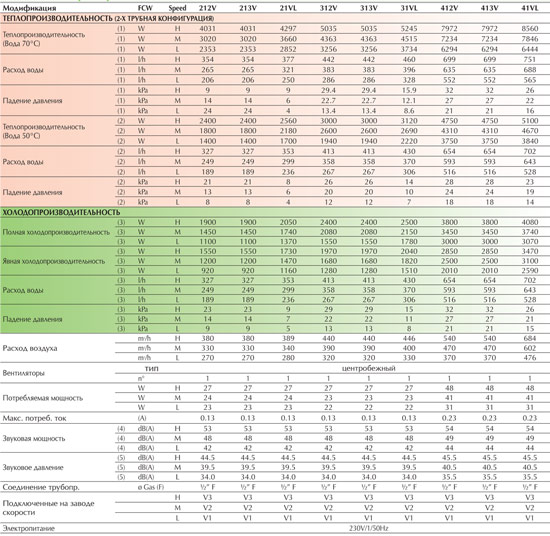

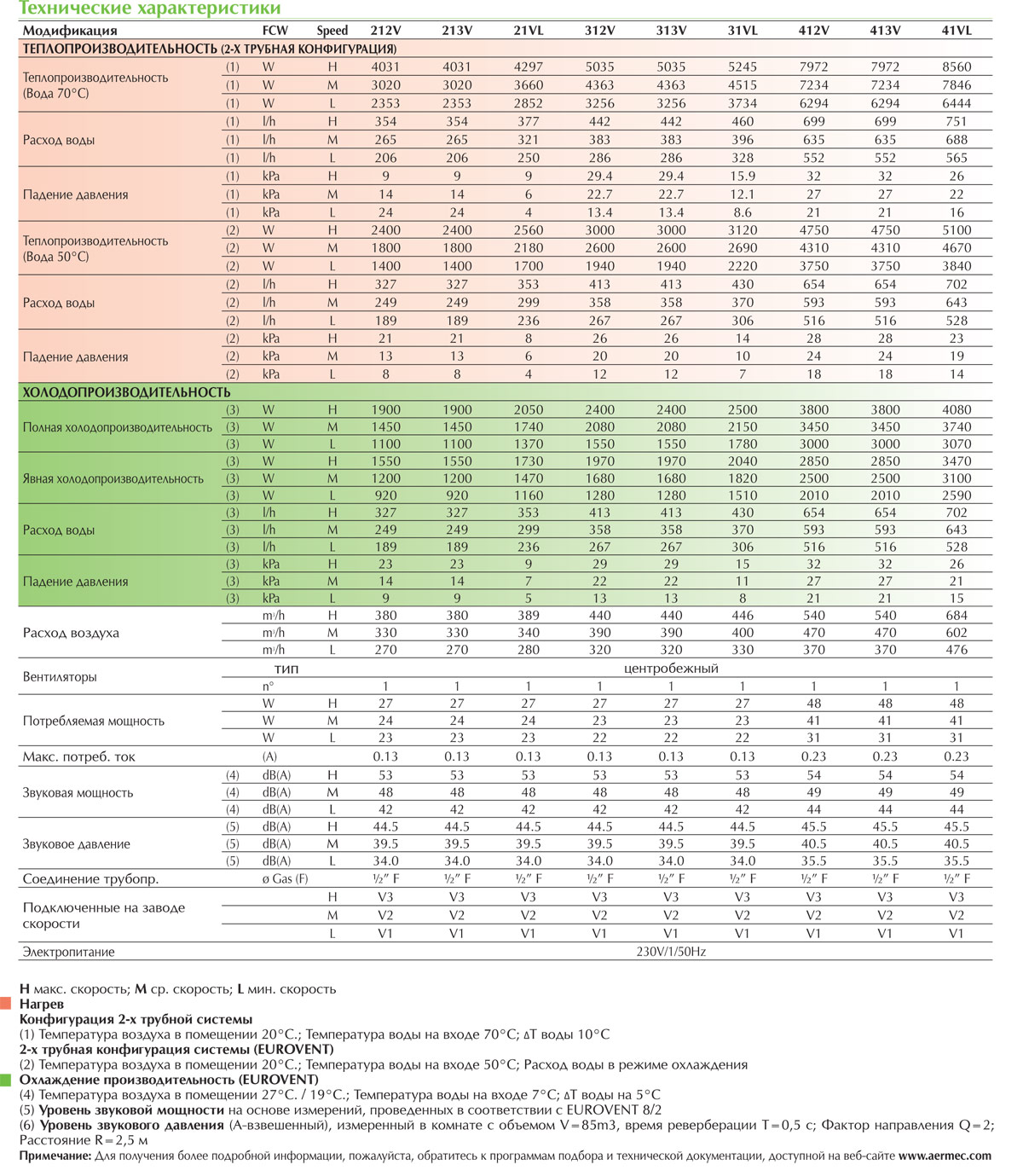

Технические данные


H макс.скорость; M средняя скорость; L миним.скорость
Нагрев
Конфигурация 2-х трубной системы
(1) Температура воздуха в помещении 20°C.; Температура воды на входе 70°C; ΔТ воды 10°С
2-х трубная конфигурация системы (EUROVENT)
(2) Температура воздуха в помещении 20°С.; Температура воды на входе 50°C; Расход воды в режиме охлаждения
Охлаждение производительность (EUROVENT)
(4) Температура воздуха в помещении 27°C. / 19°C.; Температура воды на входе 7°C; ΔТ воды на 5°C
(5) Уровень звуковой мощности на основе измерений, проведенных в соответствии с EUROVENT 8/2
(6) Уровень звукового давления (A-взвешенный), измеренный в комнате с объемом V=85m3, время реверберации Т=0,5 с; Фактор направления Q=2; Расстояние R=2,5 м
Примечание: Для получения более подробной информации, пожалуйста, обратитесь к программам подбора и технической документации, доступной на веб-сайте www.aermec.com

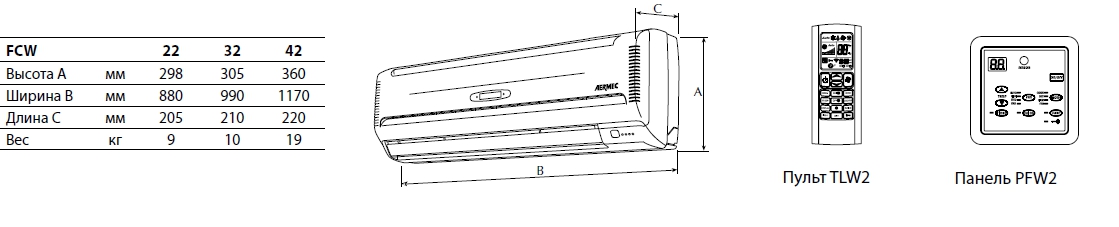

Размеры (mm)
