VED I (530-741)

Канальные инверторные фанкойлы.
Холодопроизводительность 8÷10 кВт

  • ГОРИЗОНТАЛЬНАЯ ИЛИ ВЕРТИКАЛЬНАЯ УСТАНОВКА
  • 2- ИЛИ 4-ТРУБНАЯ СИСТЕМЫ
  • ДОПОЛНИТЕЛЬНЫЙ 1-РЯДНЫЙ НАГРЕВАТЕЛЬ
  • ШИРОКИЙ ДИАПАЗОН НАПОРНЫХ ХАРАКТЕРИСТИК
  • ПРОСТОЙ ДОСТУП К ВЕНТГРУППЕ
  • ВОЗДУШНЫЙ ФИЛЬТР КЛАССА G3
  • ВОЗМОЖНОСТЬ ИЗМЕНЕНИЯ СТОРОНЫ ПОДКЛЮЧЕНИЯ ТЕПЛООБМЕННИКА ПРИ МОНТАЖЕ

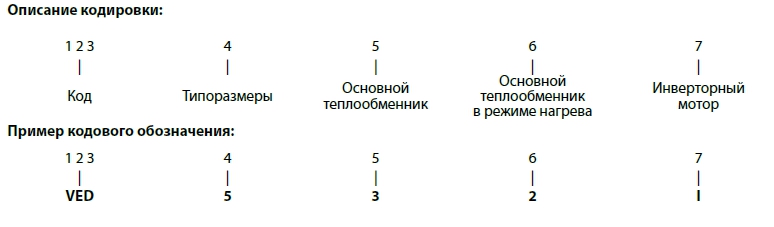

Выбор модели

Оперируя различными вариантами можно подобрать такую модель, которая соответствует требованиям заказчика.



Описание

  • Канальный фанкойл
  • Внутренняя установка
  • 3- и 4-рядные теплообенники для двухтрубных систем
  • 3- и 4-рядные основные теплообменники и 1- и 2-рядные дополнительные нагреватели для четырехтрубных систем
  • Возможность менять сторону подключения к теплообменнику при монтаже
  • Низкое падение давления в теплообменнике
  • 3-ходовой клапан (опционально)
  • 2-ходовой клапан (опционально)
  • Центробежные вентиляторы с инверторным двигателем
  • Широкий диапазон напорных характеристик
  • Центробежные вентиляторы выполнены из антистатического пластика. Более энергоэффективен в сравнении с обычными вентиляторами
  • Вентиляторы с аэродинамическим профилем лопатки, специально разработанным для высоких расходов и статических давлений в сочетании с низкой шумностью
  • Данная модель совместима с системой управления VMF
  • Широкий выбор панелей управления
  • Широкий выбор опций для решения любой задачи
  • Прямоугольные фланцы уже интегрированы в раму кондиционера
  • Воздушный фильтр класса G3 с системой быстрого демонтажа для чистки и обслуживания
  • Внутренняя изоляция соответствует классу 1 по огнестойкости
  • Класс защиты IP20
  • Простая установка и обслуживание
  • Изготовлено в полном соответствии с требованиями безопасности

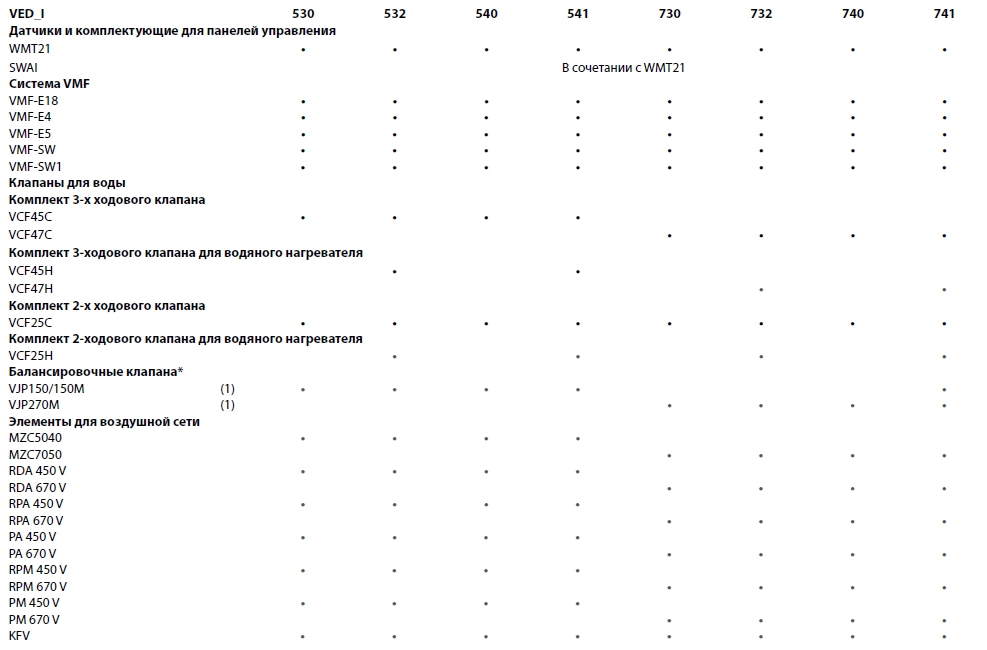

Дополнительное оборудование

Панели управления
Характеристики панелей управления приведены отдельно. Некоторые панели управления требуют применения дополнительных элементов. Пожалуйста, обращайтесь к соответствующей документации.

Датчики и комплектующие для панели управления

  • WMT21: Панель управления с электронным термостатом. Устанавливается на стене помещения.
  • SWAI: датчики температуры воды и воздуха для панели WMT21.

Система VMF

Полные характеристики данной системы приведены в отдельном документе. Некоторые компоненты системы VMF требуют использования дополнительных компонентов. Пожалуйста, обращайтесь к соответствующей документации.

  • VMF-E4: Панель управления для настенного монтажа, позволяющий управлять с помощью сенсорной клавиатуры локальной группой фанкойлов.
  • VMF-E5: настенная панель, позволяющая управлять несколькими локальными группами фанкойлов с помощью сенсорной клавиатуры.
  • VMF-E18: Термостат последовательной связи для инверторных фанкойлов.
  • VMF-SW: Дополнительный выносной датчик воды.
  • VMF-E1 Внутренний термостат для управления фанкойлом.
  • VMF-SW1: дополнительный датчик воды для 4-трубных систем с термостатами E1, обеспечивающий регулирование процесса охлаждения.

Для нагревателей

  • BV: Однорядный водяной теплообменник

Водяные клапаны

  • VCF3X4: Комплект клапанов, разработанный для фанкойлов с одним теплообменником, подключаемым к 4-тубным системам. Комплект включает в себя специальный трехходовой клапан в изоляции и комплект подсоединительный трубок Версия для VCF3X4L левосторонние соединение с фанкойлом. Версия для VCF3X4R правосторонние соединение с фанкойлом. Электропитание 230 В ~ 50 Гц.
  • VCF4_C: Комплект, состоящий из 3-ходового клапана с приводом, изоляции, медных трубок и присоединительных элементов для основных теплообменников. Электропитание 230 В ~ 50 Гц
  • VCF4_Н: Комплект, состоящий из 3-ходового клапана с приводом, изоляции, медных трубок и присоединительных элементов. Для водяных нагревателей. Электропитание 230 В ~ 50 Гц.
  • VCF25_C: Комплект, состоящий из 2-ходового клапана с приводом, изоляции, медных трубок и присоединительных элементов. Для основных теплообменников. Электропитание 230 В ~ 50 Гц.
  • VCF25_H: Комплект, состоящий из 2-ходового клапана с приводом, изоляции, медных трубок и присоединительных элементов. Для водяных нагревателей. Электропитание 230 В ~ 50 Гц.

VJP / VJP_M: Балансировочный клапан для 2- и 4-трубной системы, монтируется снаружи устройства, поставляется без фитингов и гидравлических компонентов. Электропитание 230 В и 24 В ~ 50 Гц.

VJP с регулированием on/off, управляется при помощи соответствующей панели (опция).

VJP_M с плавным регулированием, управляется специальной панелью управления, панель не поставляется Aermec. Правильность подбора клапана проверяйте в таблице совместимости дополнительного оборудования.

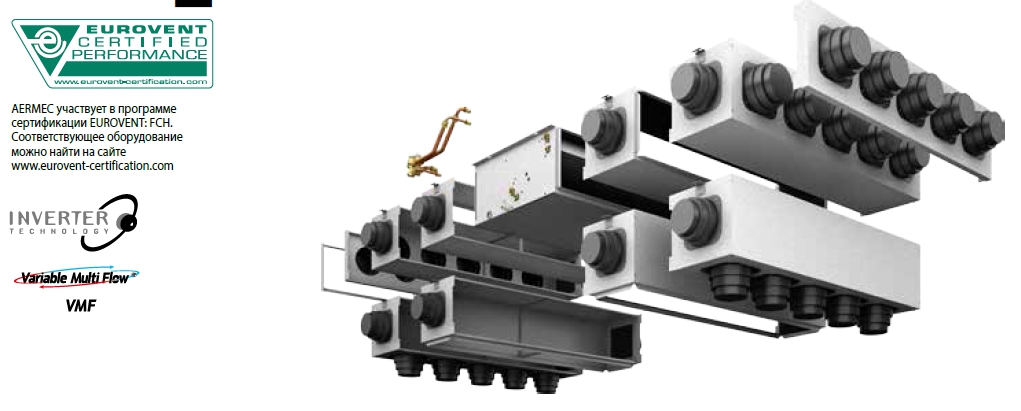

Элементы для воздушной сети

  • MZC: Пленум с сервоприводом на воздушном клапане
  • RDA_V: Переходник со стороны забора воздуха для прямоугольного воздуховода с присоединительным фланцем.
  • RDAC_V: Переходник со стороны забора воздуха для круглого воздуховода с присоединительным фланцем.
  • RPA_V: Переходник для прямоугольного воздуховода со стороны забора воздуха с присоединительным фланцем с поворотом верх/низ 90°.
  • RDMC_V: Переходник для круглого воздуховода со стороны забора воздуха с присоединительным фланцем и внутренней изоляцией.
  • PA_V: Пластиковый переходник со стороны забора воздуха для круглых воздуховодов с присоединительным фланцем.
  • RPM_V: Раздаточный пленум с внутренней изоляцией и присоединительным фланцем с поворотом верх/низ 90°.
  • PM_V: Пластиковый раздаточный пленум с внутренней изоляцией для круглых воздуховодов с присоединительными фланцами.
  • KFV10: Комплект круглых фланцев для пленума.

Решетки

  • GA: Пластиковые решетки-основания для напольных фанкойлов.
  • GAF: Пластиковые решетки-основания с фильтромдля напольных фанкойлов.
  • GМ: Воздухораспределительные решетки.

Более подробную информацию о панелях управления и системе VMF см. в специальной документации.

Для получения более подробной информации о панелях управления система VMF MZC см. в специальной документации.
(1) VJP090M-VJP150M-VJP270M – 24 В
* VJP / VJP_M Правильность подбора клапанов необходимо проверять по расходу воды в соответствующей таблице. Более подробную информацию о панелях управления и системе VMF см. в специальной документации.

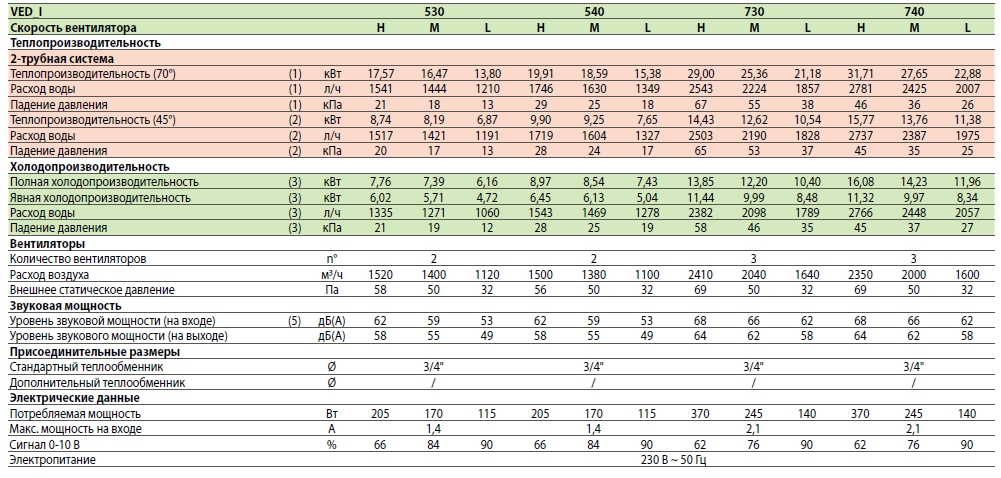

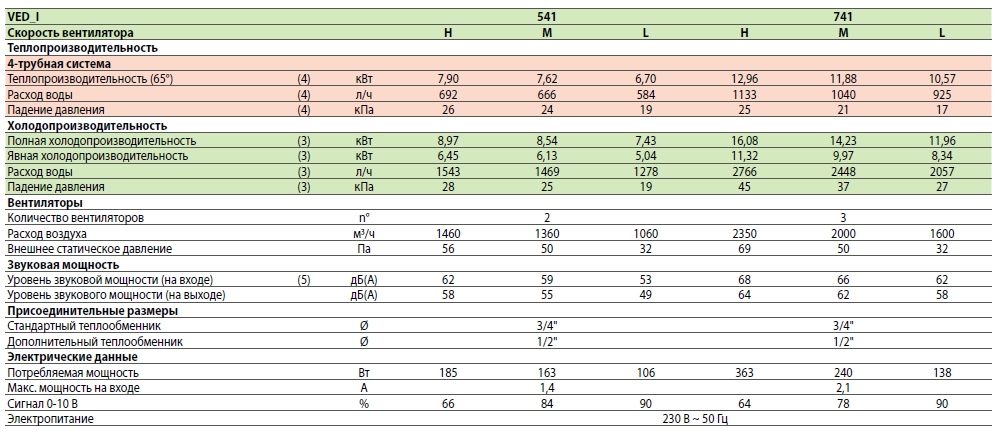

Технические данные

H – максимальная скорость; M – средняя скорость; L – минимальная скорость
(1) Температура воздуха в помещении 20 °C; Температура воды (на входе / выходе) 70 °C / 60 °C
(2) Температура воздуха в помещении 20 °C; Температура воды (на входе / выходе) 45 °C / 40 °C (EUROVENT)
(3) Температура воздуха в помещении 27 °C / 50%; Температура воды (на входе / выходе) 7 °C / 12 °C (EUROVENT)
(4) Температура воздуха в помещении 20 °C; Температура воды (на входе / выходе) 65 °C / 55 °C
(5) Уровень звуковой мощности: на основе измерений в соответствии с Eurovent 8/2

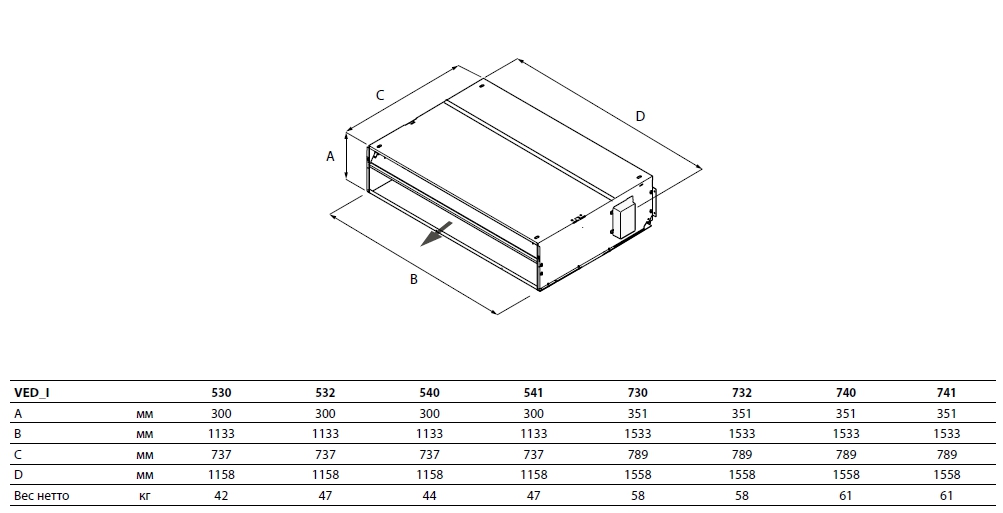

Габариты (мм)
