FHX

Фанкойлы для медицины с бактерицидной лампой

  • ВСТРОЕННАЯ БАКТЕРИЦИДНАЯ ЛАМПА
  • ДЛЯ ПОМЕЩЕНИЙ С ВЫСОКИМИ ТРЕБОВАНИЯМИ К ГИГИЕНЕ
  • ТРЕХРЯДНЫЙ ТЕПЛООБМЕННИК

Вентиляторные доводчики серии FHX обладают уникальными свойствами стерилизации воздуха, что делает их применение особенно целесообразным в местах, к которым предъявляются повышенные гигиенические требования:

  • в больницах;
  • в стоматологических клиниках;
  • в медицинских пунктах;
  • в медицинских лабораториях
  • в фармакологическом производстве;
  • в залах ожидания;
  • в институтах красоты;
  • в жилых помещениях;
  • в офисах;
  • в местах скопления людей

Характеристики

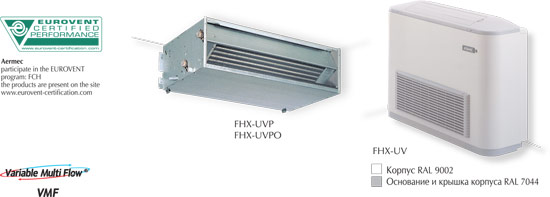

  • Версии:
    • FHX-UV: Универсальная установка стена/ потолок.
    • FHX-UVP: Канальный безкорпусной.
    • FHX-UVPO: Канальный безкорпусной высоконапорный с 6-/7-скоростными двигателями увеличенной мощности.
  • Совместимость с VMF системой
  • Эксклюзивная система стерилизации воздуха с бактерицидной лампой. Эффективность 99,999% в дезактивации всех микроорганизмов
  • Трехрядный теплообменник.
  • Трехскоростной вентилятор
  • Полное соответствие требованиям безопасности
  • Эстетичный дизайн.
  • Низкий уровень шума.
  • Низкие потери давления в теплообменниках.
  • Электромоторы с постоянно подключенными конденсаторами.
  • Простота установки и обслуживания.
  • Воздушный фильтр легко извлечь и очистить.
  • Широкий выбор панелей управления (опционально):
    • FHX-UVP и UVPO: требуется внешний пульт управления.
    • FHX-UV: панель управления может быть установлена на корпусе устройства или снаружи
  • FHX-UV: металлический защитный корпус с антикоррозийной покрытием, цвет RAL9002.
  • FHX- UV: воздушные створки изготавливаются из пластика, цвет AL7044.
  • Регулируемая подача воздуха.

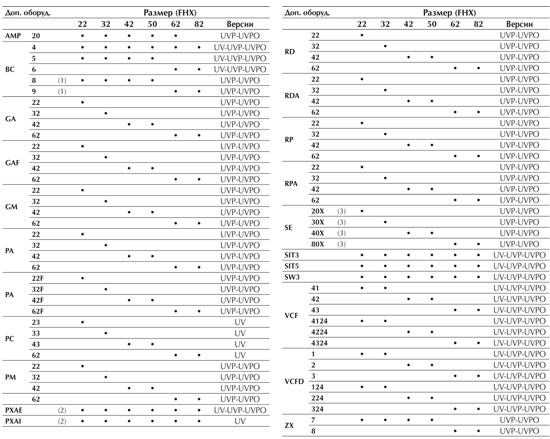

Дополнительное оборудование

  • AMP20: комплект для настенного монтажа
  • ВС: Вспомогательный поддон для сбора конденсата.
  • GA: Жалюзи воздухозаборника с фиксированным положением створок.
  • GAF: Жалюзи воздухозаборника с фиксированным положением створок и фильтром.
  • : Жалюзи воздуховыводящей системы с регулируемым положением створок.
  • РА: Воздухозаборная камера из оцинкованной листовой стали, оборудованная соединительным элементом для подключения к воздуховоду круглого сечения.
  • PA-F: Воздухозаборная камера, позволяющая осуществлять всасывание и выброс воздуха с одной стороны. Такая камера особенно удобна в тех случаях, когда вентиляторный доводчик устанавливается вне помещения, в которое подается кондиционированный воздух, что обеспечивает снижение шума до минимального уровня и облегчает операции по техническому обслуживанию.
  • PC: Металлическая панель для закрытия задней стороны вентиляторного доводчика.
  • РМ: Воздуховыводящая камера из оцинкованной стали с внешней теплоизоляцией с пластиковым соединительным элементом для подключения к воздуховоду круглого сечения.
  • RD: Соединительный элемент для подключения воздуховыводящей системы к прямолинейному воздуховоду.
  • RDА: Соединительный элемент для подключения воздухозаборной системы к прямолинейному воздуховоду.
  • : Соединительный элемент для подключения воздуховыводящей системы к воздуховоду под углом 90°.
  • RРА: Соединительный элемент для подключения воздухозаборной системы к воздуховоду под углом
  • SE: Жалюзи для подачи свежего воздуха в помещение с регулируемыми вручную створками.
  • SIT 3-5: Интерфейсные карты термостата, позволяющие объединить в единую сеть до десяти вентиляторных доводчиков и управлять их работой с общей панели централизованного управления (с помощью селектора или термостата).
    SIT3: Интерфейсная карта, которой оборудуется каждый вентиляторный доводчик, входящий в единую сеть. Получает команды от селектора режимов или от карты SIT 5, задает одну из трех скоростей вращения вентилятора.
    SIT5: «Главная» интерфейсная карта, управляющая работой двух вентилей (в четырехтрубных системах) и задающая одну из трех скоростей вращения вентилятора. Передает команды термостата вентиляторным доводчикам, входящим в единую сеть.
  • SW: Датчик температуры воды, работающий в сочетании с электронной панелью управления. Разрешает работу устройства только при температуре воды выше 35С.
  • VCF: Комплект оборудования, включающий трехпозиционный вентиль, соединительные элементы и медные трубки. Применяется в сочетании с четырех и трехрядными теплообменниками и однорядными теплообменниками (BV).
  • Имеются модификации с электропитанием от напряжения 230 В, 50 Гц или 24 В. Датчик SW3 должен использоваться с этой опцией. Комплект VCF, поддон BC и датчик SW3 монтируются на доводчик в процессе монтажа оборудования.
  • VCFD: Комплект оборудования, включающий двухпозиционный вентиль, соединительные элементы и медные трубки. Применяется в сочетании с четырех, трех и однорядными(BV) теплообменниками. Датчик SW3 должен использоваться с этой опцией. Комплект VCF, поддон BC и датчик SW3 монтируются на доводчик в процессе монтажа оборудования.
  • ZX: Опоры корпуса для скрытной установки доводчиков.
  • Обязательные аксессуары на выбор
    • PXAE: Электронный термостат упрощенным управлением только 2 селекторов для регулировки температуру и скорость вентилятора (3 скорости, ручное или автоматическое управление). Непрерывный или термостатировали вентиляции. Монтаж в стену.
    • PXAI: Электронный термостат упрощенным управлением только 2 селекторов для регулировки температуру и скорость вентилятора (3 скорости, ручное или автоматическое управление). Датчик температуры воды включены.
    • Панели управления и системы VMF: характеристики описаны на соответствующей карте.

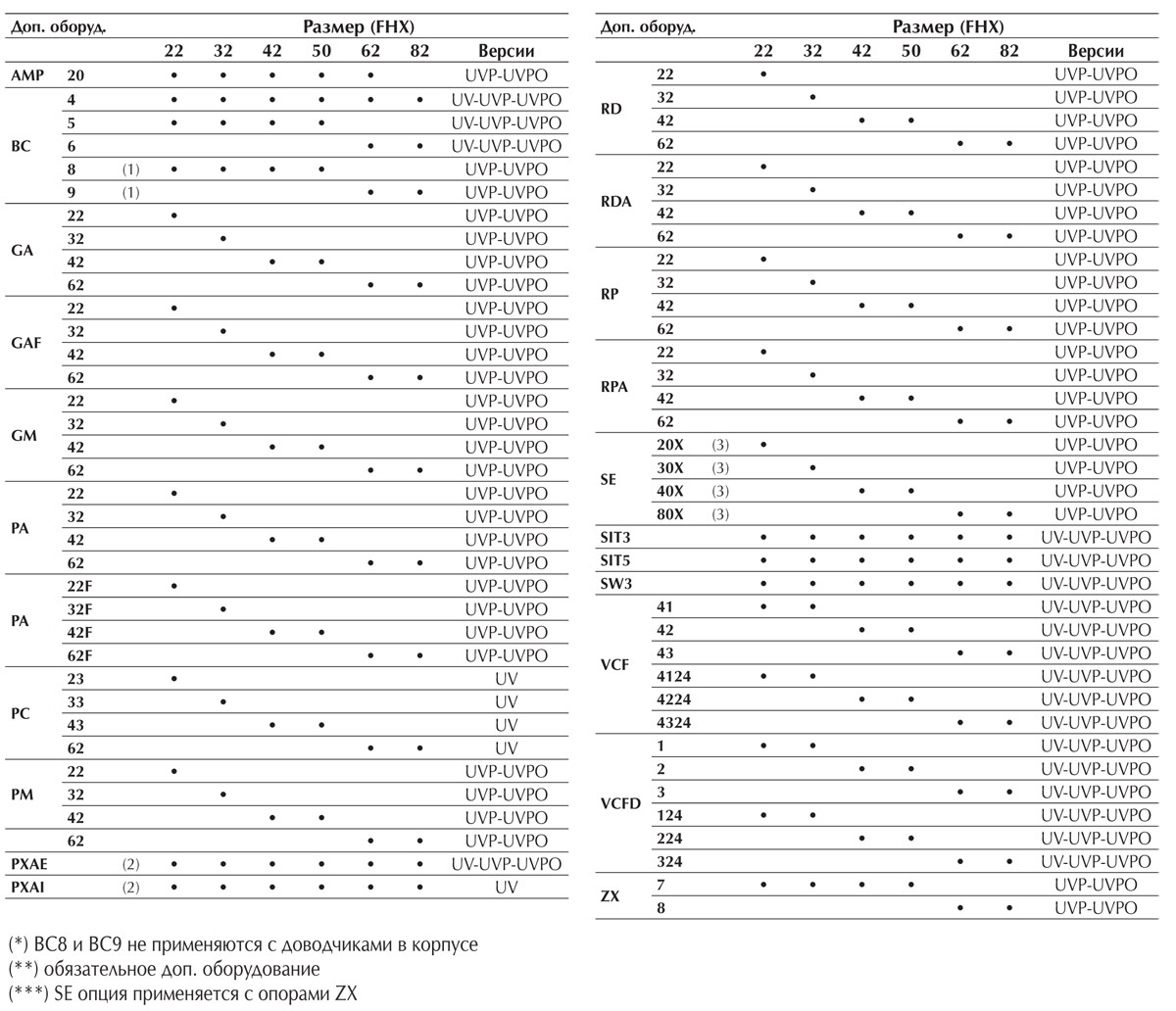

(*) BC8 и BC9 не применяются с доводчиками в корпусе
(**) обязательное доп. оборудование
(***) SE опция применяется с опорами ZX

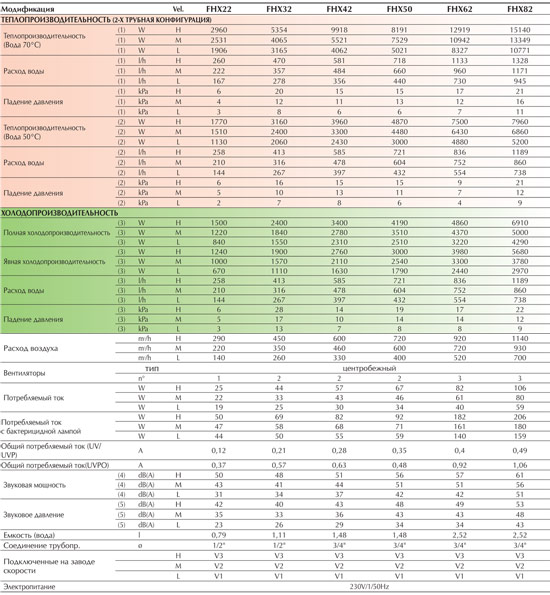

Технические данные


H макс.скорость; M средняя скорость; L миним.скорость
Нагрев 70°С
2-х трубная конфигурация

Температура воздуха в помещении 20 °C; Температура воды на входе 70 °C; ΔТ воды 10 ° С
2-х трубная конфигурация (EUROVENT)
Температура воздуха в помещении 20 ° С; Температура воды на входе 50 °C; Расход воды в режиме охлаждения


Режим охлаждения

(3) Температура воздуха в помещении 27 °C/ 19 °С. Температура воды на входе 7 °C; ΔТ воды на 5 °C
(4) Уровень звуковой мощности на основе измерений, проведенных в соответствии с EUROVENT 8/2
(5) Уровень звукового давления A, измеренный в комнате с объемом V = 85 м3, время реверберации Т = 0,5 с; Фактор направления Q = 2; Расстояние R = 2,5 м


Примечание: Для получения более подробной информации, обратитесь к программе подбора или технической документации на веб-сайте www.aermec.com

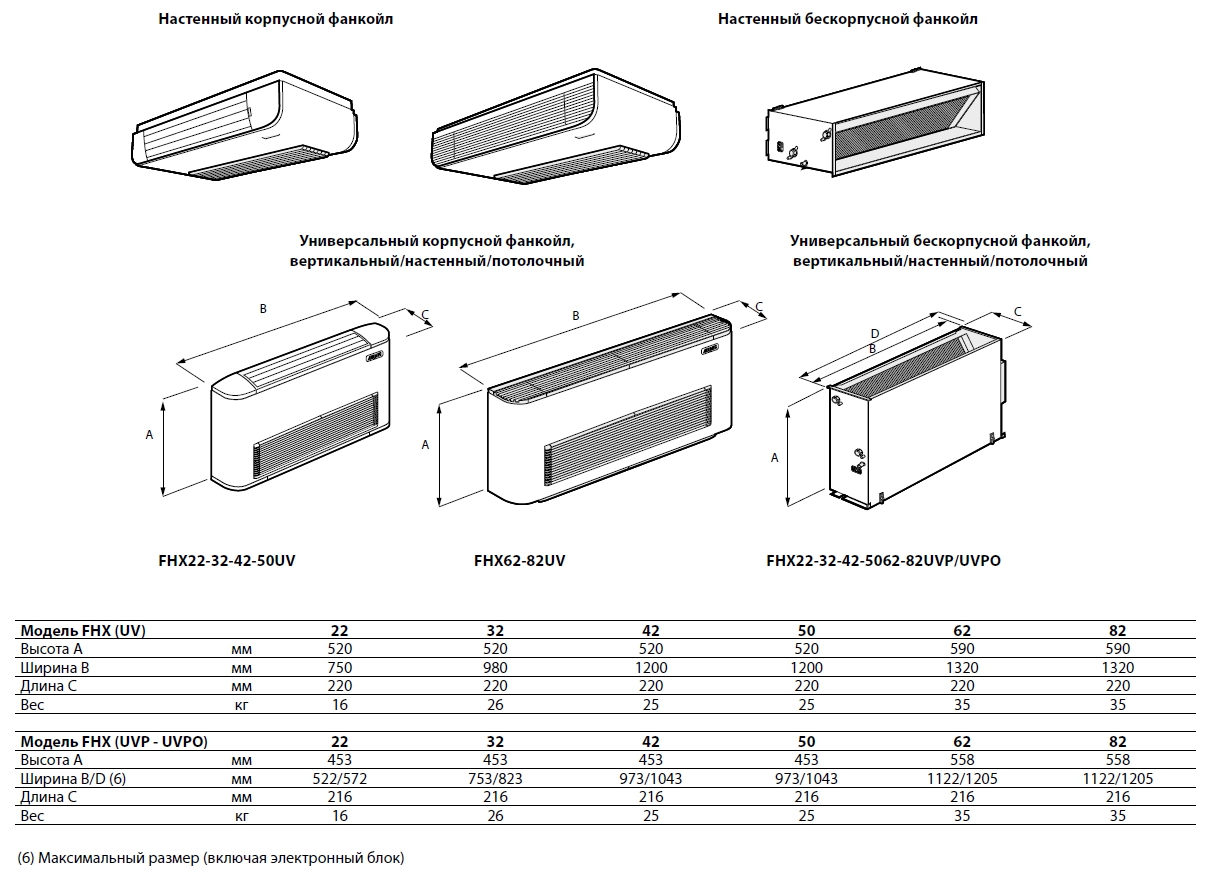

Размеры и вес
