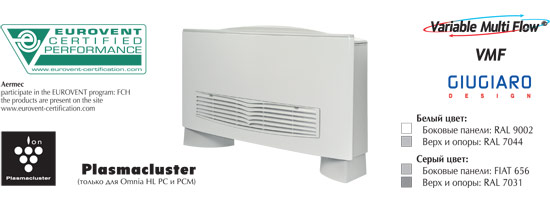

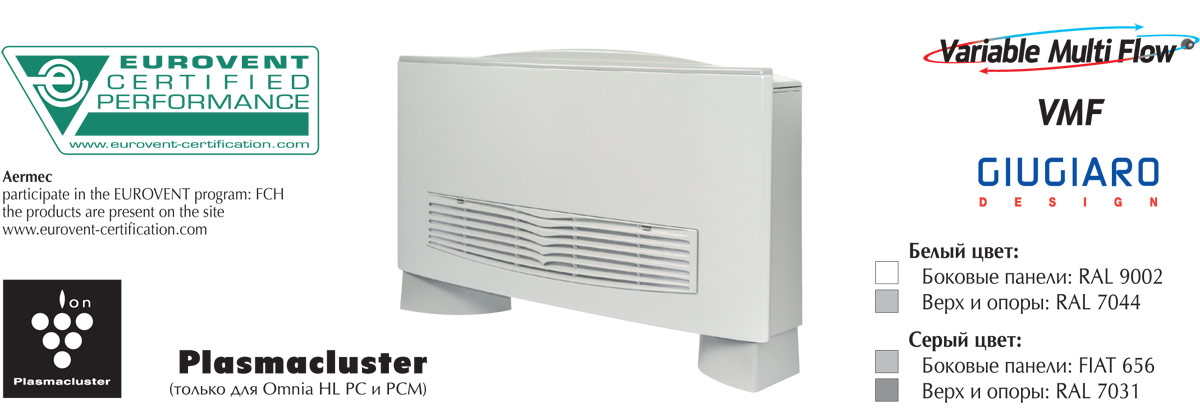

Omnia HL

Вентиляторные доводчики для универсальной установки в жилых помещениях

Характеристики

  • Вентиляторные доводчики серии HL (High Line) для установки как в горизонтальном, так в вертикальном положении.
  • Четыре типоразмера и две модификации:
    • HL: с корпусом белого цвета и переключателем;
    • HL M: с металлизированным корпусом серого цвета и переключателем;
    • HL N: белый корпус с термостатом;
    • HL NМ: металлический серый корпус с электронным термостатом;
    • HL L: с корпусом белого цвета, самозакрывающимися жалюзи и электронным термостатом;
    • HL LМ: с корпусом серого цвета, самозакрывающимися жалюзи и электронным термостатом;
    • HL РС: с корпусом белого цвета, электронным термостатом и фильтром Plasmacluster (устанавливается на заводе-изготовителе);
    • HL РСМ: с металлизированным корпусом серого цвета, электронным термостатом и фильтром Plasmacluster (устанавливается на заводе-изготовителе);
    • HL S: с корпусом белого цвета, без органов управления на корпусе;
    • HL SM: с металлизированным корпусом серого цвета, без органов управления на корпусе. Система управления VMF.
  • Трехскоростной центробежный вентилятор.
  • Крайне низкий уровень шума.
  • Форма, отвечающая самым высоким эстетическим требованиям, мягкие линии корпуса.
  • Регулируемые жалюзи новой конструкции.
  • Автоматическое закрытие жалюзи при отключении питания.
  • Компактная конструкция.
  • Электронная регулировка температуры, автоматическое изменение скорости вращения вентилятора, автоматическое переключение на зимний/летний режим работы, автоматическое включение/ выключение (с помощью термостата).
  • Возможность подключения трубопроводов с разных сторон корпуса.
  • Низкое падение давления в теплообменнике.
  • Электромоторы с постоянно подключенными конденсаторами.
  • Простота монтажа и обслуживания.
  • Полное соответствие правилам техники безопасности.

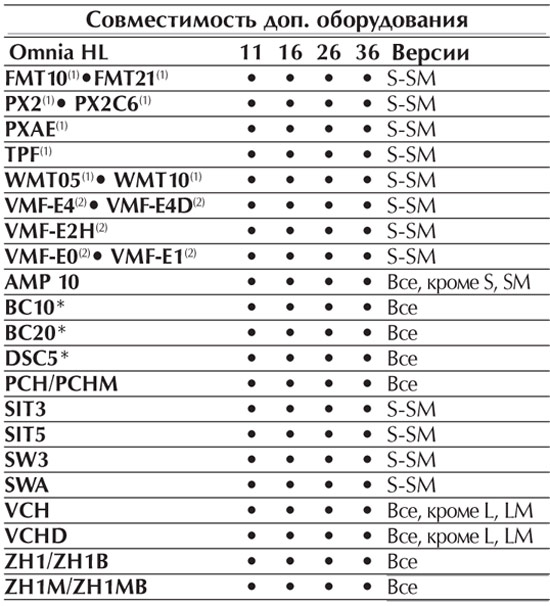

Дополнительное оборудование

  • АМР: Комплект элементов крепления к стене/ потолку помещения, входит в стандартную комплектацию модификаций S и SM.
  • BC: Вспомогательный поддон для сбора конденсата.
    ВС10 для вертикальной установки.
    ВС20 для горизонтальной установки.
  • РСН – РСНМ: Задняя панель корпуса белого (РСН) или серого (РСНМ) цвета.
  • SIT 3-5: Интерфейсные карты термостата. Они используются для объединения нескольких доводчиков (до 10) в единую сеть с централизованным управлением (по командам оператора или термостата).
  • SIT3: управляет переключением 3 скоростей вентилятора и должна быть установлена на каждый из фанкойлов, входящих в группу. Получает команды от селектора или от интерфейсной карты SIT5.
  • SIT5: управляет переключением 3 скоростей вентилятора, а также одним или двумя клапанами (в 4х-трубной системе), посылая команды термостата всей группе фанкойлов.
  • SW3: Датчик температуры воды, который позволяет автоматическое переключение сезонных режимов работы.
  • SWA: SWA внешний датчик температуры (с проводом длиной 6 м). Датчик регистрирует температуру окружающего воздуха при подключении его к разъему (А) панели управления FMT20AW; при этом датчик температуры воздуха, встроенный в панель управления, автоматически отключается. Если же датчик подключен к разъему (W) панели управления FMT20AW, то он служит для измерения температуры воды в контуре циркуляции. К панели FMT20AW могут быть одновременно подключены два датчика SWA.
  • VСН: Комплект оборудования, включающий трехпозиционный вентиль с электроприводом, соединительные элементы и медные трубы.
  • VСНD: Комплект оборудования, включающий моторизированный 2-х ходовой клапан, соединительные элементы, медные трубки.
  • ZH1: Опоры корпуса белого цвета для напольной установки доводчика.
  • ZH1В: Опоры корпуса белого цвета с «юбкой» для напольной установки доводчика.
  • ZH1М: Опоры корпуса серого цвета для напольной установки доводчика.
  • ZH1МВ: Опоры корпуса серого цвета с «юбкой» для напольной установки доводчика.

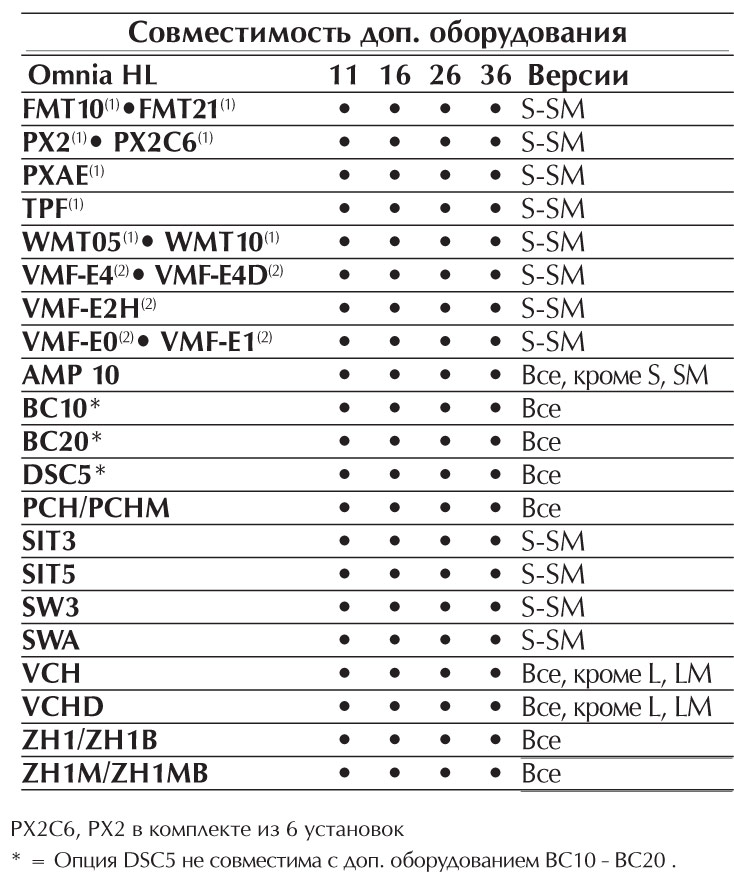

РХ2С6, РХ2 в комплекте из 6 установок
* = Опция DSC5 не совместима с доп. оборудованием BC10 - BC20 .

Основные особенности

  • Версии совместимые с VMF системой.
  • Очистка вентилятора. Конструкция доводчиков серии Omnia обеспечивает легкость очистки лопастей вентилятора: теперь крыльчатка вентилятора просто снимается.
  • Очистка поддона для сбора конденсата Новая система крепления поддона для сбора конденсата, примененная в доводчиках серии Omnia, облегчает его очистку. Это предотвращает возможность бактериального заражения поддона, образование налета на поверхности поддона в процессе дли тельной эксплуатации доводчика.
  • Электростатический воздушный фильтр.
  • Доводчики серии Omnia в стандартной комплектации оборудованы электростатическими фильтрами, несущими электрический заряд.Благодаря специально разработанной конструкции такие фильтры задерживают любые все частички пыли, присутствующие в воздухе, обеспечивая полную частоту воздуха в помещении.
  • Ионизационный фильтр PLASMACLUSTER. Фильтр такой конструкции снижает концентрацию вредных примесей в воздухе путем химического разложения молекул загрязняющих воздух веществ. В процессе работы фильтра происходят электрические разряды, вызывающие разложение молекул воды, присутствующей в воздухе, на положительно и отрицательно заряженные ионы. Эти ионы нейтрализуют молекулы вредных веществ, превращая их в безвредные примеси, обычно находящиеся в чистом воздухе. В результате в помещение поступает чистый ионизированный воздух, лишенный посторонних запахов.
  • Низкий уровень шума. Центробежные вентиляторы специальной конструкции, которыми снабжаются доводчики серии Omnia, обладают предельно низким уровнем шума, что гарантирует акустический комфорт при эксплуатации доводчиков в жилых помещениях.

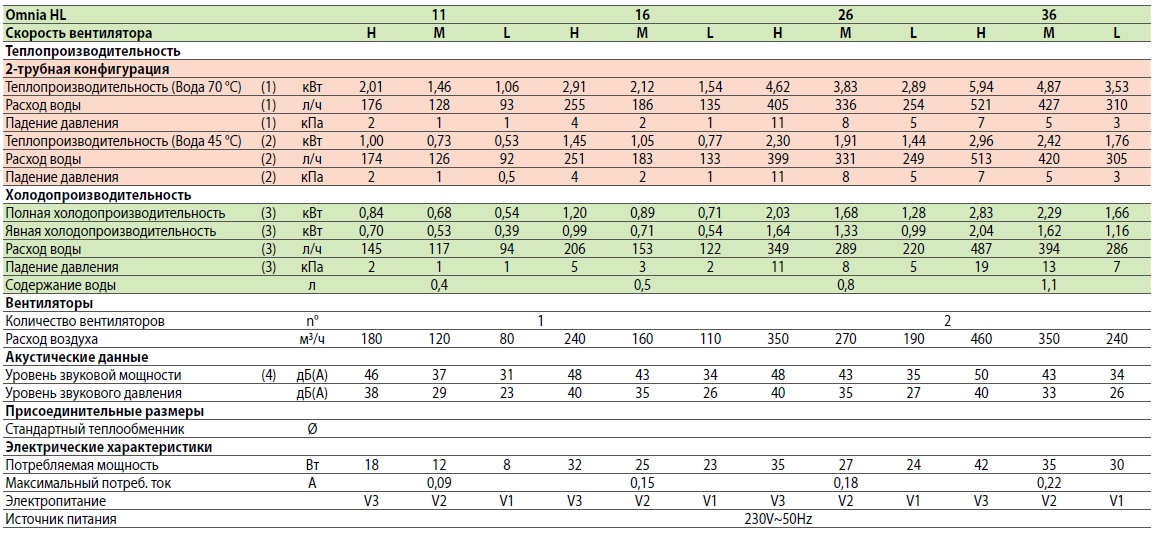

Технические данные


H макс.скорость; M средняя скорость; L миним.скорость
Нагрев
Конфигурация 2-х трубной системы
(1) Температура воздуха в помещении 20°С; температура воды на входе 70°С; разность температур 10°С
2-х трубная конфигурация системы (EUROVENT)
(2) Температура воздуха в помещении 20°С; температура воды на входе 50°С; рассход воды такой же как и при работе на охлаждение
Охлаждение (EUROVENT)
(3) Температура воздуха в помещении 27°C. / 19°C.; Температура воды на входе 7°C; cТ воды на 5°C
(5) Уровень звуковой мощности на основе измерений, проведенных в соответствии с EUROVENT 8/2
(6) Уровень звукового давления (A-взвешенный), измеренный в комнате с объемом V=85m3, время реверберации Т=0,5 с; Фактор направления Q=2; Расстояние R=2,5м
Примечание: Для получения более подробной информации, пожалуйста, обратитесь к программам подбора и технической документации, доступной на веб-сайте www.aermec.com

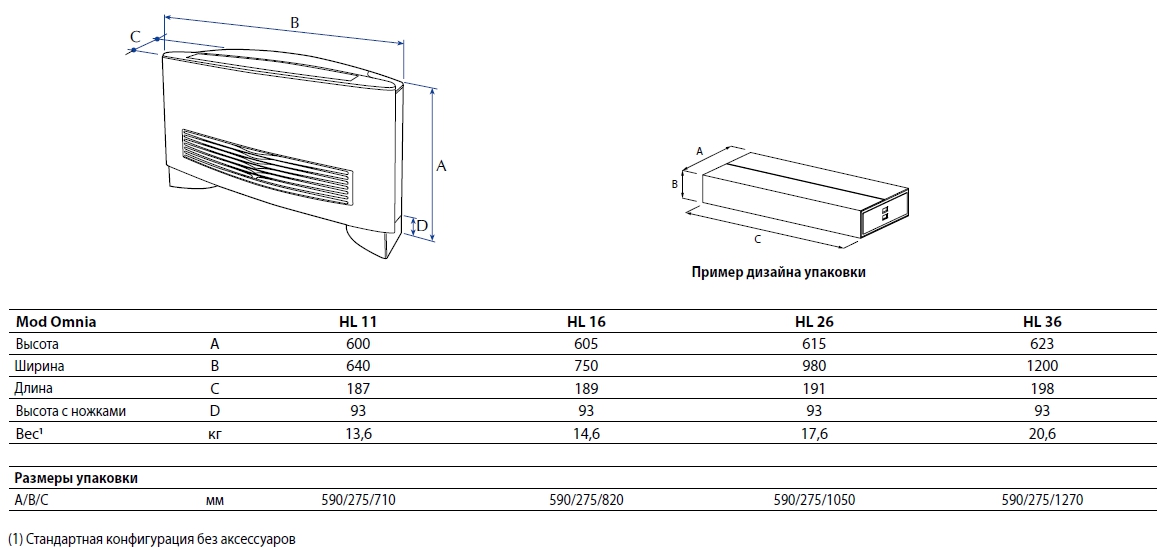

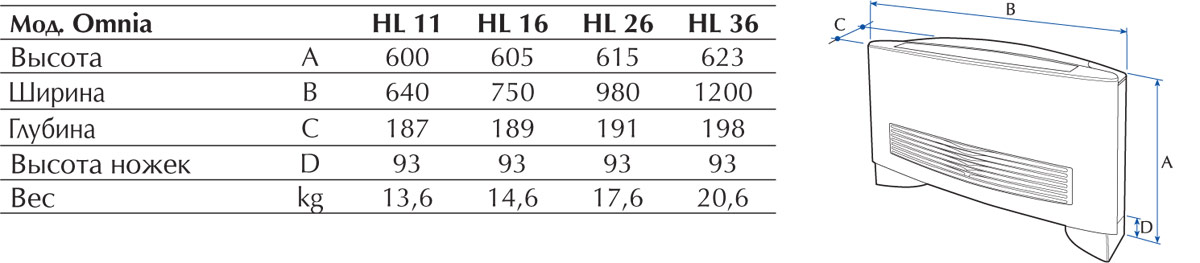

Размеры

PDFТехническое описание и инструкция по установке
