FCZ P

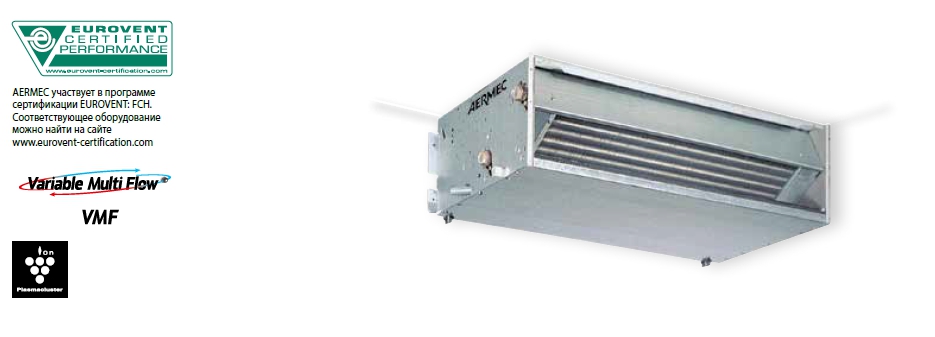

Канальные фанкойл

1
  • НИЗКИЙ УРОВЕНЬ ШУМА
  • КОМФОРТНОЕ УПРАВЛЕНИЕ ТЕМПЕРАТУРОЙ И ВЛАЖНОСТЬЮ ВОЗДУХА БЕЗ РЕЗКИХ КОЛЕБАНИЙ
  • ИДЕАЛЬНОЕ РЕШЕНИЕ ДЛЯ КАНАЛЬНОЙ УСТАНОВКИ

Описание

Используя богатый опыт производства фанкойлов, Aermec представляет новую серию FCZ_P для канальной установки. Данная серия доступна в 2-/4-трубном исполнении, позволяет использовать разные теплоносители, включая теплоносители с низкой температурой. Благодаря разнообразным версиям исполнения и опциональному оснащению даёт возможность найти оптимальное решение.

Версии без встроенного управления

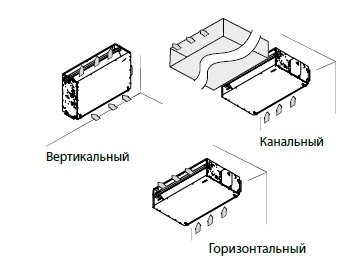

Вертикальная или горизонтальная установка:

  • FCZ_P
  • FCZ_PO
  • FCZ_PPC
  • 3-скоростной электродвигатель
  • Электродвигатели с встроенными конденсаторами
  • Низкая потеря давления на теплообменнике
  • Простая установка и обслуживание Воздушный фильтр G2 для всех версий. Версия APC оснащена фильтром Plasmacluster
  • Извлекаемые кожухи для легкой и эффективной очистки
  • Сторону подсоединения патрубков теплообменников можно поменять во время монтажа (доступно только для фанкойлов с одним теплообменником, в фанкойлах с двумя теплообменника нельзя)

Версии

2

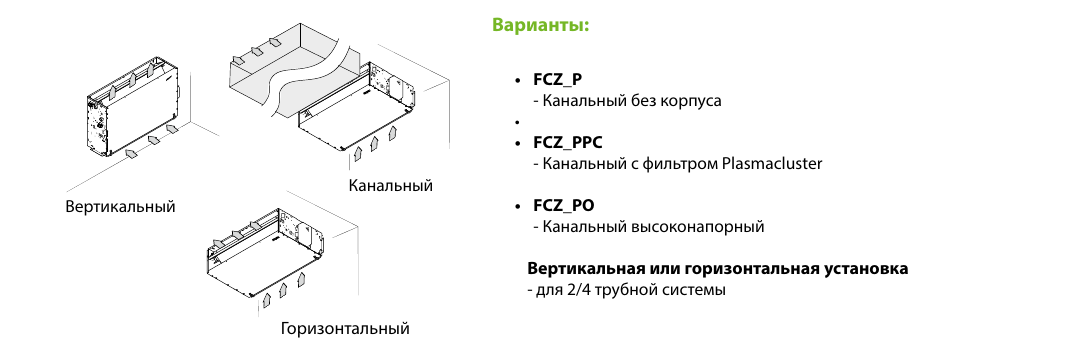

Варианты:

  • FCZ_P
    Канальный без корпуса
  • FCZ_PPC
    Канальный с фильтром Plasmacluster
  • FCZ_PO
    Канальный высоконапорный
  • Вертикальная или горизонтальная установкадля 2/4 трубной системы

Выбор версии

Оперируя различными вариантами можно подобрать такую модель, которая наиболее соответствует требованиям заказчика.

3

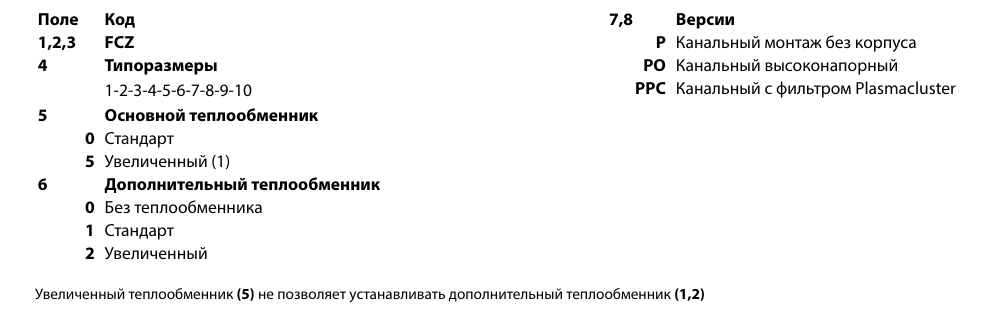

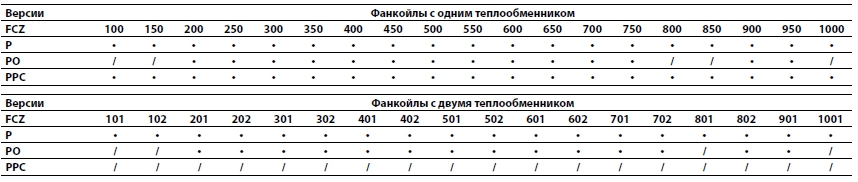

Увеличенный теплообменник (5) не позволяет устанавливать дополнительный теплообменник (1,2)

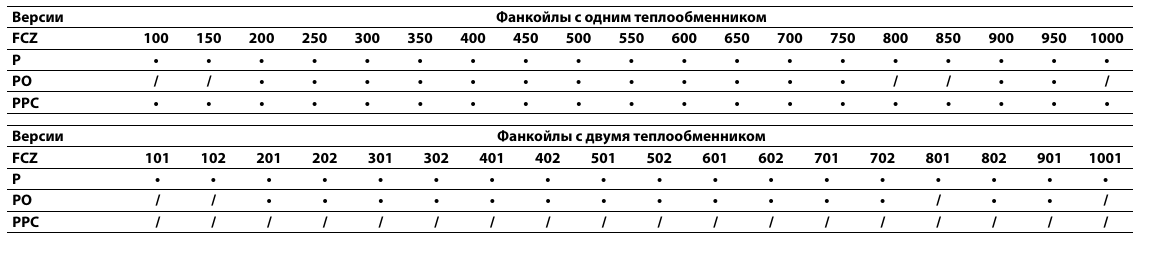

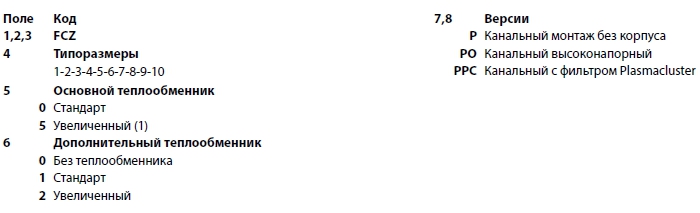

Доступные типоразмеры

4

Дополнительное оборудование

Панель управления
Доступен ряд панелей управления как настенных, так и корпусной установки на выбор. Важно правильно выбрать панель, соответствующую возможностям фанкойла (более подробную информацию см. в специальном приложении)

Датчики и комплектующие для панели управления

  • SW3: Датчик температуры воды для автоматического переключения сезонных режимов работы.
  • SWA: SWA внешний датчик температуры (с проводом длиной 6 м). Датчик регистрирует температуру окружающего воздуха при подключении его к разъему (А) панели управления FMT20AW; при этом датчик температуры воздуха, встроенный в панель управления, автоматически отключается. Если же датчик подключен к разъему (W) панели управления FMT20AW, то он служит для измерения температуры воды в контуре циркуляции. К панели FMT20AW могут быть одновременно подключены два датчика SWA.
  • SIT3-5: Интерфейсные карты термостата. Они позволяют объединить в единую сеть группу фанкойлов (до 10 штук) под управлением единой панели управления (селектора или термостата).
  • SIT3: управляет переключением скоростей вентилятора и должна быть установлена на каждый из фанкойлов, входящих в группу. Получает команды от селектора или от интерфейсной карты SIT5.
  • SIT5: управляет переключением скоростей вентилятора, атакже одним или двумя клапанами (в 4-трубной системе), посылая команды термостата всей группе фанкойлов.

Система VMF

  • VMF-E0: термостат, стандартно укомплектован датчиками температуры воздуха и воды, может управлять следующими системами: 2-трубными, 4-трубными, 2-трубными + фильтр Plasmacluster, 2-трубными + УФ-лампа, а также 2-трубными системами сдополнительным электрическим нагревателем. Оборудован внешним низковольтным контактом, который можно использовать для удаленного включения -выключения. С данным термостатом можно создавать зону с одним фанкойлом с помощью 2-жильной последовательной связи (1 мастер + 5 подчиненных максимум). Термостат защищен с помощью плавкого предохранителя.
  • VMF-E4: Панель управления «VMF система» с электронным термостатом и ЖК-монитором. Настенное крепление.
  • VMF-E5: настенная панель, позволяющая управлять целой гидравлической системой с помощью сенсорной клавиатуры.
  • VMF-E1: термостат для последовательной связи.
  • VMF-SW: датчик воды устанавливается в термостаты VMFE1, монтируется перед клапаном
  • VMF-SW1: Дополнительный датчик температуры воды для 4-трубной системы с термостатом Е1 позволяет расширить возможности по обработке воздуха

Водяной нагреватель

  • ВV: Однорядный водяной теплообменник. Не доступен для версий с 4-рядным теплообменником и с фильтром PASMACLUSTER.

Электрический нагреватель

  • RX: Электрический нагреватель с защитным термостатом. (Требуется панель управления с возможностью управления электрическим нагревателем). Не может быть использован в доводчиках с 4-рядным теплообменником или с фильтром PASMACLUSTER.

Комплект клапанов

  • VCZ_X4: Комплекты клапанов для фанкойлов с одним теплообменником, подключаемым к 4-трубной системе с разделенными контурами «Охлаждение» и «Нагрев». Комплект состоит из двух 3-ходовых клапанов с 4-трубным соединением в комплекте с электрическими приводами, термоизоляцией для клапанов и соединительной арматуры. Комплект клапанов VCF1X4L имеет подключение только с левой стороны
  • VCZ или VCF: Комплект, состоящий из термоизолированных 3-ходового клапана и соединительных медных трубок. Предназначен для стандартных и увеличенных теплообменников. Электроприводы рассчитаны на питание 230 В и 24 В, 50 Гц.
  • VCZD или VCFD: Комплект, состоящий из термоизолированных 2-ходового клапана и соединительных медных трубок. Предназначен для стандартных и увеличенных теплообменников. Электроприводы рассчитаны на питание 230 В и 24 В, 50 Гц.
  • VJP / VJP_M: Балансировочные клапаны для 2- и 4-трубных систем, монтируются снаружи фанкойла. Поставляется без фитингов и прочих гидравлических компонентов. Позволяет поддерживать постоянный расход теплоносителя через теплообменник. Электроприводы рассчитаны на питание 230 В и 24 В, 50 Гц.

VJP управляется приводом on/off (открыто/закрыто) с помощью соответствующей панели управления. VJP_M управляется посредством плавного регулирования панелями, поставляемыми Aermec.

Монтажные принадлежности

  • AMP: Монтажный комплект
  • BC: вспомогательный поддон для сбора конденсата
  • CHF: VentilCassaforma – это оцинкованный листовой стальной короб, для версий P, который позволяет вам разместить фанкойла непосредственно в стене.
  • DSC4: Насос, применяемый в тех случаях, когда естественный отток конденсата невозможен
  • РА: Воздухозаборная камера из оцинкованной листовой стали, оборудованная соединительным элементом для подключения к воздуховоду круглого сечения
  • PA F: Воздухозаборная камера, позволяющая осуществлять всасывание воздуха с одной стороны. Такая камера особенно удобна в тех случаях, вентиляторный доводчик устанавливается вне помещения, в которое подается кондиционированный воздух, что обеспечивает снижение шума до минимального уровня и облегчает операции по техническому обслуживанию
  • РМ: Воздуховыводящая камера из оцинкованной стали с внешней теплоизоляцией с пластиковым соединительным элементом для подключения к воздуховоду круглого сечения
  • RD: Соединительный элемент для подключения воздуховыводящей системы к прямоугольному воздуховоду
  • RDА: Соединительный элемент для подключения воздухозаборной системы к прямоугольному воздуховоду
  • RР: Соединительный элемент для подключения воздуховыводящей системы к воздуховоду под углом 90°.
  • RРА: Соединительный элемент для подключения воздухозаборной системы к воздуховоду под углом 90°.

Опциональное оснащение для канальных фанкойлов

  • MZC: Пленум с моторизованными заслонками
  • RDA_V: Переходник со стороны забора воздуха для прямоугольного воздуховода с присоединительным фланцем.
  • RDAC_V: Переходник со стороны забора воздуха для круглого воздуховода с присоединительным фланцем
  • RPA_V: Переходник для прямоугольного воздуховода со стороны забора воздуха с присоединительным фланцем с поворотом верх/низ 90°.
  • RDMC_V: Переходник для круглого воздуховода со стороны забора воздуха с присоединительным фланцем и внутренней изоляцией
  • PA_V: Пластиковый переходник со стороны забора воздуха для круглых воздуховодов с присоединительным фланцем
  • RPM_V: Раздаточный пленум с внутренней изоляцией и присоединительным фланцем с поворотом верх/низ 90°
  • PM_V: Пластиковый раздаточный пленум с внутренней изоляцией для круглых воздуховодов с присоединительными фланцами.
  • KFV10: Комплект круглых пленума.

Решетки

  • GA: Пластиковые решетки-основания для напольных фанкойлов.
  • GAF: Пластиковые решетки-основания с фильтром для напольных фанкойлов.
  • GМ: Воздухораспределительные решетки с регулируемым положением створок.

Более подробную информацию о панелях управления и системе VMF см. в специальной документации

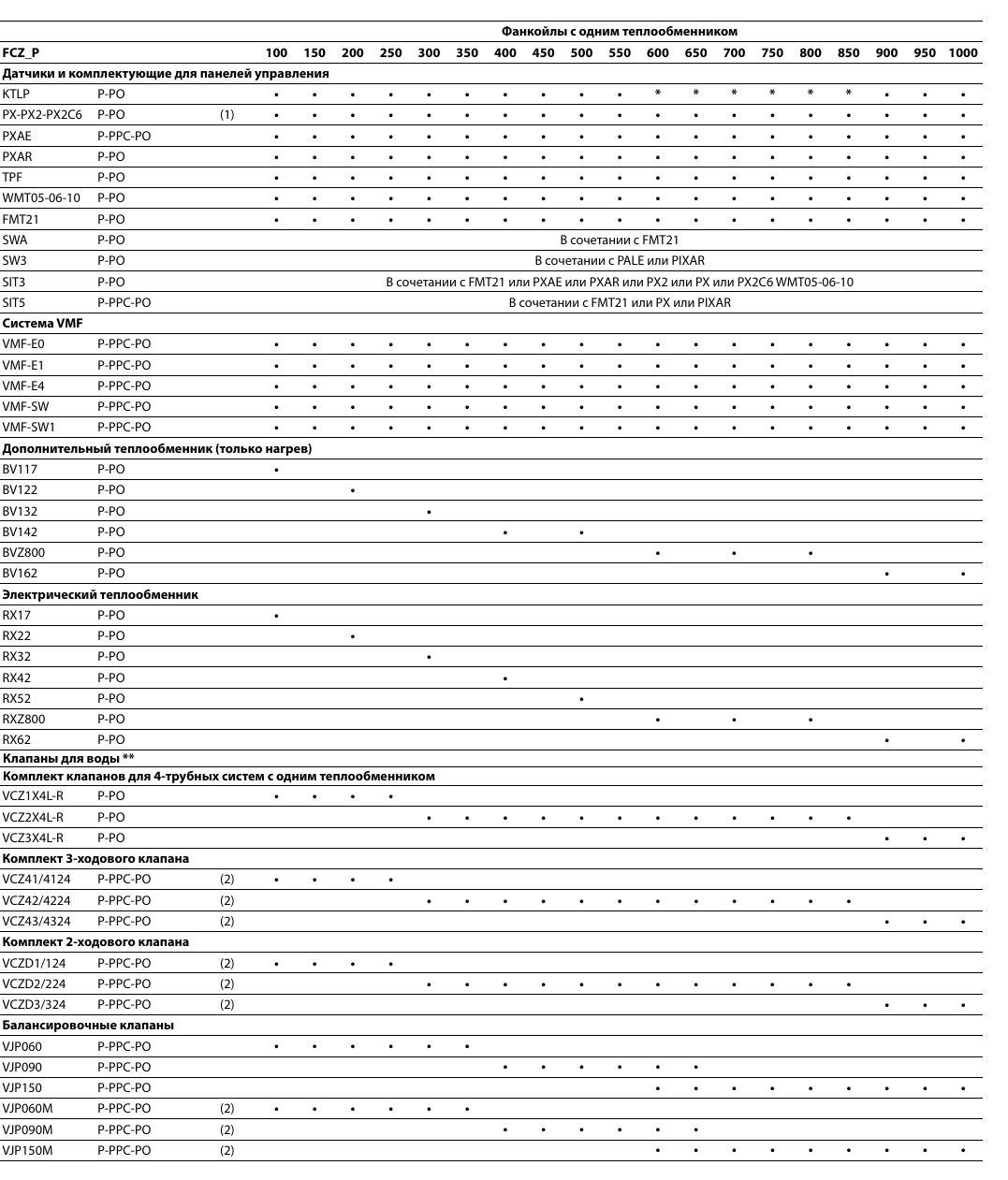

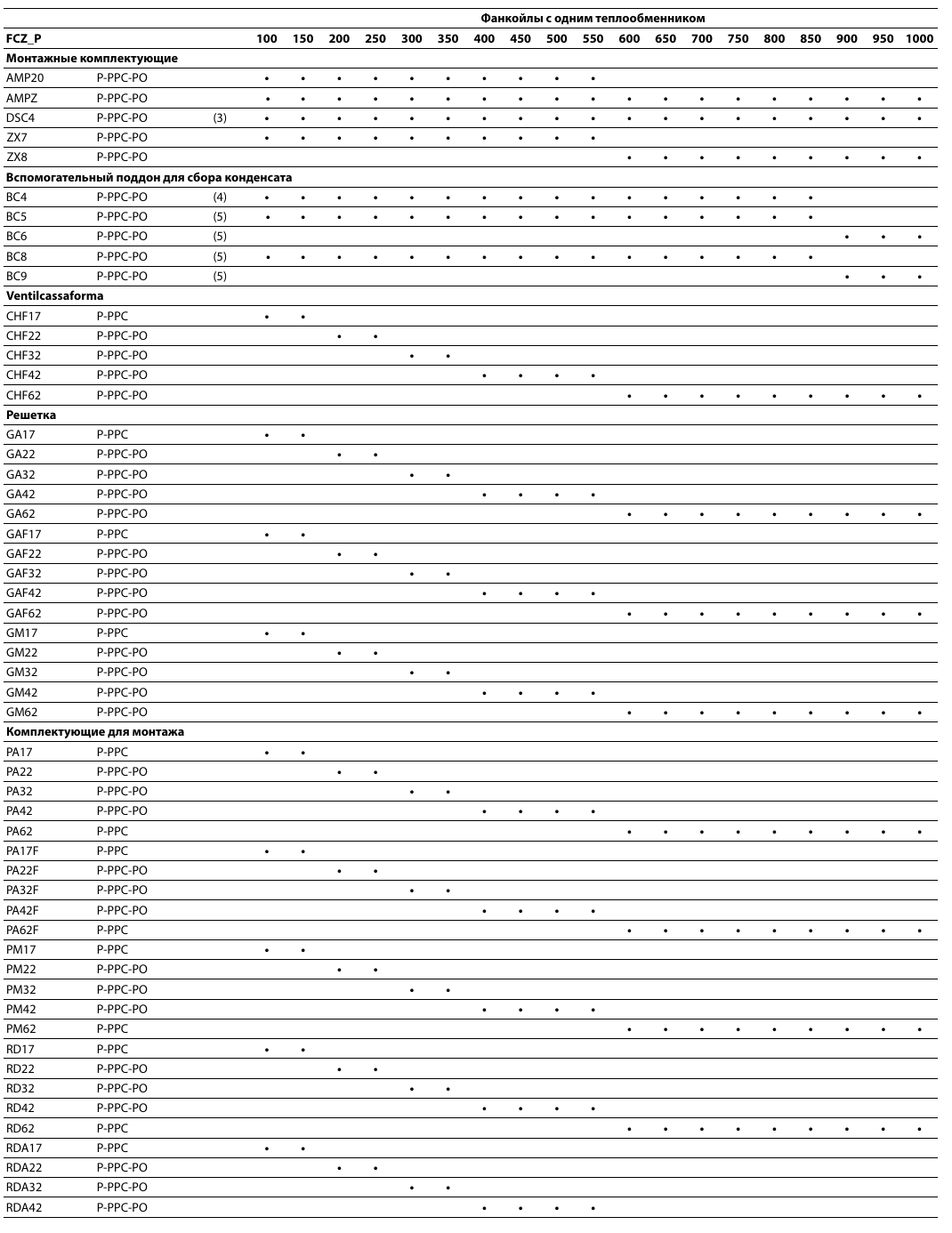

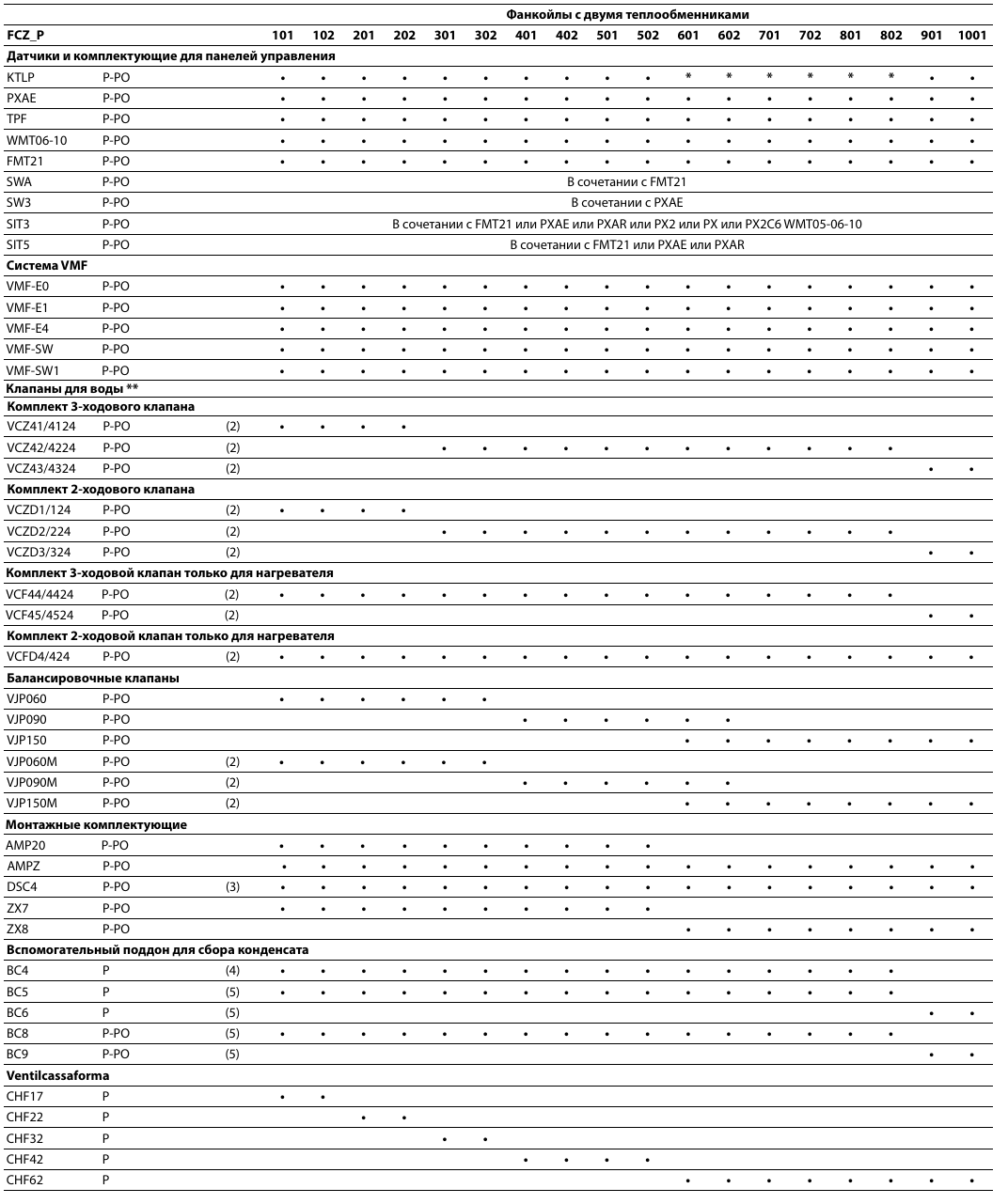

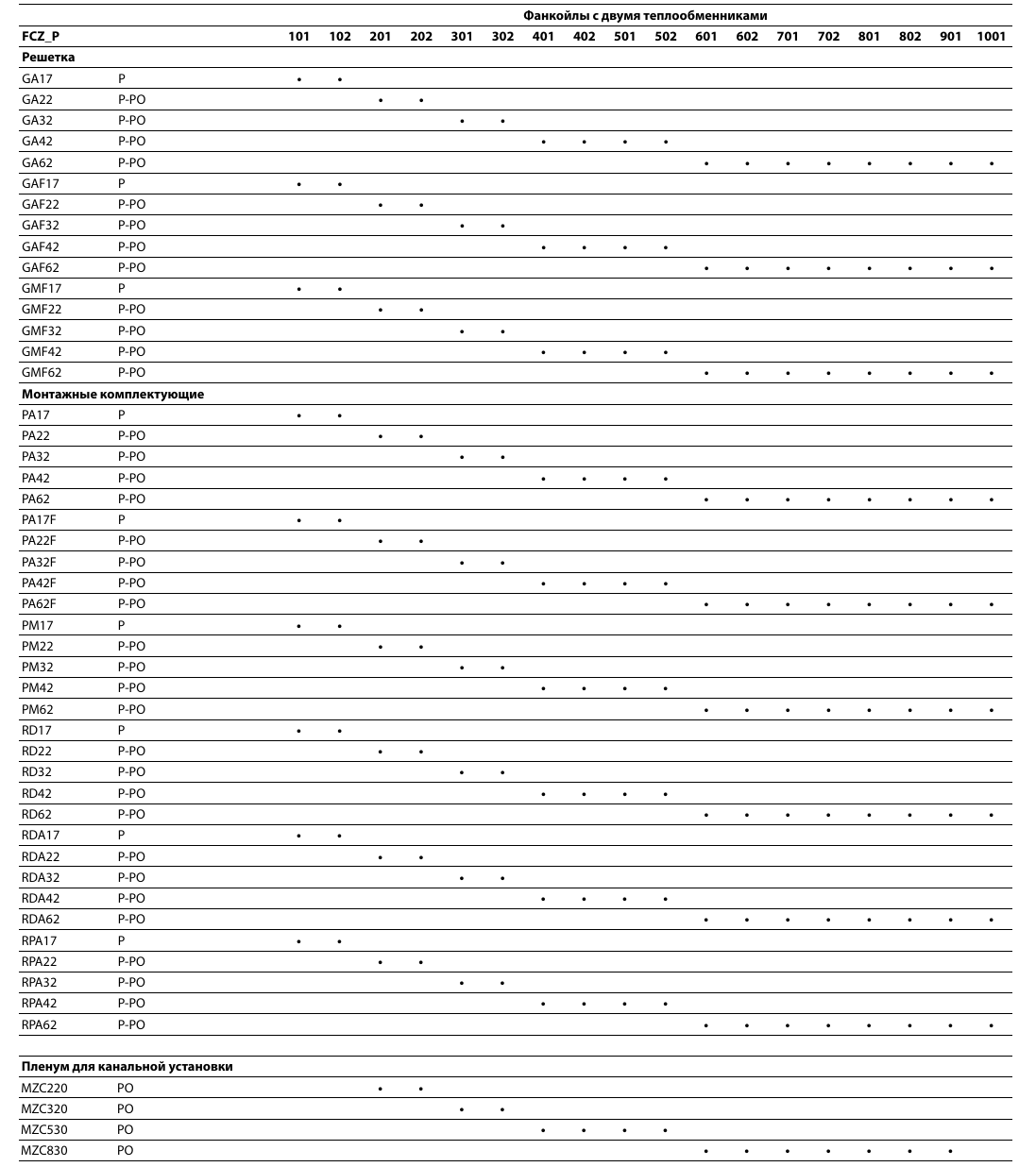

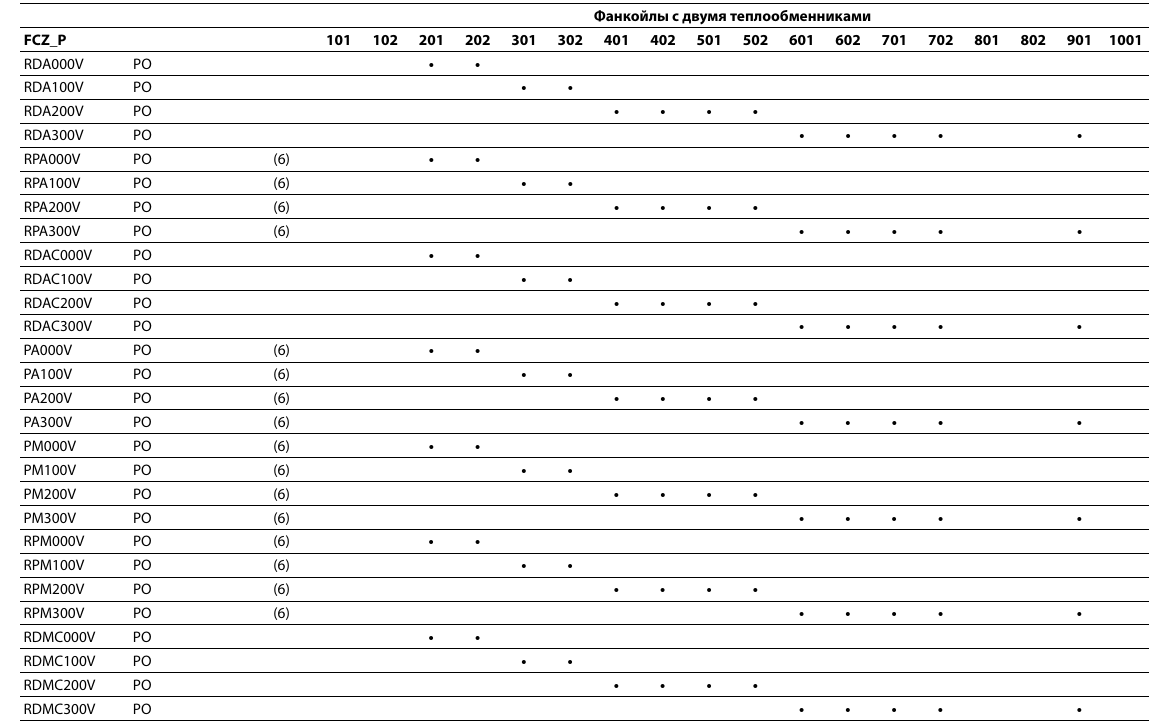

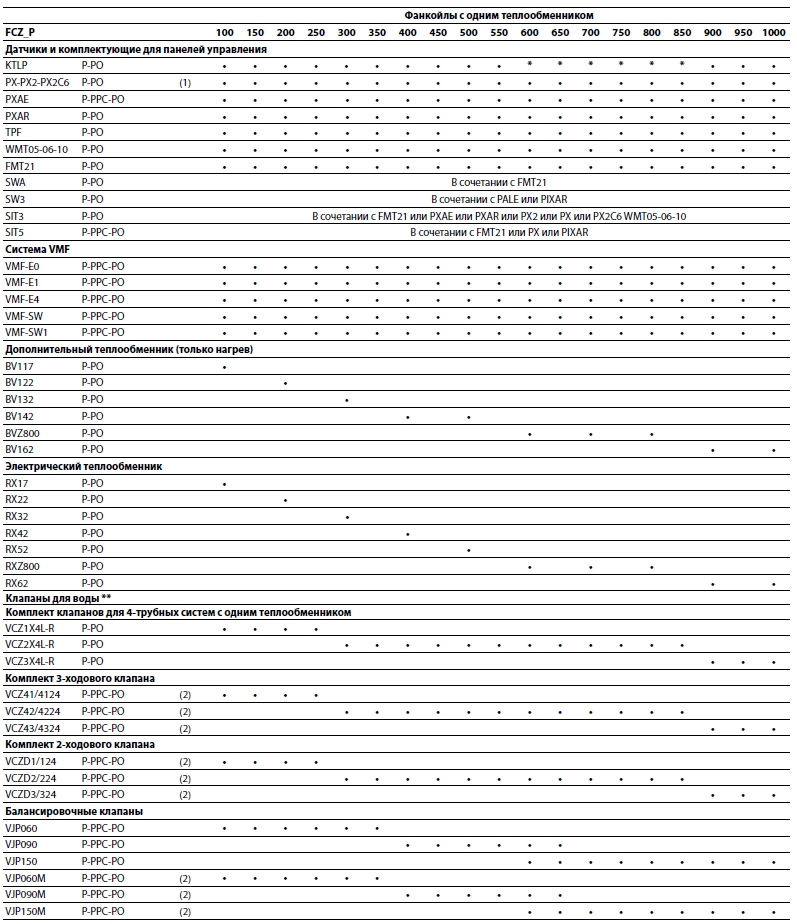

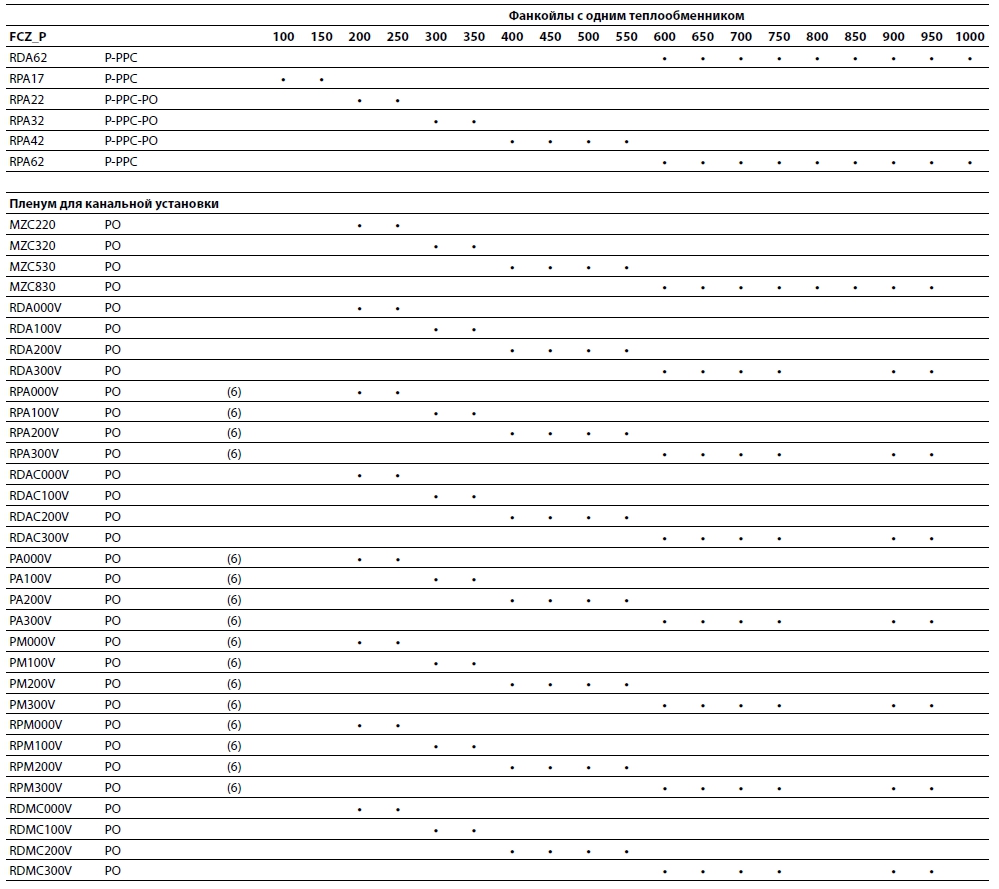

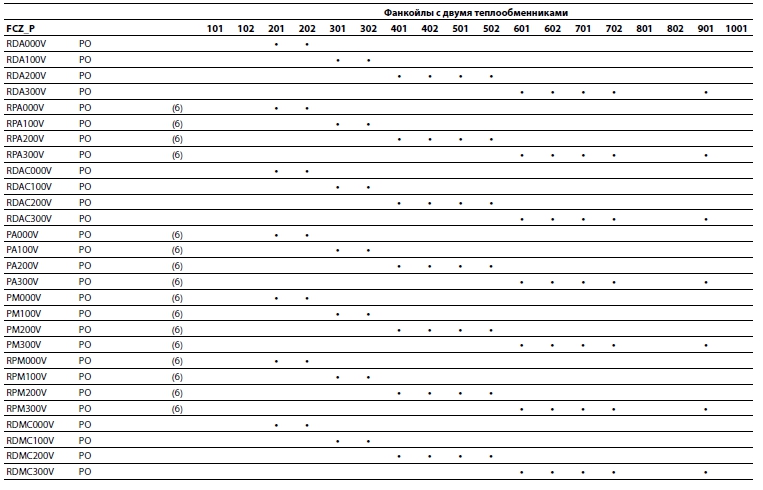

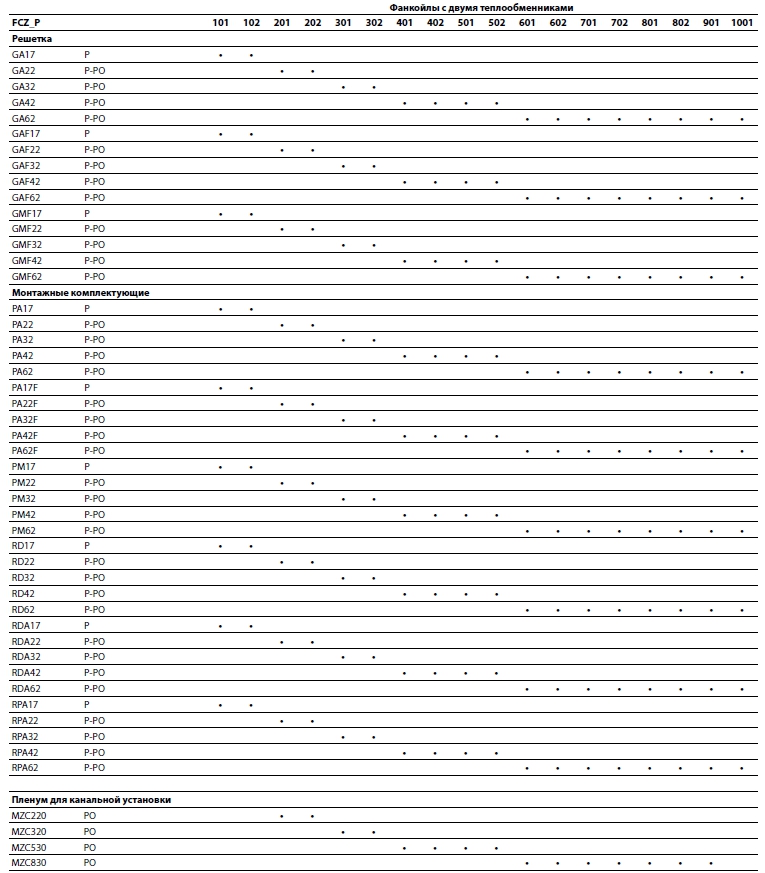

Совместимость комплектующих

5

Версия РО доступна только для типоразмера от 2 до 9
Более подробную информацию о панелях управления и системе VMF см. в специальной документации
* Свяжитесь с Aermec
** Фанкойлы, с водяными клапанами необходимо оснастить соответствующей панелью управления
(1) Только для настенной установки; (Панель PX2C6 PX2)
(2) VCZ4124-VCZ4224-VCZ4324-VCZD124-VCZD224-VCZD324-VJP060M-VJP090M-VJP150M – 24 В

6

Версия РО доступна только для типоразмера от 2 до 9

(6) Все Пленумы (RPA_V; PA_V; RPM_V; PM_V) имеют круглые выходы (Ø = 150 мм) с обеих сторон, которые могут быть удалены. Имеют впускные/выпускные присоединения с направлениями прямо или вниз (прямо или вниз для горизонтальной установки).

7

Версия РО доступна только для типоразмера от 2 до 9
* Свяжитесь с Aermec
** Правильность подбора клапанов для горячей воды VJP/VJP_M необходимо проверять по расходу теплоносителя в соответствующей таблице.
Фанкойлы, с водяными клапанами необходимо оснастить соответствующей панелью управления
(2) VCZ4124-VCZ4224-VCZ4324-VCZD124-VCZD224-VCZD324-VCZ4424-VCF4524-VCFD424 - 24 В
(3) DSC4 недоступен совместно с AMPZ
(4) Для вертикальной установки
(5) Для горизонтальной установки

8
9

Версия РО доступна только для типоразмеров от 2 до 9
(6) Все Пленумы (RPA_V; PA_V; RPM_V; PM_V) имеют круглые выходы (Ø = 150 мм) с обеих сторон, которые могут быть удалены. Имеют впускные/выпускные присоединения с направлениями прямо или вниз (прямо или вниз с возможностью горизонтальной установки).

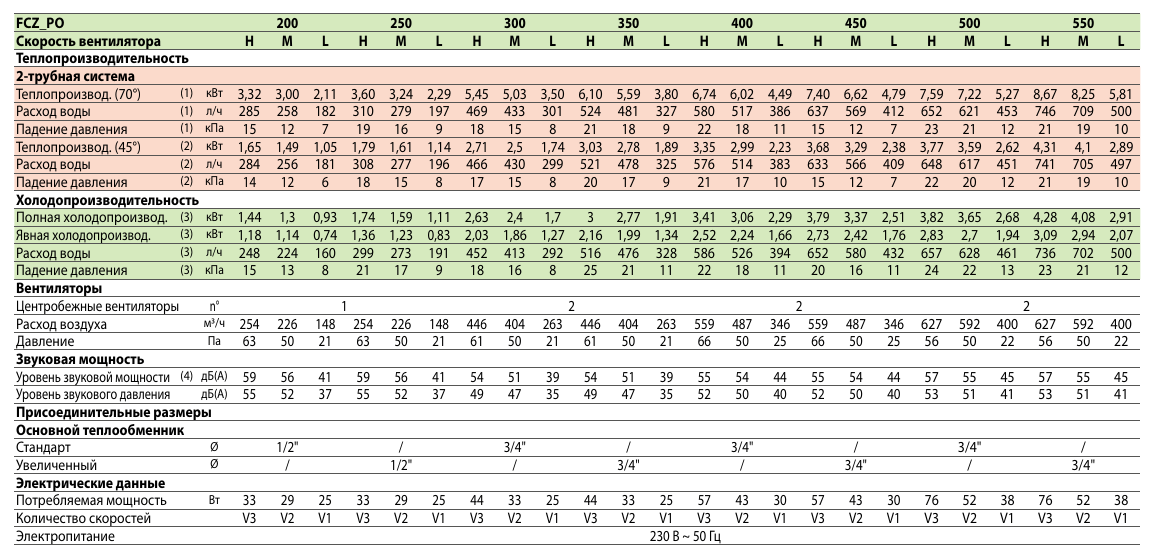

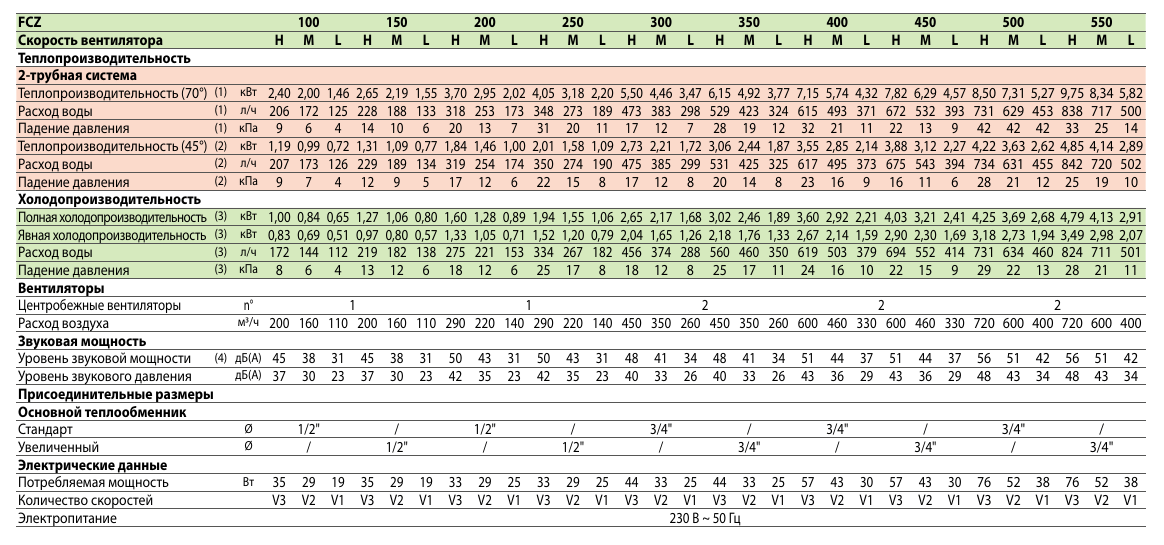

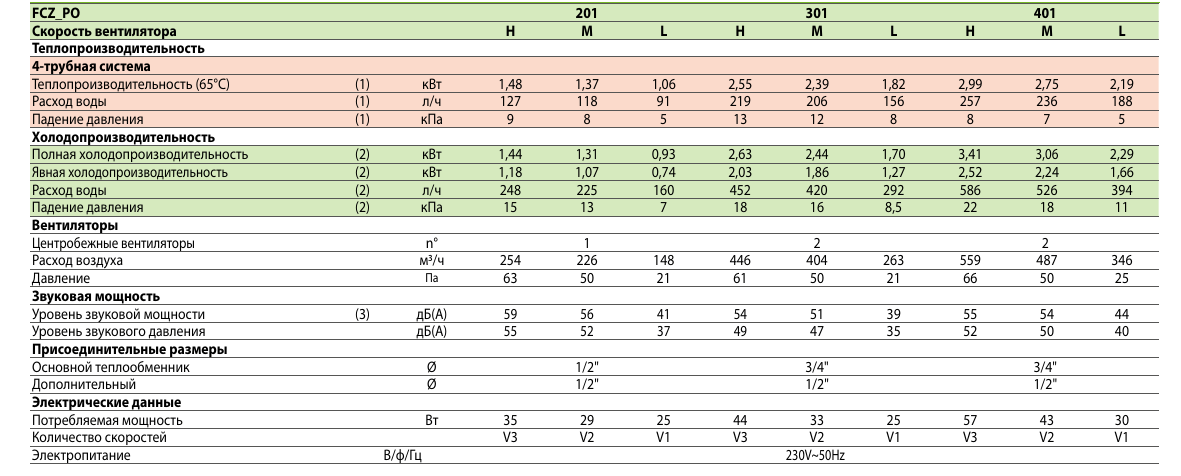

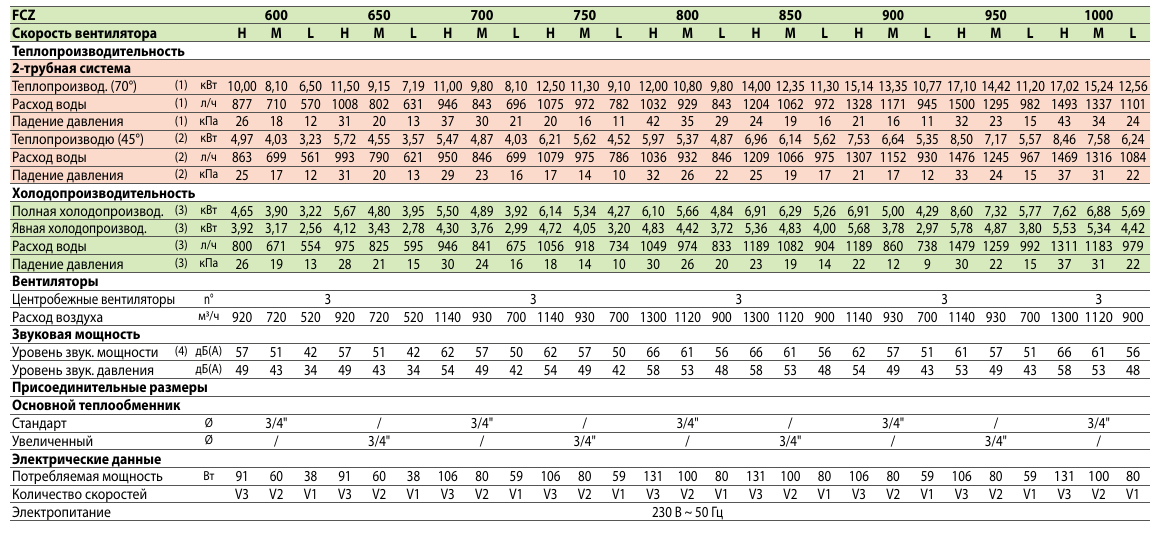

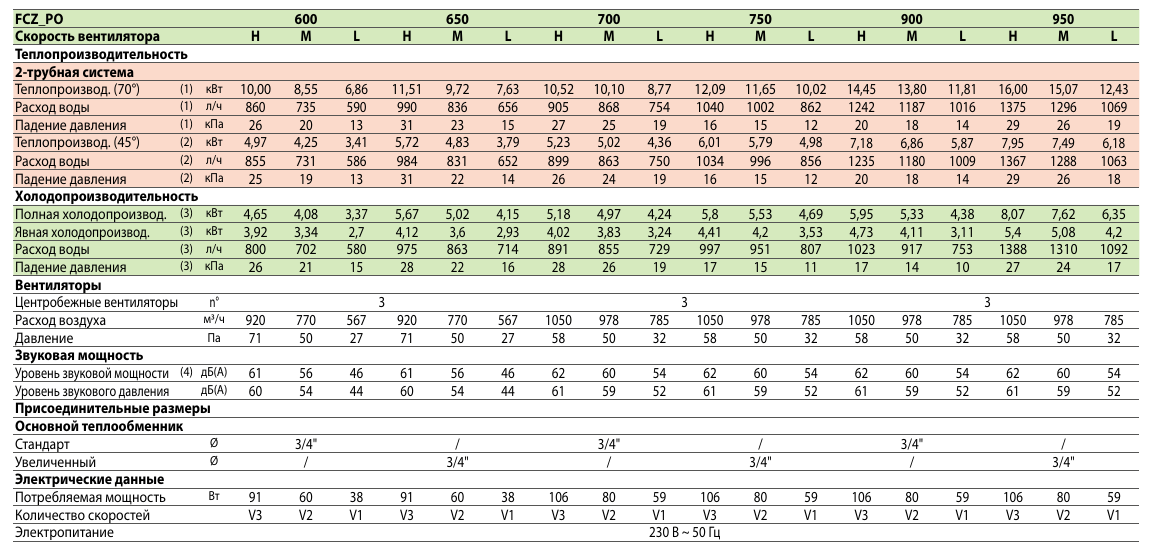

Технические данные – Фанкойл с одним теплообменником

10
11

(1) Температура воздуха в помещении 20 °C; Температура вода (на входе / выходе) 70 °C / 60 °C
(2) Температура воздуха в помещении 20 °C; Температура вода (на входе / выходе) 45 °C / 40 °C (EUROVENT)
(3) Температура воздуха в помещении 27 °C /19 °C; Температура вода (на входе / выходе) 7 °C / 12 °C (EUROVENT)
(4) Уровень звуковой мощности: в соответствии с Eurovent 8/2
Уровень звукового давления А измеряется в помещении с объемом V = 85 м³, время реверберации t = 0,5 с; Коэффициент направления Q = 2; Расстояние r = 2,5 м

12
13

(1) Температура воздуха в помещении 20 °C; Температура вода (на входе / выходе) 70 °C / 60 °C
(2) Температура воздуха в помещении 20 °C; Температура вода (на входе / выходе) 45 °C / 40 °C (EUROVENT)
(3) Температура воздуха в помещении 27 °C /19 °C; Температура вода (на входе / выходе) 7 °C / 12 °C (EUROVENT)
(4) Уровень звуковой мощности: в соответствии с Eurovent 8/2
Уровень звукового давления А измеряется в помещении с объемом V = 85 м³, время реверберации t = 0,5 с; Коэффициент направления Q = 2; Расстояние r = 2,5 м

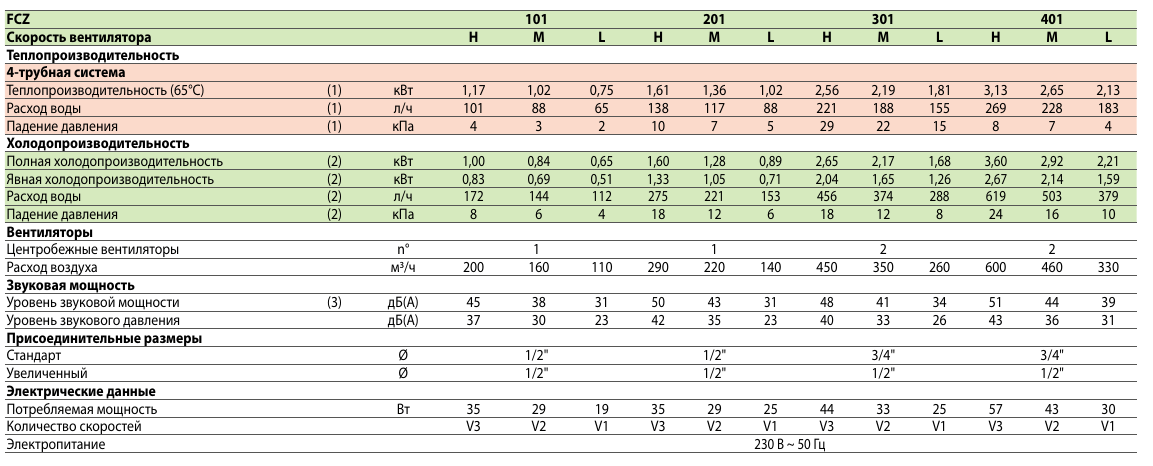

14

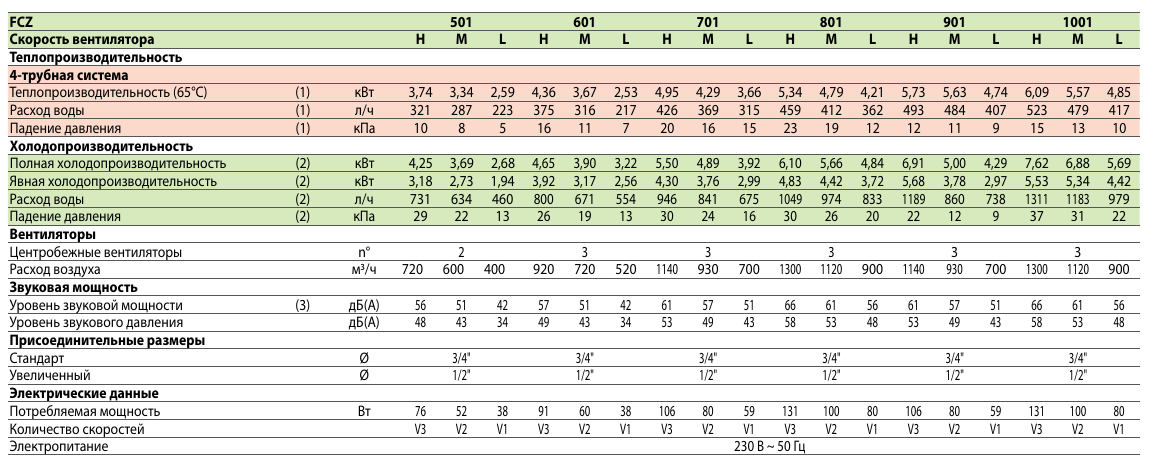

15

(1) Температура воздуха в помещении 20 °C; Температура вода (на входе / выходе) 70 °C / 60 °C
(2) Температура воздуха в помещении 20 °C; Температура вода (на входе / выходе) 45 °C / 40 °C (EUROVENT)
(3) Температура воздуха в помещении 27 °C /19 °C; Температура вода (на входе / выходе) 7 °C / 12 °C (EUROVENT)
(4) Уровень звуковой мощности: в соответствии с Eurovent 8/2
Уровень звукового давления А измеряется в помещении с объемом V = 85 м³, время реверберации t = 0,5 с; Коэффициент направления Q = 2; Расстояние r = 2,5 м

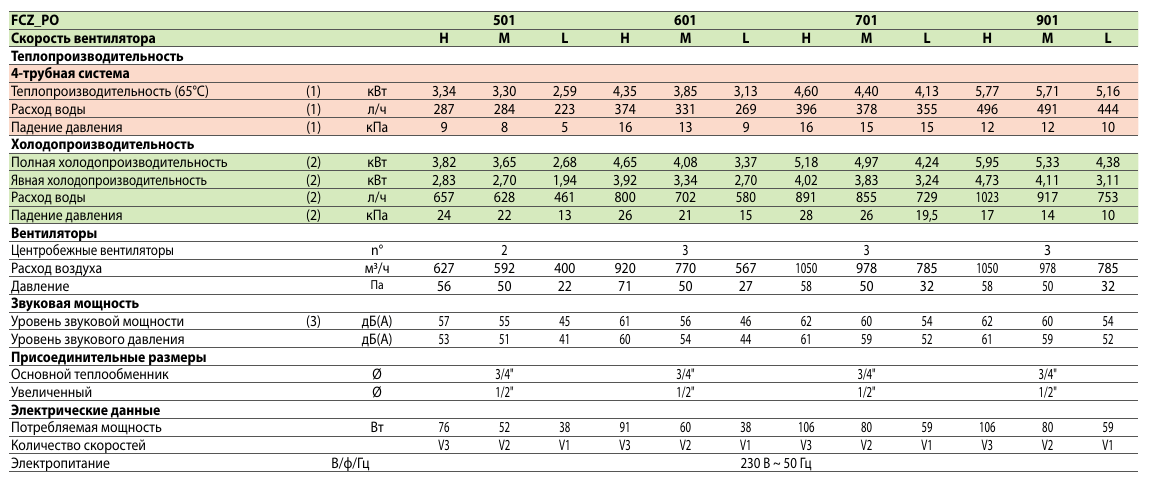

16
17

(1) Температура воздуха в помещении 20 °C; Температура вода (на входе / выходе) 70 °C / 60 °C
(2) Температура воздуха в помещении 20 °C; Температура вода (на входе / выходе) 45 °C / 40 °C (EUROVENT)
(3) Температура воздуха в помещении 27 °C /19 °C; Температура вода (на входе / выходе) 7 °C / 12 °C (EUROVENT)
(4) Уровень звуковой мощности: в соответствии с Eurovent 8/2
Уровень звукового давления А измеряется в помещении с объемом V = 85 м³, время реверберации t = 0,5 с; Коэффициент направления Q = 2; Расстояние r = 2,5 м

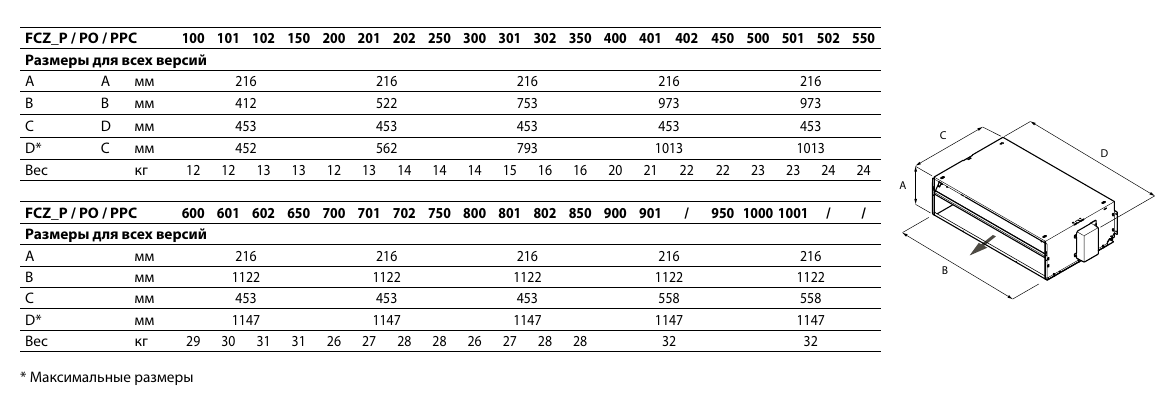

Габариты и вес

18

Aermec оставляет за собой право вносить любые изменения, необходимые для улучшения продуктов в любое время с любой модификацией технических данных.
