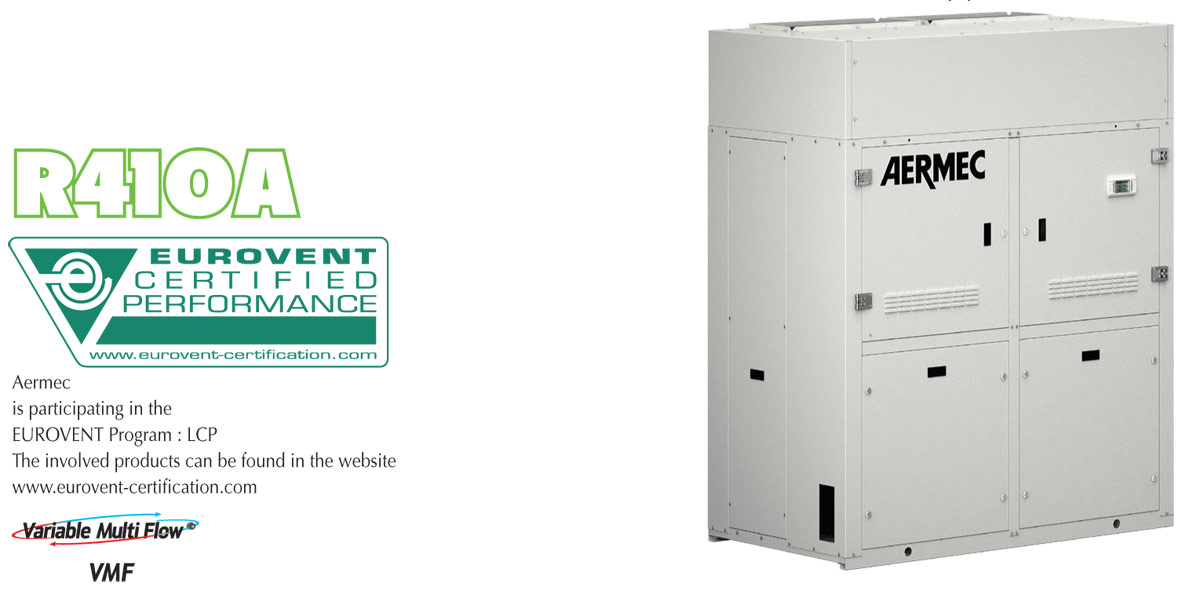

NLC 0280-1250H

Реверсивный тепловой насос воздух / вода для внутренней установки
Спиральные компрессоры, пластинчатые теплообменники и вентиляторы с прямым приводом
Холодопроизводительность от 52 ÷ 316kW
Теплопроизводительность от 56 до 349kW

  • ВЫСОКАЯ ЭФФЕКТИВНОСТЬ ПРИ НЕПОЛНОЙ НАГРУЗКЕ
  • ХОЛОДИЛЬНЫЙ КОНТУР ВНУТРИ КОРПУСА
  • ПОЛНОЕ УПРАВЛЕНИЕ РАСХОДОМ ВОЗДУХА ЧЕРЕЗ КОНДЕНСАТОР
  • ВЫСОКОЭФФЕКТИВНЫЕ ВЕНТИЛЯТОРЫ С ПРЯМЫМ ПРИВОДОМ
  • НОЧНОЙ РЕЖИМ РАБОТЫ

Особенности

  • NLC это реверсивный тепловой насос специально спроектированный для производства охлажденной / горячей воды в жилом / коммерческом здании. Машина со спиральными компрессорами, с plug fan вентиляторами, с внешними медными теплообменниками конденсатора с алюминиевым оребрением. В установках с пароохладителями имеется возможность производства горячей воды без дополнительных затрат. Корпус, каркас и обшивка выполнены из оцинкованной стали и покрыты полиэфирной антикоррозийной краской.
  • Версии
    NLC_HA - Высокая эффективность
    NLC_HE - Высокая эффективность с минимальным уровнем шума
    Рабочий диапазон: Работа до 46 ° C температуры наружного воздуха при полной нагрузке, в зависимости от размера и версии. Для более подробной информации обратитесь к технической документации / программному обеспечению.
  • Ассортимент включает в себя машины с двумя компрессорами и машины с четырьмя компрессорами, разделенные на два независимых контура.
  • Возможность использования электронного расширительного клапана, приносит значительные выгоды, особенно, когда тепловой насос должен работать при частичной нагрузке для энергоэффективности устройства.
  • Электронагреватель испарителя в стандарте
  • Поддон для сбора конденсата в стандарте
  • Возможно встроить гидромодуль, который включает в себя основные компоненты гидравлики; доступен в различных конфигурациях - с одним или двумя насосами различного напора, с аккумулирующим баком или без.
  • Агрегаты оснащаются инверторными вентиляторами с прямым приводом, с электронным регулированием давления конденсации в стандарте, что позволяет регулировать расход воздуха в зависимости от текущих параметров, добиваясь преимущества в потреблении электроэнергии и уменьшения уровня шума. Кроме того, по сравнению с обычными центробежными вентиляторами, отсутствует ременная передача и шкивы, для более простого регулирования потока, компактности и удобства обслуживания, и отсутствия вибрации.
  • Выброс воздуха горизонтально или вертикально
  • Микропроцессорное управление, в комплекте с клавиатурой и ЖК-дисплеем, для удобства отображения и изменения параметров на нескольких языках.
    Контроллер включает в себя журнал аварий.
    • Наличие программируемого таймера позволяет устанавливать временные интервалы работы, а так же вторую уставку
    • Контроль температуры происходит с интегральной пропорциональной логики, на основе температуры воды на выходе.
    • Ночной режим: можно установить бесшумный профиль работы.
    • Идеально подходит для работы в ночное время, так как это гарантирует акустический комфорт в вечернее время, и высокую эффективность во время полной нагрузки.

Дополнительное оборудование

  • AER485P1: RS-485 интерфейс для контроля за системами согласно протоколу MODBUS.
  • AERWEB300: опция AERWEB обеспечивающая дистанционное управление работой холодильных машин с помощью персонального компьютера и интернет соединения через стандартный браузер; 4 версии:
    • AERWEB300-6: веб-сервер для дистанционного управления максимум 6 установками через интерфейс RS485;
    • AERWEB300-18: веб-сервер для дистанционного управления максимум 18 установками через интерфейс RS485;
    • AERWEB300-6G: веб-сервер для дистанционного управления максимум 6 установками через интерфейс RS485 со встроенным модемом GPRS;
    • AERWEB300-18G: веб-сервер для дистанционного управления максимум 18 установками через интерфейс RS485 со встроенным модемом GPRS.
  • PGD1: Позволяет выполнять удаленные операции управления чиллером.
  • MULTICHILLER-PCO: Система управления, предназначенная для включения/выключения отдельных холодильных машин, входящих в единую систему и подключенных параллельно. При этом поддерживается постоянный расход воды во всех испарителях.
  • AVX: пружинные виброопоры.
  • FLG: Фланцы для воздухоотводов.
  • FL: Реле потока
  • FILW: Фильтр для воды
    Внимание, реле протока и фильтры для воды обязательны к установке, в противном случае возможны проблемы с гарантийными обязательствами
  • Дополнительные устройства, устанавливаемые только на заводе-изготовителе
  • DRE: Электронная система, уменьшающая пиковые значение тока.
  • RIF: Система перефазировки электромотора. Подключается параллельно электромотору и служит для снижения потребляемого тока примерно на 10%.
  • KRB: Электроподогрев поддона для сбора конденсата. Предотвращает образование льда на основании.
  • KRQ: Подогрев шкафа управления.
  • KRA: Электроподогрев аккумулирующего бака.
  • Совместим с системой управления VMF.
    Пожалуйста, обращайтесь к соответствующей документации.

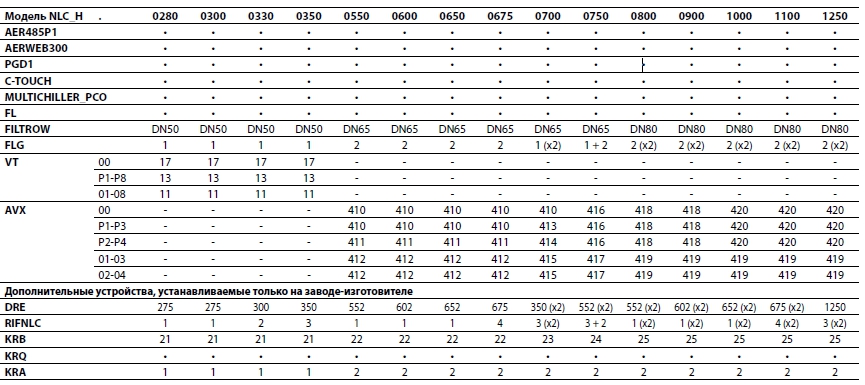

Совместимость дополнительного оборудования

x2 = Номер для заказа

Выбор модификации

Комбинируя многочисленные варианты можно подобрать такую модель, которая наиболее полно отвечает требованиям заказчика.

Поле Описание
1,2,3 NLC
4,5,6,7 Типоразмеры
0280-0300-0330-0350-0550-0600-0650-0675-0700-0750-0800-0900-1000-1100-1250
8 Область применения
° Стандартный ° (температура производимой воды до 4 ° С)
X Электронный термостатический клапан (температура производимой воды до 4 ° С) (5)
9 Модель
H Тепловой насос
10 Рекуперация тепла
° Без рекуперации
D С пароохладителем
11 Исполнение
A Повышенной эффективности
E Повышенной эффективности, с низким уровнем шума
12 Теплообменник
° Алюминиевый микроканальный
R Медный
S Из луженой меди
V Алюминиевый микроканальный, с покрытием, нанесенным методом электрофореза
13 Вентилятор
J EC инвертор
14 Электропитание
° 400V/3/50Гц с предохранителями
1 220V/3/50Гц с предохранителями (8)
15-16 Встроенный гидромодуль (3)
00 без гидромодуля
01 с баком и одним низконапорным насосом
02 с баком и низконапорными насосами: рабочим и резервным
03 с баком и одним высоконапорным насосом
04 с баком и высоконапорными насосами: рабочим и резервным
05 с баком (с отверстиями для дополнительного электрообогревателя) и одним низконапорным насосом
06 с баком (с отверстиями для дополнительного электрообогревателя) и низконапорными насосами – рабочим и резервным
07 с баком (с отверстиями для дополнительного электрообогревателя) и одним высоконапорным насосом
08 с баком (с отверстиями для дополнительного электрообогревателя) и высоконапорными насосами – рабочим и резервным
P1 без бака, с одним низконапорным насосом
P2 без бака, с низконапорными насосами – рабочим и резервным
P3 без бака, с одним высоконапорным насосом
P4 без бака, с высоконапорными насосами – рабочим и резервным
P5 без бака, с одним низконапорным инверторным насосом
P6 без бака, с одним низконапорным инверторным насосом и резервным инверторным насосом
P7 без бака, с одним высоконапорным инверторным насосом
P8 без бака, с одним высоконапорным инверторным насосом и резервным инверторным насосом

(1) Связаться с головным офисом для более низких температур
(2) Пароохладитель может использоваться исключительно в режиме охлаждения
(3) Скорость инверторного насоса должна быть настроена во время пуско-наладочных работ согласно требуемому статическому напору; после настройки насос будет работать с постоянным расходом

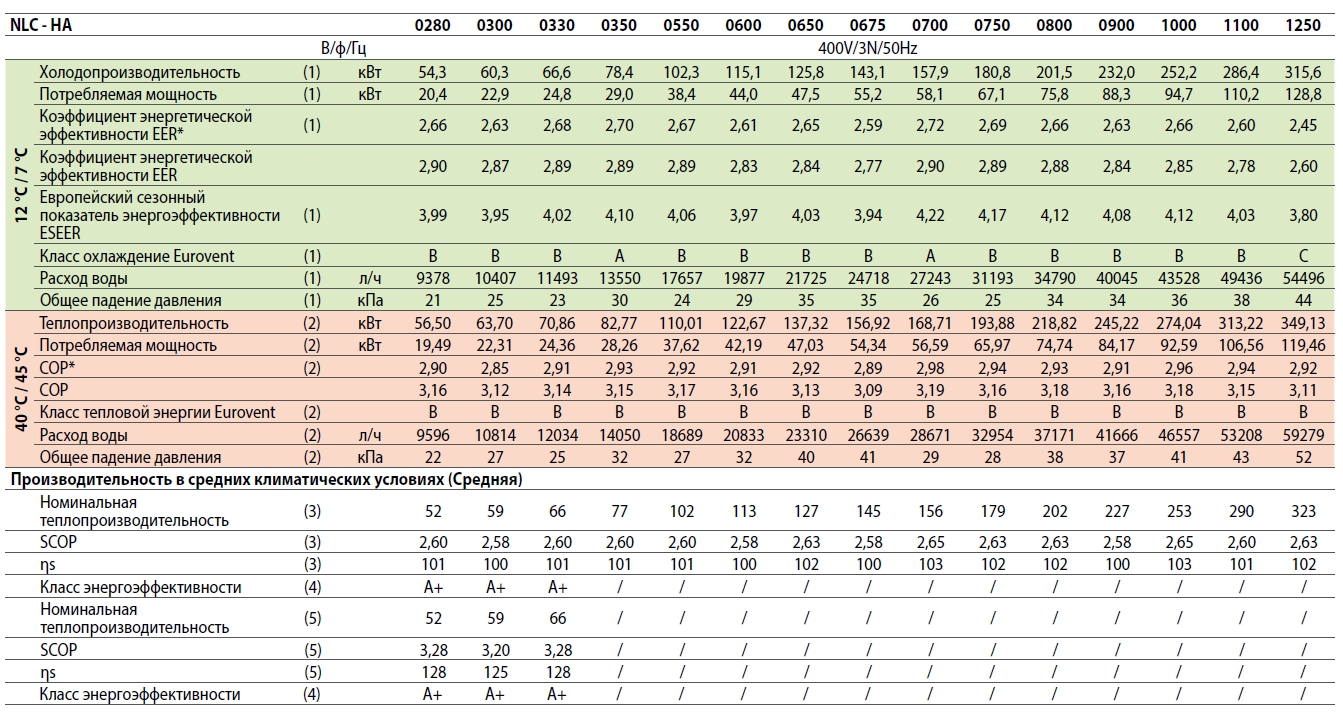

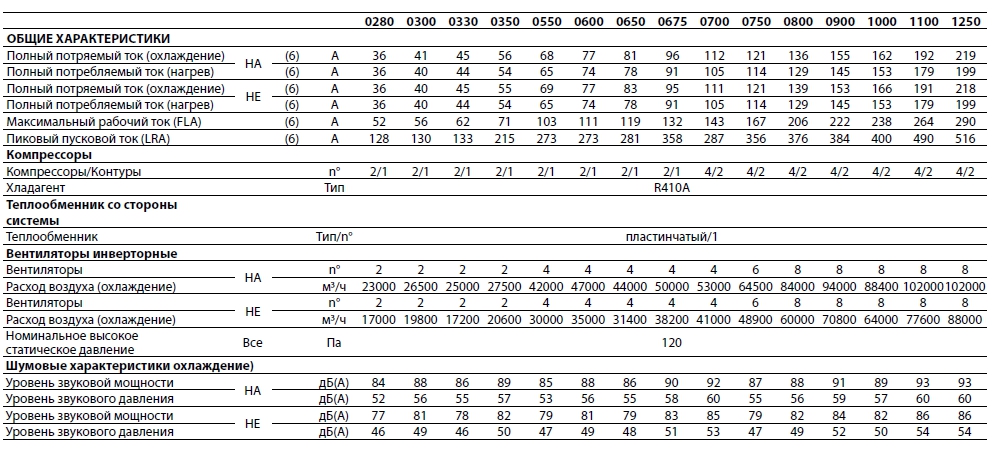

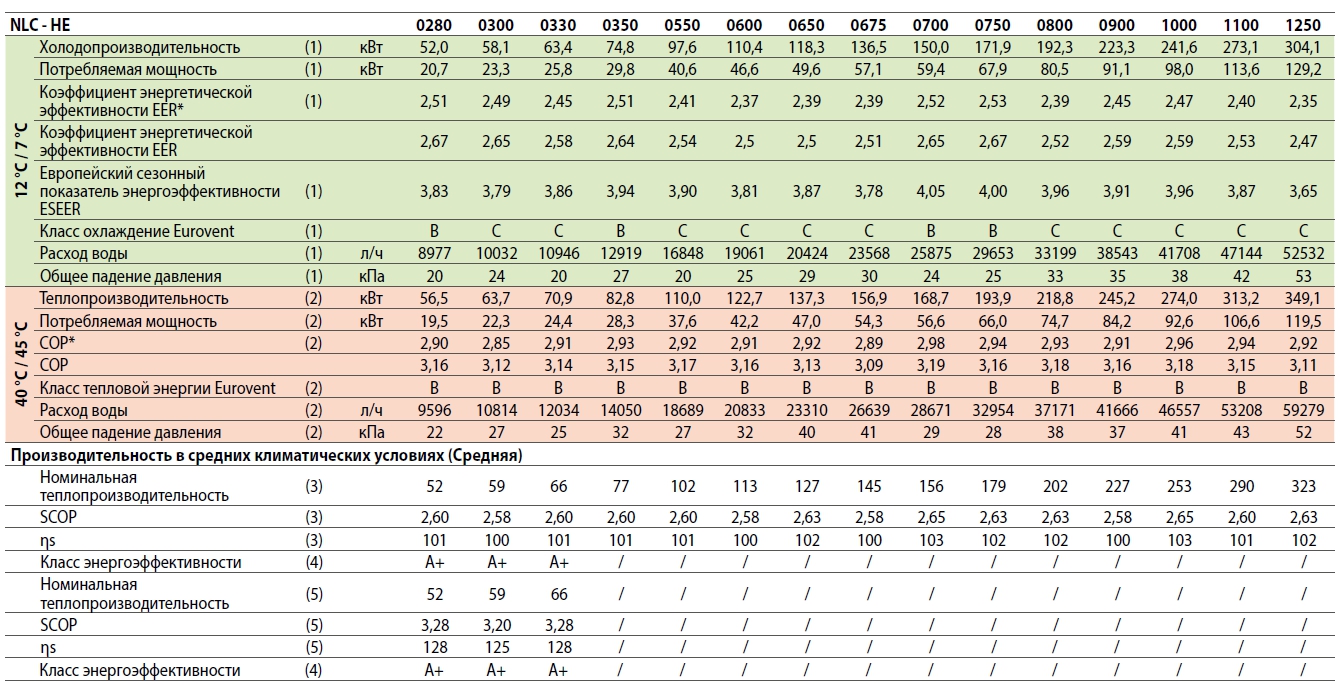

Технические характеристики

Данные (14511:2013)
* Нормативное требование 14511:2013 по сравнению с предыдущим 14511: 2011 предоставляется с использованием вентилятора
(1) Температура воды в испарителе (вход/выход) 12 °C / 7 °C; температура наружного воздуха 35 °C
(2) Температура воды в конденсаторе (вход/выход) 40 °C / 45 °C; температура наружного воздуха 7 °C/ 6°C
(3) Производительность при низких температурах Применение (35 °C)
(4) Класс энергоэффективности в соответствии с правилом № 811/2013; номинальная теплопроизводительность ≤ 70 кВт

(6) стандартная конфигурация без гидромодуля
Звуковая мощность
Aermec определяет величину звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2 в соответствии с требованиями сертификации Eurovent
Звуковое давление
Звуковое давление измерено в свободном акустическом пространстве на расстоянии 10 м от внешней поверхности холодильной машины (по стандарту UNI EN ISO 3744)
Примечание: для получения более подробной информации обращайтесь к программе Magellanо или технической документации, доступной на веб-сайте www.aermec.com

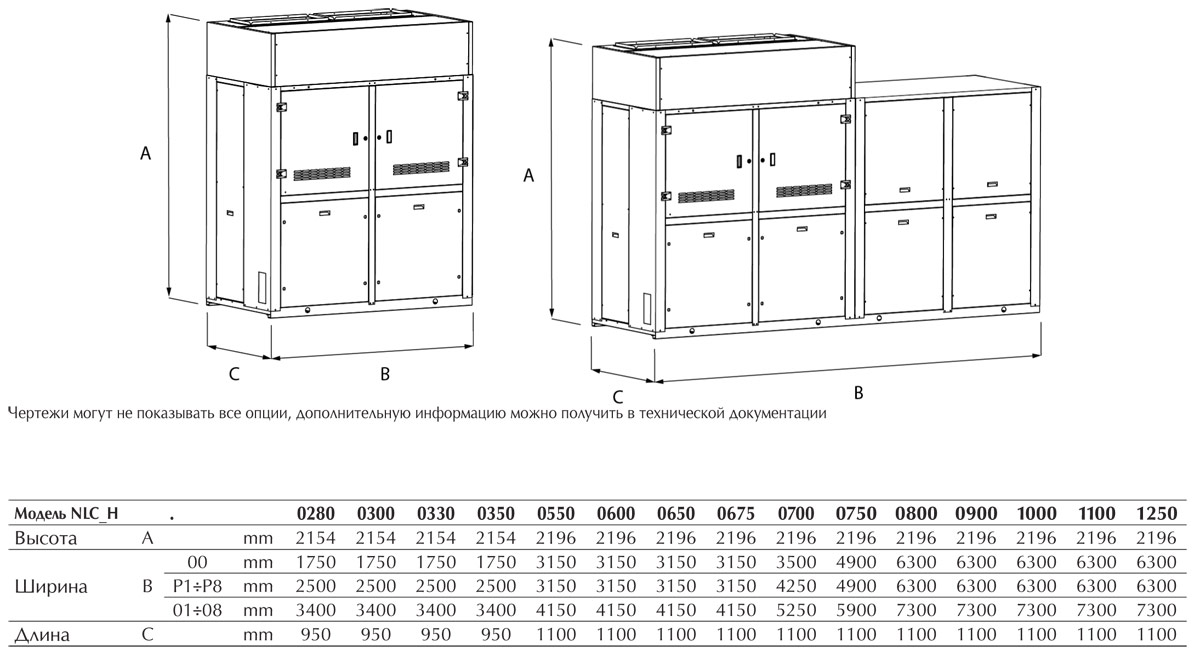

Размеры
