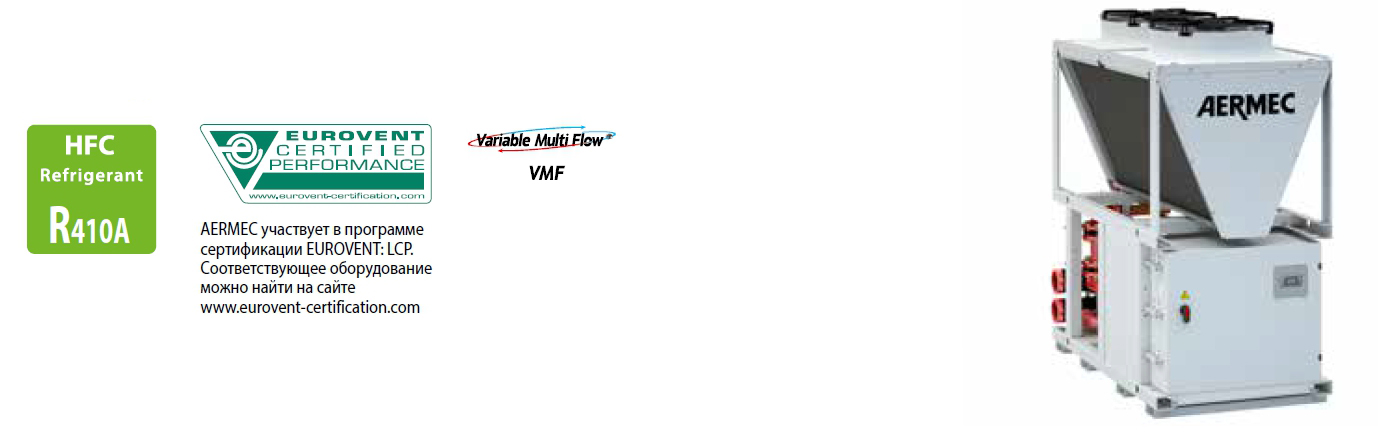

NRV

Чиллеры для наружной установки
Спиральные компрессоры, пластинчатые теплообменники и осевые вентиляторы
Холодопроизводительность до 108 кВт

  • МИКРОКАНАЛЬНЫЙ КОНДЕНСАТОР
  • ЛЕГКИЙ И БЫСТРЫЙ МОНТАЖ
  • НАДЕЖНОСТЬ И МОДУЛЬНОЕ ПОСТРОЕНИЕ ДО 1 МВТ


Описание

NRV представляет собой модули мощностью 108 кВт, которые могут подключаться друг к другу до мощности 970 кВт. Каждый отдельный модуль представляет собой чиллер наружной установки для производства охлажденной воды с высокоэффективными спиральными компрессорами, осевыми вентиляторами, микроканальными конденсаторами, пластинчатым теплообменником. В установках с пароохладителем существует также возможность производства горячей воды. Рама, каркас и боковые панели изготовлены из оцинкованной стали с полиэстеровым покрытием. NRV можно объединить в систему до 9 чиллеров с компактными габаритами. Модульность позволяет приспособить чиллер к особенностям каждого объекта. Таким образом, холодопроизводительность может быть увеличена через какое-то время, если это потребуется. Эти чиллеры могут оснащаться фрикулинговым теплообменником и использоваться зимой или когда температура наружного воздуха ниже температуры охлаждаемой жидкости. В режиме смешанного фрикулинга (сочетание режима фрикулинга и работы компрессоров) жидкость охлаждается непосредственно наружным воздухом и доохлождается компрессорами, что позволяет значительно экономить электроэнергию.

Версии

  • NRV_A Высокоэффективная
  • NRV_E Высокоэффективная в малошумном исполнении

Рабочий диапазон: Рабочая температура до 46 °C при полной нагрузке

  • В NRV 1 холодильный контур. При объединении нескольких модулей в один, вся система управляется как один чиллер. При этом осуществляется выход как на максимальную производительность, так и возможна работа в режиме частичной загрузки. С подключением каждого нового модуля количество ступеней регулирования мощности увеличивается, соответственно растет гибкость регулирования, энергоэффективность системы и её надежность.
  • Продуманный алгоритм управления обеспечивает согласованную работу каждого отдельного модуля с соседними, гарантируя бесперебойную работу системы даже в случае остановки одного или нескольких модулей. Модульность важна, когда требуется избыточность компонентов, поскольку это позволяет обеспечить повышенную безопасность системы и повысить надежность
  • Модули просты в установке и соединены друг с другом гидравлически с помощью специальных подключений.
  • В конденсаторе чиллера используются алюминиевые микроканальные теплообменники, что обеспечивает высокую эффективность. Эти теплообменники позволяют использовать меньше хладагента по сравнению с традиционными медно- алюминиевыми.
  • NRV комплектуется фильтром для воды, дифференциальным реле давления и запорными клапанами, необходимыми для отключения гидравлического контура или для сервисных работ: например, для очистке фильтров. При необходимости снизить расход теплоносителя, моторизованные клапана перекрывают один или несколько модулей, позволяя снизить расход соразмерно уменьшившейся нагрузке.
  • Микропроцессор с сенсорным дисплеем позволяет легко управлять чиллером благодаря простой системе меню доступной на нескольких языках. Выводится индикация аварий и журнал аварий
    • Программируемый таймер позволяет задать расписание работы и дополнительные уставки
    • Управление терморегулированием осуществляется по температуре прямой воды интегральным пропорциональным методом
    • Ночной режим: позволяет настроить работу в малошумном режиме. Замечательное решение для работы в ночное время, гарантирует акустический комфорт и высокую эффективность в часы минимальной загрузки
  • Ночной режим доступен при выборе инверторных вентиляторов J малошимного исполнения E.
  • Для высокоэффективной версии необходимо выбрать опцию DCPX или инверторные вентиляторы.

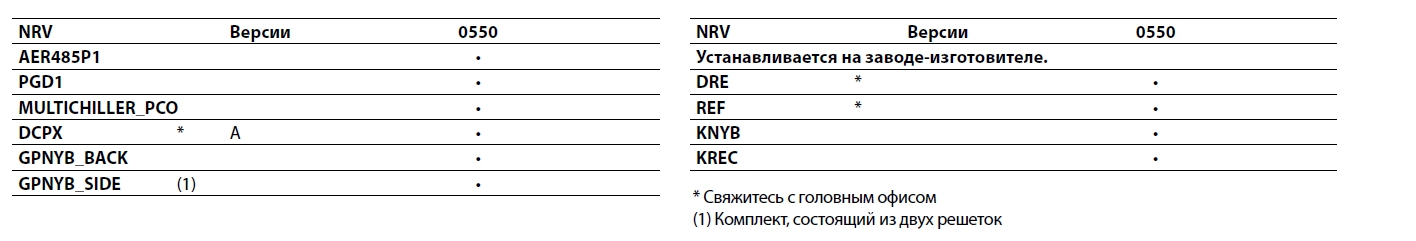

Дополнительное оборудование

  • AER485P1: Карта интерфейса RS-485 для систем удаленного мониторинга по протоколу MODBUS
  • PGD1: Дистанционная панель управления. Позволяет удаленно управлять чиллером.
  • MULTICHILLER_PCO: Система управления, предназначенная для включения/выключения отдельных холодильных машин, входящих в единую систему и подключенных параллельно. При этом поддерживается постоянный расход воды во всех испарителях
  • DCPX: Низкотемпературный комплект, обеспечивающий работу холодильной машины при температуре ниже 10 °С (до -10 °С). Она состоит из электронной карты, регулирующей скорость вращения вентиляторов в зависимости от давления конденсации, регистрируемого датчиком высокого давления, и поддерживает давление на необходимом уровне.
  • GPNYB_BACK: Торцевая защитная решетка (1 шт.).
  • GPNYB_SIDE: Фронтальная защитная решетка (2 шт.).

Устанавливается на заводе-изготовителе

  • DRE: Электронная система, уменьшающая пиковые значение тока приблизительно на 30%.
  • REF: Устройство компенсации коэффициента мощности. Подключается параллельно с электродвигателем, позволяет снизить потребляемый ток примерно на 10%.
  • KNYB: Заглушки (2 шт.) на коллектор
  • KREC: Комплект для переноса электропитания на противоположную сторону
  • Совместим с системой управления VMF (см. соответствующую документацию).

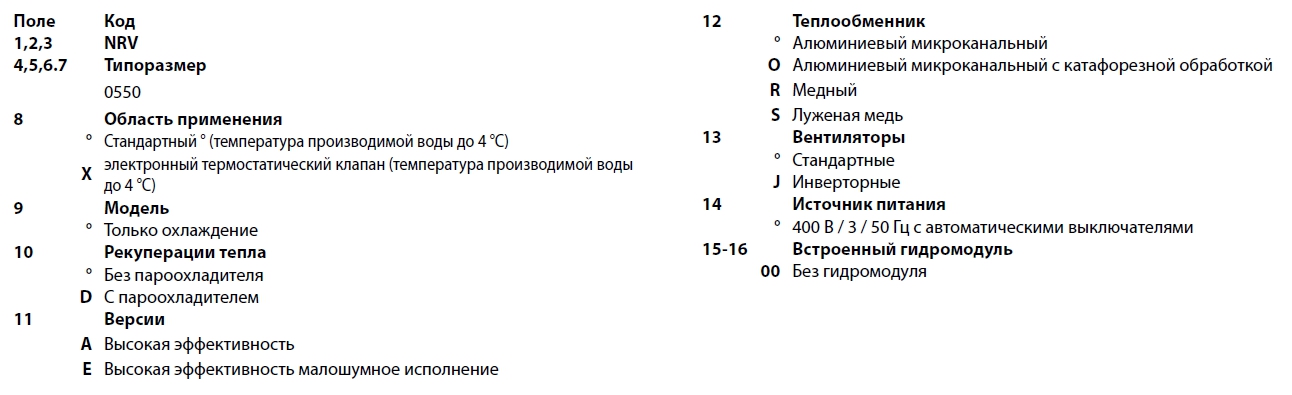

Описание кодировки

Оперируя различными вариантами можно подобрать такую модель, которая наиболее точно соответствует требованиям заказчика.

(2) DCPX не нужен при использовании вентилятора «J

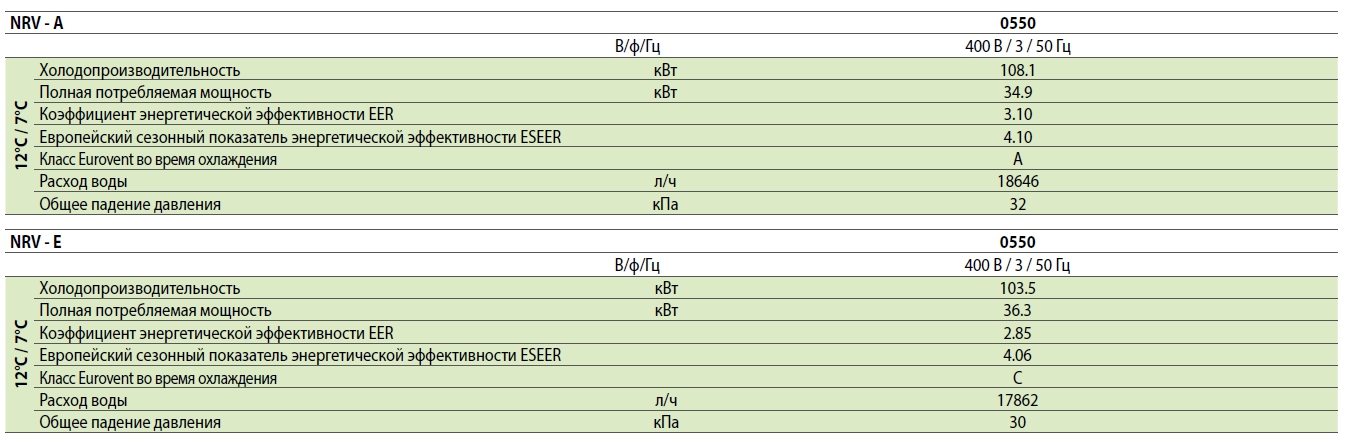

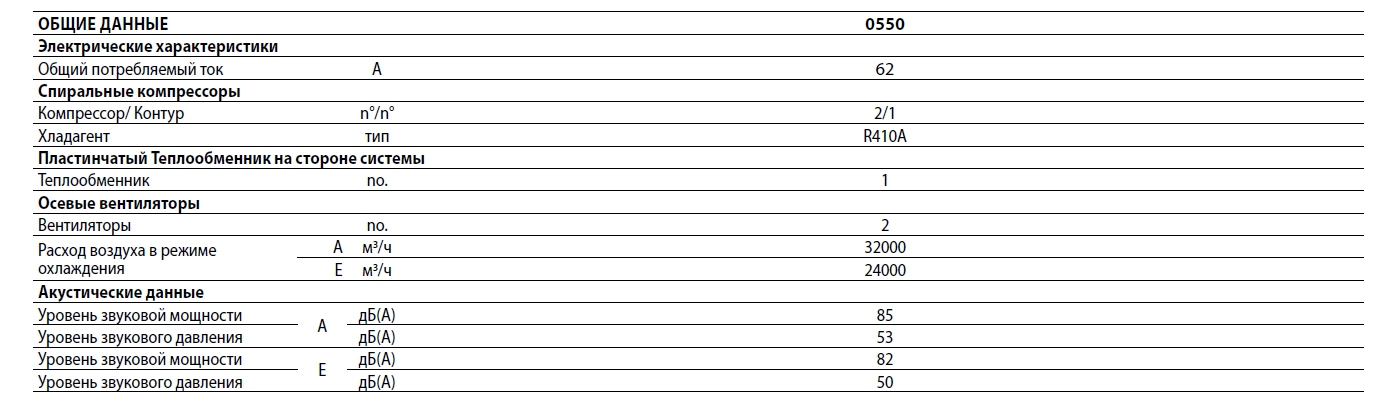

Технические данные

Данные (14511: 2013)
Температура воды в испарителе 12 °C / 7 °C, температура наружного воздуха 35 °C

Звуковая мощность
Aermec определяет величину звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2 в соответствии с требованиями сертификации Eurovent
Звуковое давление
Звуковое давление измерено в свободном акустическом пространстве на расстоянии 10 м от внешней поверхности холодильной машины (по стандарту UNI EN ISO 3744).
Примечание: для получения дополнительной информации см. программу подбора или техническую документацию на www.aermec.com

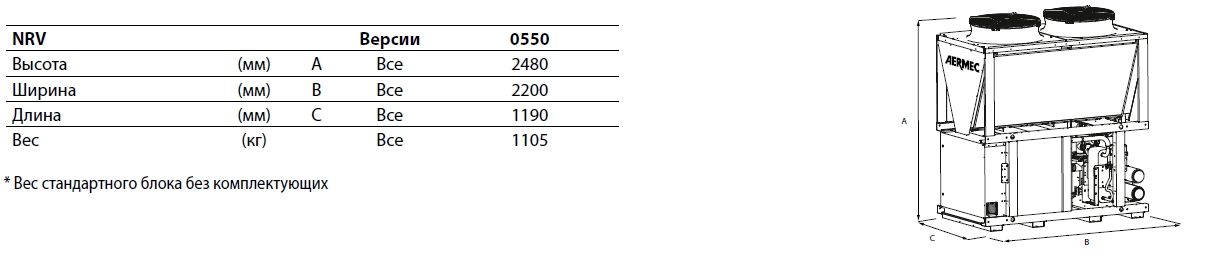

Габариты и вес
