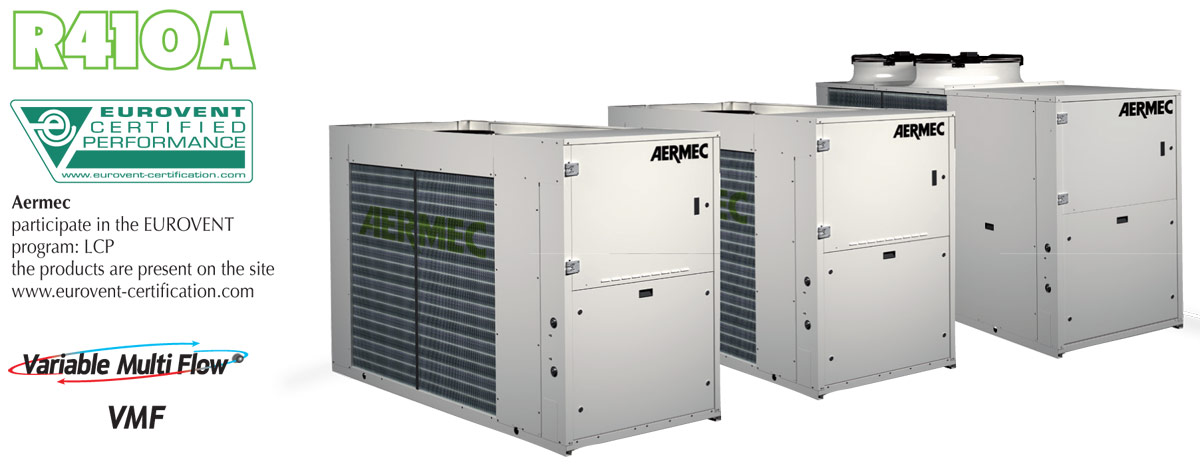

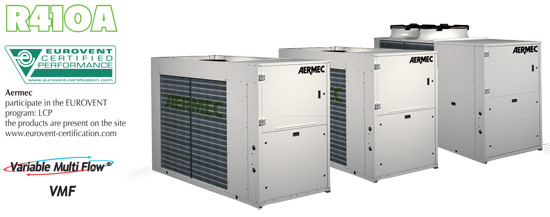

ANL 290-650

Холодильные машины с воздушным охлаждением
Холодопроизводительность от 55 до 133 кВт.
Стандартная версия
Версия с встроенным гидравлическим модулем

Характеристики

  • Работа только на охлаждение
  • Модификации:
  • ANL_ ° стандартные версии.
  • ANL_L версии низким уровнем шума.
  • Высокоэффективные спиральные компрессоры
  • Реле потока в стандартной поставке.
  • Фильтр для воды.
  • Датчики высокого и низкого давления в стандатной комплектации.
  • Теплообменники высокой эффективности.
  • Осевые вентиляторы с низким уровнем шума.
  • Возможность оснащения встроенным гидромодулем
    • Аккумулирующий бак с насосом либо только насос
    • Расширительный бак
    • Предохранительный клапан
    • Манометр
    • Дренажный клапан
  • Электронный регулятор (Modu_control).
  • Микропроцессорная система управления
  • Металлический защитный корпус с антикоррозионной полиэфирной краской.

Дополнительное оборудование

  • AERSET: Устройство управления и контроля, которое позволяет изменить уставку температуры воды для чиллеров во время получения импульсного сигнала 0-10В по протоколу MODBUS.
    Требует наличия дополнительного интерфейса: AER485 или MODU-485A.
  • MODU-485A: Интерфейс RS-485 для связи с системой диспетчеризации по протоколу MODBUS.
  • AERWEB300: опция AERWEB, обеспечивающая дистанционное управление работой холодильных машин с помощью персонального компьютера и интернет соединения через стандартный браузер; 4 версии:
    • AERWEB300-6: веб-сервер для дистанционного управления максимум 6 установками через интерфейс RS485;
    • AERWEB300-18: веб-сервер для дистанционного управления максимум 18 установками через интерфейс RS485;
    • AERWEB300-6G: веб-сервер для дистанционного управления максимум 6 установками через интерфейс RS485 со встроенным модемом GPRS;
    • AERWEB300-18G: веб-сервер для дистанционного управления максимум 18 установками через интерфейс RS485 совстроенным модемом GPRS.
  • MULTICONTROL: Система управления, предназначенная для включения/ выключенияотдельных холодильных машин, входящих вединую систему и подключенных параллельно.
  • SPLW: Датчик воды системы. В большинстве случаев достаточно датчиков, которые поставляются в не смонтированном виде в комплекте каждого чиллера или теплового насоса. При установке в качестве обычного датчика расхода или на возвратном коллекторе датчик SPLW может использоваться для контроля температуры воды в чиллерах или просто для снятия значений.
  • DCPX: Система, обеспечивающая работу холодильной машины при температуре ниже 10°С (до -10°С). Она состоит из электронной карты, регулирующей скорость вращения вентиляторов в зависимости от давления конденсации, регистрируемого датчиком высокого давления, и поддерживает давление на необходимом уровне.
  • PR3: Упрощенная панель дистанционного управления. Обеспечивает управление всеми основными функциями (включение / выключение и изменение режима работы, индикация аварийных ситуаций). При применении экранированного кабеля может быть установлена на расстоянии до 150 м.
  • GP: Решетка конденсатора для защиты от возможных повреждений.
  • VT: Вибропоглощающие опоры корпуса.
    Устанавливается на заводе изготовителе
  • RIF: Устройство компенсации коэффициента мощности. Подключается параллельно с электродвигателем, позволяет снизить потребляемый ток примерно на 10%
  • DRE: Электронная система плавного пуска, позволяющая снизить пусковой ток примерно на 26 %.
  • Совместим с системой управления VMF.
    Пожалуйста, обращайтесь к соответствующей документации.

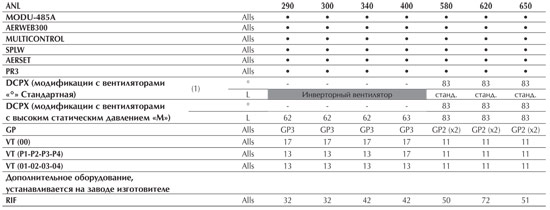

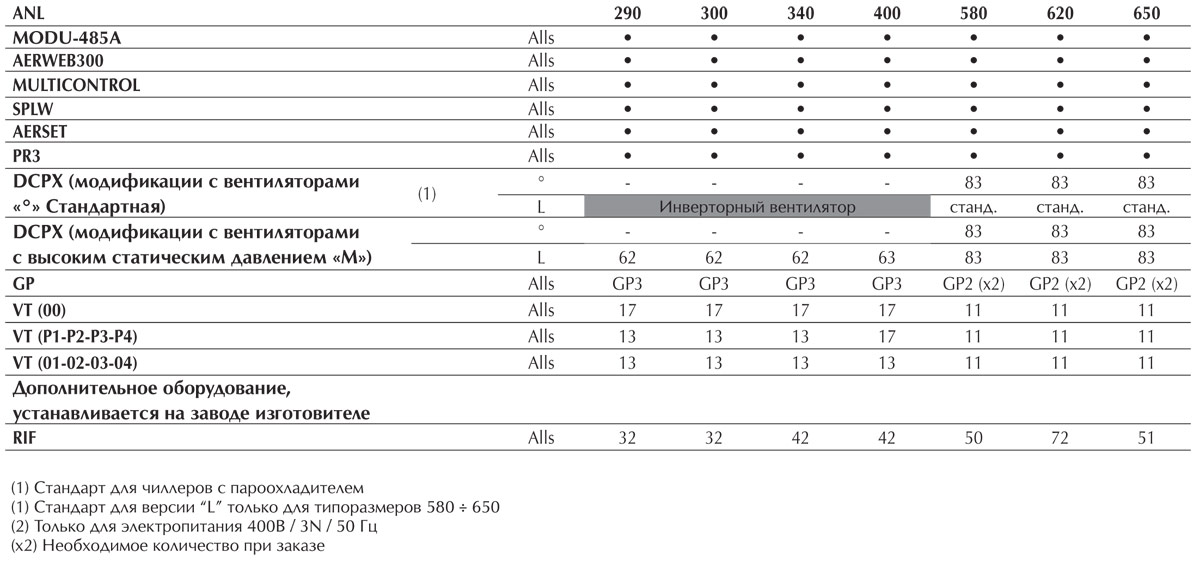

Совместимость дополнительного оборудования

(1) Стандарт для чиллеров с пароохладителем
(1) Стандарт для версии “L” только для типоразмеров 580 ÷ 650
(2) Только для электропитания 400В / 3N / 50 Гц
(х2) Необходимое количество при заказе

Выбор модификации

Комбинируя многочисленные варианты можно подобрать такую модель, которая наиболее полно отвечает требованиям заказчика.

Поле Код
1,2,3 ANL
4,5,6 Типоразмеры
290-300-340-400-580-620-650
7 Область применения
° Стандартная, с температурой воды на выходе выше +4 °C
Y Низкотемпературная, с температурой жидкости на выходе до -6 °C
X Электронный расширительный вентиль EXV, с температурой воды на выходе до +4°C (относительно других температур следует обращаться на завод)
8 Модель
° Только охлаждение
9 Рекуперация тепла
° Без рекуперации
D с частичной рекуперацией теплоты (3)
10 Модификация
° стандартная
L Низкий уровень шума (4)
11 Оребрение теплообменника
° Алюминиевое
R Медное
S Луженая медь
V Алюминиевое с обработанной поверхностью (с эпоксидным покрытием)
12 Вентилятор (4)
° Стандартный
M Высокое статическое давление
J Инвертор
13 Электропитание
° 400V/3N/50Hz
14 Плавный пуск
° Без плавного пуска
S С плавным пуском
15-16 Накопительный бак/насос
00 Без накопительного бака или насосов
01 Накопительный бак с системным насосом низкого давления
02 Накопительный бак с системным насосом низкого давления+ резервный насос
03 Накопительный бак с системным насосом высокогодавления
04 Накопительный бак с системным насосом высокогодавления + резервный насос
P1 Системный насос низкого давления
P2 Системный насос низкого давления + резервный насос
P3 Системный насос высокого давления
P4 Системный насос высокого давления + резервный насос

(2) Типоразмеры от 290 до 400 доступны только в низкошумном исполнении “L”
(3) Опция “D” не совместима с опцией “Y”.
(4) On-off вентиялторы в стандарте для типоразмеров от 580 до 650
On-off вентиляторы увеличенного напора доступны для всех типоразмеров
Инверторные вентиляторы в стандартой комлпектации для типоразмеров от 290 до 400, без статического напора
Инверторные вентиляторы как опция для типоразмеров от 580 до 650, со статическим напором

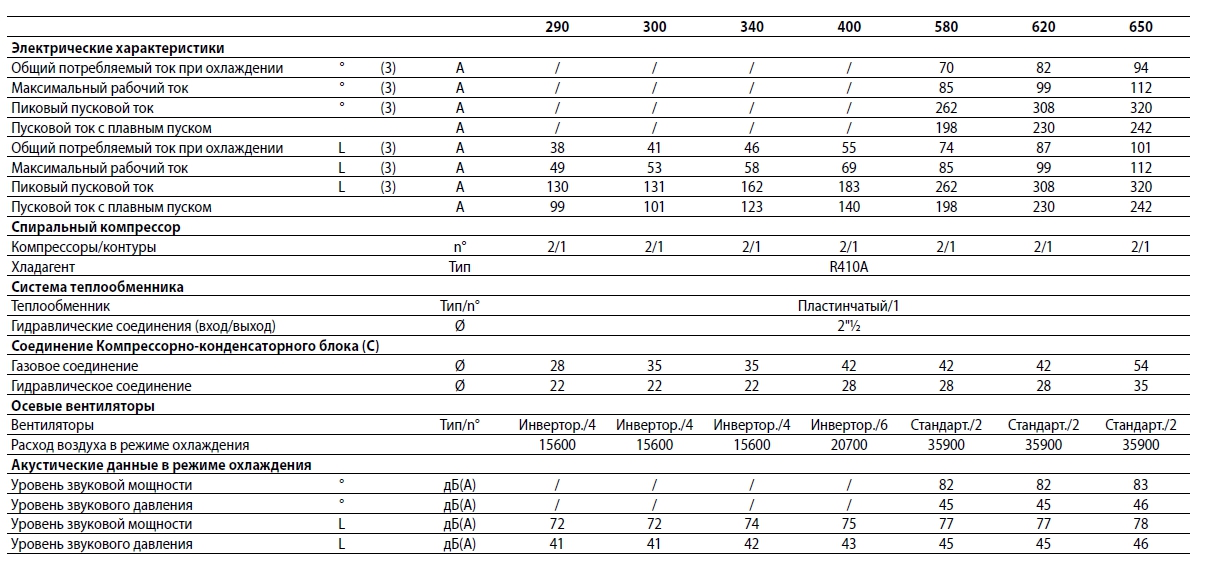

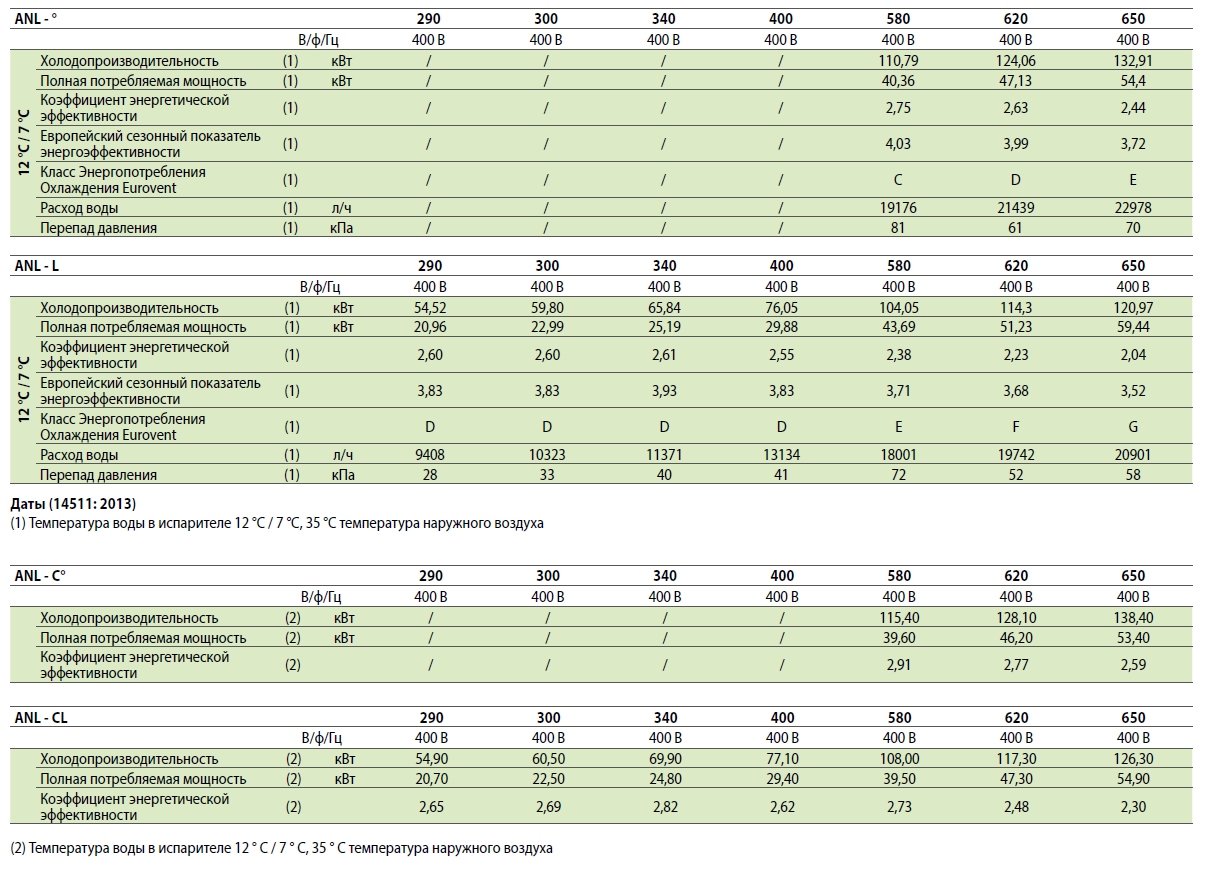

Технические данные

ЗВУКОВАЯ МОЩНОСТЬ
Aermec определяет величину звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2 в соответствии с требованиями сертификации Eurovent
ЗВУКОВОЕ ДАВЛЕНИЕ
Звуковое давление измерено в свободном акустическом поле на расстоянии 10 м от внешней поверхности холодильной машины (по стандарту UNI EN ISO 3744).

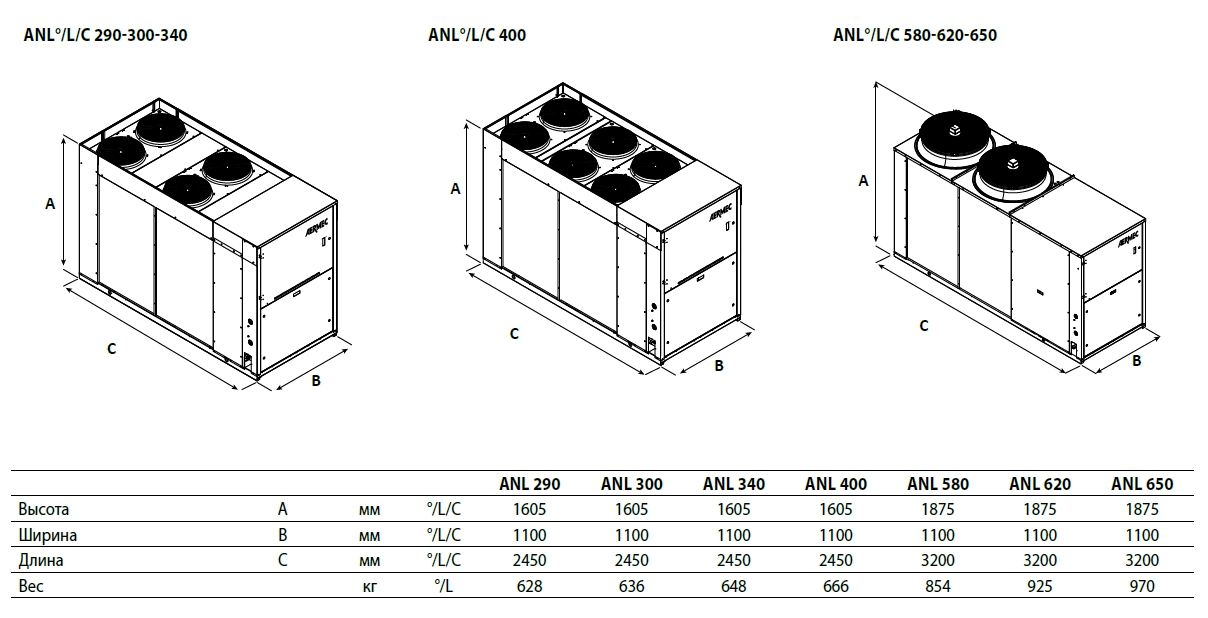

Размеры (mm)

PDFTeхническое описание и руководство по монтажу

PDFРуководство к эксплуатации
