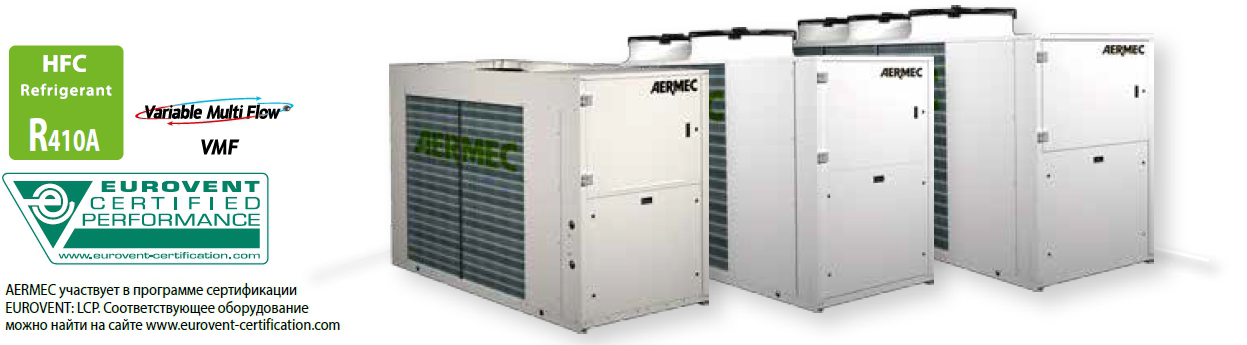

NRL 0280-0750H
Тепловые насосы воздушного охлаждения наружного исполнения
Спиральные компрессоры, пластинчатые теплообменники и осевые
вентиляторы
Холодопроизводительность 51 - 179 кВт
теплопроизводительность 58 - 205 кВт
- РЕЖИМ ОТОПЛЕНИЯ СООТВЕТСТВУЕТ КЛАССУ ЭФФЕКТИВНОСТИ EUROVENT «А»
- ВЫСОКАЯ ЭФФЕКТИВНОСТЬ В РЕЖИМЕ ЧАСТИЧНОЙ ЗАГРУЗКИ
- БЫСТРЫЙ И ЛЕГКИЙ МОНТАЖ
- НОЧНОЙ РЕЖИМ
Описание
Реверсивные тепловые насосы для внешнего исполнения для производства охлажденной/ горячей воды с энергоэффективными спиральными компрессорами, с осевыми вентиляторами, конденсаторами с алюминиевым оребрением и и пластинчатыми теплообменниками. В установках с пароохладителем при работе в режиме охлаждения можно производить горячую воду. Рама, каркас и боковые панели выполнены из стали с полиэстеровым покрытием.
Версии
- NRL_H Стандартные тепловые насосы
- NRL_HL Стандартные тепловые насосы Низкошумная версия
- NRL_HA Высокоэффективная версия
- NRL_HE Высокоэффективные тепловые насосы. Низкошумная версия
Рабочий диапазон: при полной загрузке до -15 °C градусов в зимний период, до 46 °C летом. Температура производимой горячей воды до 55 °C (более подробную информацию см. в технической документации).
- Чиллеры с двумя холодильными контурами обеспечивающие высокую эффективность как при максимальной загрузке, так и при частичной. Работоспособны даже в случае отказа одного из контуров.
- В комплекте: реле протока, водяной фильтр, реле высокого и низкого давления.
- Опционально: встроенный гидромодуль, включающий основные гидравлические компоненты; предлагается в разных версиях с/без бака-накопителя, один или два насоса высокого/низкого давления.
- Микропроцессор с сенсорным экраном
управляет работой чиллера через систему
многоязычного меню. Доступны индикация
аварий и журнал аварий.
- Наличие программируемого таймера позволяет установить временные диапазоны работы и дополнительную точку уставки
- Встроенный программируемый таймер позволяет настроить время работы.
- Терморегулирование основано на
пропорциональной интегральной логике ,
контролируется температура прямой воды.
- Для защиты от обмерзания используется специальный алгоритм снижения давления, который сокращает количество и продолжительность пусков, что положительно влияет на энергоэффективность.
- Ночной Режим: позволяет настроить профиль работы в малошумном режиме. Отличная опция для работы в ночное время, которая не только обеспечивает акустический комфорт ночью, но и высокую эффективность в часы максимальной нагрузки.
Ночной режим является стандартным для всех малошумных версий. Для всех других версий необходимо дополнительно включить либо опцию DCPX, либо инверторный вентилятор «J», чтобы обеспечить работу в ночном режиме.
Дополнительное оборудование
- AER485P1: Карта интерфейса RS-485 для систем удаленного мониторинга по протоколу MODBUS.
- PGD1: Дистанционная панель управления. Позволяет удаленно управлять чиллером.
- MULTICHILLER_PCO: Система управления, предназначенная для включения/выключения отдельных холодильных машин, входящих в единую систему и подключенных параллельно. При этом поддерживается постоянный расход воды во всех испарителях.
- AERWEB300: опция AERWEB обеспечивающая
дистанционное управление работой холодильных
машин с помощью персонального компьютера и
интернет соединения через стандартный браузер;
4 версии:
- AERWEB300-6: устройство для дистанционного управления максимум 6 установками объединенными в сеть по интерфейсу RS485;
- AERWEB300-18: устройство для дистанционного управления максимум 18 установками объединенными в сеть по интерфейсу RS485;
- AERWEB300-6G: устройство для дистанционного управления максимум 6 установками объединенными в сеть по интерфейсу RS485 со встроенным модемом GPRS;
- AERWEB300-18G: устройство для дистанционного управления максимум 18 установками объединенными в сеть по интерфейсу RS485 со встроенным модемом GPRS.
- DCPX: Низкотемпературный комплект, обеспечивающий работу холодильной машины при температуре ниже 10 °С (до -10 °С). Она состоит из электронной карты, регулирующей скорость вращения вентиляторов в зависимости от давления конденсации, регистрируемого датчиком высокого давления, и поддерживает давление на необходимом уровне.
- GP: Решетка, защищающая внешний теплообменник от повреждений.
- VT: Вибропоглащающие опоры корпуса. Устанавливается на заводе-изготовителе.
- DRE: Электронное устройство для снижения пускового тока (примерно 26% двухконтурного, 22% трехконтурного). Доступен для электропитания 400 В/3/50 Гц.
- RIF: Устройство компенсации коэффициента мощности. Подключается параллельно с электродвигателем, позволяет снизить потребляемый ток примерно на 10%.
- PRM1: Ручной переключатель давления, подключенный параллельно с существующим автоматическим реле высокого давления на стороне нагнетания компрессора.
Совместим с системой VMF (для более подробной информации, обратитесь к техническому руководству).

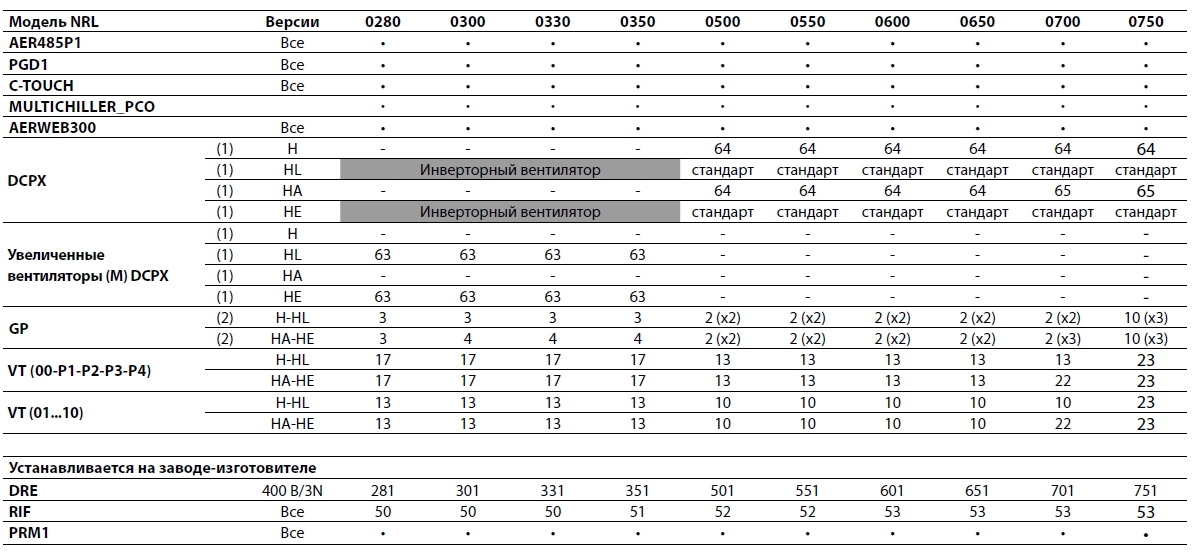

Совместимость дополнительного оборудования
(1) Стандартно с пароохладителем; в версиях с низким уровнем шума; не требует установки инверторного вентилятора
(2) (х2) (х3) число в скобках указывает необходимое количество элементов

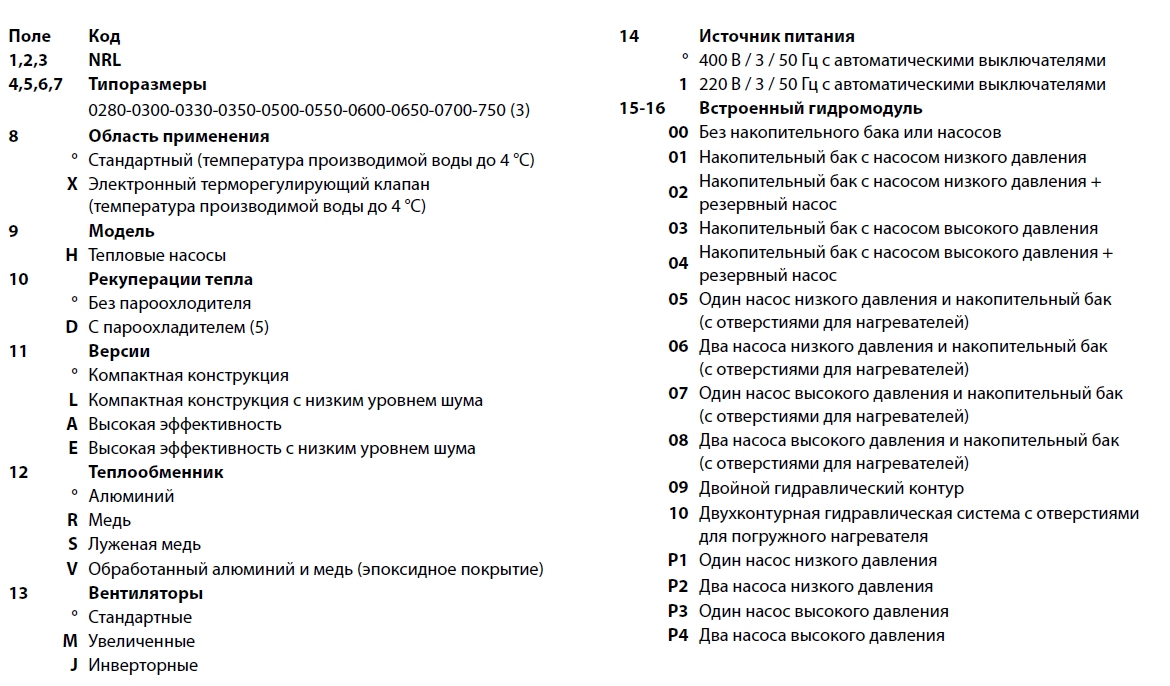

Описание кодировки
Оперируя различными вариантами можно подобрать такую модель, которая наиболее точно соответствует требованиям заказчика.
(3) Типоразмеры 0280-0300-0330-0350 доступны только в исполнении с низким уровнем шума «HL/HE» с инверторными вентиляторами
(4) Версия D несовместима с опцией X
(5) Пароохладитель может использоваться исключительно в режиме охлаждения
(6) on-off вентиляторы стандартно для типоразмеров 500-750
Инверторные вентиляторы стандартно для типоразмеров от 0280 до 0350, без статического давления
Инверторные вентиляторы со статическим напором опционально для типоразмеров от 500 до 750
(7) Бак-накопитель с отверстиями для дополнительных нагревателей поставляются с завода с пластиковыми защитными колпачками, перед запуском системы,
необходимо заменить их на штатные заглушки.

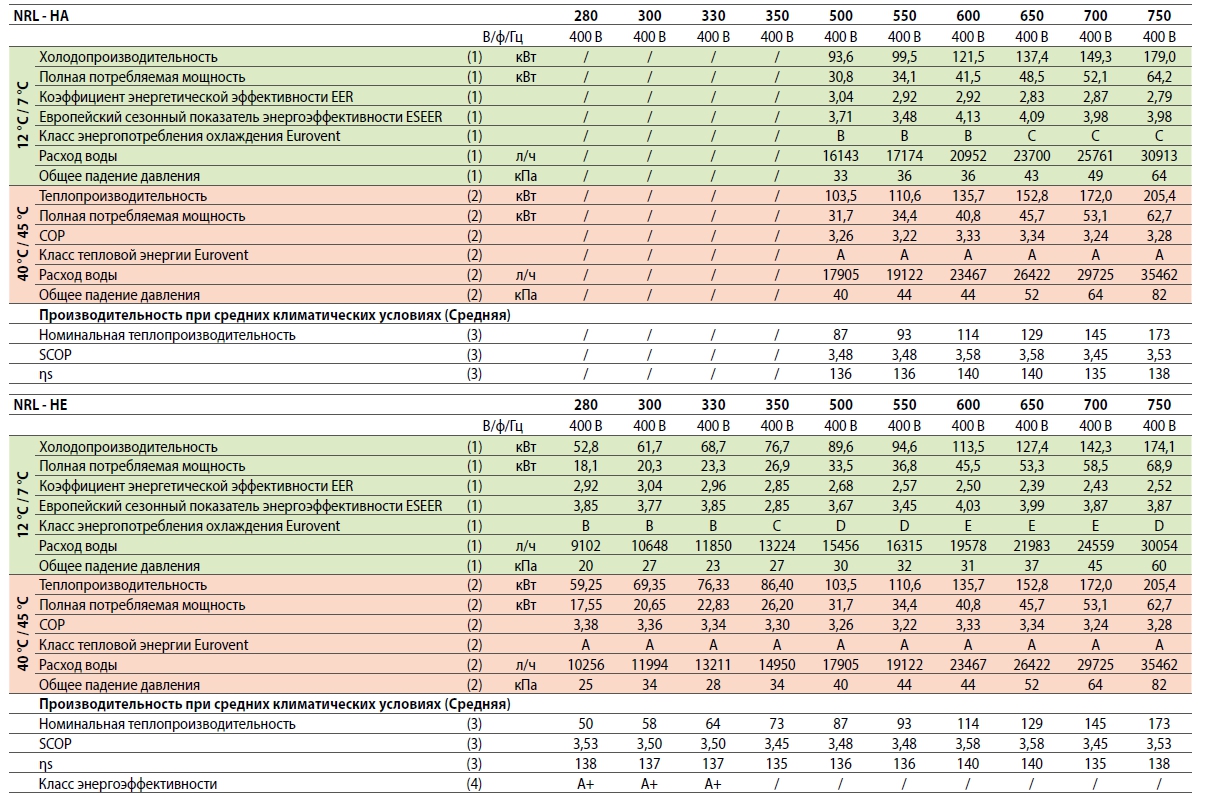

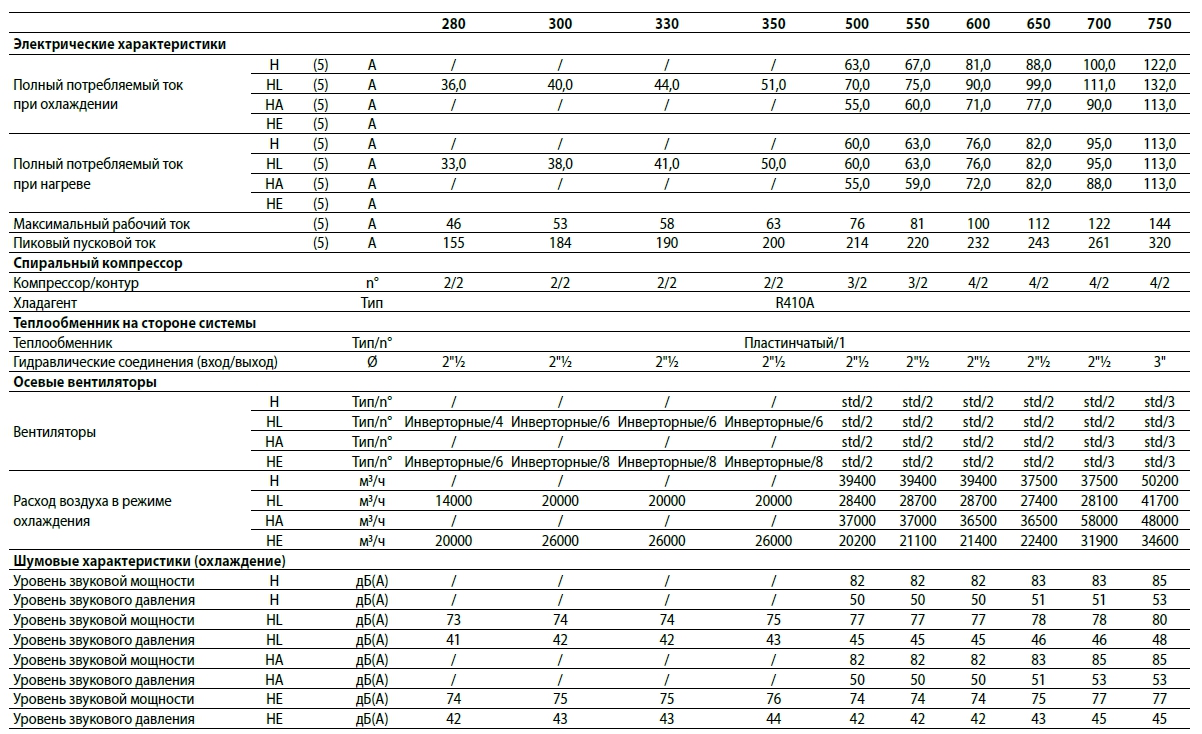

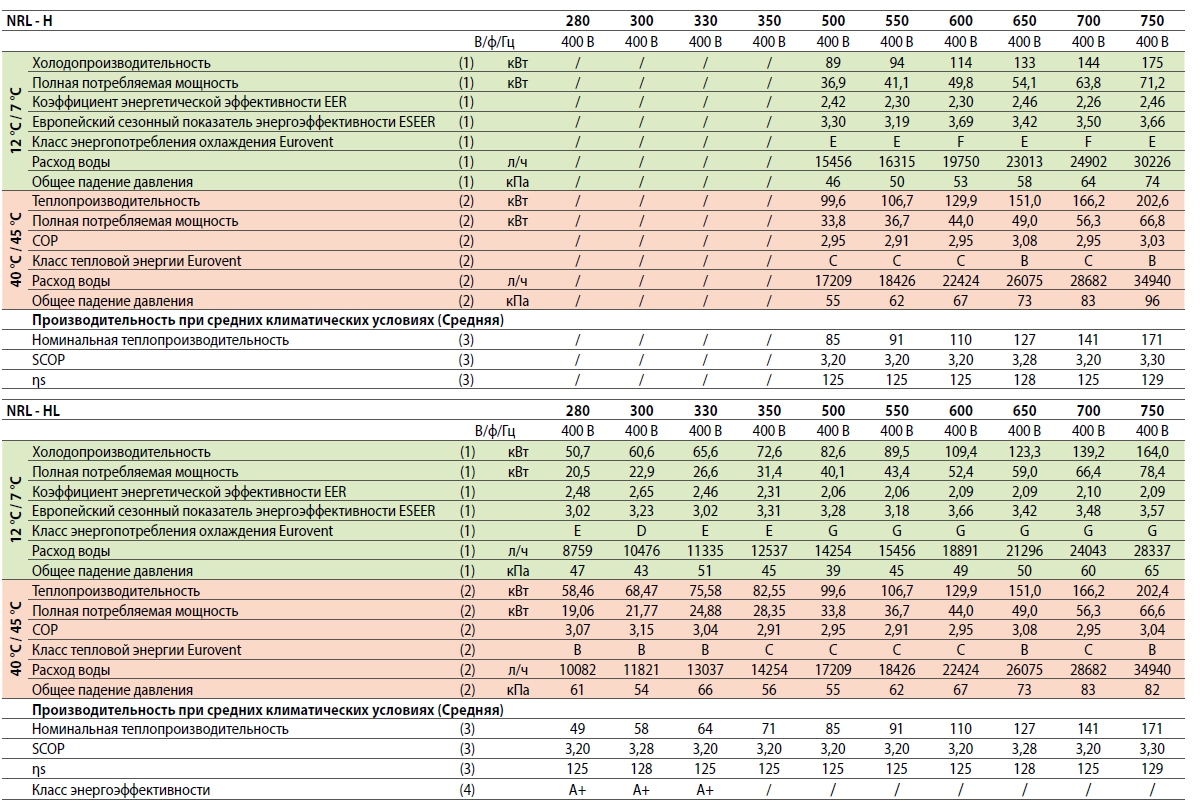

Технические данные
Данные (14511:2013)
(1) Температура воды в испарителе (вход / выход) 12 °C / 7 °C;
Температура наружного воздуха 35 °C
(2) Температура воды в конденсаторе (вход / выход) 12 °C / 7 °C;
Температура наружного воздуха 7 °C/ 6°C
(3) Производительность при низких температурах Применение (35 °C)
(4) Класс энергоэффективности в соответствии с правилом № 811/2013
Pdesignh ≤70 кВт
(5) Стандартная конфигурация без гидравлического комплекта
Звуковая мощность
Aermec определяет уровень звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2 в соответствии с требованиями сертификации Eurovent
Звуковое давление
Звуковое измерение измерено в свободном режиме на расстоянии 10 м от внешней поверхности холодильной машины (по стандарту UNI EN ISO 3744).
Примечание: для получения дополнительной информации см. программу выбора или техническую документацию, доступную на веб-сайте www.aermec.com

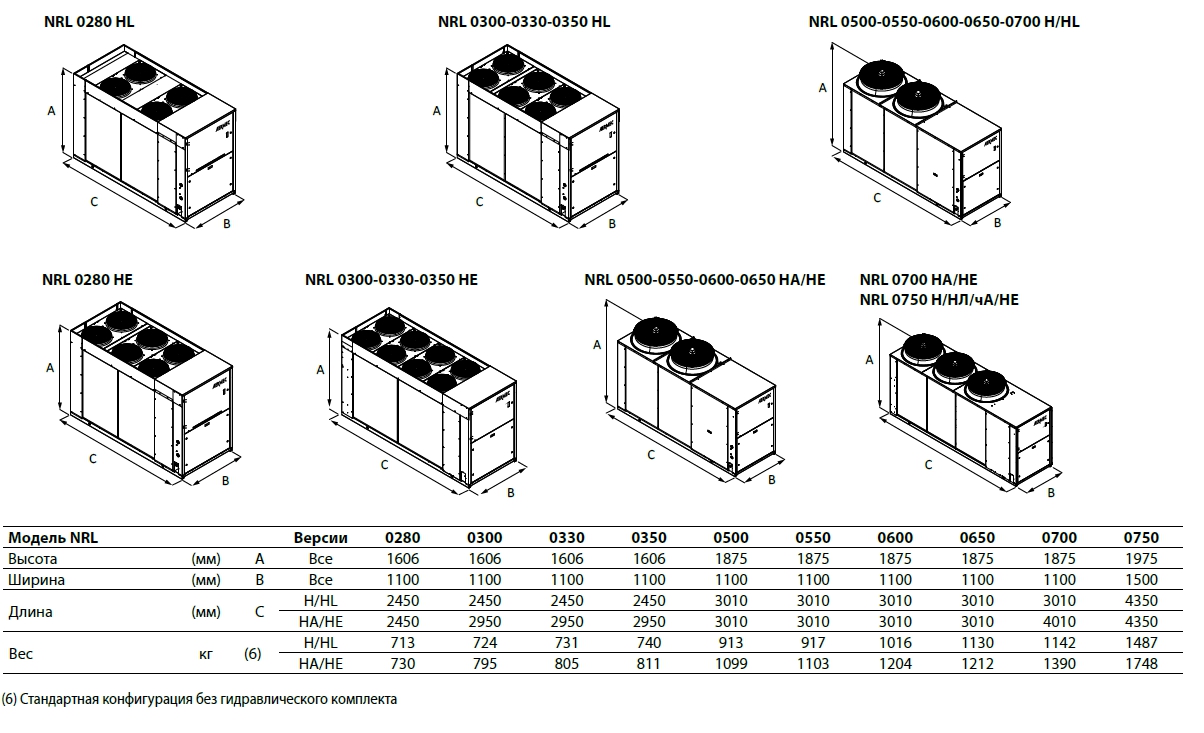

Габариты (мм)
(6) Стандартная конфигурация без гидравлического комплекта
