NRK 0090-0150

Реверсивный тепловой насос
Воздушного охлаждения для наружной установки
Осевые вентиляторы и спиральные компрессоры
Холодопроизводительность 18 - 31 кВт
Теплопроизводительность 21 - 35 кВт

  • МАКСИМАЛЬНАЯ ТЕМПЕРАТУРА ПРОИЗВОДИМОЙ ГОРЯЧЕЙ ВОДЫ ДО 65 °С
  • РАБОТА НА НАГРЕВ ПРИ ТЕМПЕРАТУРАХ НАРУЖНОГО ВОЗДУХА ДО -20 °C
  • ОПТИМАЛЕН ДЛЯ ОТОПЛЕНИЯ


Описание

Реверсивный тепловой насос внешней установки для систем кондиционирования воздуха, где в дополнение к охлаждению воздуха требуется производство горячей воды высокой температуры для отопления и прочих нужд. Особое внимание было уделено работе в зимний период, где благодаря новым техническим решениям, рабочий диапазон был расширен в сравнении со стандартными тепловыми насосами, позволяя получать горячую воду температурой +65 °C при наружном воздухе до - 20 ° С. Все агрегаты оснащены спиральными компрессорами с впрыском пара, осевыми вентиляторами, конденсаторами с алюминиевым оребрением и пластинчатым теплообменником. Рама, каркас и панели изготовлены из стали, обработанной полиэстеровым покрытием. Готовые к срочному монтажу, тепловые насосы поставляются со всеми необходимыми элементами для подключения к любой системе, будь то новая или с уже существующими генераторами тепла, с низкотемпературным отоплением полов или с фанкойлами, включая классические радиаторы. Они также доступны со встроенным гидромодулем, что упрощает монтаж, так как достаточно подключить оборудование к электрической и гидравлической сетям и тепловой насос готов к работе

Версии

NRK_H Высокая эффективность

  • Рабочие диапазоны
    Работа при полной нагрузке до -20 °C наружной температуры воздуха зимой и до 48 °C летом. Температура производимой горячей воды до 65 °C (дополнительную информацию см. в технической документации)
  • Один контур
  • Высокоэффективные спиральные компрессоры с газовым впрыском
  • Теплообменники оптимизированы для работы с хладагентом R410A
  • Реле протока
  • Водяной фильтр
  • Датчики высокого и низкого давления
  • Опционально: встроенный гидромодуль с основными гидравлическими компонентами; возможны варианты: с одним насосом (высокого или низкого давления), с/без бака-накопителя.
  • Низкотемпературный комплект с регулированием скорости вращения вентиляторов, обеспечивающий стабильную работу оборудования при низких температурах, улучшающий шумовые характеристики
  • Комплект электронагревателей для защиты от обмерзания
  • Микропроцессор (modu control)
    • Регулирование температуры воды на выходе, с возможностью переключения на контроль по входящей воде.
    • Управление давлением конденсации в летнем режиме за счет изменения количества охлаждающего воздуха (переменный сигнал 0-10 В).
    • Компенсируется в зависимости от температуры наружного воздуха.
    • Интеллектуальный алгоритм оттаивания при падении давления конденсации


Дополнительное оборудование

  • MODU-485BL: Карта интерфейса RS-485 для систем удаленного мониторинга по протоколу MODBUS
  • AERWEB300: опция AERWEB обеспечивающая дистанционное управление работой холодильных машин с помощью персонального компьютера и интернет соединения через стандартный браузер; 4 версии:
  • AERWEB300-6: устройство для дистанционного управления максимум 6 установками объединенными в сеть по интерфейсу RS485
  • AERWEB300-18: устройство для дистанционного управления максимум 18 установками объединенными в сеть по интерфейсу RS485
  • AERWEB300-6G: устройство для дистанционного управления максимум 6 установками объединенными в сеть по интерфейсу RS485 со встроенным модемом GPRS
  • AERWEB300-18G: устройство для дистанционного управления максимум 18 установками объединенными в сеть по интерфейсу RS485 со встроенным модемом GPRS.
  • MULTICONTROL: Позволяет одновременно управлять работой нескольких чиллеров (до 4) оснащенных опцией управления MODUCONTROL и объедненных в одну сеть. Для полноценного управления, предлагается следующее опциональное оснащение
  • SPLW: Дополнительный датчик температуры воды. В большинстве случаев бывает достаточно штатных датчиков устанавливаемых на каждом чиллере/тепловом насосе. Однако, в случае когда используется общий жидкостный коллектор на прямой/обратной магистрали, дополнительный датчик можно использовать для регулирования температуры смешиваемой жидкости от чиллеров, подключенных к общему коллектору и одновременно снимать показания
  • SDHW: датчик температуры воды в системе ГВС. Используется на накопительном баке для контроля температуры производимой горячей воды

Для подключения дополнительных датчиков SPLW/SDHW к системе управления MULTICONTROL необходимо использовать дополнительную опцию VMF-CRP.

  • PR3: Упрощенная панель дистанционного управления. Позволяет управлять базовыми возможностями чиллера с отображением сообщения о авариях. Максимальное удаление до 150 м. с использованием экранированного кабеля.
  • VT: Вибропоглощающие опоры корпуса. Устанавливается на заводе изготовителе
  • BSKW: Комплект электронагревателей с распределительной коробкой IP44, монтируется на внешней части оборудования, но размещается внутри технического пространства защищенного от прямого атмосферного воздействия: BS6KW400T (6 кВт, 400 В/3) – BS9KW400T (9 кВт, 400 В/3)

Устанавливается на заводе-изготовителе

  • DRE: Электронное устройство для снижения (~30%) пускового тока

Совместим с системой управления VMF. Пожалуйста, обращайтесь к соответствующей документации.

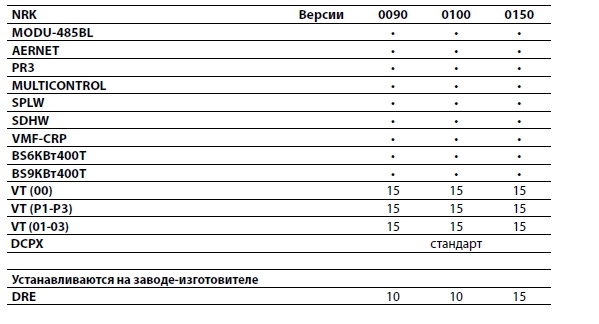

Совместимость дополнительного оборудования

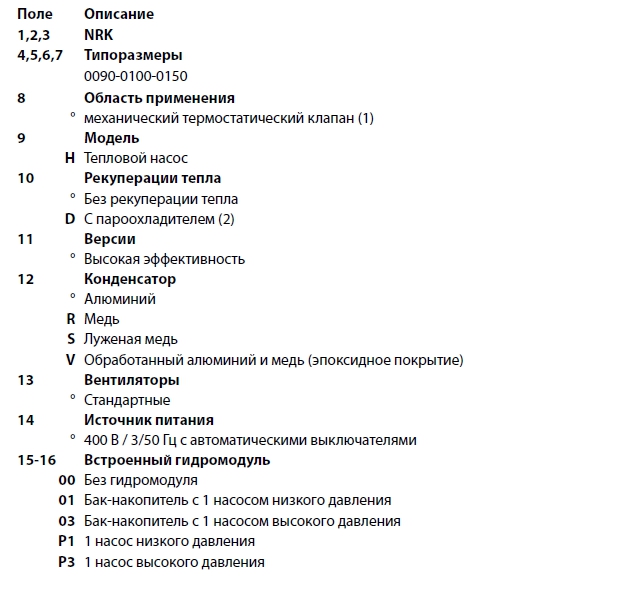

Описание кодировки

Оперируя различными вариантами можно подобрать такую модель, которая наиболее точно соответствует требованиям заказчика.

(1) Температура производимой воды до 4 °C
(2) Пароохладитель работает только в режиме охлаждения

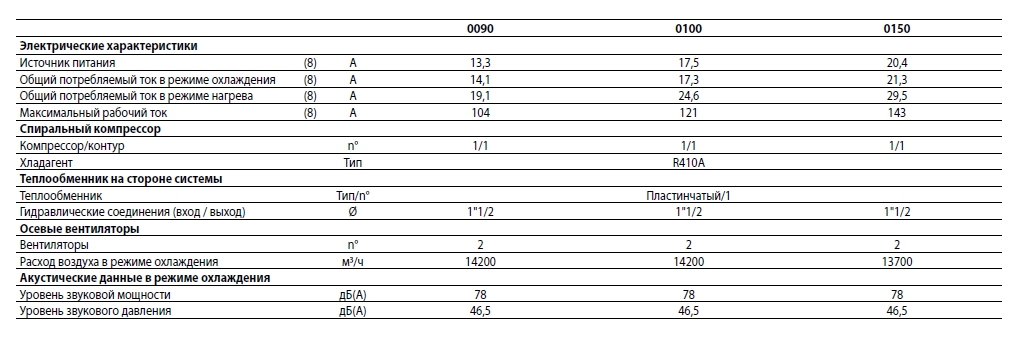

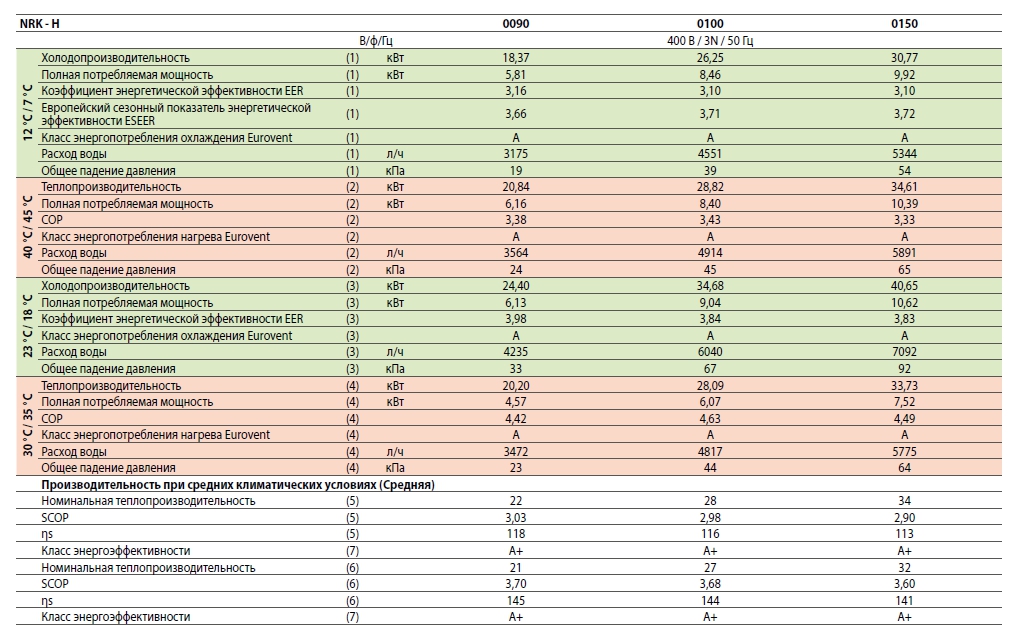

Технические данные

Данные (14511: 2013)
(1) Вода в испарителе 12 °C / 7 °C, внешний воздух 35 °C
(2) Вода в испарителе 40 °C / 45 °C, внешний воздух 7 °C / 85%
(3) Вода в испарителе 23 °C / 18 °C, внешний воздух 35 °C
(4) Вода в конденсаторе 30 °C / 35 °C, внешний воздух 7 °C / 85%
(5) Производительность при средней температуре (55 °C)
(6) Производительность при низкой температуре (35 °C)
(7) Класс энергоэффективности в соответствии с правилом № 811/2013; номинальная теплопроизводительность ≤ 70 кВт
(8) Стандартная конфигурация машины без гидравлического комплекта
Звуковая мощность
Aermec определяет величину звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2 в соответствии с требованиями сертификации Eurovent
Звуковое давление
Звуковое давление измерено в свободном акустическом пространстве на расстоянии 10 м от внешней поверхности холодильной машины (по стандарту UNI EN ISO 3744)

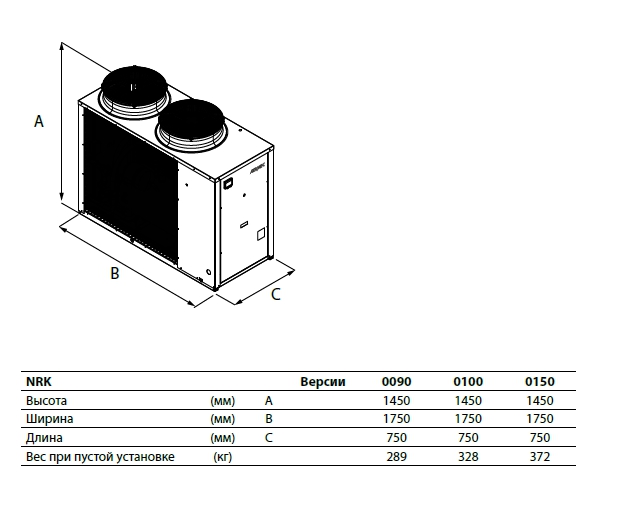

Габариты (мм)
