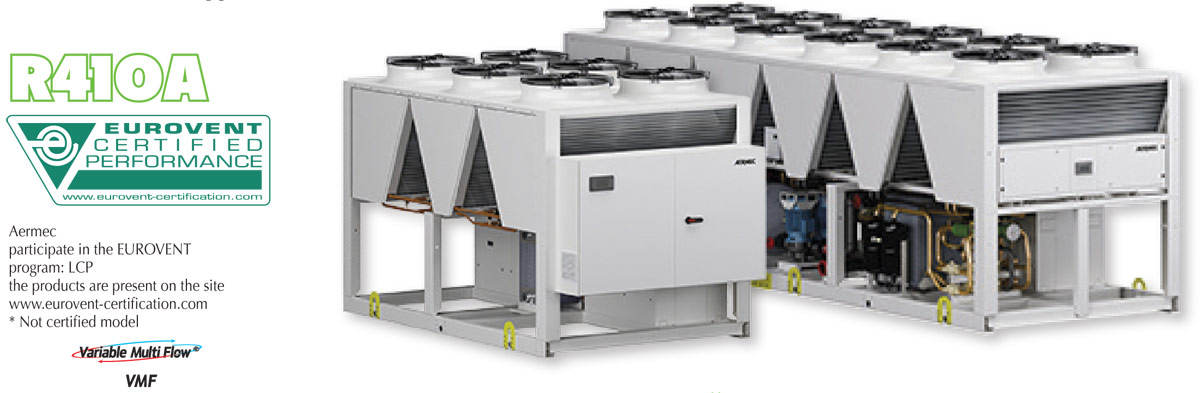

NRB 0800-3600

Воздухо-водяные чиллеры для наружной установки с осевыми вентиляторами и сприальными компрессорами
Холодопроизводительность от 221 до 1047 кВт

  • ВЫСОКАЯ ЭФФЕКТИВНОСТЬ ПРИ НЕПОЛНОЙ НАГРУЗКЕ
  • МИКРОКАНАЛЬНЫЙ ТЕПЛООБМЕННИК
  • БЫСТРАЯ И ПРОСТАЯ УСТАНОВКА
  • НОЧНОЙ РЕЖИМ

Характеристики

  • Чиллеры наружной установки для производства охлажденной воды с с высокоэффективными спиральными компрессорами, микроканальными теплообменниками конденсатора, пластинчатыми испарителями.
    В установках (с пароохладителем или полной рекуперации) есть также возможность получения горячей воды с высокоэффективными спиральными компрессорами, микроканальными теплообменниками конденсатора, пластинчатыми испарителями. Рама и панели изготовлены из стали, обработанной полиэфирной краской.
  • Версии
    NRB_ ° Стандартная
    NRB_L Стандартная с низким уровнем шума
    NRB_A Высокая эффективность
    NRB_E Высокая эффективность при низком уровне шума
    NRB_U Очень высокая эффективность
    NRB_N Очень высокая эффективность при низком уровне шума
    Рабочий диапазон: Работа до 50 ° C температуры наружного воздуха при полной нагрузке, в зависимости от размера и версии. Для получения более подробной информации обратитесь к программе подбора / технической документации.
  • Блок с 2 холодильными контурами, предназначенными для обеспечения максимальной эффективности при полной нагрузке, при частичной нагрузке и в случаях, если один из контуров останавливается.
  • Все модели оснащены микроканальными алюмимниевыми теплообменниками, что обеспечивает очень высокую эффективность.
    Это позволяет использовать меньше хладагента по сравнению с традиционными медными теплообменниками.
  • Возможность использования электронного терморегулирующего вентиля приносит значительные выгоды в энергопотреблении машины, в частности, когда чиллер работает при частичных нагрузках. Для типоразмеров 1800-3600 электронный ТРВ поставляется в стандарте, для других типоразмеров доступен в качестве опции.
  • Электрический нагреватель для пластинчатого теплообменника
  • Возможность оснащения установки гидромодулем, который включает в себя основные элементы гидравлики; доступны варианты с один или двумя насосами различного напора, с и без баком аккумулятором.
  • Микропроцессорное регулирование, с клавиатурой и ЖК-дисплеем, для удобства отображения и изменения параметров на нескольких языках.
    Контроллер включает в себя журнал аварий.
    • Наличие программируемого таймера позволяет устанавливать временные интервалы работы, а так же вторую уставку
    • Контроль температуры происходит с интегральной пропорциональной логики, на основе температуры воды на выходе.
    • Ночной режим: можно установить бесшумный профиль работы.

    Идеально подходит для работы в ночное время, так как это гарантирует акустический комфорт в вечернее время, и высокую эффективность во время большой нагрузки.
    Ночной режим является стандартным для всех низкошумных версий. Для других версией требуется либо опция DCPX, либо инверторные вентиляторы - опция “J”.

Дополнительное оорудование

  • AER485P1: RS-485 интерфейс для контроля за системами согласно протоколу MODBUS.
  • AERWEB300: опция AERWEB обеспечивающая дистанционное управление работой холодильных машин с помощью персонального компьютера и интернет соединения через стандартный браузер; 4 версии:
    • AERWEB300-6: веб-сервер для дистанционного управления максимум 6 установками через интерфейс RS485;
    • AERWEB300-18: веб-сервер для дистанционного управления максимум 18 установками через интерфейс RS485;
    • AERWEB300-6G: веб-сервер для дистанционного управления максимум 6 установками через интерфейс RS485 со встроенным модемом GPRS;
    • AERWEB300-18G: веб-сервер для дистанционного управления максимум 18 установками через интерфейс
  • RS485 со встроенным модемом GPRS.
  • PGD1: Упрощенная дистанционная панель. Позволяет контролировать функционирование и предупреждающие сигналы.
  • MULTICHILLER_PCO: Система управления, предназначенная для включения/выключения отдельных холодильных машин, входящих в единую систему и подключенных параллельно. При этом поддерживается постоянный расход воды во всех испарителях.
  • DCPX: Система, обеспечивающая работу в режиме охлаждения при наружной температуре ниже 20°C (до -10°C).
  • AVX: Вибропоглащающие опоры корпуса. Выбираются в соответствии с таблицей совместимости дополнительного оборудования.
  • Дополнительные устройства, устанавливаемые только на заводе-изготовителе
  • DRE: Электронная ситема плавного пуска, уменьшая пусковой ток. Доступно только для машин с питанием 400В – 3 фазы. Устанавливается на заводе-производителе.
  • RIF: Конденсаторная система. Подключается параллельно с обмотками электромотора. Позволяет поддерживать cos=0,95 а также позволяет снижать потребляемый ток (при мерно на 10%). Устанавливается на заводе- производителе, поэтому необходимость установки такой системы должна быть отражена в заказе на поставку оборудования.
  • GP: Решетка, защищающая внешний теплообменник от повреждений.
    Совместим с системой управления VMF. Пожалуйста, обращайтесь к соответствующей документации.

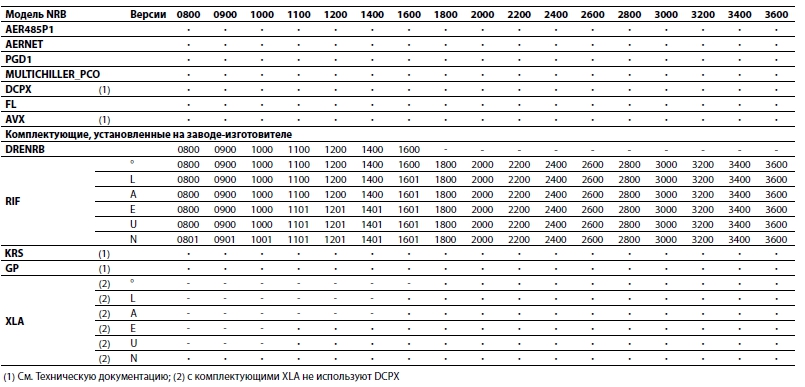

Совместимость дополнительного оборудования

* Комплектующие должны быть определены на совместимость
(1) см. техническую докуменатцию

Выбор модификации

Комбинируя многочисленные варианты можно подобрать такую модель, которая наиболее полно отвечает требованиям заказчика.

Поле Код
1,2,3 NRB
4,5,6,7 Типоразмеры (2)
0800-0900-1000-1100-1200-1400-1600-1800-2000-2200-2400-2600-2800-3000-3200-3400-3600
8 Рабочие ограничения
° Стандартный ° (температура производимой воды до 4 ° С)
Y Низкая температура (температура производимой воды от + 4 ° C -8 ° C) (3)
X Электронный термостатический клапан (температура производимой воды до 4 ° С)
Z Низкотемпературный электронный терморегулирующий вентиль (температура производимой воды от + 4 ° C -8 ° C)
9 Модель
° Только охлаждение
10 Рекуперация тепла
° Без рекуперации
D С пароохладителем (4)
T С полной рекуперацией (4)
11 Исполнение
° Стандартное
L Стандартное с низким уровнем шума
A Повышенной эффективности
E Повышенной эффективности, с низким уровнем шума
U Сверхвысокой эффективности
N Сверхвысокой эффективности, с низким уровнем шума
12 Теплообменник
° Алюминиевый микроканальный
O Алюминиевый микроканальный, с покрытием, нанесенным методом электрофореза
R Медный
S Из луженой меди
13 Вентиляторы
° Стандартные
M Высокое статическое давление
J Инвертор
14 Источник питания
° 400V/3/50Hz с предохранителями
15-16 Встроенный гидромодуль
00 без гидромодуля

С Насосным агрегатом: (5)
PA Водяной насос A
PB Водяной насос B
PC Водяной насос C
PD Водяной насос D
PE Водяной насос E
PF Водяной насос v F
PG Водяной насос G
PH Водяной насос H
PI Водяной насос I
PJ Водяной насос J

С Насосным агрегатом: (5)
DA Водяной насос (насос A и резервный насос)
DB Водяной насос (насос В и резервный насос)
DC Водяной насос (насос C и резервный насос)
DD Водяной насос (насос D и резервный насос)
DE Водяной насос (насос E и резервный насос)
DF Водяной насос (насос F и резервный насос)
DG Водяной насос (насос G и резервный насос)
DH Водяной насос (насос H и резервный насос)
DI Водяной насос (насос l и резервный насос)
DJ Водяной насос (насос J и резервный насос)

С одним насосом и баком-аккумулятором (5) (6)
AA с насосным агрегатом и буферным резервуаром (насос А)
AB с насосным агрегатом и буферным резервуаром (насос B)
AC с насосным агрегатом и буферным резервуаром (насос C)
AD с насосным агрегатом и буферным резервуаром (насос D)
AE с насосным агрегатом и буферным резервуаром (насос E)
AF с насосным агрегатом и буферным резервуаром (насос F)
AG с насосным агрегатом и буферным резервуаром (насос G)
AH с насосным агрегатом и буферным резервуаром (насос H)
AI с насосным агрегатом и буферным резервуаром (насос I)
AJ с насосным агрегатом и буферным резервуаром (насос J)

С двумя насосами и баком-аккумулятором (5) (6)
BA с насосным агрегатом и буферным резервуаром (насос А+ резервный насос)
BB с насосным агрегатом и буферным резервуаром (насос B+ резервный насос)
BC с насосным агрегатом и буферным резервуаром (насос C+ резервный насос)
BD с насосным агрегатом и буферным резервуаром (насос D+ резервный насос)
BE с насосным агрегатом и буферным резервуаром (насос E+ резервный насос)
BF с насосным агрегатом и буферным резервуаром (насос F+ резервный насос)
BG с насосным агрегатом и буферным резервуаром (насос G+ резервный насос)
BH с насосным агрегатом и буферным резервуаром (насос H+ резервный насос)
BI с насосным агрегатом и буферным резервуаром (насос I+ резервный насос)
BJ с насосным агрегатом и буферным резервуаром (насос J+ резервный насос)

(2) Возможносить изготовления определенной конфигурации должна быть согласована с техническим представительством
(3) Типоразмеры 1800 - 3600 поставляются в стандарте с электронным ТРВ
(4) Модели с полной рекуперацией теплоты D и T не совместимы с опциями Y Z
(5) Опция T и гидромодули (от PA до BJ) несовместимы между собой для следующих типоразмеров”:
- 0800 - 0900 - 1000 - 1100 версии “°”
- 0800 - 0900 версии “”
- 0800 - 0900 версии “L”
(6) Все гидромодули с насосом и буферной емкостью от AA до BJ не совместимы для всех типоразмеров и исполнений с рекуперацией тепла “Т”

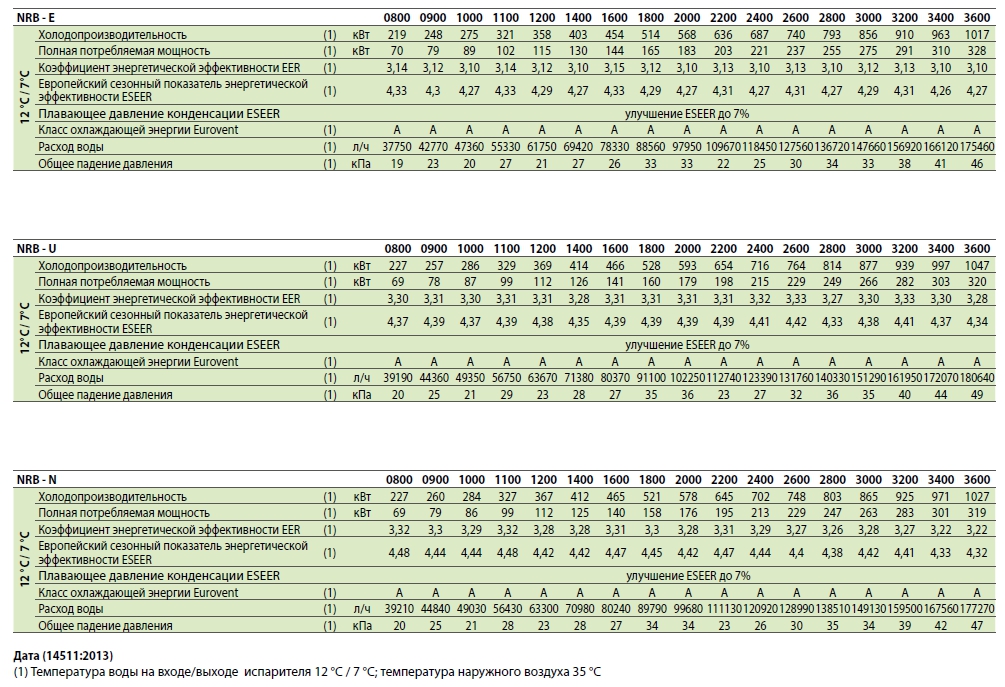

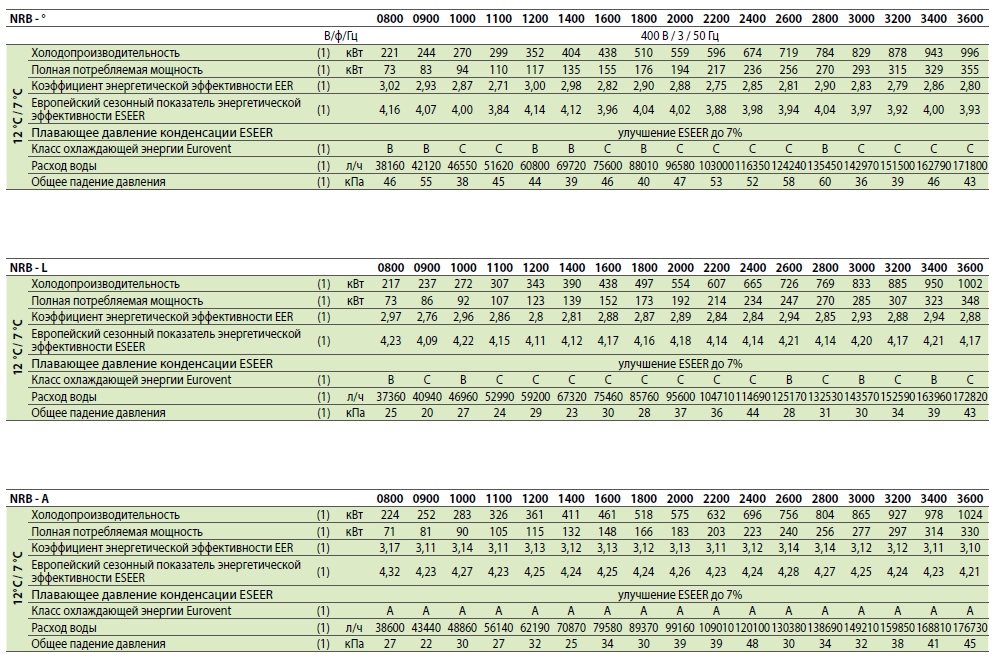

Технические данные

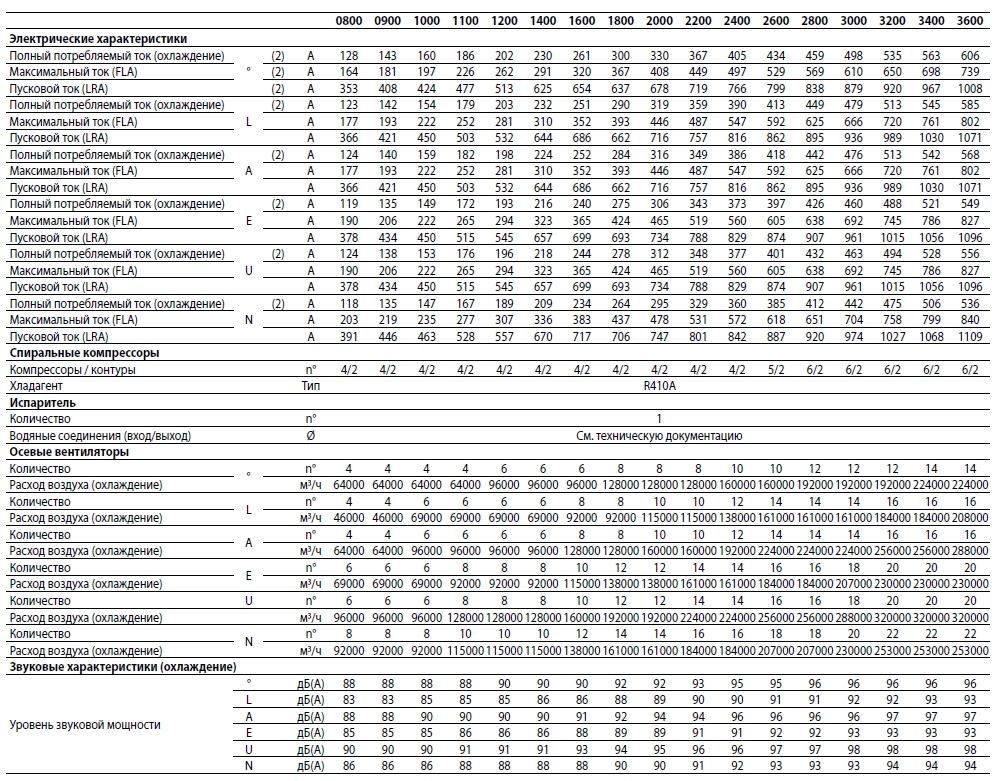

(1) Приводятся электрические характеристики для модификаций чиллера без насосного агрегата.
Звуковая мощность. Aermec определяет величину звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2, в соответствии с требованиями сертификации по программе Eurovent.
Примечание: Дополнительную информацию можно найти в программе Magellanо для подбора оборудования Aermec или в технической документации, размещенной на сайте www.aermec.com

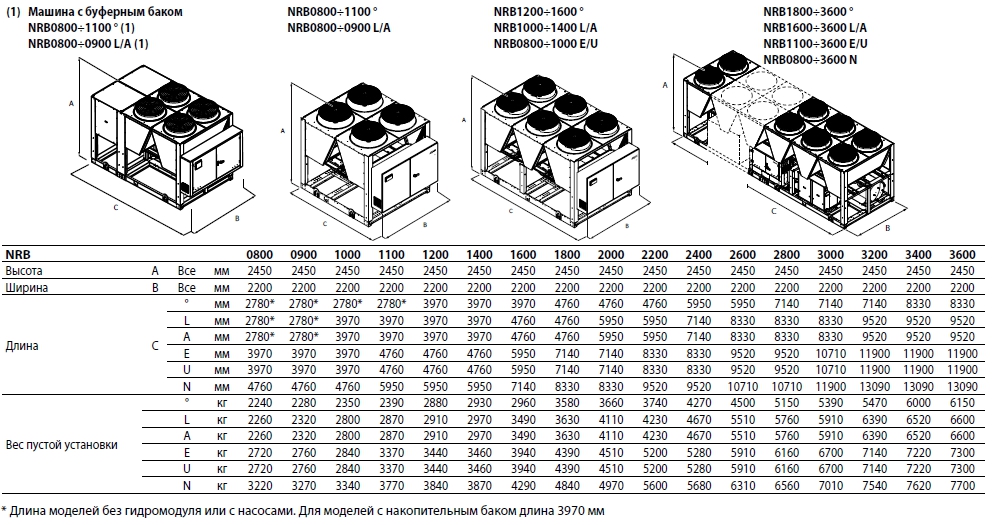

Размеры (mm)

PDFTeхническое руководство
