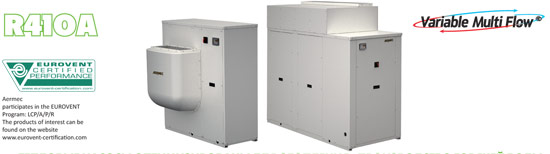

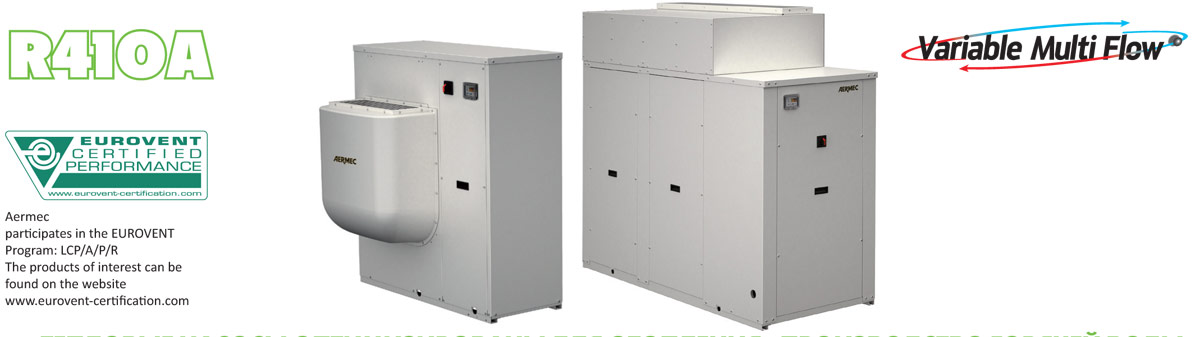

CL 025-200

Холодильные машины и тепловые насосы с воздушным охлаждением и вентиляторами с прямым приводом.
Холодопроизводительность от 5,82 до 40,34 кВ
Теплопроизводительность от 7,92 до 44,00 кВ

  • ТЕПЛОВЫЕ НАСОСЫ ОПТИМИЗИРОВАНЫ ДЛЯ ОТОПЛЕНИЯ : ПРОИЗВОДСТВО ГОРЯЧЕЙ ВОДЫ ДО 60 ° C
  • РАБОТА НА ОБОГРЕВ ПРИ НАРУЖНОЙ ТЕМПЕРАТУРЕ ОТ -15°С ДО 42°С;
  • ИНТЕРФЕЙС С СИСТЕМОЙ УПРАВЛЕНИЯ VMF;
  • КОНТРОЛЬ ИСПАРЕНИЯ И КОНДЕНСАЦИИ В СТАНДАРТНОЙ ПОСТАВКЕ
  • ИНВЕРТОРНЫЕ ВЕНТИЛЯТОРЫ С ПРЯМЫМ ПРИВОДОМ
  • ДОСТУПНЫЕ МОДИФИКАЦИИ:
    • СТАНДАРТНАЯ
    • С НАСОСОМ
    • С НАСОСОМ И НАКОПИТЕЛЬНЫМ БАКОМ
  • ПРОИЗВОДСТВО ГОРЯЧЕЙ ВОДЫ ДЛЯ ГВС - РАБОТА ПРИ НАРУЖНОЙ ТЕМПЕРАТУРЕ ОТ -15°С ДО 42°

Характеристики

  • 10 типоразмеров.
  • Модели, работающие только на охлаждение и тепловые насосы “Н.
  • Поставляется заправленный хладагентом R410A.
  • Доступные модификации: «°» Стандартная «Р» С насосом, расширительным баком и водяным фильтром. «A» С насосом, расширительным баком, водяным фильтром и накопительным баком.
  • Все модели имеют низко температурные модификации, рассчитанные на охлаждение воды до -6°С (см. выбор модификации).
  • Горизонтальный или вертикальный выброс воздуха регулируется для всех типоразмеров.
  • Пластиковый кожух вентилятора конденсатора для типоразмеров от 050 до 090.
  • Стальной воздухораспределительный кожух вентилятора конденсатора для всех остальных типоразмеров.
  • Высокоэффективные компрессоры спирального типа.
  • Электронагреватель картера компрессора стандартно во всех модификациях.
  • Водяной фильтр и реле протока стандартно во всех модификациях.
  • Вентиляторы с прямым приводом с инверторными двигателями в соответствии со стандартом EU 327/2011.
  • Благодаря постоянному регулированию скорости вращения вентиляторов, обеспечивается работа на охлаждение при наружной температуре до -10°С и на нагрев при температуре до +42°С
  • Электронная система управления с функциями задержки запуска компрессоров и оптимизированным циклом разморозки.
  • Высокоэффективный теплообменник пластинчатого типа.
  • Поддон для сбора конденсата стандартно для моделей с тепловым насосом “Н.
  • Электронагреватель защиты от замораживания пластинчатого теплообменника “KR” стандартно для моделей с тепловым насосом Н”.
  • Электронагреватель защиты от замораживания стандартно для накопительного бака.

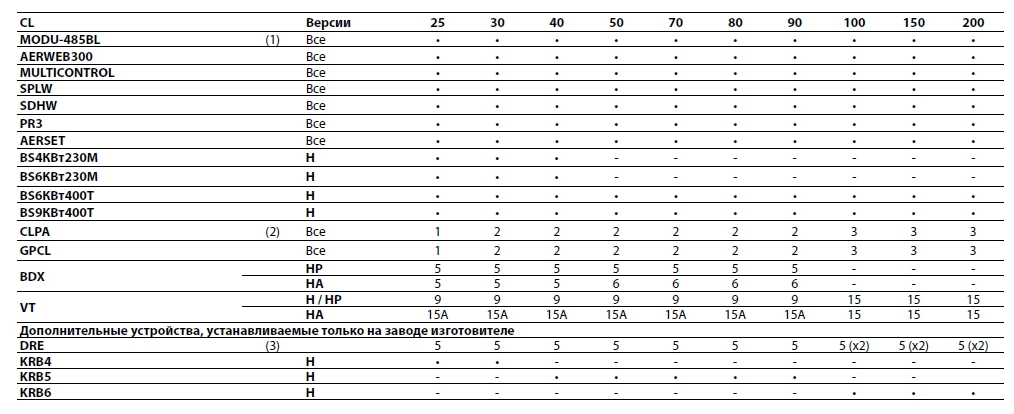

Дополнительное оборудование

  • AERSET: Устройство управления и контроля, которое позволяет изменить уставку температуры воды для чиллеров во время получения импульсного сигнала 0-10В по протоколу MODBUS.
    Требует наличия дополнительно интерфейсов: AER485 или MODU-485A.
  • MODU-485A: Интерфейс RS-485 для связи с системой диспетчеризации по протоколу MODBUS. (Требуется для производства горячей воды).
  • DRE: Электронная система, уменьшающая пиковые значение тока приблизительно на 30%. Устанавливается на заводе-изготовителе.
  • KR: Электронагреватель защиты от замораживания пластинчатого теплообменника. (Доступно для модификаций работающих на охлаждение). Устанавливается на заводе-изготовителе.
  • PR3: Упрощенная панель дистанционного управления. Обеспечивает управление всеми основными функциями и индикацию аварийных ситуаций.
    При применении экранированного кабеля может быть установлена на расстоянии до 30м.
  • VT: Вибропоглощающие опоры корпуса.
  • CLPA: Пленум из стального гальванизированного листа для установки на конденсатор. Облегчает подключение к каналам воздуховода.
  • GPCL: Защитная решетка. Защищает внешнюю поверхность конденсатора от повреждения.
  • KR B4/B5/B6: Электрический нагреватель основания для защиты от образования льда (Доступно только для модификаций с тепловым насосом).
  • BSKW: Внешний электрический нагреватель различных мощностей с однофазным и трехфазным питанием:
    • BS4KW230M (4kW, 230V/1/50Hz)
    • BS6KW230M (6kW, 230V/1/50Hz)
    • BS6KW400T (6kW, 400V/3/50Hz)
    • BS9KW400T (9kW, 400V/3/50Hz)
  • MULTICONTROL: Позволяет одновременно управлять несколькими холодильными машинами или тепловыми насосами (до 4), устанавливается с контроллером MODUCONTROL в одной гидравлической системе.
    Для более полного использования возможностей этой системы предлагается следующее оборудование:
  • SPLW: Датчик воды системы. В большинстве случаев достаточно датчиков, которые поставляются в не смонтированном виде в комплекте каждого чиллера или теплового насоса. При установке в качестве обычного датчика расхода или на возвратном коллекторе датчик SPLW может использоваться для контроля температуры воды в чиллерах или просто для снятия значений.
  • SDHW: Датчик воды системы ГВС. Используется на накопительном баке для контроля температуры производимой горячей воды.
  • AERWEB300: опция AERWEB обеспечивающая дистанционное управление работой холодильных машин с помощью персонального компьютера и интернет соединения через стандартный браузер;
    4 версии:
    • AERWEB300-6: веб-сервер для дистанционного управления максимум 6 установками через интерфейс RS485;
    • AERWEB300-18: веб-сервер для дистанционного управления максимум 18 установками через интерфейс RS485;
    • AERWEB300-6G: веб-сервер для дистанционного управления максимум 6 установками через интерфейс RS485 со встроенным модемом GPRS;
    • AERWEB300-18G: веб-сервер для дистанционного управления максимум 18 установками через интерфейс RS485 со встроенным модемом GPRS.
  • СОВМЕСТИМ с системой управления VMF.
    Пожалуйста, обращайтесь к соответствующей документации.

Выбор модификации

Комбинируя многочисленные варианты можно подобрать такую модель, которая наиболее полно отвечает требованиям заказчика.

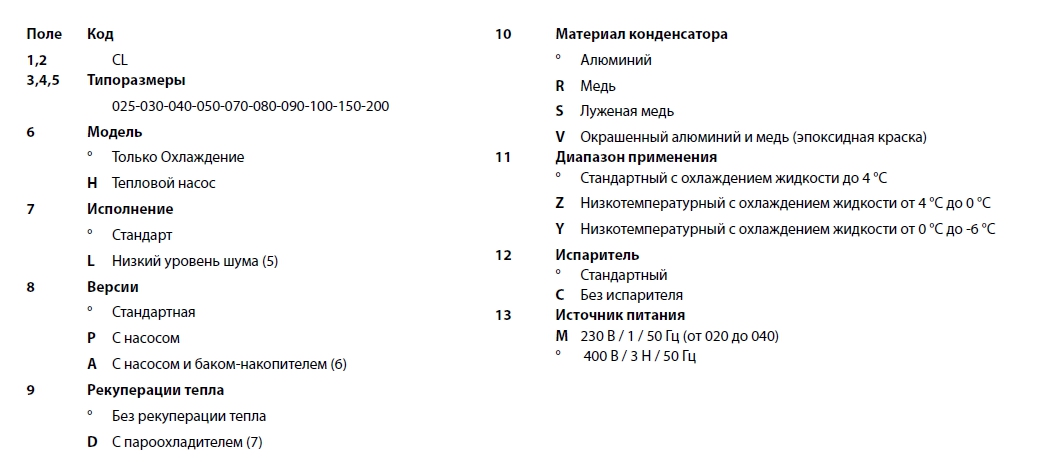

Поля конфигурации

1 2 3 4 5 6 7 8 9 10 11 12 13
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
Код Типоразмер Модель Исполнение Модификация Рекуперация
тепла
Оребрение
теплообменника
Область
применения
Испаритель Электропитание

Код:
CL
Типоразмер:
025, 030, 040, 050, 070, 080, 090, 100, 150, 200
Модель:
°- Только охлаждение
H- Тепловой насос
Исполнение
°- Стандартное
L - Низкошумное
Модификации:
°- стандартная
P- c насосом
A- c накопительным баком и насосом
Рекуперация тепла:
°- Без рекуперации
D - c пароохладителем
(Доступно для модификаций работающих на охлаждение для типоразмеров от 050 до 200)
Оребрение теплообменника:
°- Алюминивое
R- Медное
S- Луженая медь
V- Алюминий с обработанной поверхностью (с эпоксидным покрытием)
Область применения:
° - Стандартная с охлаждением воды до 4°C
Z - Низкотемпературная с охлаждением жидкости от 4°C дo 0°C
Y - Низкотемпературная с охлаждением жидкости от 0°C дo -6°C
Испаритель:
°- Стандартный
C - Компрессорно-конденсаторный агрегат
Электропитание:
° - трехфазное с нейтралью, 400 В, 50 Гц однофазное, 230 В, 50 Гц (только для типоразмеров 025 до 040)
3 - трехфазное, 230 В, 50 Гц (только для типоразмеров 090 и 200, относительно других типоразмеров следует обращаться на завод)

Модель «Н» с тепловым насосом невозможно комбинировать с:
- Вентиль терморегулирующий “Z” - “Y”
- Компрессорно-конденсаторный агрегат C”
- Пароохладителем D
- С пониженным уровнем шума L”
Рекуперации тепла «D» невозможно комбинировать с:
- Вентиль терморегулирующий “Z - Y”
- Компрессорно-конденсаторный агрегат C”
Внимание
модификации со встроенным баком – накопителем НЕ МОГУТ быть применены для производства ГВС.

Электропитание однофазное 230В 50Гц доступно только для типоразмеров 025 - 030 - 040
(1) Устанавливается только на заводе-изготовителе
(2) Необходимая опция для производства горячей воды
(3) Невозможно комбинировать с GPCL, только для типоразмеров 025 до 090
(4) DRE для электропитания 1~ 230V 50Hz / 3~ 230V 50Hz

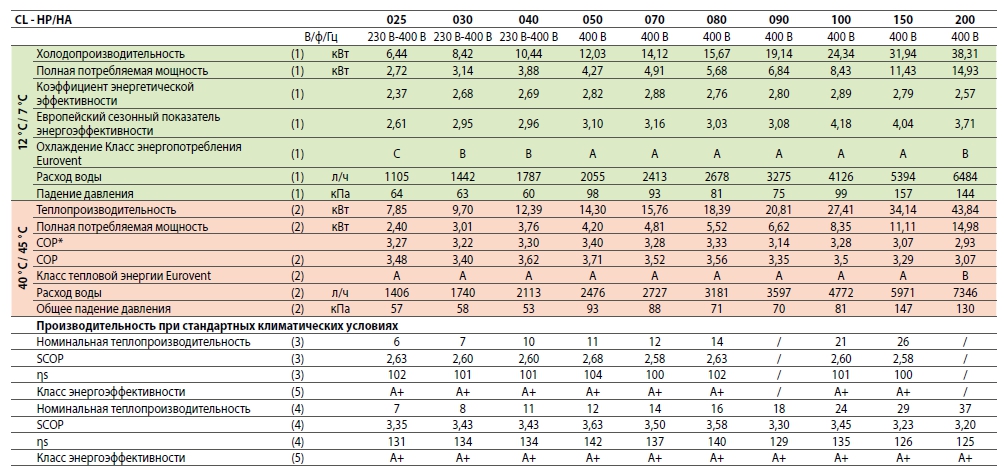

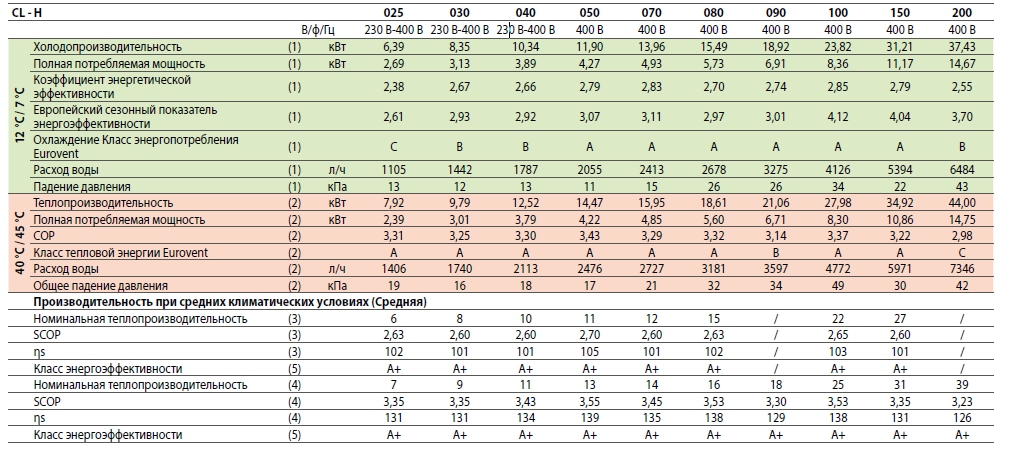

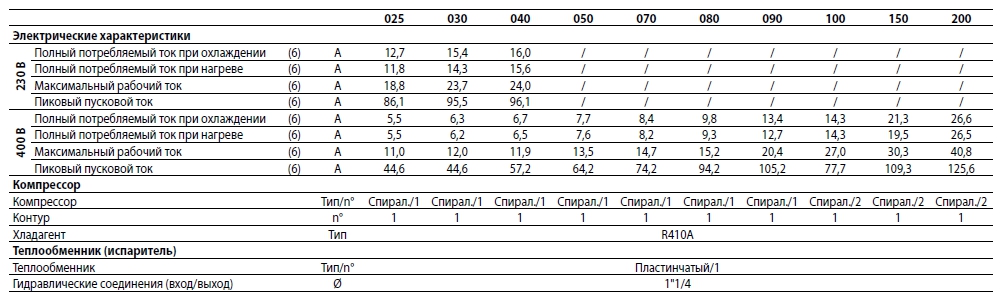

Технические данные

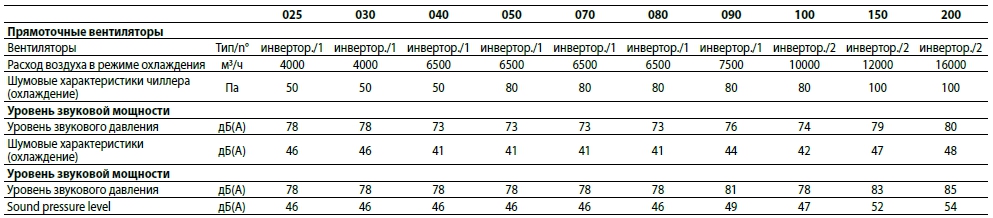

ЗВУКОВАЯ МОЩНОСТЬ
Звуковая мощность измерена в соответствии с нормативом UNI EN ISO 9614-1, в соответствии с требованиями eurovent.
ЗВУКОВОЕ ДАВЛЕНИЕ
Звуковое давление измерено в свободном пространстве с фактором направленности Q=2 на расстоянии 10м. от внешней поверхности машины. В соответствии со стандартом ISO 3744.
Электропитание 400В.

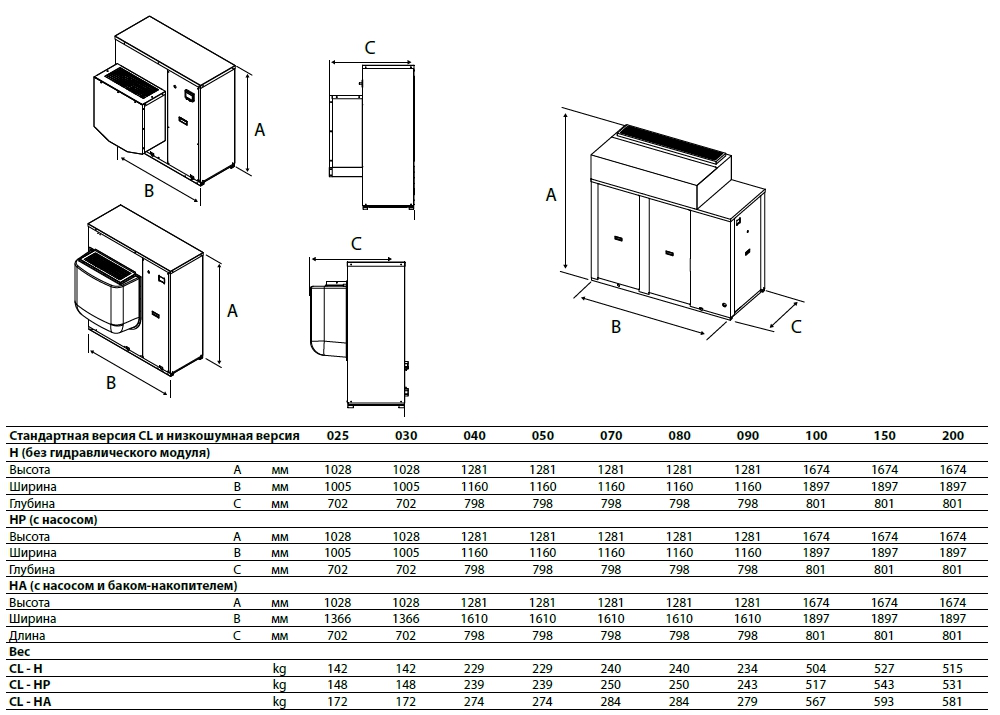

Размеры (mm)
