NSM 1402-9603

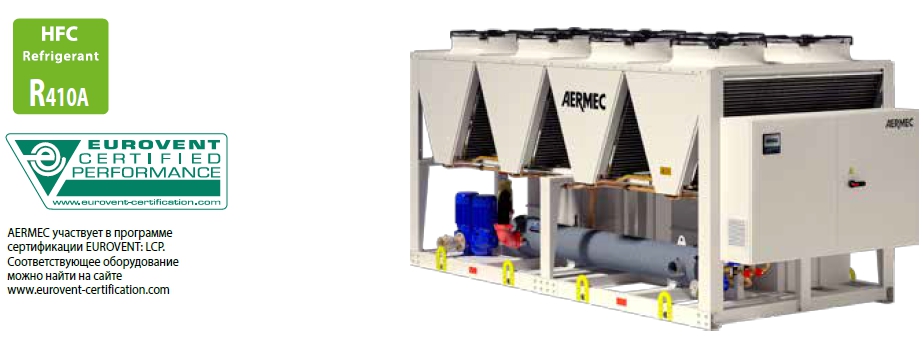

Чиллеры с воздушным охлаждением конденсатора для наружной установки
Винтовые компрессоры, кожухотрубные испарители и осевые вентиляторы
Холодопроизводительность 302 - 2100 кВт

  • ВЫСОКАЯ ЭФФЕКТИВНОСТЬ ПРИ ЧАСТИЧЕСКИХ НАГРУЗКАХ
  • МИКРОКАНАЛЬНЫЕ КОНДЕНСАТОРЫ
  • ПЛАВАЮЩЕЕ ДАВЛЕНИЕ КОНДЕНСАЦИИ: ESEER +5% С ИНВЕРТОРНЫМИ ВЕНТИЛЯТОРАМИ
  • НОЧНОЙ РЕЖИМ РАБОТЫ


Описание

Наружные чиллеры для производства охлажденной воды с высокоэффективными винтовыми компрессорами с плавным регулированием производительности. Осевые вентиляторы, микроканальные конденсаторы, пластинчатые кожухотрубные испарители. В установках (с пароохладителем или полный рекуперацией) существует также возможность производства горячей воды. Основание, корпус и панели изготовлены из стали, обработанной антикоррозийной полиэфирной краской.

Версии

  • NSM_ ° Стандартная
  • NSM_L Стандартная низкошумная
  • NSM_A Высокоэффективная
  • NSM_E Высокоэффективная низкошумная
  • NSM_U Ультра-высокоэффективная
  • NSM_N Ультра-высокоэффективная низкошумная

Рабочий диапазон: Работоспособность при температурах наружного воздуха до 50 °C температуры наружного воздуха при полной нагрузке, в зависимости от типоразмера и версии. Для получения дополнительной информации см. программное обеспечение для подбора/техническую документацию.

  • Чиллер с 2 или 3 контурами хладагента, предназначенными для обеспечения максимальной эффективности при полной нагрузке, обеспечивая высокую эффективность при частичных нагрузках и обеспечивая непрерывность в случае остановки одного из контуров
  • В конструкции чиллера используются алюминиевые микроканальные конденсаторы, обеспечивающие очень высокий уровень эффективности. Это позволяет использовать меньше хладагента по сравнению с традиционными медно- алюминиевыми конденсаторами
  • Возможность использования электронного термостатического клапана даёт значительные преимущества, особенно когда чиллер работает при частичных нагрузках. Электронный ТРВ в стандартной комплектации для типоразмера 5202-6402 и 8403-9603, опционально для всех остальных типоразмеров.
  • Дифференциальный датчик давления в стандартной комплектации
  • Возможность встроенного гидромодуля, который включает основные гидравлические компоненты; он доступен в разных конфигурациях с одним или двумя насосами с различным статическим давлением
  • Микропроцессорное регулирование
    • Журнал аварий.
    • Наличие программируемого таймера позволяет установить временные диапазоны работы и вторую точку уставки при необходимости
    • Контроль температуры осуществляется с интегральной пропорциональной логикой по температуре выходящей воды
    • Плавающее давление конденсации: устройство управления плавающим давлением конденсации поставляется в стандартной комплектации на всех моделях. Оно плавно изменяет скорость вращения вентилятора в соответствии с нагрузкой на чиллер и обеспечивает улучшенный показатель ESEER (сверх заявленных значений) при применении с вентиляторами с переменной скоростью (то есть с блоками DCPX или инверторными вентиляторами). Усовершенствования показателя ESEER до 5% получены с использованием моделей с инверторным мотором.
    • Ночной режим: можно установить бесшумный режим работы. Идеально подходит для ночной работы, так как это гарантирует большую акустическую комфортность по вечерам и высокую эффективность при высокой нагрузке.

«Ночной режим является стандартным для всех малошумных версий. Для всех других версий необходимо добавить опцию DCPX или инверторные вентиляторы J.»



Дополнительное оборудование

  • AER485P1: RS-485 интерфейс для контроля за системами согласно протоколу MODBUS.
  • AERWEB300: опция AERWEB обеспечивающая дистанционное управление работой холодильных машин с помощью персонального компьютера и интернет соединения через стандартный браузер; 4 версии:
    • AERWEB300-6: устройство для дистанционного управления максимум 6 установками через интерфейс RS485;
    • AERWEB300-18: устройство для дистанционного управления максимум 18 установками через интерфейс RS485;
    • AERWEB300-6G: устройство для дистанционного управления максимум 6 установками через интерфейс RS485 со встроенным модемом GPRS;
    • AERWEB300-18G: устройство для дистанционного управления максимум 18 установками через интерфейс RS485 со встроенным модемом GPRS.
  • PRV3: Пульт дистанционного управления функциями холодильной машины.
  • MULTICHILLER_PCO: Система управления, предназначенная для включения/выключения отдельных холодильных машин, входящих в единую систему и подключенных параллельно. При этом поддерживается постоянный расход воды во всех испарителях.
  • DCPX: Система управления скоростью вращения вентиляторов конденсатора (для поддержания давления конденсации), обеспечивающая работу в режиме охлаждения при наружной температуре ниже 20 °C (до -10 °C).
  • AVX: Вибропоглащающие опоры корпуса. Выбираются в соответствии с таблицей совместимости дополнительного оборудования.

Дополнительные устройства, устанавливаемые только на заводе-изготовителе

  • KRS: Электронагреватель испарителя.
  • KRSDES/KRSREC: Электронагревательные элементы испарителя и рекуператора.
  • RIFNS: Система перефазировки электромотора. Подключается параллельно электромотору и служит для снижения потребляемого тока примерно на 10%.
  • GP: Решетка для внешней защиты конденсатора от случайных механических повреждений и ударов града.
  • AK: АКУСТИЧЕСКИЙ КОМПЛЕКТ (только для исполнений L/E/N): Позволяет дополнительно снизить шум чиллера. Необходимость комплектации чиллера такой системой указывается при заказе; устанавливается

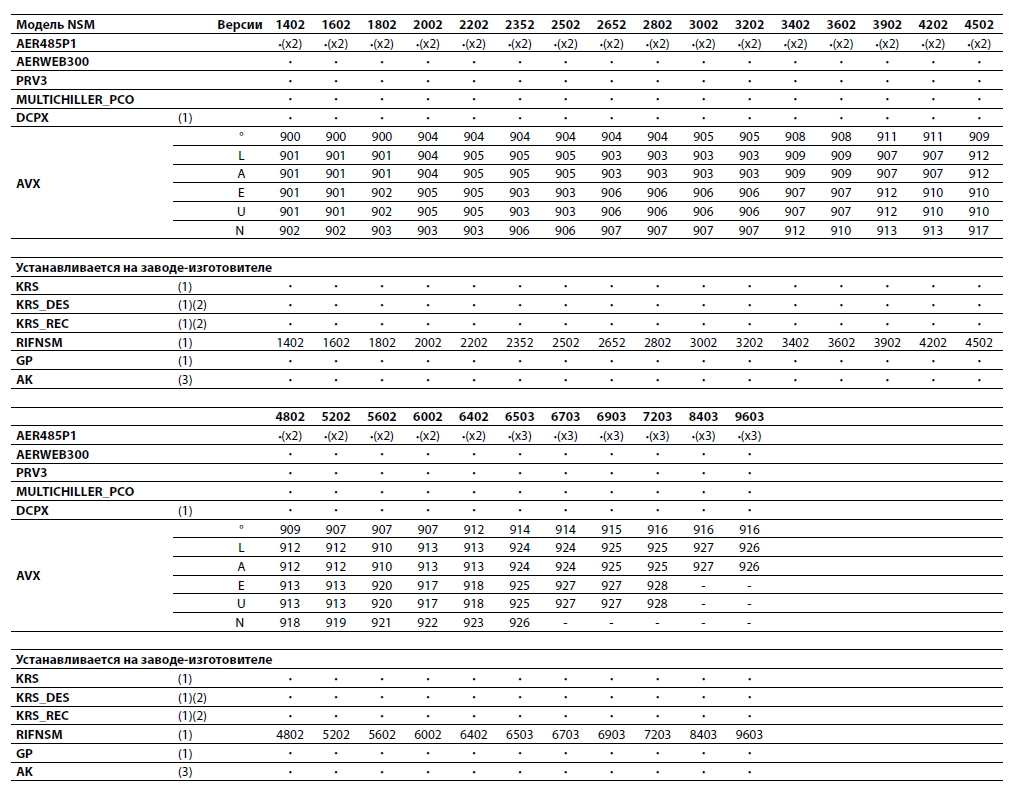

Совместимость дополнительного оборудования

(1) Совместимость опций должна быть определена дополнительно
(2) Опция так же включает в себя электрический подогрев испарителя
(3) Опция доступна только для низкошумных исполнений «L/E/N»
(x2) Требуемое количество при заказе

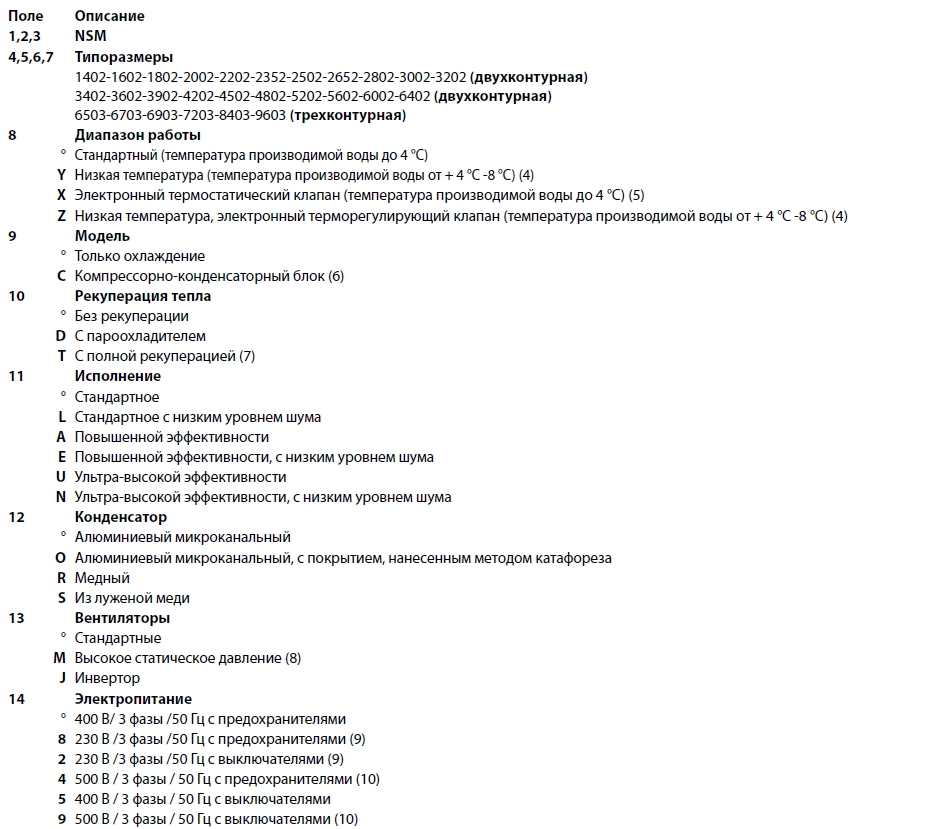

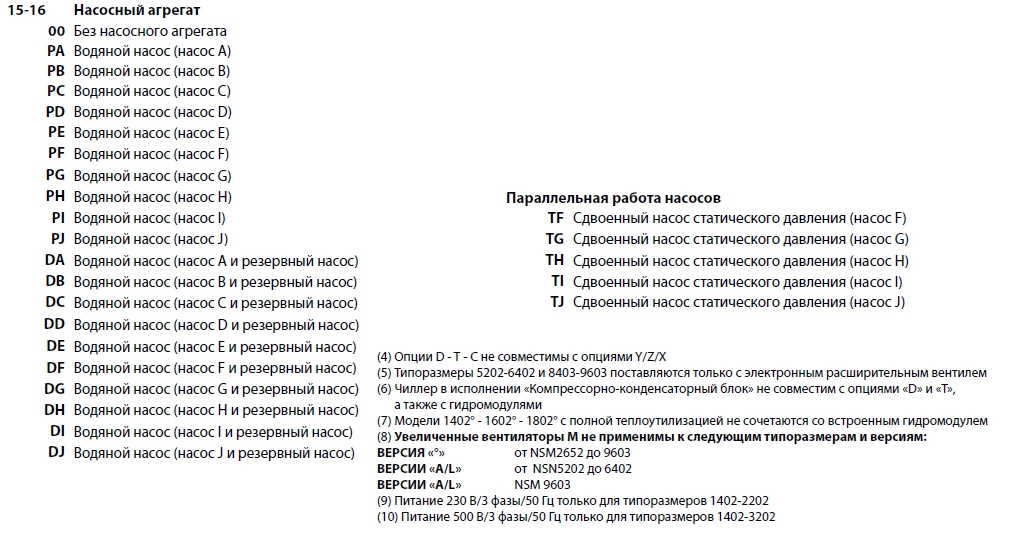

Описание кодировки

Оперируя различными вариантами можно подобрать такую модель, которая наиболее точно соответствует требованиям заказчика



Технические данные

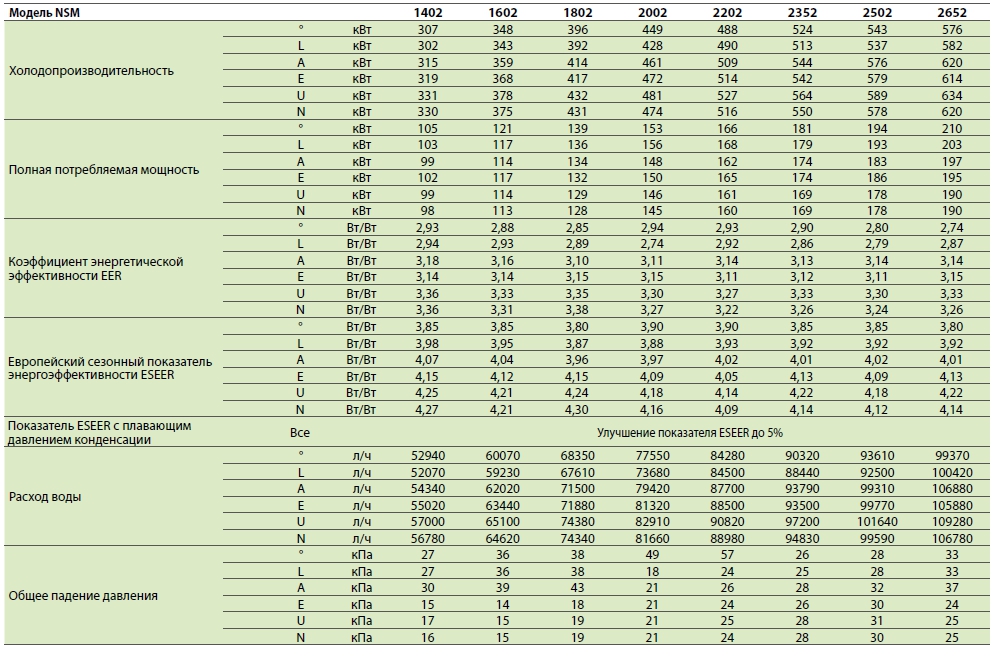

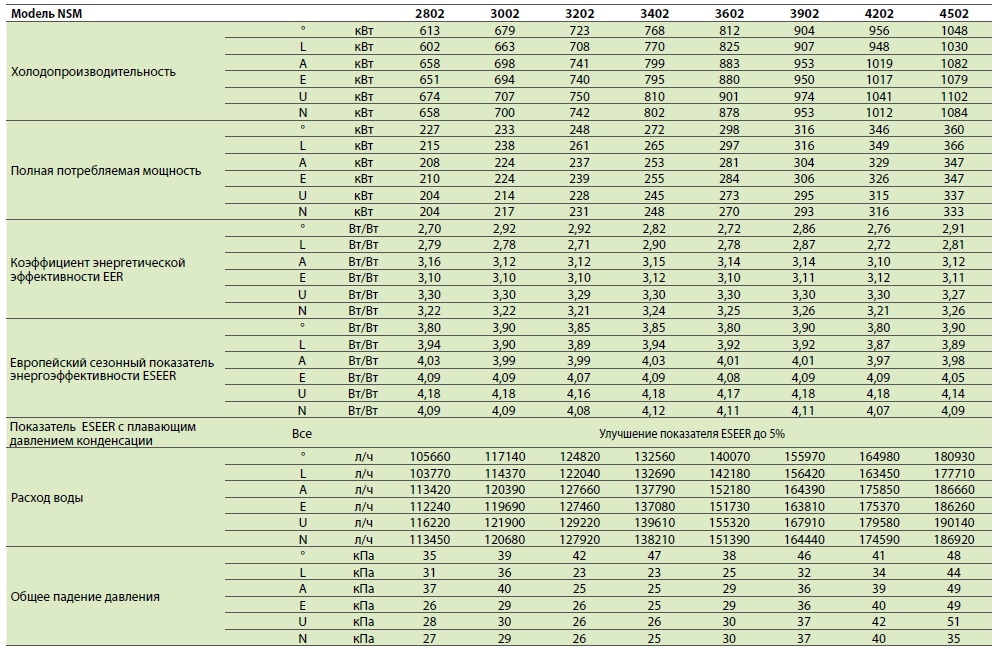

Охлаждение (14511:2013)
(1) Температура воды в испарителе 12 °С/ 7 °С; температура наружного воздуха 35 °С

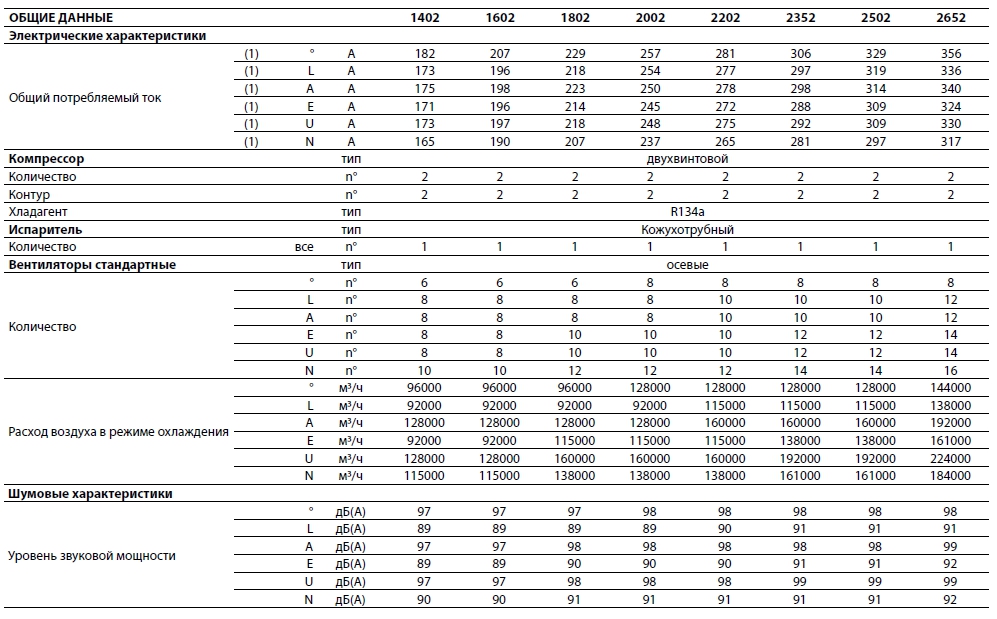

(1) Электрические данные версий без встроенного гидромодуля
Звуковая мощность
Aermec определяет уровень звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2, в соответствии с требованиями сертифицирования по программе Eurovent
Примечание: дополнительную информацию можно найти в программе Magellan® для подбора оборудования Aermec или в технической документации, размещена на сайте www.aermec.com

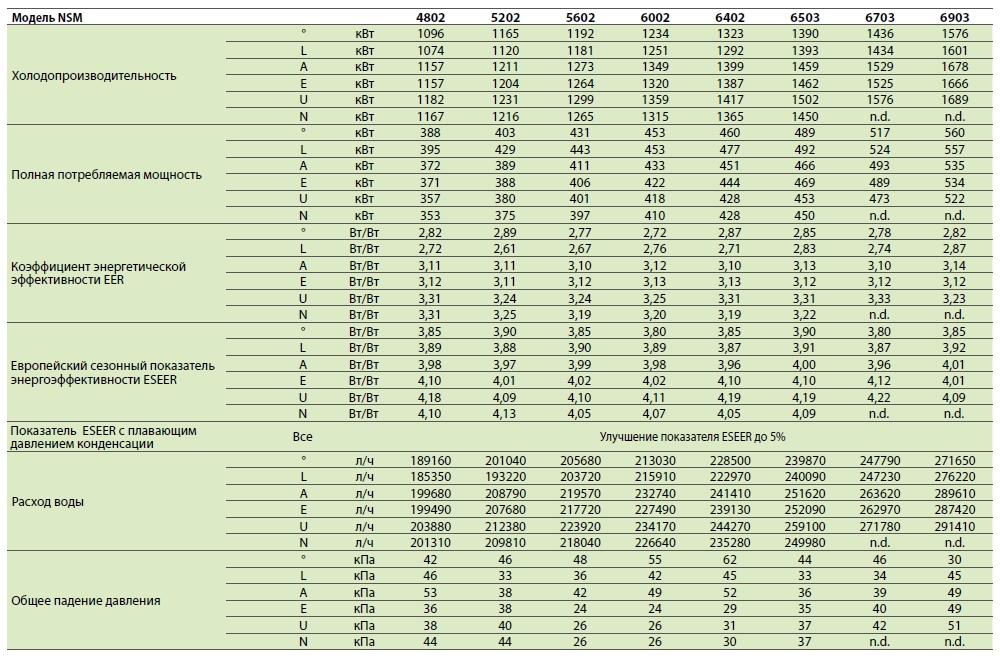

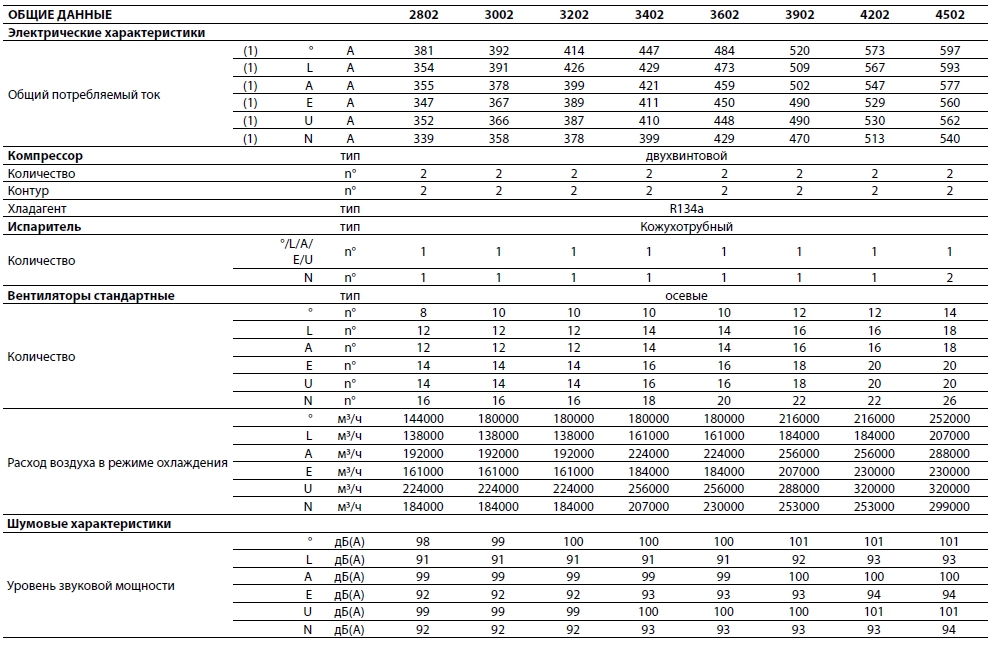

Охлаждение (14511:2013)
(1) Температура воды в испарителе 12 °С/ 7 °С; температура наружного воздуха 35 °С

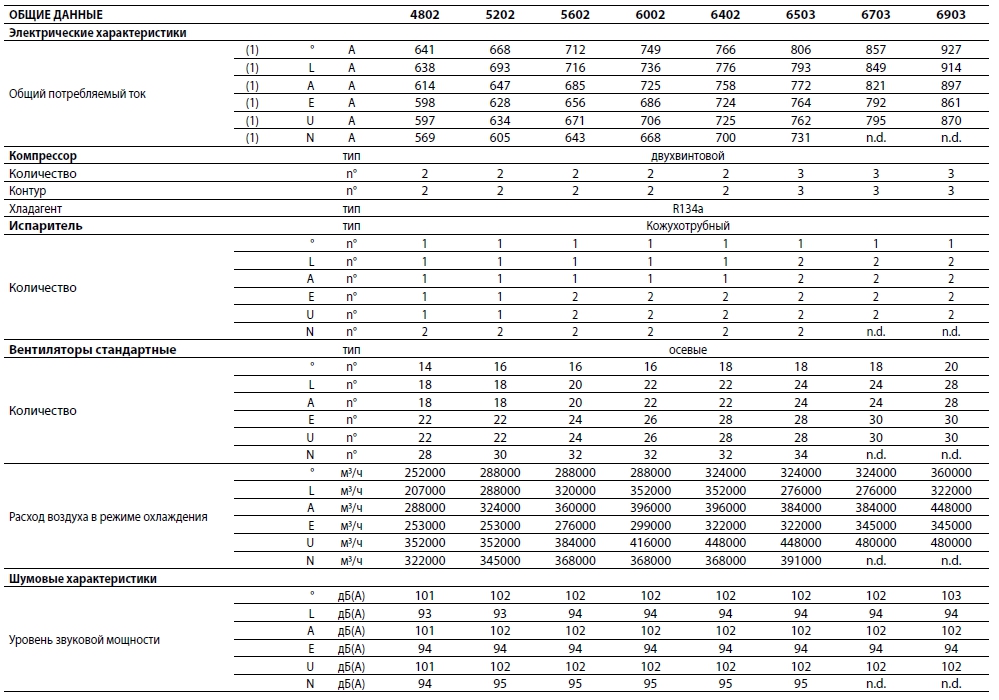

(1) Электрические данные версий без встроенного гидромодуля
Звуковая мощность
Aermec определяет уровень звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2, в соответствии с требованиями сертифицирования по программе Eurovent
Примечание: дополнительную информацию можно найти в программе Magellan® для подбора оборудования Aermec или в технической документации, размещена на сайте www.aermec.com

Охлаждение (14511:2013)
(1) Температура воды в испарителе 12 °С/ 7 °С; температура наружного воздуха 35 °С

Данные типоразмеры и версии не доступны

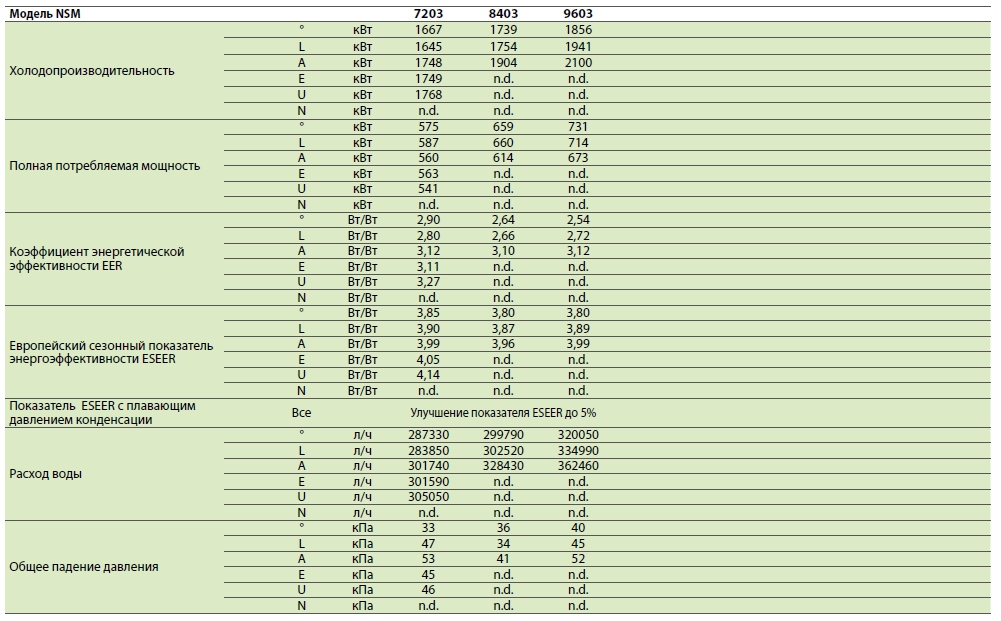

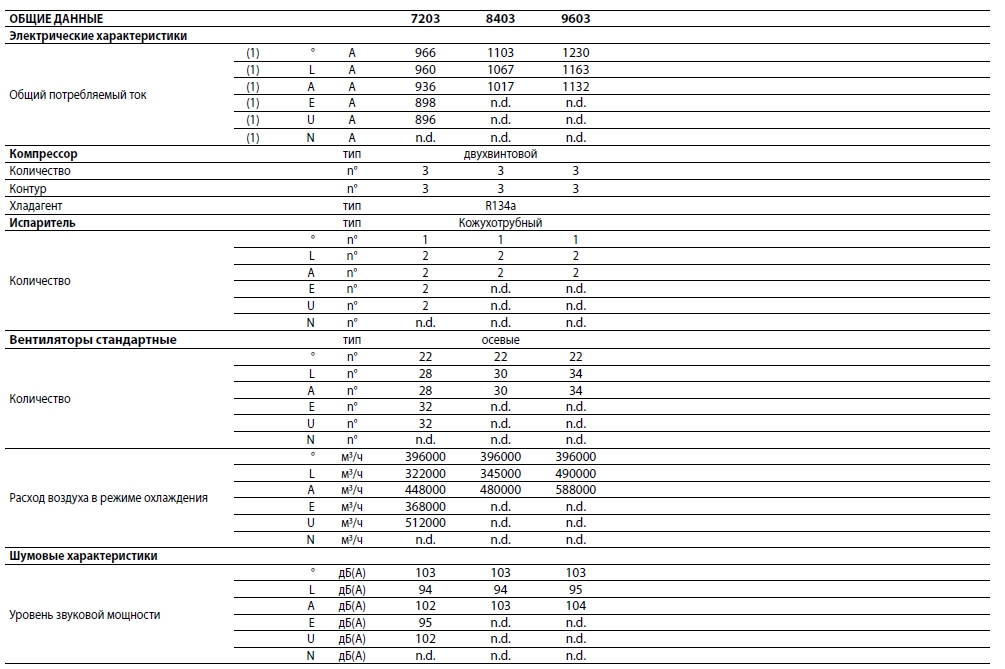

Охлаждение (14511:2013)
(1) Температура воды в испарителе 12 °С/ 7 °С; температура наружного воздуха 35 °С

(1) Электрические данные версий без встроенного гидромодуля
Звуковая мощность
Aermec определяет уровень звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2, в соответствии с требованиями сертифицирования по программе Eurovent
Примечание: дополнительную информацию можно найти в программе Magellan® для подбора оборудования Aermec или в технической документации, размещена на сайте www.aermec.com

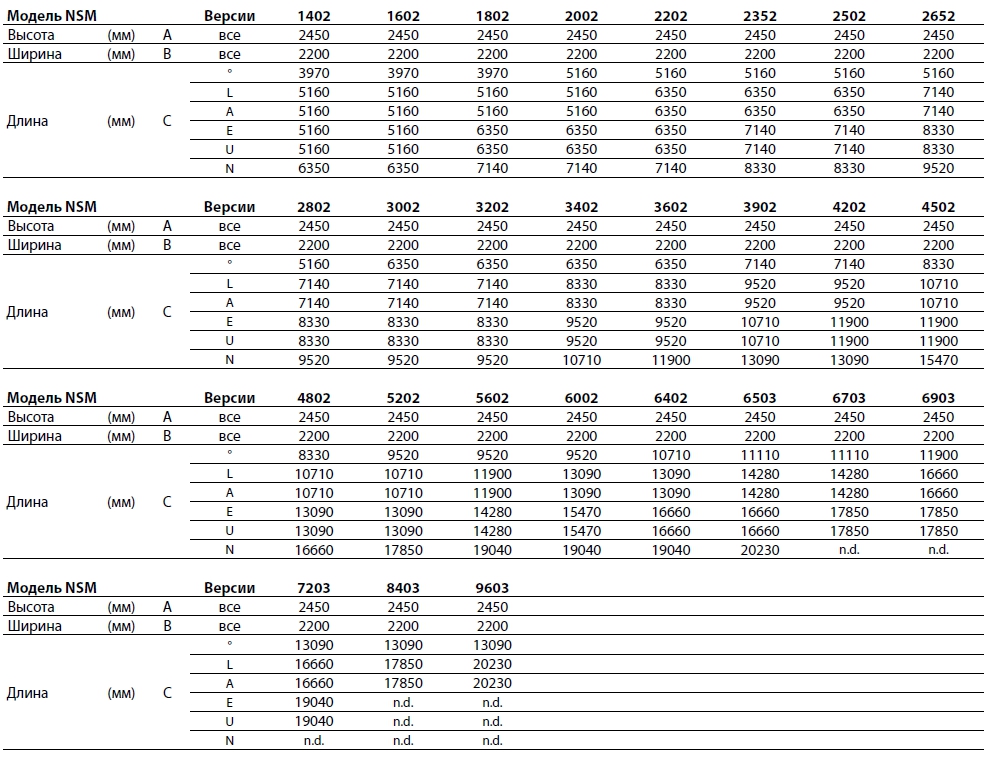

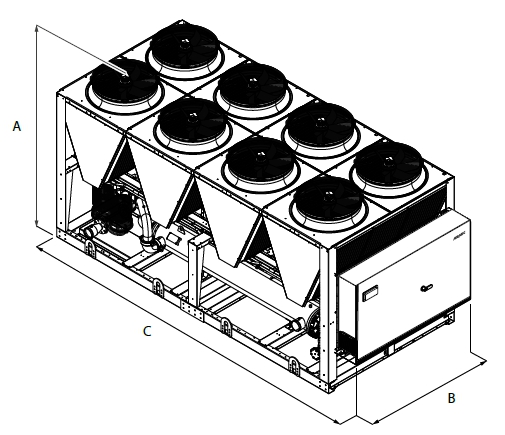

Габариты (мм)

Вес указан в технической инструкции.
По причинам транспортировки размеры блоков с длиной более 13090 мм поставляются разделёнными на части.
Для получения дополнительной информации см. техническое руководство и/или установку.
