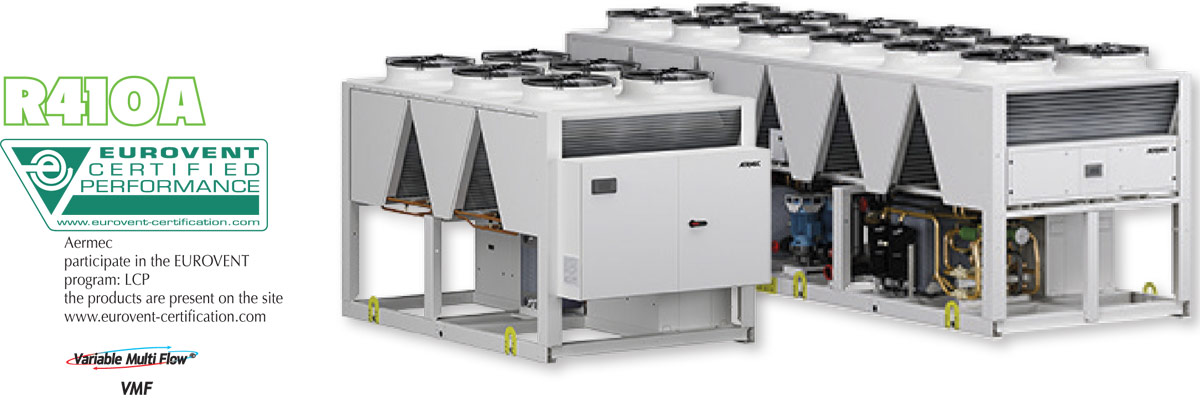

NRB 0800H-3600H

Реверсивный тепловой насос Воздух-вода для наружной установки
Спиральные компрессоры, пластинчатые теплообменники и осевые вентиляторы
Холодопроизводительность от 196 до 969 кВт
Теплопроизводительность от 210 до 1009 кВт

  • ВЫСОКАЯ ЭФФЕКТИВНОСТЬ ПРИ НЕПОЛНОЙ НАГРУЗКЕ
  • БЫСТРАЯ И ПРОСТАЯ УСТАНОВКА
  • НОЧНОЙ РЕЖИМ

Характеристики

  • Чиллеры наружной установки для производства холодной/горячей воды с высокоэффективными спиральными компрессорами, осевыми вентиляторами и пластинчатым теплообменником.
    В установках (с пароохладителем или полной рекуперации) есть также возможность получения горячей воды бесплатно. Базовая структура и панели изготовлены из стали, обработанной полиэфирной краской.
  • Версии
    NRB_H Стандарт
    NRB_HL Низкошумовая версия
    NRB_HA Высокоэффективная версия
    NRB_HE Высокая производительность при низком уровне шума
    Рабочий диапазон: Работа до 50 ° C температуры наружного воздуха при полной нагрузке, в зависимости от размера и версии. Для получения более подробной информации обратитесь к программе подбора / технической документации.
  • Блок с 2 холодильными контурами, предназначенными для обеспечения максимальной эффективности при полной нагрузке, при частичной нагрузке и в случаях, если один из контуров останавливается.
  • Все модели оснащены микроканальными алюмимниевыми теплообменниками, что обеспечивает очень высокую эффективность. Это позволяет использовать меньше хладагента по сравнению с традиционными медными теплообменниками.
  • Возможность использования электронного терморегулирующего вентиля приносит значительные выгоды в энергопотреблении машины, в частности, когда чиллер работает при частичных нагрузках. Для типоразмеров 1800- 3600 электронный ТРВ поставляется в стандарте, для других типоразмеров доступен в качестве опции.
  • Электрический нагреватель для пластинчатого теплообменника
  • Возможность оснащения установки гидромодулем, который включает в себя основные элементы гидравлики; доступны варианты с один или двумя насосами различного напора, с и без баком аккумулятором.
  • Микропроцессорное регулирование, с клавиатурой и ЖК-дисплеем, для удобства отображения и изменения параметров на нескольких языках.
    Контроллер включает в себя журнал аварий.
    • Наличие программируемого таймера позволяет устанавливать временные интервалы работы, а так же вторую уставку
    • Контроль температуры происходит с интегральной пропорциональной логики, на основе температуры воды на выходе.
    • Ночной режим: можно установить бесшумный профиль работы.

    Идеально подходит для работы в ночное время, так как это гарантирует акустический комфорт в вечернее время, и высокую эффективность во время большой нагрузки.
    Ночной режим является стандартным для всех низкошумных версий.
    Для других версией требуется либо опция DCPX, либо инверторные вентиляторы - опция “J”.

Дополнительное оорудование

  • AER485P1: RS-485 интерфейс для контроля за системами согласно протоколу MODBUS.
  • AERWEB300: опция AERWEB обеспечивающая дистанционное управление работой холодильных машин с помощью персонального компьютера и интернет соединения через стандартный браузер; 4 версии:
    • AERWEB300-6: веб-сервер для дистанционного управления максимум 6 установками через интерфейс RS485;
    • AERWEB300-18: веб-сервер для дистанционного управления максимум 18 установками через интерфейс RS485;
    • AERWEB300-6G: веб-сервер для дистанционного управления максимум 6 установками через интерфейс RS485 со встроенным модемом GPRS;
    • AERWEB300-18G: веб-сервер для дистанционного управления максимум 18 установками через интерфейс RS485 со встроенным модемом GPRS.
  • PGD1: Упрощенная дистанционная панель. Позволяет контролировать функционирование и предупреждающие сигналы.
  • MULTICHILLER_PCO: Система управления, предназначенная для включения/выключения отдельных холодильных машин, входящих в единую систему и подключенных параллельно. При этом поддерживается постоянный расход воды во всех испарителях.
  • DCPX: Система, обеспечивающая работу в режиме охлаждения при наружной температуре ниже 20°C (до -10°C).
  • AVX: Вибропоглащающие опоры корпуса. Выбираются в соответствии с таблицей совместимости дополнительного оборудования.
  • Дополнительные устройства, устанавливаемые только на заводе-изготовителе
  • DRE: Электронная ситема плавного пуска, уменьшая пусковой ток. Доступно только для машин с питанием 400В – 3 фазы. Устанавливается на заводе-производителе.
  • RIF: Конденсаторная система. Подключается параллельно с обмотками электромотора. Позволяет поддерживать cos=0,95 а также позволяет снижать потребляемый ток (при мерно на 10%). Устанавливается на заводе- производителе, поэтому необходимость установки такой системы должна быть отражена в заказе на поставку оборудования.
  • GP: Решетка, защищающая внешний теплообменник от повреждений.
  • Совместим с системой управления VMF
    Пожалуйста, обращайтесь к соответствующей документации.

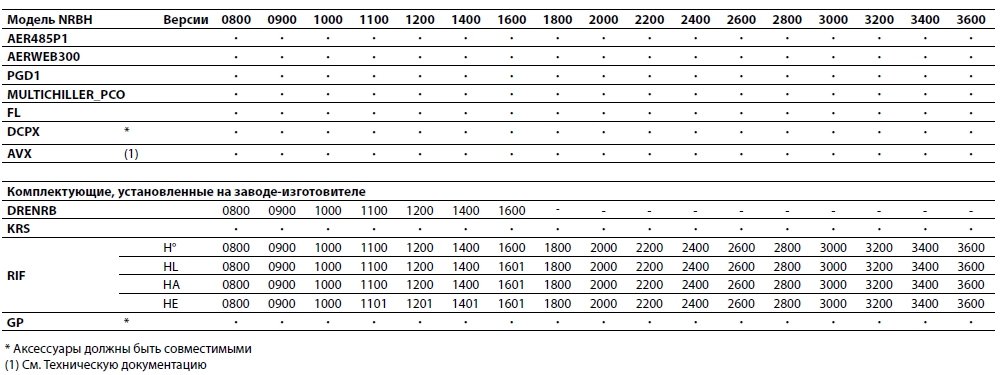

Совместимость дополнительного оборудования

* Комплектующие должны быть определены на совместимость
(1) См технической документации

Выбор модификации

Комбинируя многочисленные варианты можно подобрать такую модель, которая наиболее полно отвечает требованиям заказчика.

Поле Код
1,2,3 NRB
4,5,6,7 Типоразмеры (1)
0800-0900-1000-1100-1200-1400-1600-1800-2000-2200-2400-2600-2800-3000-3200-3400-3600
8 Рабочие ограничения
° Стандартный ° (температура производимой воды до 4 ° С)
X Низкая температура (температура производимой воды от + 4 ° C -6 ° C) (2)
9 Модель
H Реверсивный тепловой насос
10 Рекуперация тепла
° Без рекуперации
D С пароохладителем
11 Исполнение
° Стандартное
L Стандартное с низким уровнем шума
A Повышенной эффективности
E Повышенной эффективности, с низким уровнем шума
12 Теплообменник
° Алюминиевый микроканальный
R Медный
S Из луженой меди
V Алюминиевый микроканальный, с покрытием, нанесенным методом электрофореза
13 Вентиляторы
° Стандартные
J Инвертор
14 Электропитание
° 400V/3/50Hz с предохранителями
15-16 Встроенный гидромодуль
00 без гидромодуля

С Насосным агрегатом №1
PA Водяной насос (насос A)
PB Водяной насос (насос B)
PC Водяной насос (насос C)
PD Водяной насос (насос D)
PE Водяной насос (насос E)
PF Водяной насос (насос F)
PG Водяной насос (насос G)
PH Водяной насос (насос H)
PI Водяной насос (насос I)
PJ Водяной насос (насос J)

С Насосным агрегатом №2
DA Водяной насос (насос A и резервный насос)
DB Водяной насос (насос B и резервный насос)
DC Водяной насос (насос C и резервный насос)
DD Водяной насос (насос D и резервный насос)
DE Водяной насос (насос E и резервный насос)
DF Водяной насос (насос F и резервный насос)
DG Водяной насос (насос G и резервный насос)
DH Водяной насос (насос H и резервный насос)
DI Водяной насос (насос I и резервный насос)
DJ Водяной насос (насос J и резервный насос)

С Насосом агрегатом № 1 , Бак аккумулятор:
AA с насосным агрегатом и буферным резервуаром (насос А)
AB с насосным агрегатом и буферным резервуаром (насос B)
AC с насосным агрегатом и буферным резервуаром (насос C)
AD с насосным агрегатом и буферным резервуаром (насос D)
AE с насосным агрегатом и буферным резервуаром (насос E)
AF с насосным агрегатом и буферным резервуаром (насос F)
AG с насосным агрегатом и буферным резервуаром (насос G)
AH с насосным агрегатом и буферным резервуаром (насос H)
AI с насосным агрегатом и буферным резервуаром (насос I)
AJ с насосным агрегатом и буферным резервуаром (насос J)

С Насосом агрегатом №2,буферным быком:
BA с насосным агрегатом и буферным резервуаром (насос А+ резервный насос)
BB с насосным агрегатом и буферным резервуаром (насос B+ резервный насос)
BC с насосным агрегатом и буферным резервуаром (насос C+ резервный насос)
BD с насосным агрегатом и буферным резервуаром (насос D+ резервный насос)
BE с насосным агрегатом и буферным резервуаром (насос E+ резервный насос)
BF с насосным агрегатом и буферным резервуаром (насос F+ резервный насос)
BG с насосным агрегатом и буферным резервуаром (насос G+ резервный насос)
BH с насосным агрегатом и буферным резервуаром (насос H+ резервный насос)
BI с насосным агрегатом и буферным резервуаром (насос I+ резервный насос)
BJ с насосным агрегатом и буферным резервуаром (насос J+ резервный насос)

(1) Возможносить изготовления определенной конфигурации должна быть согласована с техническим представительством
(2) Типоразмеры 1800 - 3600 поставляются в стандарте с электронным ТРВ
(3) Пароохладитель может быть использован исключительно в режиме охлаждения

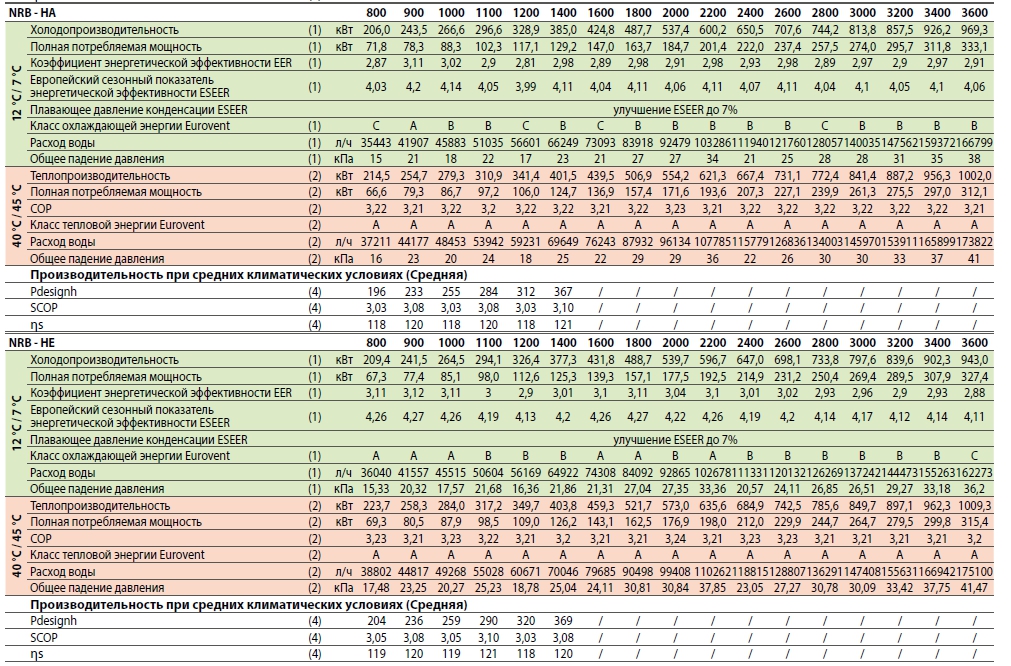

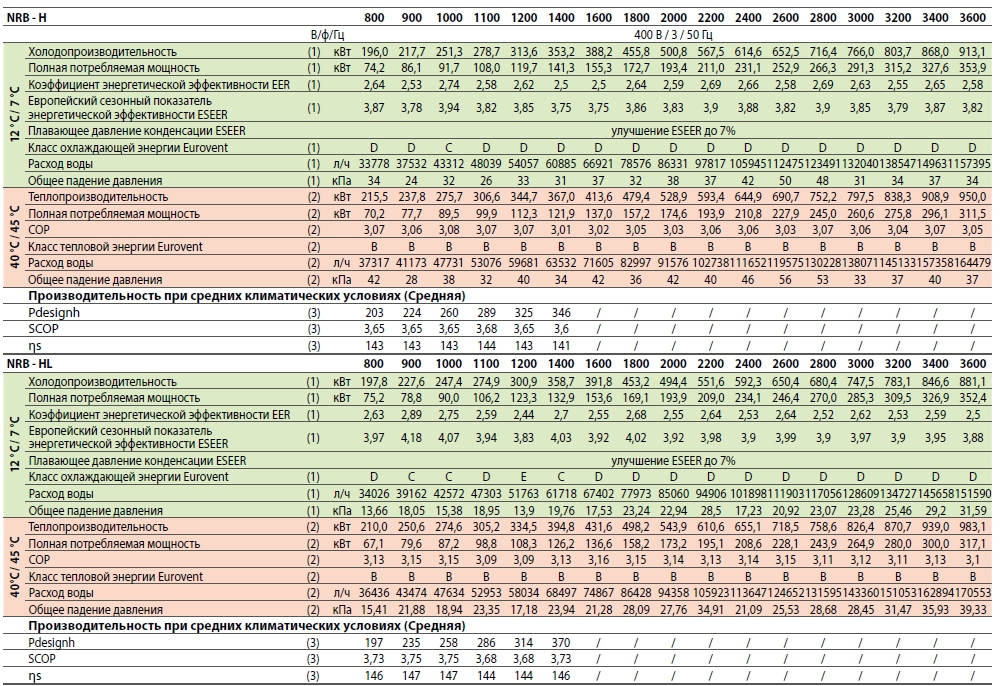

Технические данные

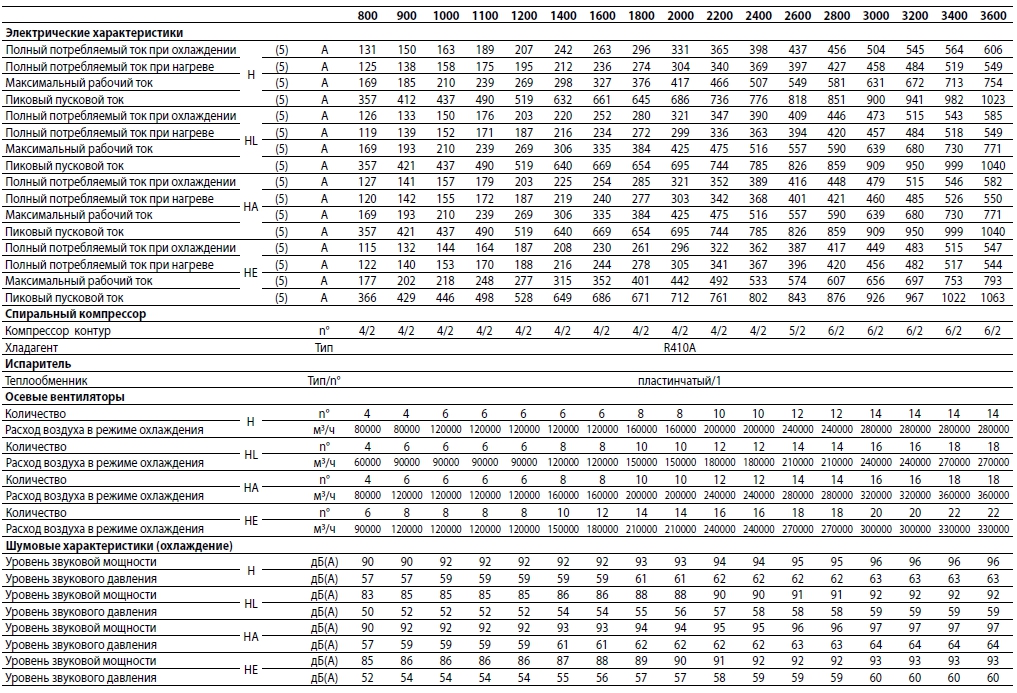

(1) Приводятся электрические характеристики для модификаций чиллера без насосного агрегата.
Звуковая мощность
Aermec определяет величину звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2, в соответствии с требованиями сертификации по
программе Eurovent.
Примечание: Дополнительную информацию можно найти в программе Magellanо для подбора оборудования Aermec или в технической документации, размещенной на сайте www.aermec.com

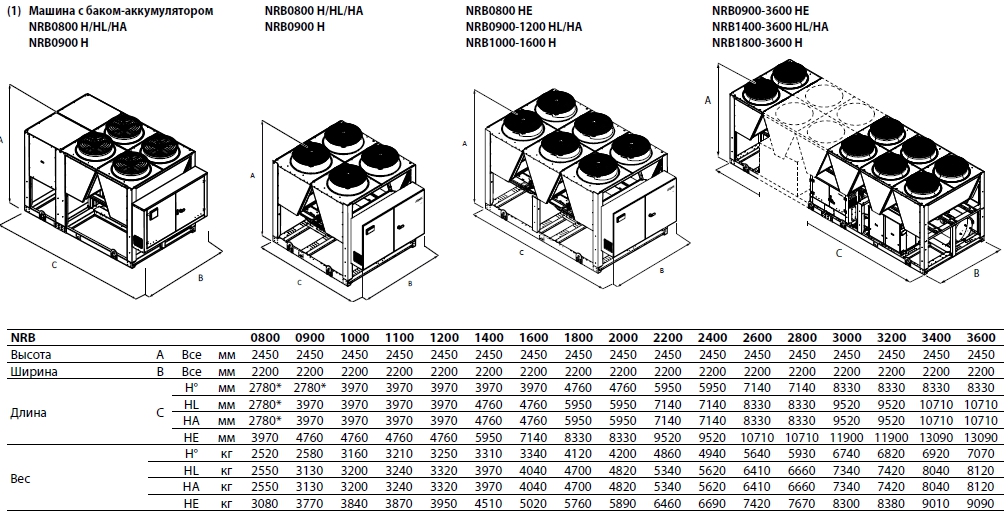

Размеры (mm)

PDFТехническое руководство
