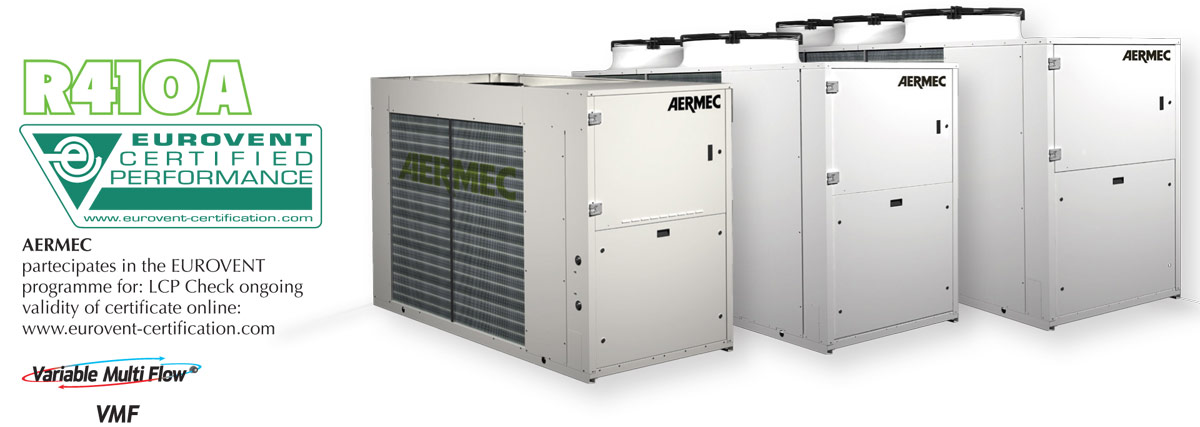

NRL 0280-0750

Холодильная машина воздушного охлаждения со спиральными компрессорами и осевыми вентиляторами.
Пластинчатые теплообменники и осевые вентиляторы
Холодопроизводительность 53 ÷ 194kW

  • КОМПАКТНАЯ КОНСТРУКЦИЯ
  • ВЫСОКАЯ ЭФФЕКТИВНОСТЬ ПРИ ЧАСТИЧНОЙ ЗАГРУЗКЕ
  • ЛЕГКАЯ И УДОБНАЯ УСТАНОВКА

Характеристики

  • Чиллеры наружного монтажа для производства охлажденной воды с:
    - Высокоэффективными компрессорами спирального типа и низким электропотреблением,
    - осевыми вентиляторами,
    - внешними медными теплообменниками с алюминиевым оребрением,
    - пластинчатыми теплообменниками.
    В установке (с частичной и полной рекуперацией теплоты), существет возможность попутного получения горячей воды. Основание, каркас и стальная обшивка обработаны полиэфирной антикоррозионной краской.
  • Модификация:
    NRL_ ° стандарт
    NRL_L Низкий уровень шума
    NRL_A Высокая эффективность
    NRL_E Высокая эффективность при низком уровне шума
    Диапазон работы: Работа в режиме охлаждения при полной нагрузке и до температуры наружного воздуха до +46 С (для получения более подробной информации обратитесь к технической документации)
  • Установка с двумя холодильными контурами, предназначенными для обеспечения максимальной производительности при полной загрузке, высокой эффективности при неполной загрузке, а также позволяющие обеспечить работу холодильной машины при выходе из строя одного из контуров.
  • В стандартной поставке включены реле протока, водяной фильтр, манометры низкого и высокого давления.
  • Встроенный гидромодуль, который включает в себя основные компоненты гидравлики, доступен в различных конфигурациях - с и без баком- аккумулятором, с одним или с двумя насосами стандартного или повышенного напора.
  • Управление с помощью микропроцессора, в комплекте с клавиатурой и ЖК-дисплеем, который позволяет вводить изменения в работу устройства с помощью меню, доступного на нескольких языках.
    Управление включает в себя:
    - Полное управление аварийной сигнализацией и историей аварий.
    - регулировка температуры конденсации в зависимости от давления в системе (со вспомогательным DCPX)
    - Чередование работающих компрессоров и насосов в зависимости от времени наработки.
    - Для управления локальной сетью, состоящей из нескольких установок возможно использование определенных комплектующих.
    - Наличие программируемого таймера позволяет устанавливать время работы и возможно вторую точку уставки
    - Контроль температуры происходит с интегральной пропорциональной логикой, на основе температуры воды на выходе.
    - Ночной режим: можно установить бесшумный профиль работы.
    Идеально подходит для работы в ночное время, тем самым гарантируя акустический комфорт в вечернее время, и высокую эффективность во время большой нагрузки.
    Ночной режим является стандартным для всех низкошумных версий.
    Для других версией требуется либо опция DCPX, либо инверторные вентиляторы - опция “J” именно для работы в ночном режиме.

Дополнительное оорудование

  • AER485P1: RS-485 интерфейс для контроля за системами согласно протоколу MODBUS.
  • PGD1: Упрощенная панель дистанционного управления. Позволяет управлять основными функциями установки и аварийной сигнализацией.
  • MULTICHILLER_PCO опция: Система управления, предназначенная для включения/выключения отдельных холодильных машин, входящих вединую систему и подключенных параллельно. При этом поддерживается постоянный расход воды во всех испарителях.
  • AERWEB300: опция AERWEB обеспечивающая дистанционное управление работой холодильных машин с помощью персонального компьютера и интернет соединения через стандартный браузер; 4 версии:
    • AERWEB300-6: веб-сервер для дистанционного управления максимум 6 установками через интерфейс RS485;
    • AERWEB300-18: веб-сервер для дистанционного управления максимум 18 установками через интерфейс RS485;
    • AERWEB300-6G: веб-сервер для дистанционного управления максимум 6 установками через интерфейс RS485 совстроенным модемом GPRS;
    • AERWEB300-18G: веб-сервер для дистанционного управления максимум 18 установками через интерфейс RS485 со встроенным модемом GPRS.
  • DCPX: Низкотемпературная система, обеспечивающая работу на охлаждение при наружной температуре менее 10°С (до-10°С). Система состоит из электронного блока, который меняет скорость вращения вентиляторов на основании значения давления конденсации.
  • GP: Решетка, защищающая внешний теплообменник от повреждений. Устанавливается на заводе-изготовителе.
  • DRE: Электронная система, уменьшающая пиковые значение тока приблизительно на 30%.
  • RIF: Токовый фазовый компенсатор. Подключается параллельно с обмотками электромотора, позволяя при этом снижать потребляемый ток примерно на 10%.Устанавливается на заводе- изготовителе, поэтому необходимость установки такой системы должна быть отражена в заказе на поставку оборудования.
  • ОБОРУДОВАНИЕ, УСТАНАВЛИВАЕМОЕ НА ЗАВОДЕ ИЗГОТОВИТЕЛЕ.
    • DRE: Электронная система снижения пикового тока на 30%. RIF Устройство компенсации коэффициента мощности. Подключается параллельно с электродвигателем, позволяет снизить потребляемый ток примерно на 10%.
    • PRM1 Это ручное реле давления, электрически подключенное параллельно с существующим автоматическим реле высокого давления на стороне нагнетания компрессора.
    • GP: Решетка, защищающая внешний теплообменник от повреждений

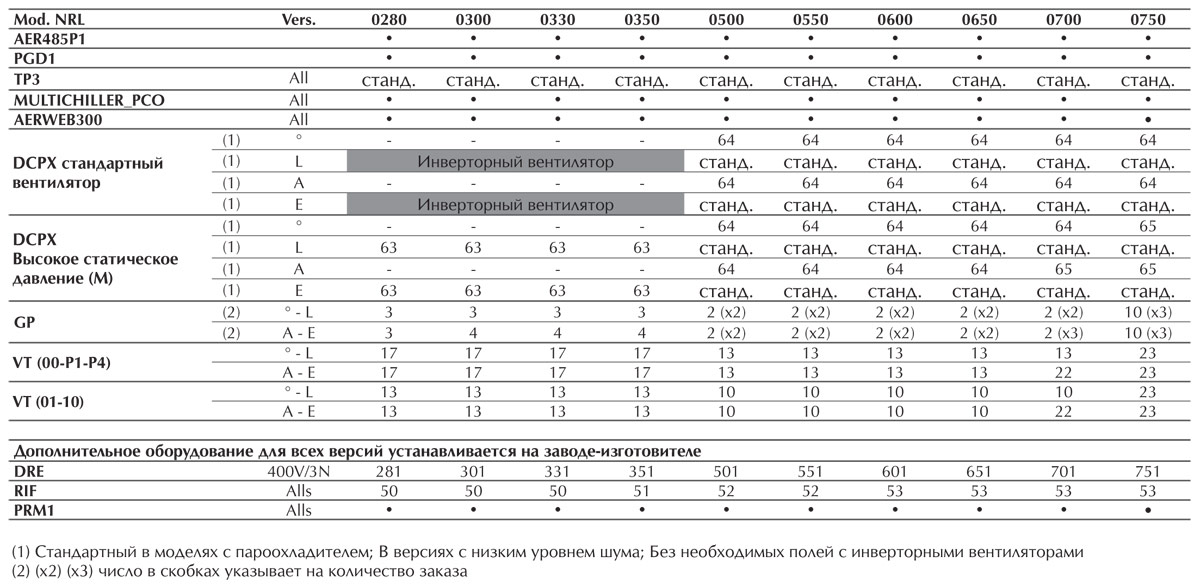

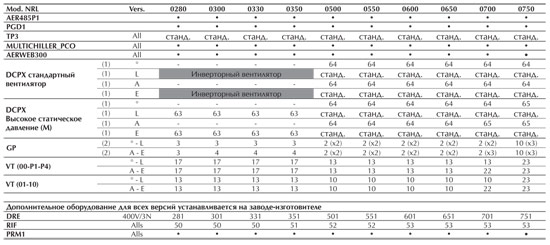

Совместимость дополнительного оборудования

(1) Стандартный в моделях с пароохладителем; В версиях с низким уровнем шума; Без необходимых полей с инверторными вентиляторами
(2) (х2) (х3) число в скобках указывает на количество заказа

Выбор модификации

Комбинируя многочисленные варианты можно подобрать такую модель, которая наиболее полно отвечает требованиям заказчика.

Поле Код
1,2,3 NRL
4,5,6,7 Типоразмеры (2)
0280-0300-0330-0350-0500-0550-0600-0650-0700-0750 (3)
8 Расширительный клапан
° Стандарт (температура воды на выходе до 4 ° С)
Y Стандарт (температура воды на выходе до 4 ° С)
X электронный до -4 °C
9 Модель
° Чиллеры
10 Система рекуперации тепла
° Без системы рекуперации
D с частиной рекуперацией теплоты
T с полной рекуперацией теплоты
11 Версии
° компактная конструкция
L компактная конструкция с низким уровнем шума
A Высокая эффективность
E Высокая эффективность с низким уровнем шума
12 Теплообменник
° В алюминии
R в меди
S В луженой меди
V окрашенный алюминево-медный (эпоксидная краска)
13 Вентиляторы (6)
° Стандарт
M Высокое статическое давление (7)
J Инвертор (8)
14 Источник питания
° 400 / 3N / 50 Гц с автоматическими выключателями
1 220/3/50 Гц с автоматическими выключателями
15-16 Гидромодуль
00 Без гидромодуля
01 Один насос низкого напора и накопительный бак
02 Два насоса низкого напора и накопительный бак
03 Один насос выского напора и накопительный бак
04 Два насоса выского напора и накопительный бак
05 Один насос низкого напора и накопительный бак (с отверстиями для нагревателей)
06 Два насоса низкого напора и накопительный бак (с отверстиями для нагревателей)
07 Один насос высокого напора и накопительный бак (с отверстиями для нагревателей)
08 Два насоса высокого напора и накопительный бак (с отверстиями для нагревателей)
09 двойной гидравлический контур
10 двухконтурная гидравлическая система с отверстиями для погружного нагревателя
P1 Один насос низкого напора
P2 Два насоса низкого напора
P3 Один насос высокого напора
P4 Два насоса высокого напора

Типоразмеры 0280-0300-0330-0350 доступны только в низкошумных версиях L/E с инверторными вентиляторами
(5) Предельная температура производимой воды: -6 ° C версии “° / L -8 версия” / E “; вариант Y не совместим с опцией D и T
(6) on-off вентиляторы в стандарте для типоразмеров 500-750
Инверторные вентиляторы в стандарте для типоразмеров от 0280 до 0350, без статического давления
Инверторные вентиляторы как опция для типоразмеров от 500 до 750, со статическим напором
(7) Буферные емкости с отверстиями для дополнительных нагревателей поставляются с завода с пластиковыми колпачками защиты, перед запуском системы, необходимо заменить их на специальные крышки, которые доступны в магазинах.

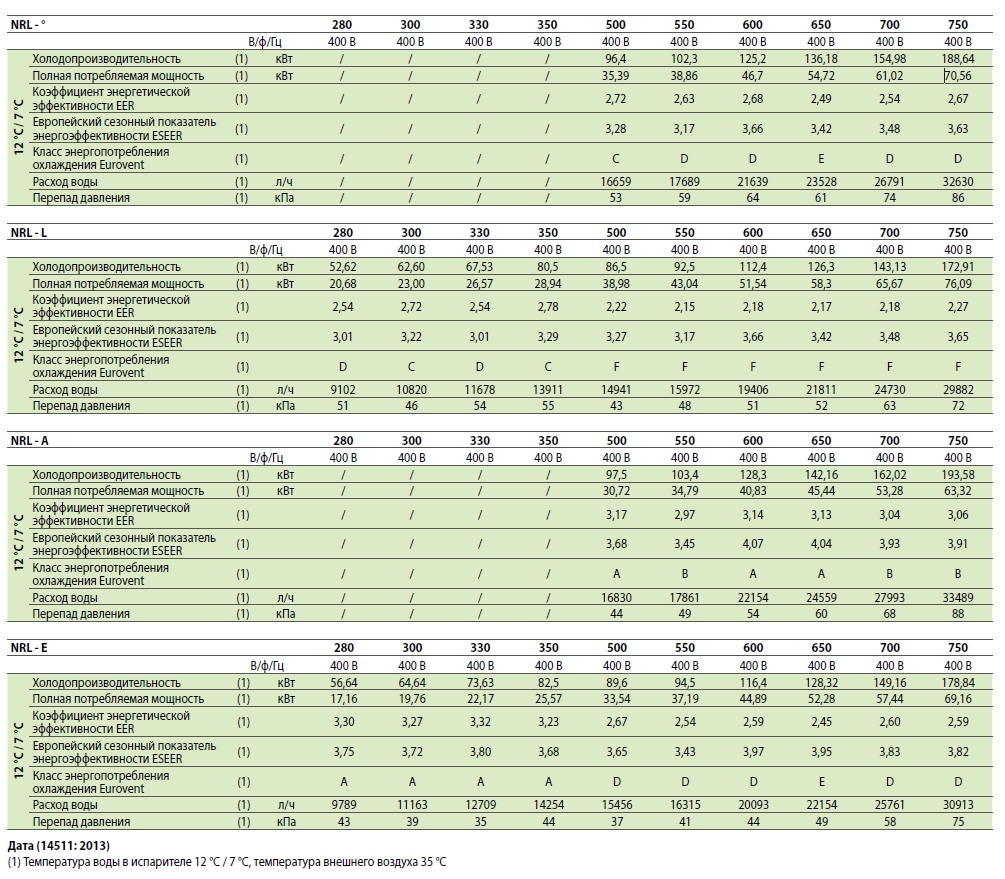

Технические данные

(1) Данные приведены для версий без встроенного гидравлического модуля.

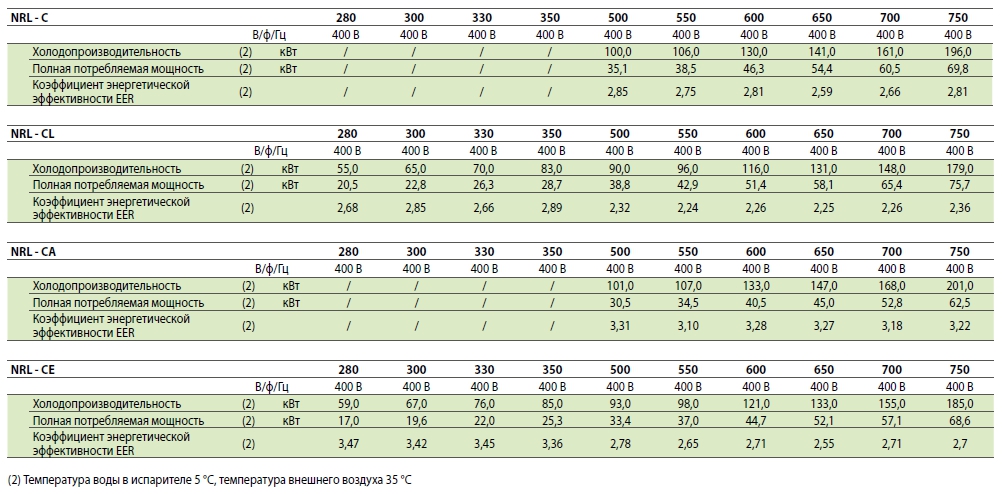

Технические данные

ЗВУКОВАЯ МОЩНОСТЬ
Aermec определяет величину звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2 в соответствии с требованиями сертификации Eurovent
ЗВУКОВОЕ ДАВЛЕНИЕ
Звуковое давление измерено в свободном акустическом пространстве на расстоянии 10 м от внешней поверхности холодильной машины (по стандарту UNI EN ISO 3744).

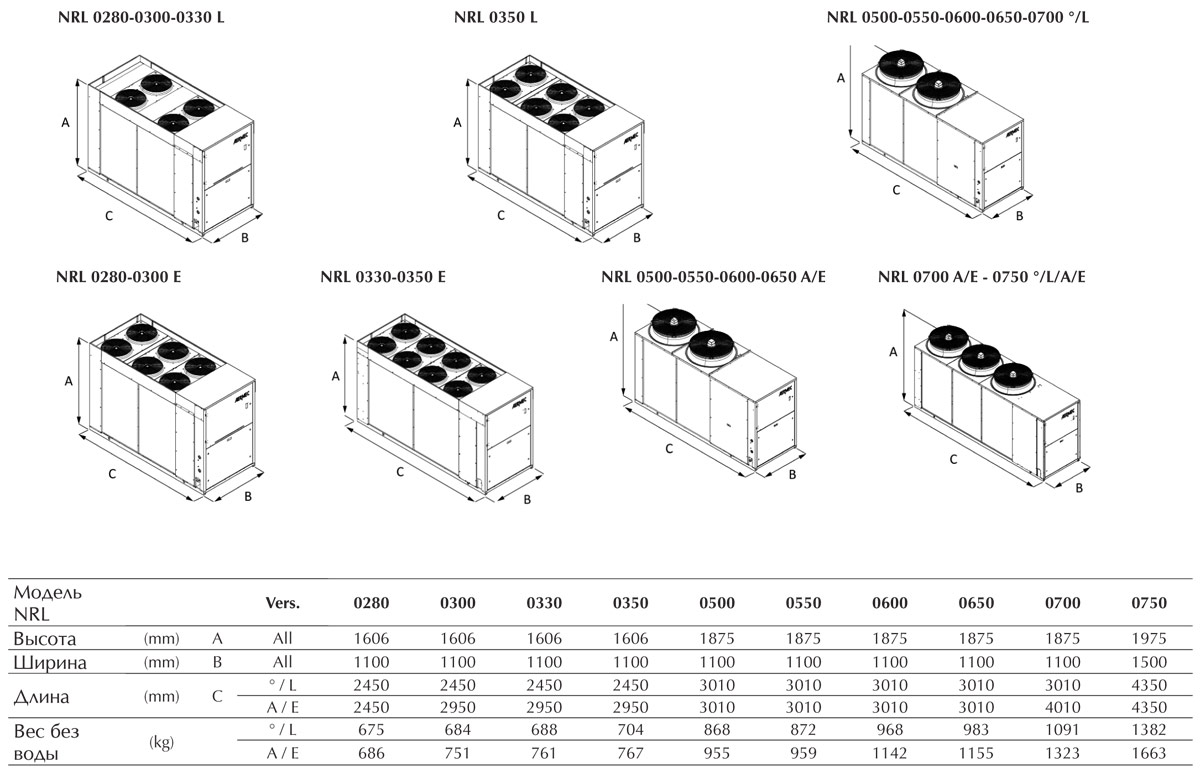

Размеры (mm)
