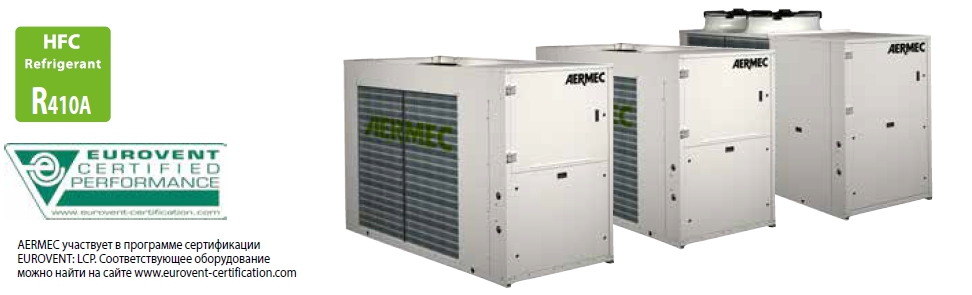

ANL 290-650H

Реверсивные тепловые насосы
Воздушного охлаждения для наружной установки
Осевой вентилятор и спиральный компрессор:
Холодопроизводительность 53 ÷ 128 кВт
Теплопроизводительность 61 ÷ 142 кВт

  • ВЕРСИЯ С ТЕПЛОВЫМ НАСОСОМ
  • ВЕРСИЯ С НАСОСОМ
  • ВЕРСИЯ С НАСОСОМ И БАКОМ-НАКОПИТЕЛЕМ


Описание

Версии:

  • ANL_H: Стандартная ANL 580/650
  • ANL_HL: Низкошумная ANL 290/650
  • Высокоэффективный спиральный компрессор.
  • Реле протока.
  • Датчики высокого и низкого давления.
  • Работа на охлаждение до +43 °C наружного воздуха.
  • Работа на нагрев до +50 °C наружного воздуха.
  • Высокоэффективные теплообменники
  • Осевые малошумные вентиляторы.
  • Версия с гидромодулем.
  • Опция насос+резервный насос управляемая ручным переключателем.
  • Электронная карта управления (мodu сontrol).
  • Металлический корпус с защитным полиэстеровым покрытием.
  • Микропроцессорное управление.
    • Контроль температуры входящей воды с возможностью переключения контроля по выходящей воде.
    • Управление процессом конденсации в летний период (сигналом 0-10 В). Необходима опция DCPX.
    • Интеллектуальная защита от обледенения при падении давления.
    • Равномерная выработка ресурса компрессоров.
    • Оптимизированный алгоритм работы в режиме частичной загрузки.
    • Автоматический сброс аварий перед полной остановкой.
    • Журнал аварий.


Дополнительное оорудование

  • MODU-485BL: Карта интерфейса RS-485 для систем удаленного мониторинга по протоколу MODBUS.
  • AERWEB300: опция AERWEB, обеспечивающая дистанционное управление работой холодильных машин с помощью персонального компьютера и интернет соединения через стандартный браузер; 4 версии:
  • AERWEB300-6: устройство для дистанционного управления максимум 6 установками объединенными в сеть по интерфейсу RS485;
  • AERWEB300-18: устройство для дистанционного управления максимум 18 установками объединенными в сеть по интерфейсу RS485;
  • AERWEB300-6G: устройство для дистанционного управления максимум 6 установками объединенными в сеть по интерфейсу RS485 совстроенным модемом GPRS;
  • AERWEB300-18G: устройство для дистанционного управления максимум 18 установками объединенными в сеть по интерфейсу RS485 со встроенным модемом GPRS.
  • MULTICONTROL: Позволяет одновременно управлять работой нескольких чиллеров (до 4) оснащенных опцией управления MODUCONTROL и объедненных в одну сеть. Для полноценного управления, предлагается следующее опциональное оснащение:
  • SPLW: Дополнительный датчик температуры воды. В большинстве случаев бывает достаточно штатных датчиков устанавливаемых на каждом чиллере/тепловом насосе. Однако, в случае когда используется общий жидкостный коллектор на прямой/обратной магистрали, дополнительный датчик можно использовать для регулирования температуры смешиваемой жидкости от чиллеров, подключенных к общему коллектору и одновременно снимать показания.
  • AERSET: Опция AERSET позволяет автоматически компенсировать уставки чиллера посредством сигнала 0-10 В по сети MODBUS; требует обязательного использования: AER485 или MODU-485BL.
  • PR3: Упрощенная панель дистанционного управления. Обеспечивает управление всеми основными функциями (включение / выключение и изменение режима работы, индикация аварийных ситуаций). При применении экранированного кабеля может быть установлена на расстоянии до 150 м.
  • VT: Вибропоглощающие опоры корпуса.
  • DCPX: Низкотемпературная система, обеспечивающая работу на охлаждение при наружной температуре менее 10°С (до-10°С). Система состоит из электронного блока, который меняет скорость вращения вентиляторов на основании значения давления конденсации.
  • GP: Решетка, защищающая внешний теплообменник от повреждений. Устанавливается на заводе-изготовителе.
  • RIF: Токовый фазовый компенсатор. Подключается параллельно с обмотками электромотора, позволяя при этом снижать потребляемый ток примерно на 10%. Устанавливается на заводе-изготовителе, поэтому необходимость установки такой системы должна быть отражена в заказе на поставку оборудования.

Совместимо с системой VMF. Для получения полной информации о системе необходимо обратиться к соответствующей технической документации.

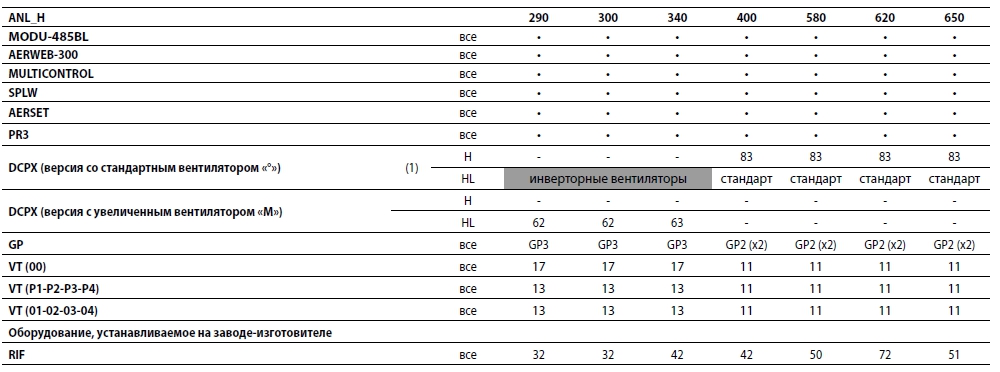

Совместимость дополнительного оборудования

(1) Стандартная версия с пароохладителем
(1) Стандартная версия для типоразмеров от 400HL до 650HL
(x2) указывает количество для заказа

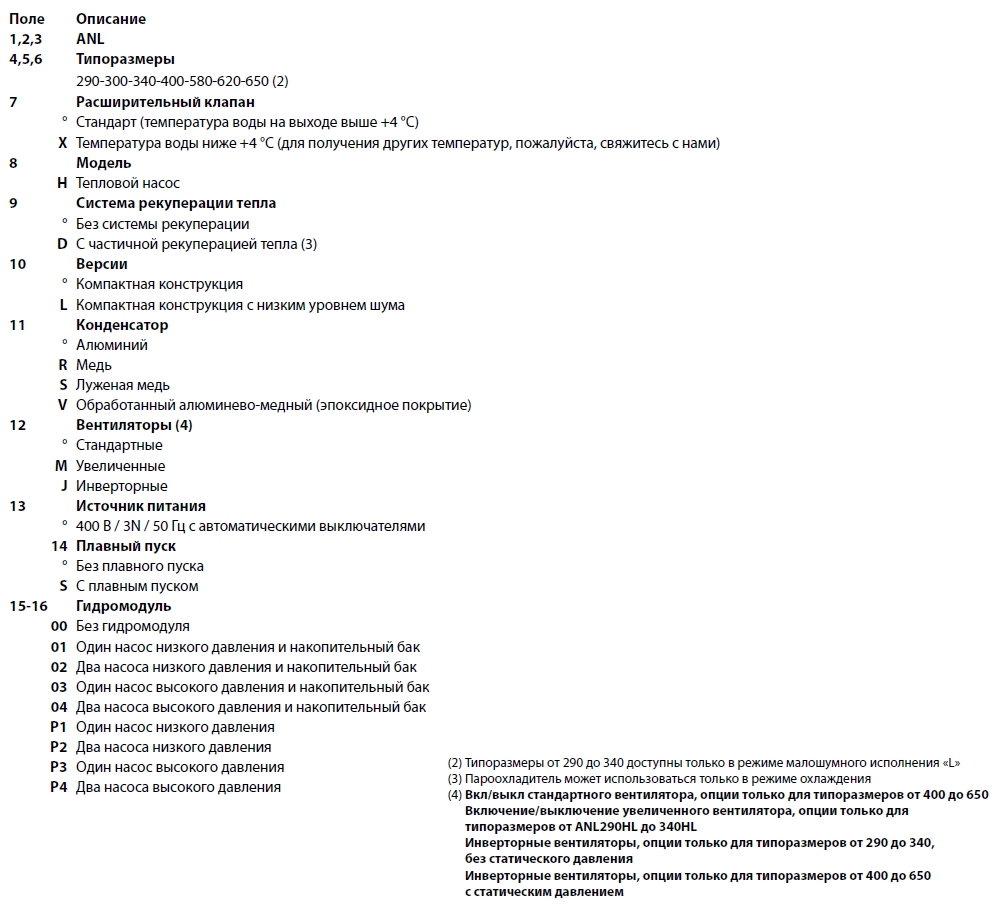

Описание кодировки

Комбинируя многочисленные варианты можно подобрать такую модель, которая наиболее полно отвечает требованиям заказчика.

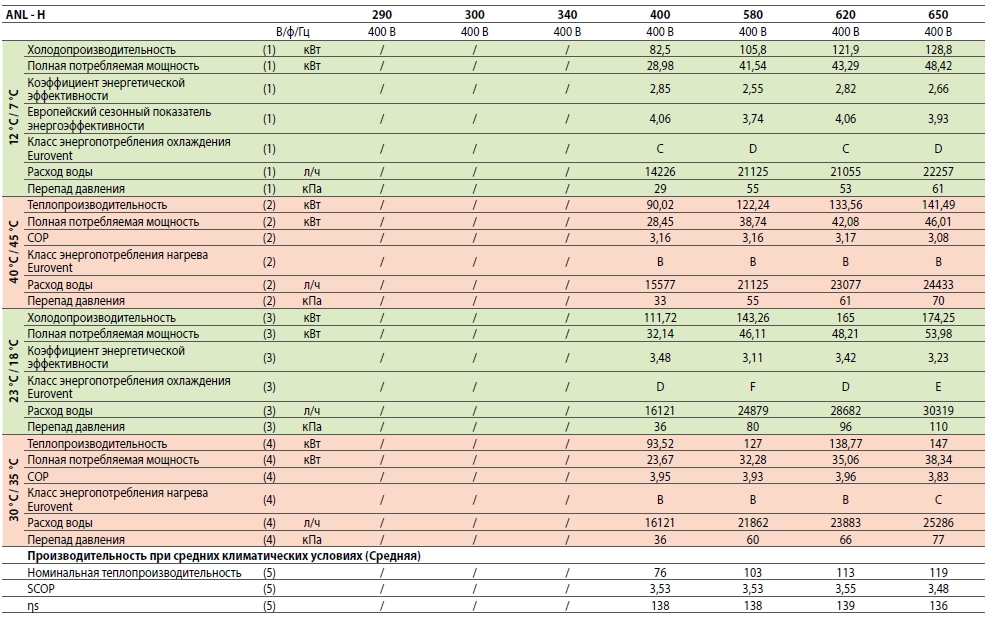

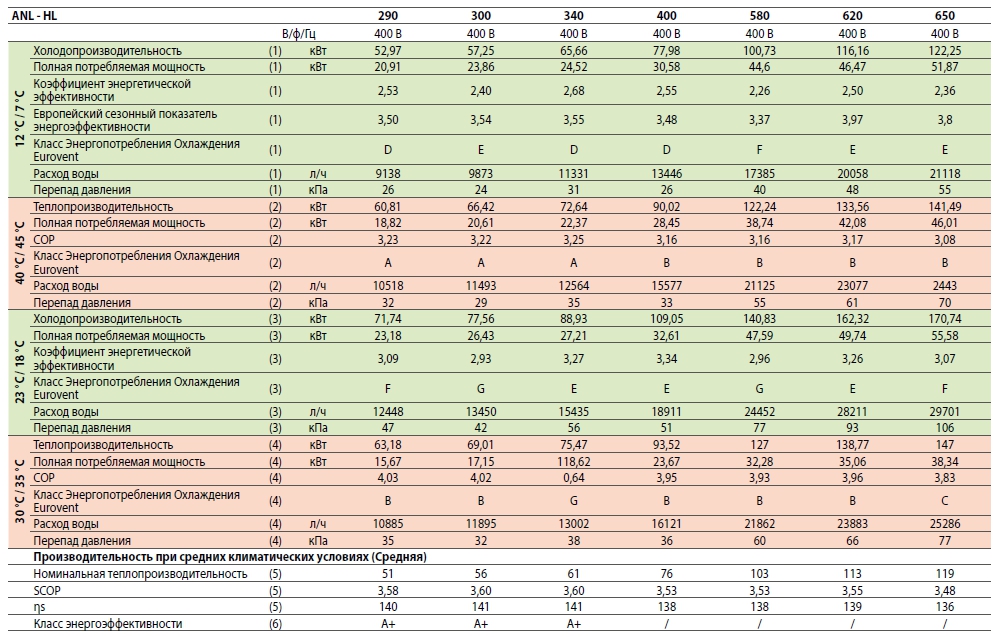

Технические данные

Данные (14511: 2013)
(1) Температура воды в испарителе 12 °С / 7 °C, температура наружного воздуха 35 °C
(2) Температура воды в конденсаторе 40 °С / 45 °C, температура наружного воздуха 7 °C/ 6 °C
(3) Температура воды в испарителе 23 °С / 18 °C, температура наружного воздуха 35 °C
(4) Температура воды в конденсаторе 30 °С / 35 °C, температура наружного воздуха 7 °C / 6 °C
(5) Эффективность при низких температурах Применения (35 °C)
(6) Класс энергоэффективности в соответствии с правилом № 811/2013 Pdesignh ≤ 70 кВт

(7) Стандартная конфигурация без гидравлического комплекта

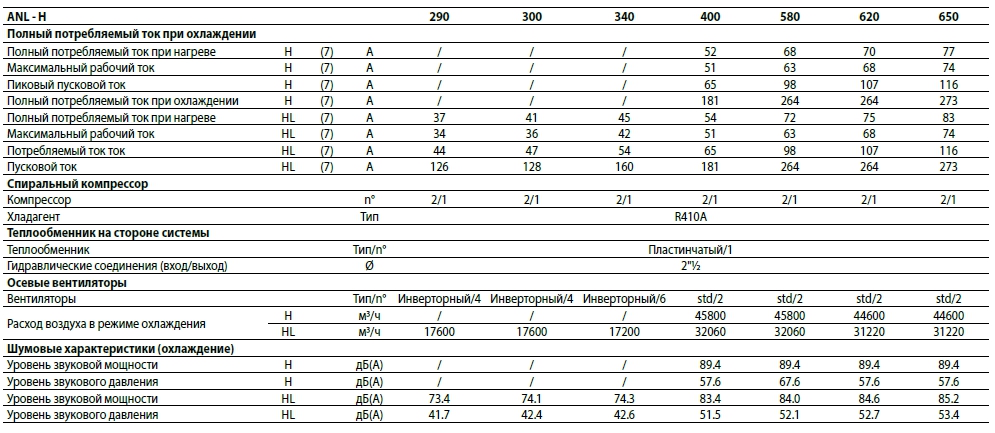

Звуковая мощность
Aermec определяет уровень звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2 в соответствии с требованиями сертификации Eurovent
Звуковое давление
Звуковые замеры сделаны в открытом пространстве на расстоянии 10 м от внешней поверхности холодильной машины (по стандарту UNI EN ISO 3744).
Примечание: для получения дополнительной информации см. программу выбора или техническую документацию, доступную на веб-сайте www.aermec.com

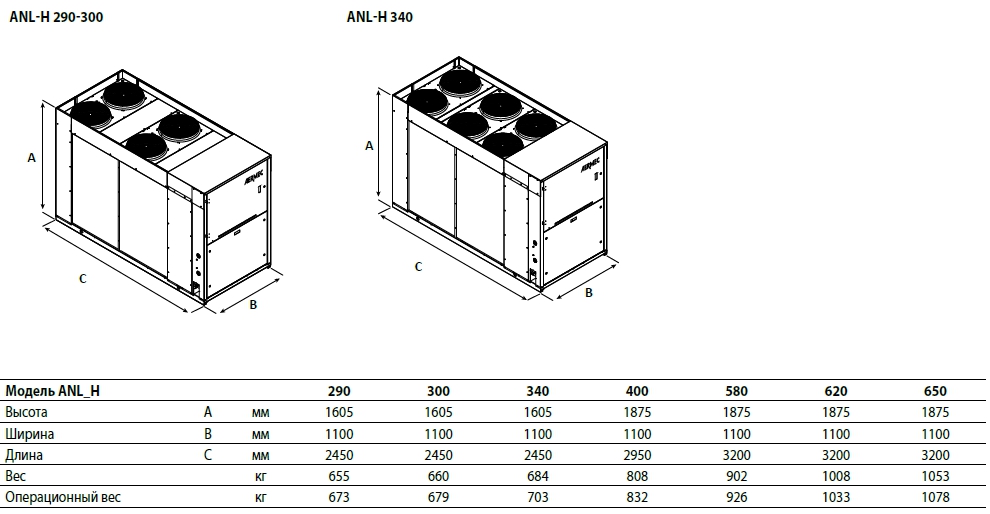

Габариты (мм)
