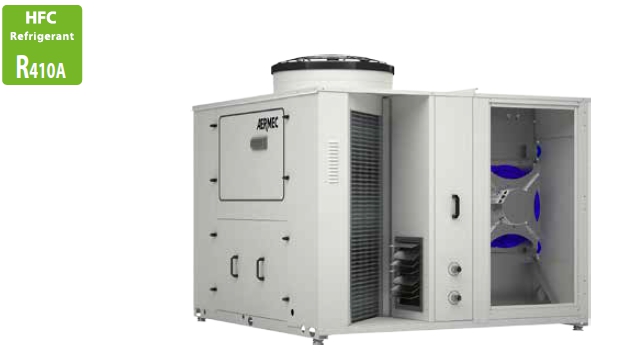

RTX 01-08

Крышные кондиционеры
Воздух/воздух для наружной установки
с прямоприводными вентиляторами и спиральным компрессором
Холодопроизводительность 13–51 кВт
Теплопроизводительность 13–52 кВт


  • ПРЯМОПРИВОДНЫЕ ВЕНТИЛЯТОРЫ С БЕСЩЕТОЧНЫМИ ЕС-ДВИГАТЕЛЯМИ
  • КАМЕРА РЕЦИРКУЛЯЦИИ
  • ОПЦИЯ ФРИКУЛИНГА/ЭНТАЛЬПИЙНОГО ФРИКУЛИНГА
  • ДЛЯ ПОМЕЩЕНИЙ СО СРЕДНИМИ ТЕПЛОИЗБЫТКАМИ


Описание

Крышный автономный кондиционер со встроенным холодильным контуром воздушного охлаждения. В зависимости от выбранной комплектации, предназначен для кондиционирования воздуха, его фильтрации и подачи в помещение наружного воздуха. Кондиционеры RTX предназначены для помещений со средними теплоизбытками, таких как торговые центры, офисы, торговые залы, где допускается подача воздушной смеси из 30% наружного и 70% рециркулируемого воздуха (версия MB4). Может комплектоваться рекуператором для использования энергии, содержащейся в вытяжном воздухе, повышая эффективность и производительность системы.

Версии

  • Только охлаждение RTX_F
  • Тепловой насос RTX_H

Конфигурации

  • MB2 Камера рециркуляции с двумя воздушными клапанами.
  • MB4 Камера рециркуляции для смешивания внутреннего и наружного воздуха. Возможность частичного фрикулинга (до 50% наружного воздуха) и стандартная возможность рекуперации. термодинамического восстановления.
  • MB1 Только рециркуляция.

Возможности каждой из этих версий впоследствии можно будет расширить при помощи широкого выбора опциональных элементов.

  • 1 холодильный контур.
  • Высокопроизводительный спиральный компрессор с низким потреблением электроэнергии.
  • Внутренний испаритель и конденсатор с алюминиевым оребрением
  • Приточные и вытяжные вентиляторы (если имеются), с прямым приводом, со встроенным плавным регулированием (ЕС). Размещены таким образом, чтобы воздушный поток проходил через внутренние компоненты с минимальным шумом
  • Давление конденсации поддерживается группой низкошумных осевых вентиляторов стандартно укомплектованных электронным блоком регулирования оборотов.
  • Воздушные фильтры G4 с низким перепадом давления размещены по ходу приточного воздуха и перед камерой рециркуляции, обеспечивая надежную защиту внутренних элементов
  • Контроллер позволяет обеспечить работу в различных режимах, гарантируя при этом максимальное энергосбережение независимо от выбранного режима. Опцианально возможно подключение к удаленному мониторингу и дистанционному управлению


Дополнительное оборудование

  • SSV: Система наблюдения.
  • RS: Интерфейсная карта RS485 - BMS
  • LW: интерфейсная карта LonWorks
  • BIP: Интерфейсная карта Ethernet- pCOweb (BACNETIP)
  • ВАС: Интерфейсная карта BACnet MS/TP pCOnet
  • FTH: Адиабатическое свободное охлаждение
  • PSTEP: Устройство, управляющее постоянным расходом воздуха, ступенчатое регулирование, в зависимости от изменений производительности холодильного контура.
  • FT7: Карманные фильтры класса F7 размещены на потоке приточного воздуха
  • FT9: Карманные фильтры класса F9, размещенные на приточной части.
  • FTE: Электронные фильтры, расположенные на потоке приточного воздуха.
  • PSF2: Реле перепада давления, сигнализирующее о загрязнении фильтров
  • Gx: модуль нагрева с газовой горелкой
  • BW: двухрядный водяной нагревательный теплообменник
  • BWV2V: двухрядный водяной нагревательный теплообменник со встроенным двухходовым клапаном плавного регулирования
  • BWV3V: двухрядный водяной нагревательный теплообменник со встроенным трехходовым клапаном плавного регулирования
  • BE: Электрический 2х ступенчатый теплообменник нагрева (не доступен с генератором горячего воздуха)
  • BEM: Электрический теплообменник плавного регулирования (не доступен с генератором горячего газа)
  • BPGC: Теплообменник второго подогрева с горячим газом.
  • AXEC: Осевые вентиляторы с ЕС двигателями с функцией управления скоростью вращения регулируют давления конденсации и кипения
  • MAN: Манометры высокого и низкого давления
  • U: Установленная парораспределительная система
  • UP: опция со встроенным электрическим пароувлажнителем с погруженным электродом и парораспределительной системой.
  • CUR: Датчик контроля влажности (датчик влажности в утилизации, датчик ограничения влажности на подаче, сигнал ВКЛ/ВЫКЛ и универсальный аналоговый выход)
  • DP: Управление осушением (датчик влажности на утилизации) и на втором подогреве (если есть)
  • SCO2: Датчик СО2 (не доступно для MB1)
  • SVOC: Датчик VOC (не доступно для MB1)
  • STA: Датчик комнатной температуры
  • SUA: датчик влажности помещения
  • RF: датчик дыма
  • RFC: датчик дыма и клапан закрытия рециркуляции и внешний воздухозаборник
  • PR1: Панель дистанционного управления
  • SCMRM: Система серворегулирования с пружинным возвратом
  • СА: корпус воздухозаборника
  • CF: флюгарок (только на версии с модулем газовой горелки)
  • GP: Защитная решетка для внешних теплообменников
  • VT: антивибрационные крепления
  • MSSM: глушители на подаче воздуха (только для задней подачи воздуха)
  • MSSR: глушители утилизации(только для задней подачи воздуха)
    ПРИМЕЧАНИЕ для более подробной информации по комплектующим и оборудованию, пожалуйста, обратитесь к техническому руководству


Функциональные возможности

Кондиционеры RTX специально разработаны для снижения потребления энергии. Для этого мы применили следующие технологии:

  • ВЫСОКОЭФФЕКТИВНАЯ ВЕНТИЛЯЦИЯ
    Вентиляция является одним из основных потребителей электроэнергии; по этой причине ей было уделено особое внимание. На притоке и вытяжке применены прямоприводные вентиляторы с бесщеточными ЕС-двигателями, позволяющие обеспечить высокую производительность при низком электропотреблении. В сравнении с обычными центробежными вентиляторами у них отсутствует ременно-шкивное соединение, что упрощает регулирование воздушного потока, делает оборудование компактным и упрощает его монтаж. Продвинутый алгоритм управления позволяет выбрать оптимальное соотношение нагрузки на электродвигатели и электропотребления. Для охлаждения конденсатора применяются осевые вентиляторы со специальным аэродинамическим профилем лопастей. Опционально электродвигатели могут иметь электронно-коммутированное управление для достижения большей экономии.
  • КАЧЕСТВО ВОЗДУХА В ПОМЕЩЕНИИ
    Особое внимание уделяется качеству воздуха в помещении. Стандартно на притоке ставится фильтр G4, опционально его также можно поставить на вытяжке. Кроме того возможна установка (опционально) дополнительных компактных фильтров F7 и F9 или электростатического фильтра H10 на притоке. Еще доступны (дополнительно) компактные фильтры F7 и F9 или электронные H10 для очищения воздуха.
  • АКТИВНАЯ ТЕРМОДИНАМИЧЕСКАЯ УТИЛИЗАЦИЯ
    В стандартной конфигурации MB3 встроена термодинамическая утилизация для использования энергии, содержащейся в вытяжном воздухе, таким образом, что поток отработанного воздуха попадает во внешний оребренный теплообменник, тем самым повышая производительность

Всеми этими технологическими элементами управляет контроллер последнего поколения. Доступна работа в различных режимах. При этом гарантируется максимальное энергосбережение независимо от выбранного режима. Эффективность работы обеспечивается специальным алгоритмом управления.

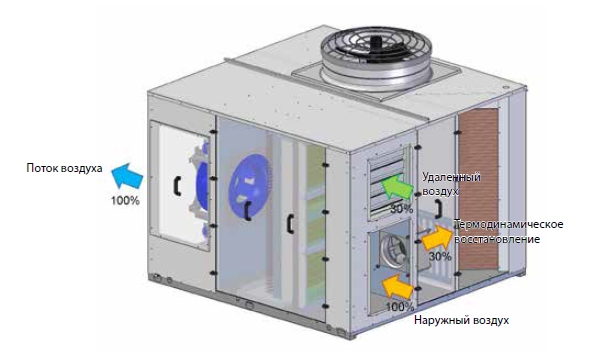

Версия с термодинамическим рекуператором МВ4.



Технические данные

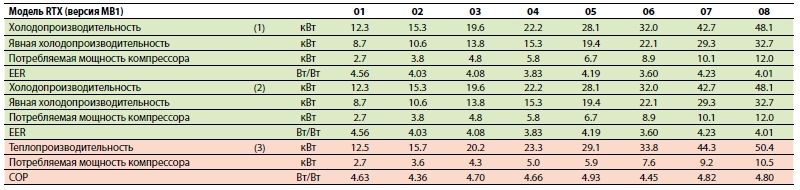

Охлаждение (производительность такая же и для версий охлаждения)
(1) Внутренняя температура 27 °C по сухому; 19 °C по мокрому термометру; Наружная температура 35 °C по сухому; 24 °C по мокрому термометру;
При работе с 40% внешнего и вытяжного воздуха;
(2) Внутренняя температура 27 °C по сухому; 19 °C по мокрому термометру; Наружная температура 35 °C по сухому; 26 °C по мокрому термометру;
При работе с 50% внешнего и вытяжного воздуха;
Обогрев
(3) Внутренняя температура 20 °C по сухому; 15 °C по мокрому термометру; Наружная температура 7 °C по сухому; 6 °C по мокрому термометру.

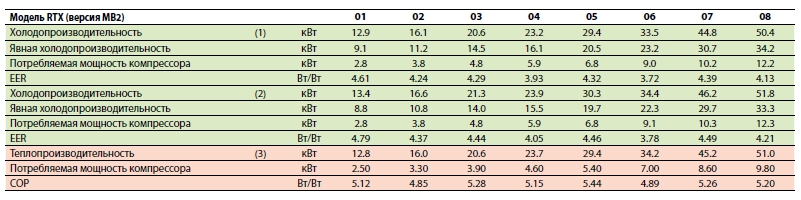

Охлаждение (производительность такая же и для версий охлаждения)
(1) Внутренняя температура 27 °C по сухому; 19 °C по мокрому термометру; Наружная температура 35 °C по сухому; 24 °C по мокрому термометру;
При работе с 30% внешнего и вытяжного воздуха
(2) Внутренняя температура 27 °C по сухому; 19 °C по мокрому термометру; Наружная температура 35 °C по сухому; 26 °C по мокрому термометру;
При работе с 30% внешнего и вытяжного воздуха
Обогрев
(3) Внутренняя температура 20 °C по сухому; 15 °C по мокрому термометру; Наружная температура 7 °C по сухому; 6 °C по мокрому термометру; При работе с 30% внешнего и вытяжного воздуха

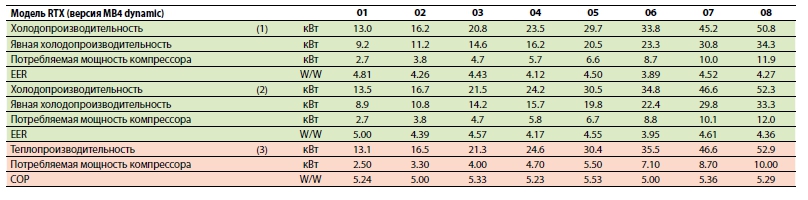

Охлаждение (производительность такая же и для версий охлаждения)
(1) Внутренняя температура 27 °C по сухому; 19 °C по мокрому термометру; Наружная температура 35 °C по сухому; 24 °C по мокрому термометру;
При работе с 30% внешнего и вытяжного воздуха;
(2) Внутренняя температура 27 °C по сухому; 19 °C по мокрому термометру; Наружная температура 35 °C по сухому; 26 °C по мокрому термометру;
При работе с 30% внешнего и вытяжного воздуха;
Обогрев
(3) Внутренняя температура 20 °C по сухому; 15 °C по мокрому термометру; Наружная температура 7 °C по сухому; 6 °C по мокрому термометру; При работе с 30% внешнего и вытяжного воздуха

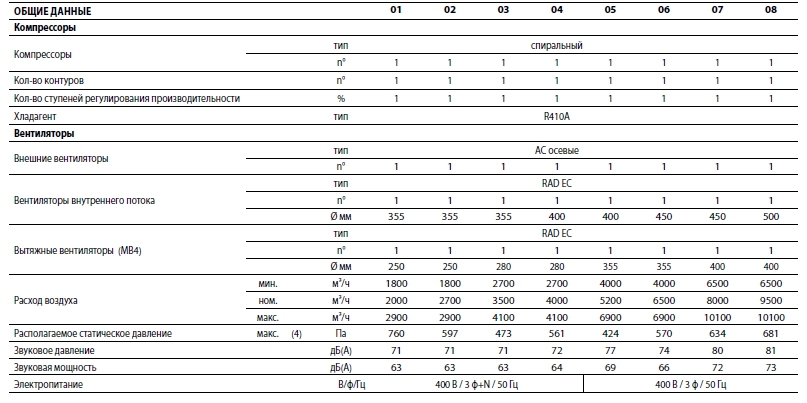

(4) При номинальном / максимальном расходе новый чистый фильтр G4
Звуковое давление
Звуковое измерение измерено в свободном режиме на расстоянии 10 м от внешней поверхности холодильной машины (по стандарту UNI EN ISO 3744).
Примечание. Для получения дополнительной информации см. программу выбора или техническую документацию, доступную на веб-сайте www.aermec.com.

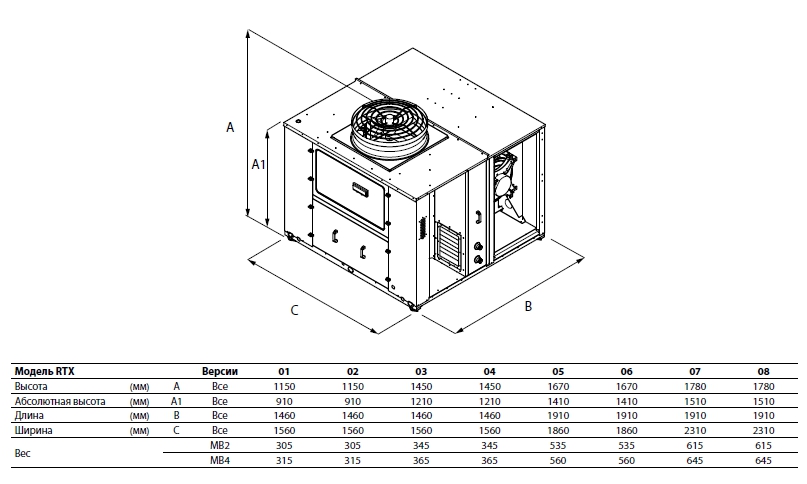

Габариты
