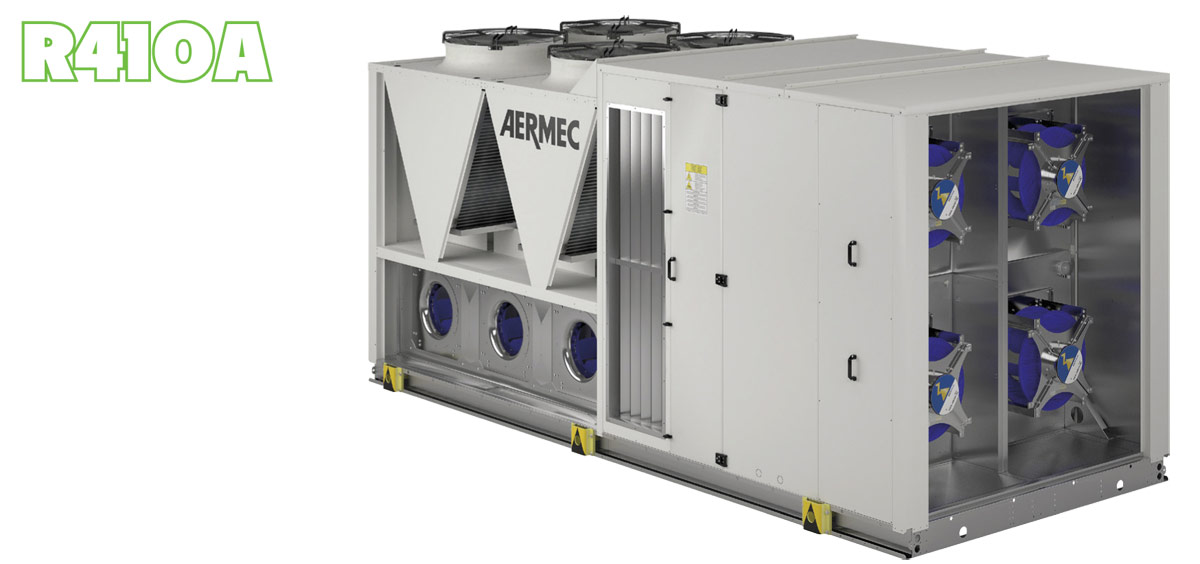

RTX 17-23

Крышные кондиционеры
Воздух / воздух для наружной установки с прямоприводными вентиляторами и спиральными компрессорами
Холодопроизводительность 152 ÷ 315 кВт
Теплопроизводительность 153 ÷ 311кВт

  • ПРЯМОПРИВОДНЫЕ ВЕНТИЛЯТОРЫ С БЕСЩЕТОЧНЫМИ ЕС-ДВИГАТЕЛЯМИ
  • ТЕРМОДИНАМИЧЕСКИЙ РЕКУПЕРАТОР
  • ОПЦИЯ ФРИКУЛИНГА/ЭНТАЛЬПИЙНОГО ФРИКУЛИНГА
  • ДЛЯ ПОМЕЩЕНИЙ СО СРЕДНИМИ ТЕПЛОИЗБЫТКАМИ

Особенности

  • Крышный автономный кондиционер со встроенным холодильным контуром воздушного охлаждения. В зависимости от выбранной комплектации, предназначен для кондиционирования воздуха, его фильтрации и подачи в помещение наружного воздуха. Кондиционеры RTX предназначены для помещений со средними теплоизбытками, таких как торговые центры, офисы, торговые залы, где допускается подача воздушной смеси из 30% наружного и 70% рециркулируемого воздуха (версия MB3, МВ4). Может комплектоваться рекуператором для использования энергии, содержащейся в вытяжном воздухе, повышая эффективность и производительность системы.
  • Версии
    RTX_F только охлаждение
    RTX_H тепловой насос
  • Конфигурации
    MB2 одинарная вентиляторная секция для возвратного и наружного воздуха

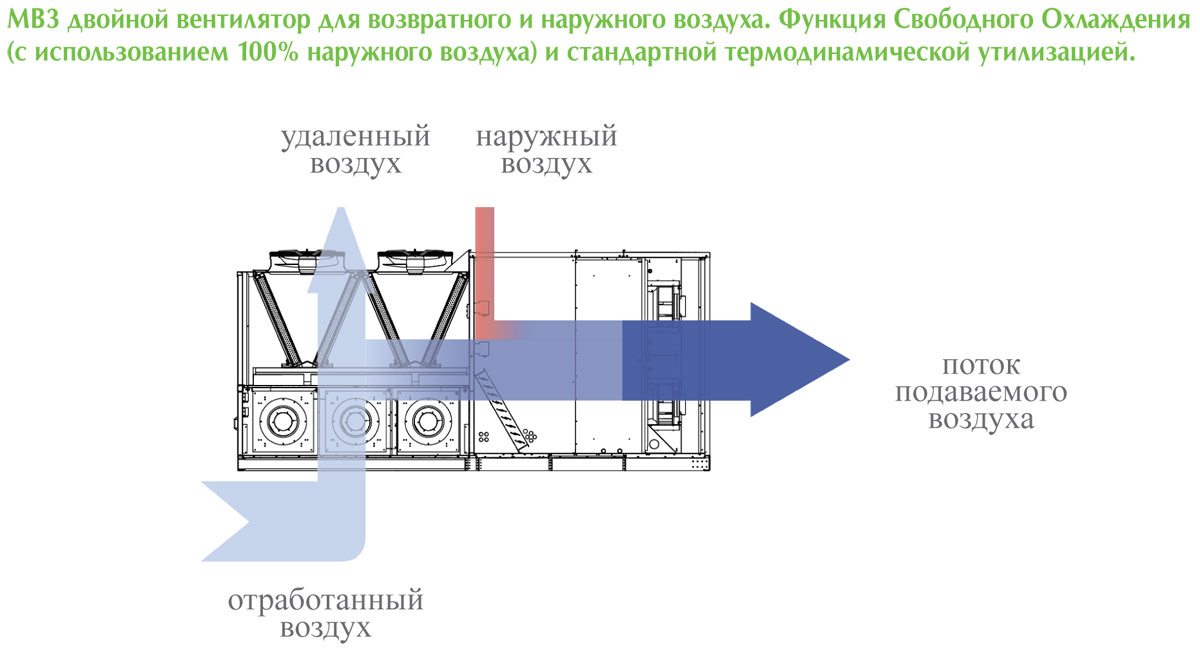

    MB3 двойная вентиляторная секция для возвратного и наружного воздуха. Функция Свободного Охлаждения (с использованием 100% наружного воздуха) и стандартной термодинамической утилизацией.
    МВ4 двойная вентиляторная секция для возвратного и наружного воздуха. Частичное Свободное Охлаждение (с использованием выше 50% наружного воздуха) и стандартной термодинамической утилизацией MB1 одинарная вентиляторная секция только для рециркуляционного воздуха
    Каждая из конфигурации дополнительно оснащена широким рядом комплектующих.
  • 2 холодильных контура
  • Высокоэффективные тандемные спиральные компрессоры разной производительности
  • Внутренний испаритель и конденсатор с алюминиевым оребрением
  • Приточные и вытяжные вентиляторы (если имеется), с прямым приводом, со встроенным плавным регулированием (ЕС). Размещены таким образом, чтобы воздушный поток проходил через внутренние компоненты с минимальным уровнем шума
  • Давление конденсации поддерживается группой низкошумных осевых вентиляторов стандартно укомплектованных электронным блоком регулирования оборотов
  • Воздушные фильтры G4 с низким перепадом давления размещены по ходу приточного воздуха и перед камерой рециркуляции, обеспечивая надежную защиту внутренних элементов.
  • Контроллер позволяет обеспечить работу в различных режимах, гарантируя при этом максимальное энергосбережение независимо от выбранного режима. Опцианально возможно подключение к удаленному мониторингу и дистанционному управлению.

Дополнительное оборудование

  • SSV: Система наблюдения.
  • RS: Интерфейсная карта RS485 - BMS
  • LW: интерфейсная карта LonWorks
  • BIP: Интерфейсная карта Ethernet- pCOweb (BACNETIP)
  • ВАС: Интерфейсная карта BACnet MS/TP pCOnet
  • FCT: Свободное охлаждение
  • FTH: Адиабатическое свободное охлаждение
  • PSTEP: Устройство, управляющее постоянным расходом воздуха, ступенчатое регулирование, в зависимости от изменений производительности холодильного контура.
  • FT7: Карманные фильтры F7 размещены на потоке приточного воздуха
  • FT9: Карманные фильтры F9 размещены на потоке приточного воздуха.
  • FTE: Электронные фильтры, расположенные на потоке приточного воздуха.
  • PSF4: Реле давления, сигнализирующее о загрязнении фильтров
  • GX: модуль нагрева с газовой горелкой
  • BW: двухрядный водяной нагревательный теплообменник со встроенным двухходовым клапаном плавного регулирования
  • BWV2V: 2 - рядный теплообменник нагрева с горячей водой, 2-х ходовой клапан с плавной регулировкой
  • BWV3V: двухрядный водяной нагревательный теплообменник со встроенным трехходовым клапаном плавного регулирования
  • BE: Электрический 2х ступенчатый теплообменник нагрева (не доступен с генератором горячего воздуха)
  • BEM: Электрический теплообменник плавного регулирования (не доступен с генератором горячего газа)
  • DCPR: AC вентиляторы и реле давления регулируют давления конденсации и кипения
  • AXEC: Осевые вентиляторы с ЕС двигателями с функцией управления скоростью вращения в зависимости от давления конденсации и испарения
  • MAN: Манометры высокого и низкого давления
  • CUR: Датчик контроля влажности (датчик влажности в утилизации, датчик ограничения влажности на подаче, сигнал ВКЛ/ВЫКЛ и универсальный аналоговый выход)
  • DP: Управление осушением (датчик влажности на утилизации) и на втором подогреве (если есть)
  • SCO2: Датчик СО2 (не доступно для MB1)
  • SVOC: Датчик VOC (не доступно для MB1)
  • STA: Датчик комнатной температуры
  • SUA: датчик влажности помещения
  • RF: датчик дыма
  • RFC: датчик дыма и клапан закрытия рециркуляции и внешний воздухозаборник
  • PR1: Панель дистанционного управления
  • SCM: Система серворегулирования (стандартно поставляется с опцией MB3 или для версий FCT/FCH)
  • SCMRM: Система серворегулирования с пружинным возвратом
  • VRC: Поддон для сбора конденсата с электрическим нагревателем (доступно только в версиях с тепловым насосом)
  • СА: корпус воздухозаборника
  • CF: флюгарок (только на версии с модулем газовой горелки)
  • GP: Защитная решетка для внешних теплообменников
  • VT: антивибрационные крепления
    ПРИМЕЧАНИЕ для более подробной информации по комплектующим и оборудованию, пожалуйста, обратитесь к техническому руководству

Технологические функции и преимущества

RTX устройство было разработано с целью снижения потребления энергии, об использованных технологиях мы коротко расскажем ниже.

ВЫСОКОЭФФЕКТИВНАЯ ВЕНТИЛЯЦИЯ
Вентиляция является одним из основных факторов энергопотребления; по этой причине особое внимание было уделено изучению и проектированию системы вентиляции.
Она была использована и для подачи и для забора воздуха (если требуется), вентиляторы или прямоточные вентиляторы с бесщеточными двигателями ЕС, которые дают высокую производительность и низкое энергопотребление. Также, по сравнению, с обычными центробежными вентиляторами, они без ремней и шкивов, что позволяет легко регулировать поток воздуха, обладают компактностью, универсальностью и простотой в обслуживании.
В частности, адаптивная логика позволяет регулировать поток воздуха в зависимости от потребности системы с вытекающими отсюда преимуществами в плане снижения потребления.
Осевые вентиляторы для внешней секции блока имеют аэродинамический профиль.
В качестве опции, двигатели могут быть с электронным управлением (ЕС) для сокращения потребления конденсаторной секции.

МАКСИМАЛЬНАЯ СЕЗОННАЯ ЭФФЕКТИВНОСТЬ
Чтобы повысить эффективность контура охлаждения, мы использовали тандемные спиральные компрессоры не равной производительности.
Эта особенность позволяет снизить потребление и лучшей приспособляемости к требованиям системы. Особенно, в работе при неполной нагрузке, обеспечивая более высокую сезонную эффективность.

КАЧЕСТВО ВОЗДУХА В ПОМЕЩЕНИИ
Особое внимание было уделено качеству естественного воздуха в комнате, с помощью стандартных фильтров G4 с высокой эффективностью очищения наружного воздуха, и также доступны фильтры на утилизацию (дополнительно) для технологических помещений.
Еще доступны (дополнительно) компактные фильтры F7 и F9 или электронные H10 для очищения воздуха.

АКТИВНАЯ ТЕРМОДИНАМИЧЕСКАЯ УТИЛИЗАЦИЯ
В стандартной конфигурации MB3 встроенная термодинамическая утилизация для извлечения энергии, содержащейся в вытяжном воздухе, таким образом, что поток отработанного воздуха попадает во внешний оребренный теплообменник, тем самым повышая производительность.
Конечно, все эти технологические достижения управляются с помощью температурного контролера последнего поколения, способного работать в различных режимах; обеспечивая максимальную экономию энергии в любых условиях эксплуатации с помощью специального программного обеспечения.

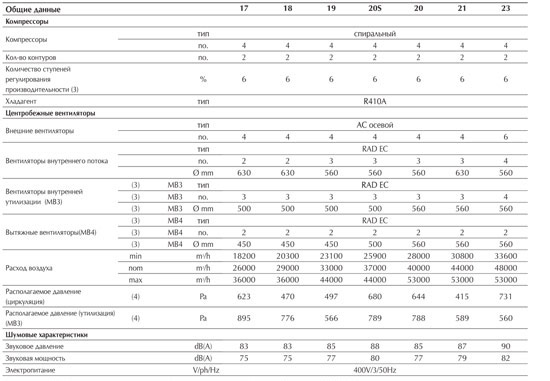

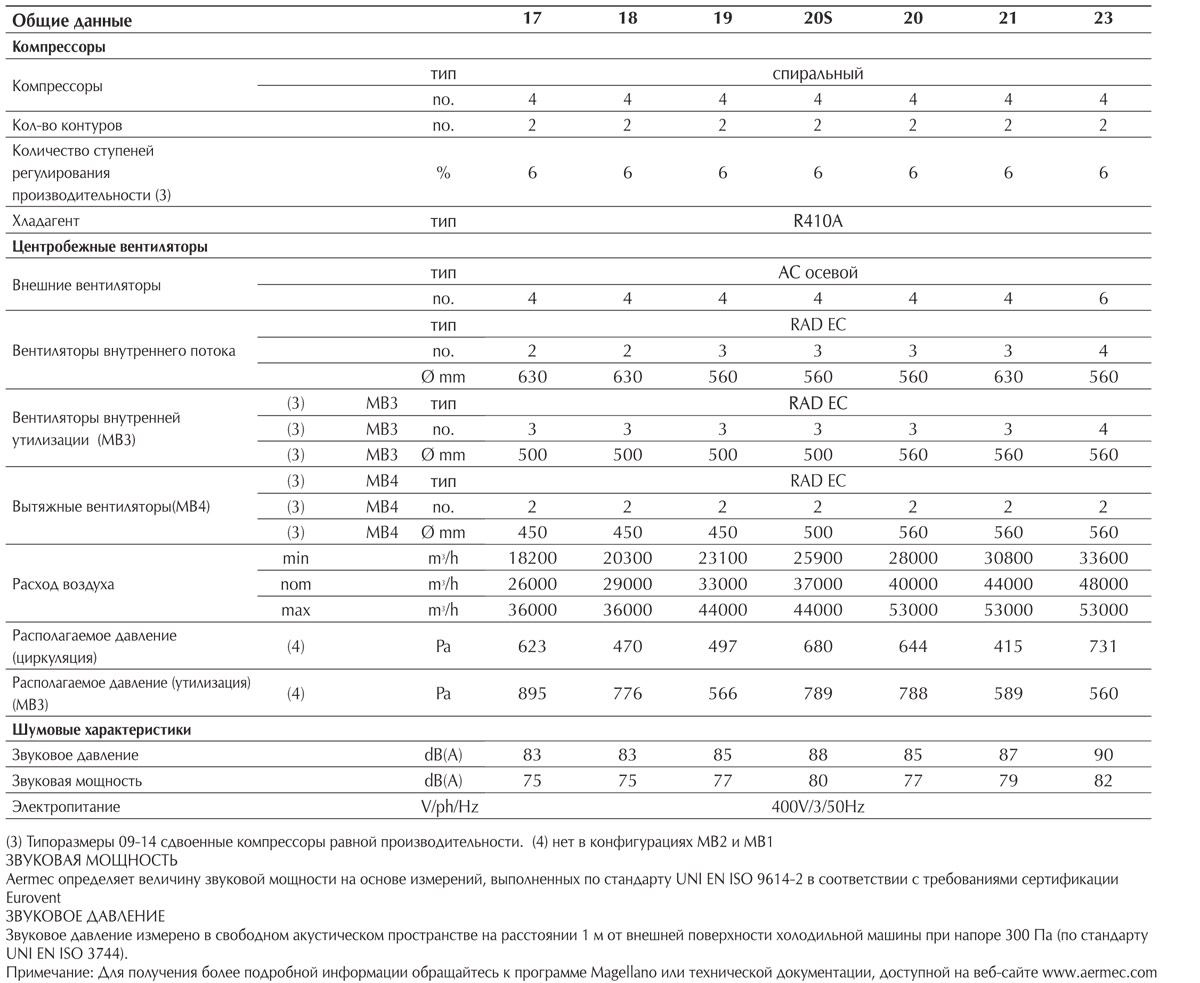

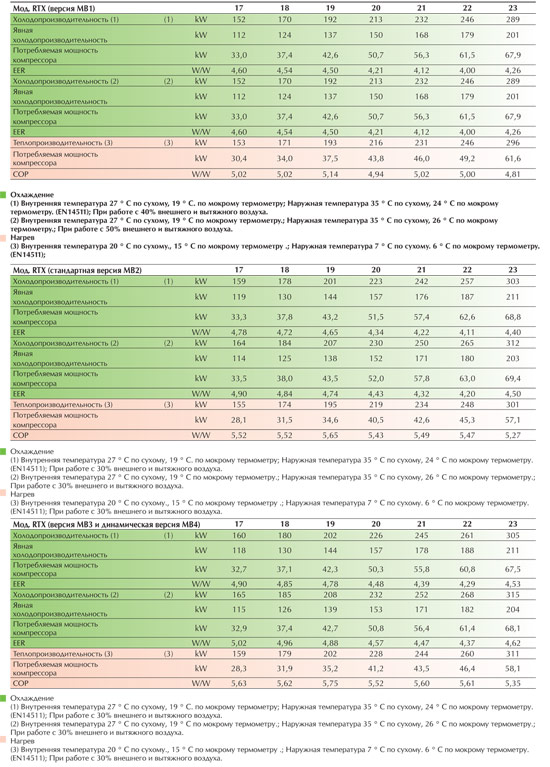

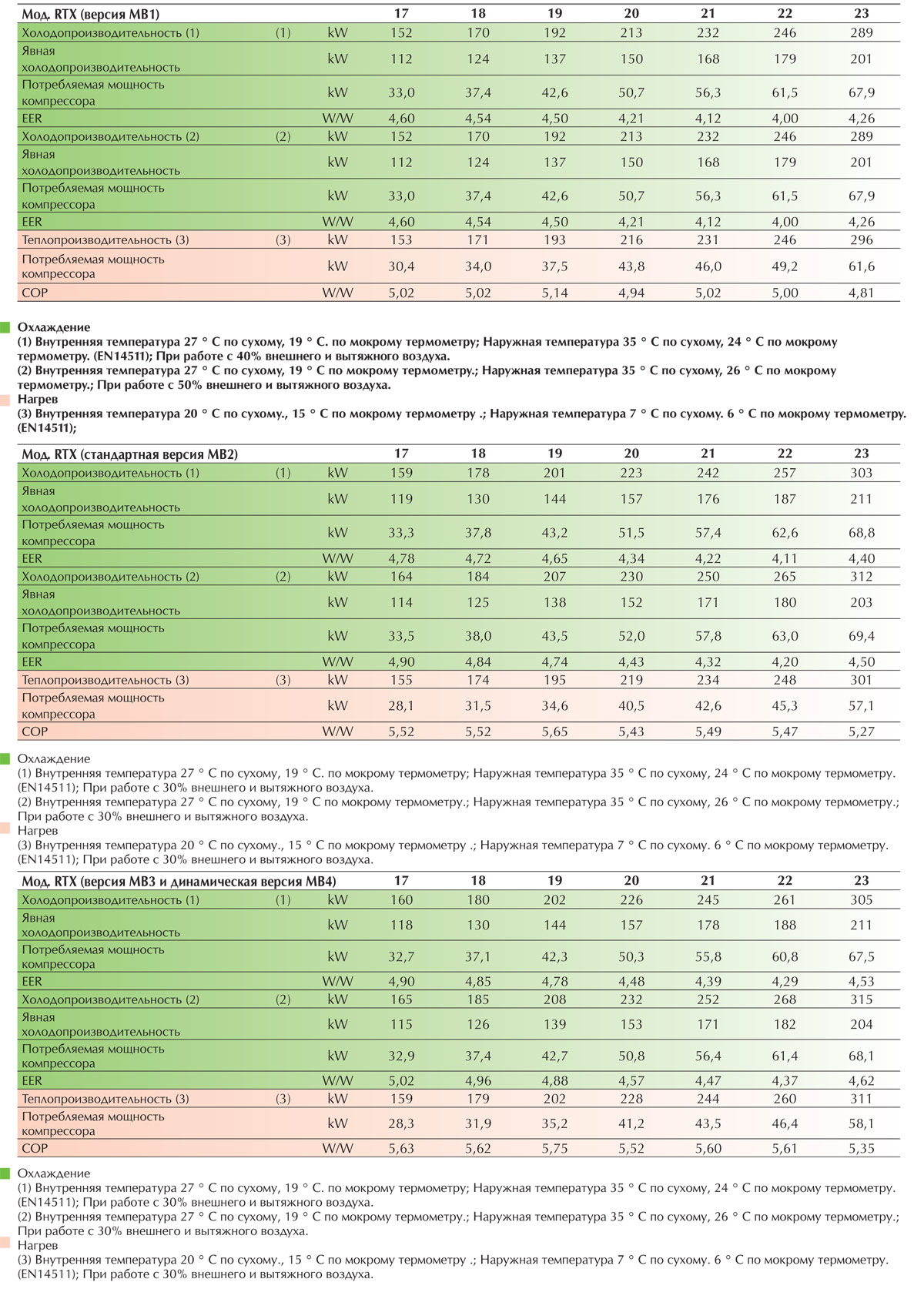

Технические характеристики

Технические характеристики

(3) Типоразмеры 09-14 сдвоенные компрессоры равной производительности. (4) нет в конфигурациях MB2 и MB1
ЗВУКОВАЯ МОЩНОСТЬ
Aermec определяет величину звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2 в соответствии с требованиями сертификации Eurovent
ЗВУКОВОЕ ДАВЛЕНИЕ
Звуковое давление измерено в свободном акустическом пространстве на расстоянии 1 м от внешней поверхности холодильной машины при напоре 300 Па (по стандарту UNI EN ISO 3744).
Примечание: Для получения более подробной информации обращайтесь к программе Magellanо или технической документации, доступной на веб-сайте www.aermec.com

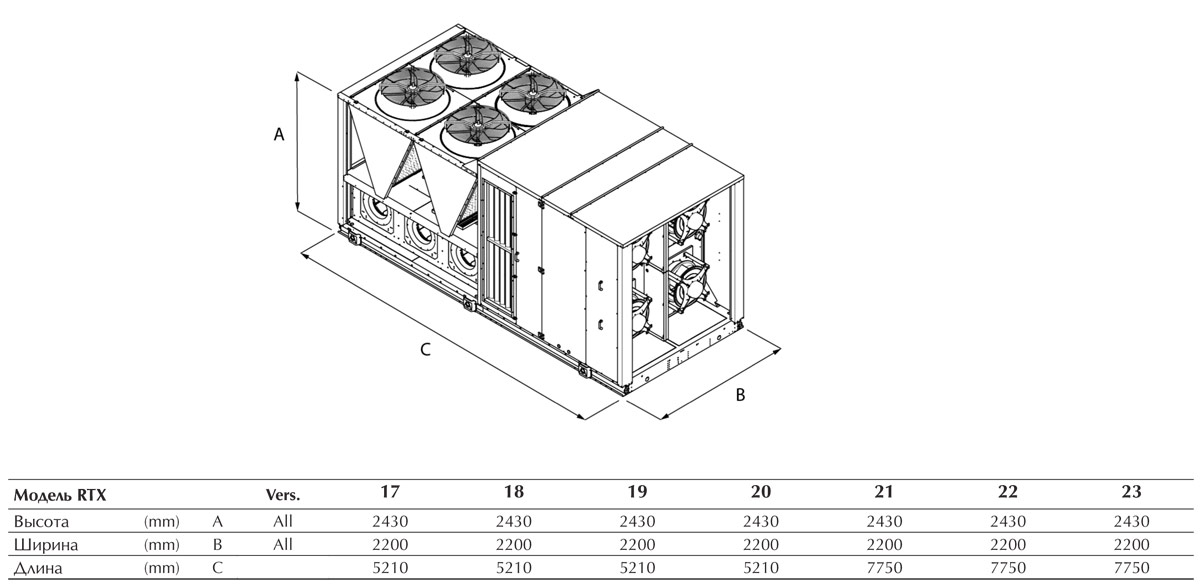

Размеры (mm)
