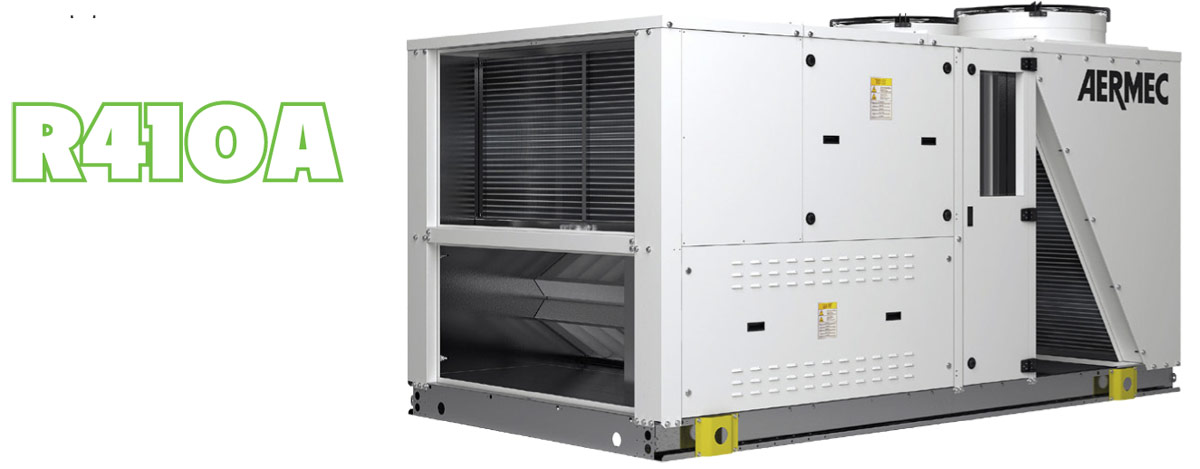

RTY 01-10

Крышные кондиционеры
Воздух / воздух для наружной установки с прямоприводными вентиляторами и спиральными компрессорами
Холодопроизводительность 30 ÷ 135кВт
Теплопроизводительность 29 ÷ 142 кВт

  • ПРЯМОПРИВОДНЫЕ ВЕНТИЛЯТОРЫ С БЕСЩЕТОЧНЫМИ ЕС ДВИГАТЕЛЯМИ
  • ТЕРМОДИНАМИЧЕСКИЙ РЕКУПЕРАТОР ДЛЯ ПОМЕЩЕНИЙ С ТЕПЛОИЗБЫТКАМИ
  • ОПЦИЯ ФРИКУЛИНГА/ЭНТАЛЬПИЙНОГО ФРИКУЛИНГА

Особенности

  • Крышный автономный кондиционер со встроенным холодильным контуром воздушного охлаждения. В зависимости от выбранной комплектации, предназначен для кондиционирования воздуха, его фильтрации и подачи в помещение наружного воздуха. Кондиционеры RTY предназначены для помещений с большими теплоизбытками, таких как кинотеатры, конференц залы, рестораны, ночные клубы, где необходима подача воздушной смеси из 80% наружного и 20%рециркулируемого воздуха. Может комплектоваться рекуператором для использования энергии, содержащейся в вытяжном воздухе, повышая эффективность и производительность системы.
  • Версии
    RTY_H тепловой насос
  • Конфигурации
    MB3 со смесительной камерой с тремя воздушными клапанами, вытяжной вентилятор и рекуперация тепла из отработанного воздуха
    Конфигурация может быть дополнительно настроена с помощью широкого выбора комплектующих.
  • 1 холодильный контур
  • Высокоэффективные тандемные спиральные компрессоры разной производительности
  • Внутренний испаритель и конденсатор с алюминиевым оребрением
  • Приточные и вытяжные вентиляторы (если имеются), с прямым приводом, со встроенным плавным регулированием (ЕС). Размещены таким образом, чтобы воздушный поток проходил через внутренние компоненты с минимальным уровнем шума.
  • Давление конденсации поддерживается группой низкошумных осевых вентиляторов стандартно укомплектованных электронным блоком регулирования оборотов.
  • Электронное регулирование давления конденсации является стандартным, позволяет расширить температурный диапазон работы оборудования
  • Воздушные фильтры G4 с низким перепадом давления размещены по ходу приточного воздуха и перед камерой рециркуляции, обеспечивая надежную защиту внутренних элементов
  • Контроллер позволяет обеспечить работу в различных режимах, гарантируя при этом максимальное энергосбережение независимо от выбранного режима. Опцианально возможно подключение к удаленному мониторингу и дистанционному управлению.

Дополнительное оборудование

  • SSV: Система наблюдения.
  • RS: Интерфейсная карта RS485 - BMS
  • LW: интерфейсная карта LonWorks
  • BIP: Интерфейсная карта Ethernet- pCOweb (BACNETIP)
  • ВАС: Интерфейсная карта BACnet MS/TP pCOnet
  • FTH: Адиабатическое свободное охлаждение
  • PSTEP: Устройство, управляющее постоянным расходом воздуха, ступенчатое регулирование, в зависимости от изменений производительности холодильного контура.
  • FT7: Карманные фильтры класса F7 размещены на потоке приточного воздуха
  • FT9: Карманные фильтры класса F9, размещенные на приточной части.
  • FTE: Электронные фильтры, расположенные на потоке приточного воздуха.
  • PSF2: Реле перепада давления, сигнализирующее о загрязнении фильтров
  • Gx: модуль нагрева с газовой горелкой
  • BW: двухрядный водяной нагревательный теплообменник
  • BWV2V: двухрядный водяной нагревательный теплообменник со встроенным двухходовым клапаном плавного регулирования
  • BWV3V: двухрядный водяной нагревательный теплообменник со встроенным трехходовым клапаном плавного регулирования
  • BE: Электрический 2х ступенчатый теплообменник нагрева (не доступен с генератором горячего воздуха)
  • BEM: Электрический теплообменник плавного регулирования (не доступен с генератором горячего газа)
  • BPGC: Теплообменник второго подогрева с горячим газом.
  • AXEC: Осевые вентиляторы с ЕС двигателями с функцией управления скоростью вращения регулируют давления конденсации и кипения
  • MAN: Манометры высокого и низкого давления
  • U: Установленная парораспределительная система
  • UP: опция со встроенным электрическим пароувлажнителем с погруженным электродом и парораспределительной системой.
  • CUR: Датчик контроля влажности (датчик влажности в утилизации, датчик ограничения влажности на подаче, сигнал ВКЛ/ВЫКЛ и универсальный аналоговый выход)
  • DP: Управление осушением (датчик влажности на утилизации) и на втором подогреве (если есть)
  • SCO2: Датчик СО2 (не доступно для MB1)
  • SVOC: Датчик VOC (не доступно для MB1)
  • STA: Датчик комнатной температуры
  • SUA: датчик влажности помещения
  • RF: датчик дыма
  • RFC: датчик дыма и клапан закрытия рециркуляции и внешний воздухозаборник
  • PR1: Панель дистанционного управления
  • SCMRM: Система серворегулирования с пружинным возвратом
  • СА: корпус воздухозаборника
  • CF: флюгарок (только на версии с модулем газовой горелки)
  • GP: Защитная решетка для внешних теплообменников
  • VT: антивибрационные крепления
  • MSSM: глушители на подаче воздуха (только для задней подачи воздуха)
  • MSSR: глушители утилизации(только для задней подачи воздуха)
    ПРИМЕЧАНИЕ для более подробной информации по комплектующим и оборудованию, пожалуйста, обратитесь к техническому руководству

Характеристики и технологические преимущества

RTX устройство было разработано с целью снижения потребления энергии, об использованных технологиях мы коротко расскажем ниже.

ВЫСОКОЭФФЕКТИВНАЯ ВЕНТИЛЯЦИЯ
Вентиляция является одним из основных факторов энергопотребления; по этой причине особое внимание было уделено изучению и проектированию системы вентиляции.
Она была использована и для подачи и для забора воздуха (если требуется), вентиляторы или прямоточные вентиляторы с бесщеточными двигателями ЕС, которые дают высокую производительность и низкое энергопотребление. Также, по сравнению, с обычными центробежными вентиляторами, они без ремней и шкивов, что позволяет легко регулировать поток воздуха, обладают компактностью, универсальностью и простотой в обслуживании.
В частности, адаптивная логика позволяет регулировать поток воздуха в зависимости от потребности системы с вытекающими отсюда преимуществами в плане снижения потребления.
Осевые вентиляторы для внешней секции блока имеют аэродинамический профиль.
В качестве опции, двигатели могут быть с электронным управлением (ЕС) для сокращения потребления конденсаторной секции.

МАКСИМАЛЬНАЯ СЕЗОННАЯ ЭФФЕКТИВНОСТЬ
Чтобы повысить эффективность контура охлаждения, мы использовали тандемные спиральные компрессоры различной производительности.
Эта особенность позволяет снизить потребление и лучшей приспособляемости к требованиям системы. Особенно, в работе при неполной нагрузке, обеспечивая более высокую сезонную эффективность.

КАЧЕСТВО ВОЗДУХА В ПОМЕЩЕНИИ
Особое внимание было уделено качеству естественного воздуха в комнате, с помощью стандартных фильтров G4 с высокой эффективностью очищения наружного воздуха, и также доступны фильтры на утилизацию (дополнительно) для технологических помещений.
Еще доступны (дополнительно) компактные фильтры F7 и F9 или электронные H10 для очищения воздуха.

АКТИВНАЯ ТЕРМОДИНАМИЧЕСКАЯ УТИЛИЗАЦИЯ
В стандартной конфигурации MB3 встроенная термодинамическая утилизация для извлечения энергии, содержащейся в вытяжном воздухе, таким образом, что поток отработанного воздуха попадает во внешний оребренный теплообменник, тем самым повышая производительность.
Конечно, все эти технологические достижения управляются с помощью температурного контролера последнего поколения, способного работать в различных режимах; обеспечивая максимальную экономию энергии в любых условиях эксплуатации с помощью специального программного обеспечения.

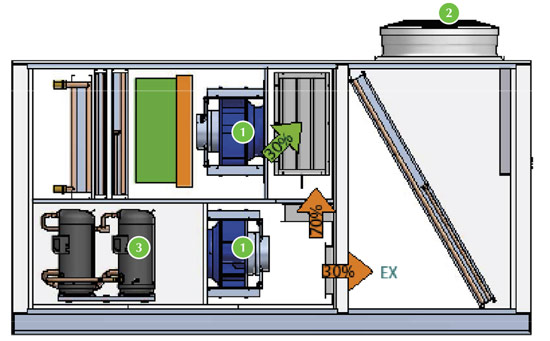

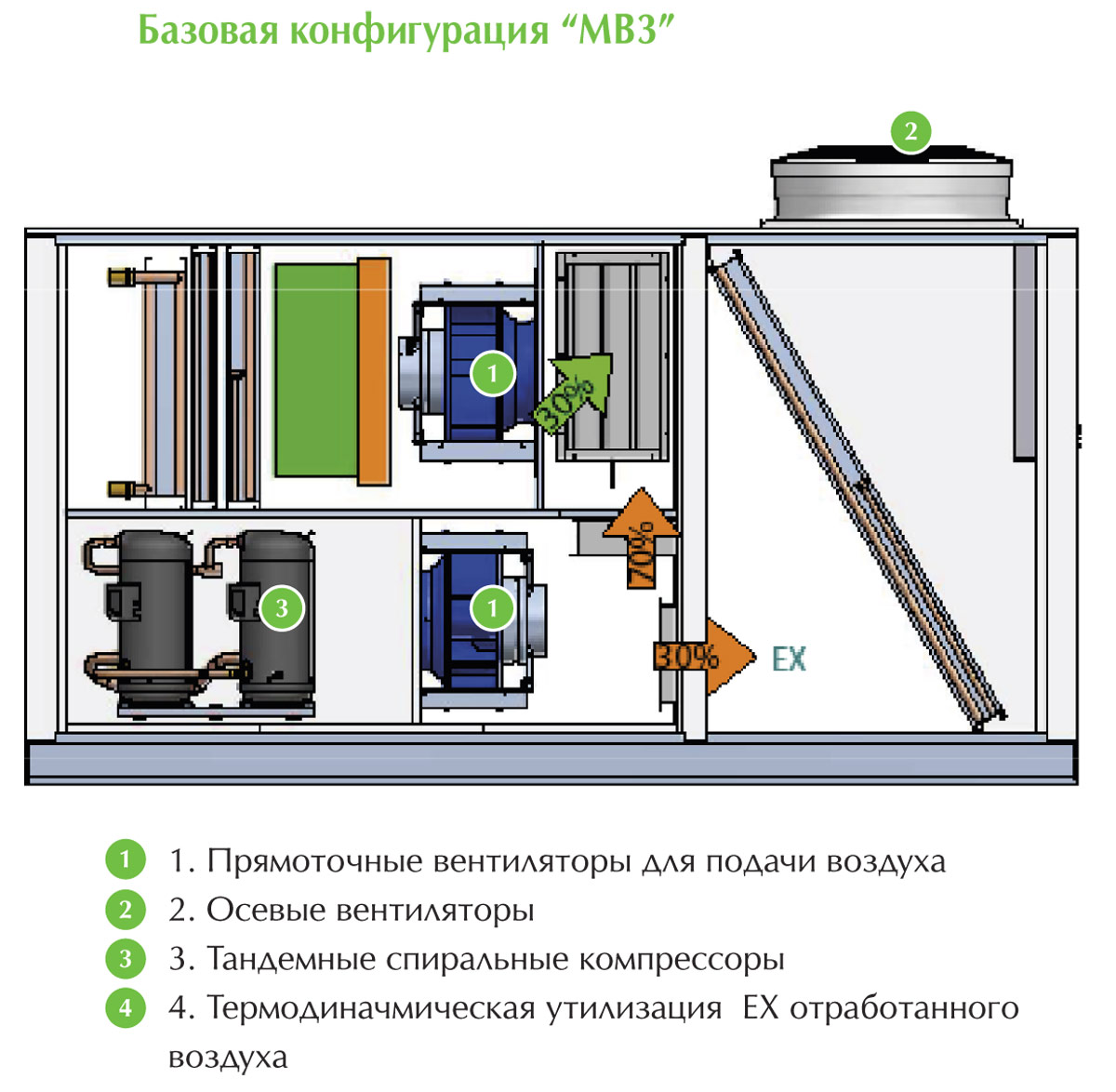

Базовая конфигурация “MB3”


1. Прямоточные вентиляторы для подачи воздуха
2. Осевые вентиляторы
3. Тандемные спиральные компрессоры
4. Термодиначмическая утилизация ЕХ отработанного воздуха

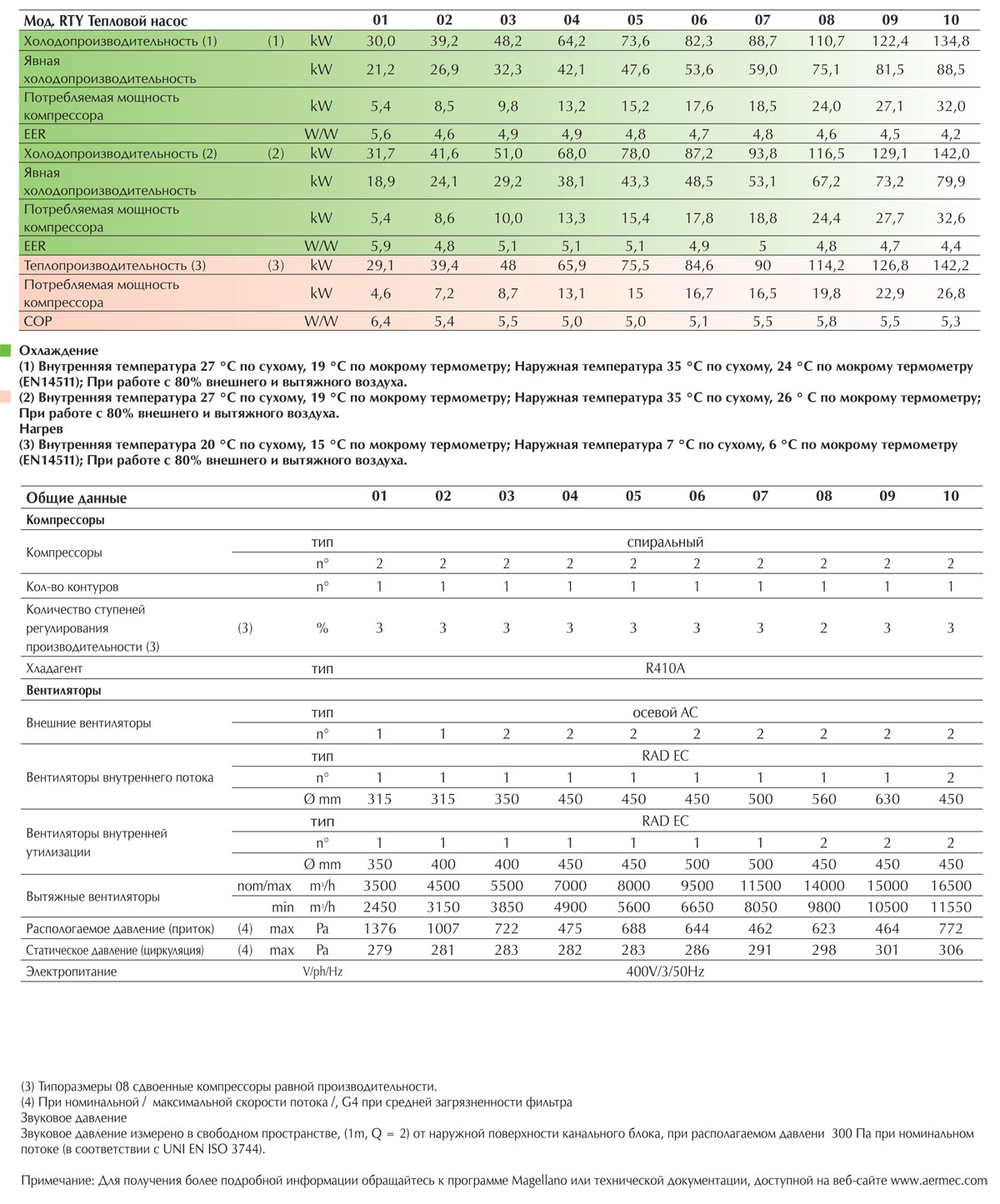

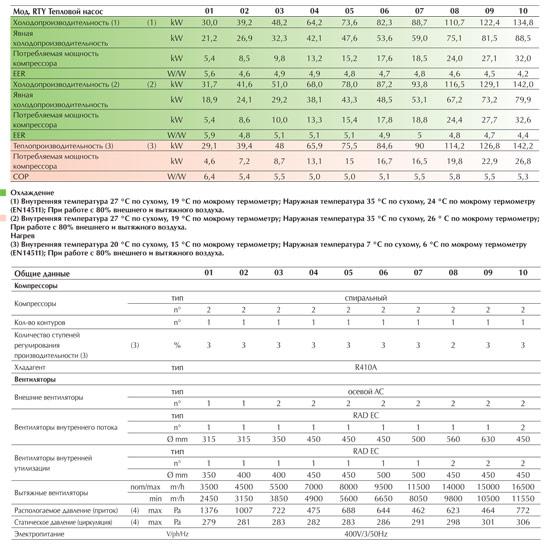

Технические характеристики

(3) Типоразмеры 08 сдвоенные компрессоры равной производительности.
(4) При номинальной / максимальной скорости потока /, G4 при средней загрязненности фильтра
Звуковое давление
Звуковое давление измерено в свободном пространстве, (1m, Q = 2) от наружной поверхности канального блока, при располагаемом давлени 300 Па при номинальном потоке (в соответствии с UNI EN ISO 3744).
Примечание: Для получения более подробной информации обращайтесь к программе Magellanо или технической документации, доступной на веб-сайте www.aermec.com

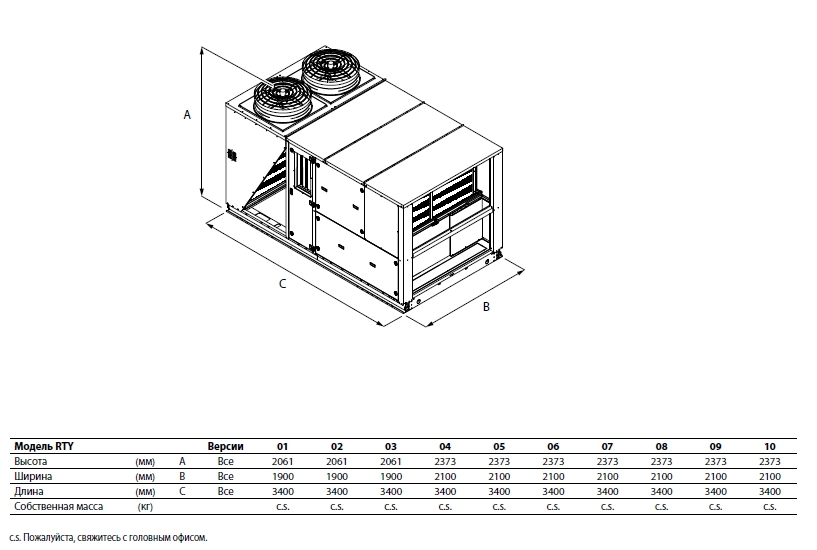

Размеры (mm)
