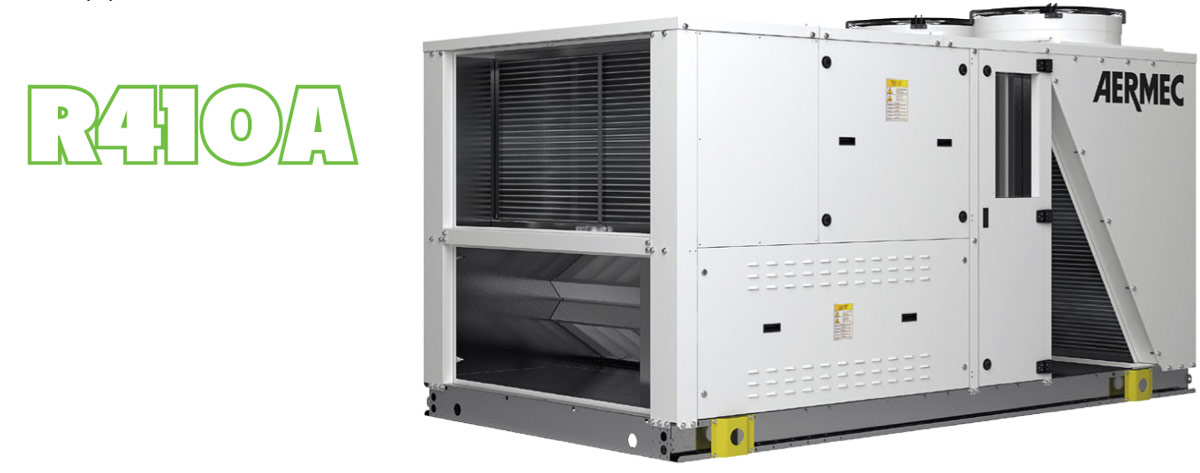

RTX 09-16

Крышные кондиционеры
Воздух / воздух для наружной установки с прямоприводными вентиляторами и спиральными компрессорами
Холодопроизводительность 51 ÷ 132кВт
Теплопроизводительность 50 ÷ 134кВт

  • ПРЯМОПРИВОДНЫЕ ВЕНТИЛЯТОРЫ С БЕСЩЕТОЧНЫМИ ЕС-ДВИГАТЕЛЯМИ
  • ТЕРМОДИНАМИЧЕСКИЙ РЕКУПЕРАТОР
  • ОПЦИЯ ФРИКУЛИНГА/ЭНТАЛЬПИЙНОГО ФРИКУЛИНГА
  • ДЛЯ ПОМЕЩЕНИЙ СО СРЕДНИМИ ТЕПЛОИЗБЫТКАМИ

Особенности

  • Крышный автономный кондиционер со встроенным холодильным контуром воздушного охлаждения. В зависимости от выбранной комплектации, предназначен для кондиционирования воздуха, его фильтрации и подачи в помещение наружного воздуха. Кондиционеры RTX предназначены для помещений со средними теплоизбытками, таких как торговые центры, офисы, торговые залы, где допускается подача воздушной смеси из 30% наружного и 70% рециркулируемого воздуха (версия MB3). Может комплектоваться рекуператором для использования энергии, содержащейся в вытяжном воздухе, повышая эффективность и производительность системы
  • Версии
    RTX_F только охлаждение
    RTX_H тепловой насос
  • Конфигурации
    MB2 со смесительной камерой и двумя клапанами
    MB3 со смесительной камерой и тремя клапанами, вытяжной вентилятор и рекуперация тепла из отработанного воздуха
    MB1 только рекуперация
    Каждая из конфигураций может быть дополнительно настроена с помощью широкого выбора комплектующих.
  • 1 холодильный контур
  • Высокопроизводительный спиральный компрессор с низким потреблением электроэнергии.
  • Внутренний испаритель и конденсатор с алюминиевым оребрением.
  • Приточные и вытяжные вентиляторы (если имеются), с прямым приводом, со встроенным плавным регулированием (ЕС). Размещены таким образом, чтобы воздушный поток проходил через внутренние компоненты с минимальным количеством шума.
  • Давление конденсации поддерживается группой низкошумных осевых вентиляторов стандартно укомплектованных электронным блоком регулирования оборотов.
  • Воздушные фильтры G4 с низким перепадом давления размещены по ходу приточного воздуха и перед камерой рециркуляции, обеспечивая надежную защиту внутренних элементов
  • Контроллер позволяет обеспечить работу в различных режимах, гарантируя при этом максимальное энергосбережение независимо от выбранного режима. Опцианально возможно подключение к удаленному мониторингу и дистанционному управлению.

Дополнительное оборудование

  • SSV: Система наблюдения.
  • RS: Интерфейсная карта RS485 - BMS
  • LW: интерфейсная карта LonWorks
  • BIP: Интерфейсная карта Ethernet- pCOweb (BACNETIP)
  • ВАС: Интерфейсная карта BACnet MS/TP pCOnet
  • FCT: Свободное охлаждение
  • FTH: адиабатическое свободное охлаждение
  • PSTEP: Устройство, управляющее постоянным расходом воздуха, ступенчатое регулирование, в зависимости от изменений производительности холодильного контура.
  • FT7: Карманные фильтры класса F7 размещены на потоке приточного воздуха
  • FT9: Карманные фильтры класса F9 размещены на потоке приточного воздуха.
  • H10: Электронные фильтры, размещенные на потоке приточного воздуха.
  • PSF: реле перепада давления сигнализирует о загрязнение фильтров
  • PSF2: реле перепада давления сигнализирует о загрязнение фильтров
  • GX: модуль нагрева с газовой горелкой
  • BW: 2-рядный теплообменник нагрева с горячей водой
  • BWV2V: двухрядный водяной нагревательный теплообменник со встроенным двухходовым клапаном плавного регулирования
  • BWV3V: двухрядный водяной нагревательный теплообменник со встроенным трехходовым клапаном плавного регулирования
  • BE: Электрический 2х ступенчатый теплообменник нагрева (не доступен с генератором горячего воздуха)
  • BEM: Электрический теплообменник плавного регулирования (не доступен с генератором горячего газа)
  • BPGC: Теплообменник второго подогрева с горячим газом.
  • DCPR: AC вентиляторы и реле давления регулируют давление конденсации и кипения
  • AXEC: Осевые вентиляторы с ЕС двигателями с функцией управления скоростью вращения в зависимости от давления конденсации и испарения
  • MAN: Манометры высокого и низкого давления
  • U: Установленная парораспределительная система
  • UP: опция со встроенным электрическим пароувлажнителем с погруженным электродом и парораспределительной системой.
  • CUR: Датчик контроля влажности (датчик влажности в утилизации, датчик ограничения влажности на подаче, сигнал ВКЛ/ВЫКЛ и универсальный аналоговый выход)
  • DP: Управление осушением (датчик влажности на утилизации) и на втором подогреве (если есть)
  • SCO2: Датчик СО2 (не доступно для MB1)
  • SVOC: Датчик VOC (не доступно для MB1)
  • STA: Датчик комнатной температуры
  • SUA: датчик влажности помещения
  • RF: датчик дыма
  • RFC: датчик дыма и клапан закрытия рециркуляции и внешний воздухозаборник
  • PR1: Панель дистанционного управления
  • SCM: Система серворегулирования (стандартно поставляется с опцией MB3 или для версий FCT/ FCH)
  • SCMRM: Система серворегулированияс пружинным возвратом
  • СА: корпус воздухозаборника
  • CF: флюгарок (только на версии с модулем газовой горелки)
  • GP: Защитная решетка для внешних теплообменников
  • VT: антивибрационные крепления
  • MSSM: глушители на подаче воздуха (только для задней подачи воздуха)
  • MSSR: глушители утилизации(только для задней подачи воздуха)
    ПРИМЕЧАНИЕ для более подробной информации по комплектующим и оборудованию, пожалуйста, обратитесь к техническому руководству

Характеристики и технологические преимущества

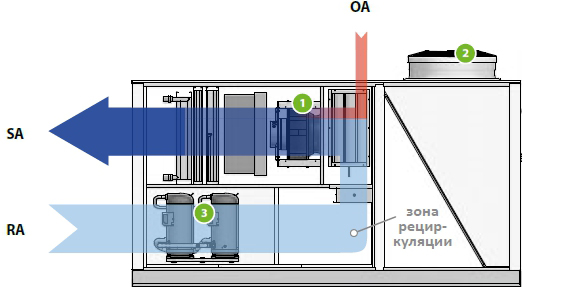

Базовая конфигурация “MB2”

1) Прямоточные вентиляторы для подачи воздуха
2) Осевые вентиляторы
3) Тандемные спиральные компрессоры
SA подача воздуха
РА отработанный воздух
ОА наружный воздух

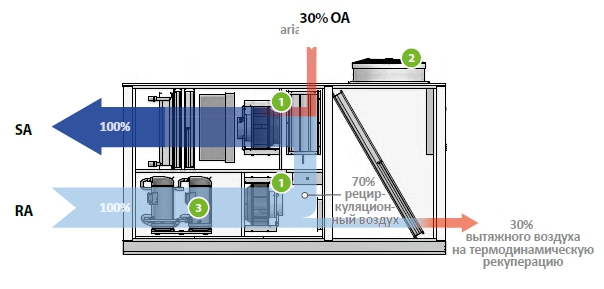

Конфигурация с термодинамической утилизации “MB3”

1)Прямоточные вентиляторы для подачи воздуха
2) Осевые вентиляторы
3) Тандемные спиральные компрессоры

RTX устройство было разработано с целью снижения потребления энергии, об использованных технологиях мы коротко расскажем ниже.

ВЫСОКОЭФФЕКТИВНАЯ ВЕНТИЛЯЦИЯ
Вентиляция является одним из основных факторов энергопотребления; по этой причине особое внимание было уделено изучению и проектированию системы вентиляции.
Она была использована и для подачи и для забора воздуха (если требуется), вентиляторы или прямоточные вентиляторы с бесщеточными двигателями ЕС, которые дают высокую производительность и низкое энергопотребление. Также, по сравнению, с обычными центробежными вентиляторами, они без ремней и шкивов, что позволяет легко регулировать поток воздуха, обладают компактностью, универсальностью и простотой в обслуживании.
В частности, адаптивная логика позволяет регулировать поток воздуха в зависимости от потребности системы с вытекающими отсюда преимуществами в плане снижения потребления.
Осевые вентиляторы для внешней секции блока имеют аэродинамический профиль.
В качестве опции, двигатели могут быть с электронным управлением (ЕС) для сокращения потребления конденсаторной секции.

МАКСИМАЛЬНАЯ СЕЗОННАЯ ЭФФЕКТИВНОСТЬ
Чтобы повысить эффективность контура охлаждения, мы использовали тандемные спиральные компрессоры не равной производительности.
Эта особенность позволяет снизить потребление и лучшей приспособляемости к требованиям системы. Особенно, в работе при неполной нагрузке, обеспечивая более высокую сезонную эффективность.

КАЧЕСТВО ВОЗДУХА В ПОМЕЩЕНИИ
Особое внимание было уделено качеству естественного воздуха в комнате, с помощью стандартных фильтров G4 с высокой эффективностью очищения наружного воздуха, и также доступны фильтры на утилизацию (дополнительно) для технологических помещений.
Еще доступны (дополнительно) компактные фильтры F7 и F9 или электронные H10 для очищения воздуха.

АКТИВНАЯ ТЕРМОДИНАМИЧЕСКАЯ УТИЛИЗАЦИЯ
В стандартной конфигурации MB3 встроенная термодинамическая утилизация для извлечения энергии, содержащейся в вытяжном воздухе, таким образом, что поток отработанного воздуха попадает во внешний оребренный теплообменник, тем самым повышая производительность.
Конечно, все эти технологические достижения управляются с помощью температурного контролера последнего поколения, способного работать в различных режимах; обеспечивая максимальную экономию энергии в любых условиях эксплуатации с помощью специального программного обеспечения.

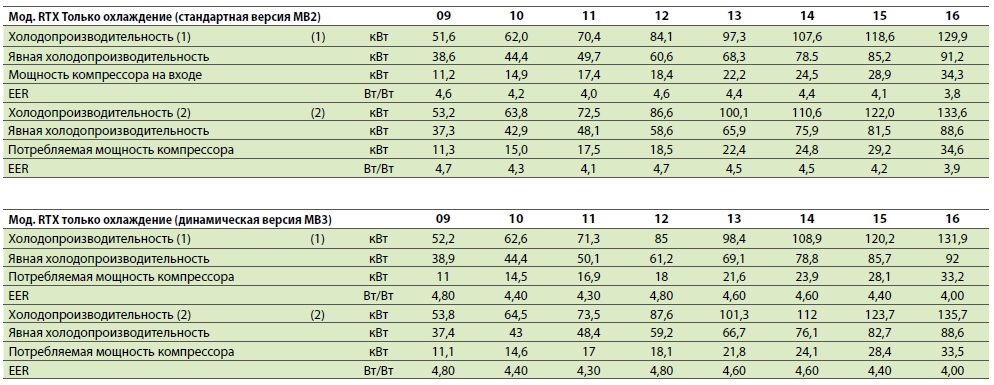

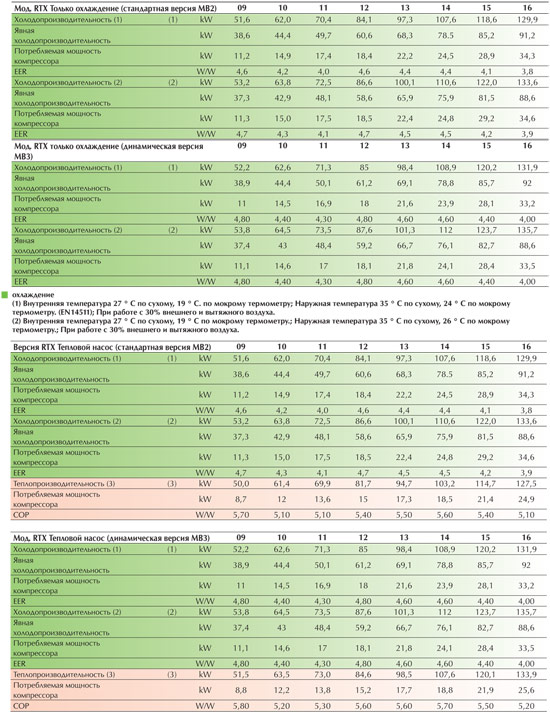

Технические характеристики

Охлаждение
(1) Внутренняя температура 27 ° C по сухому, 19 ° С. по мокрому термометру; Наружная температура 35 ° С по сухому, 24 ° С по мокрому термометру. (EN14511); При работе с 30% внешнего и вытяжного воздуха.
(2) Внутренняя температура 27 ° C по сухому, 19 ° С по мокрому термометру.; Наружная температура 35 ° С по сухому, 26 ° С по мокрому термометру.; При работе с 30% внешнего и вытяжного воздуха.
Нагрев
(3) Внутренняя температура 20 ° C по сухому., 15 ° С по мокрому термометру .; Наружная температура 7 ° С по сухому. 6 ° С по мокрому термометру. (EN14511); При работе с 30% внешнего и вытяжного воздуха.

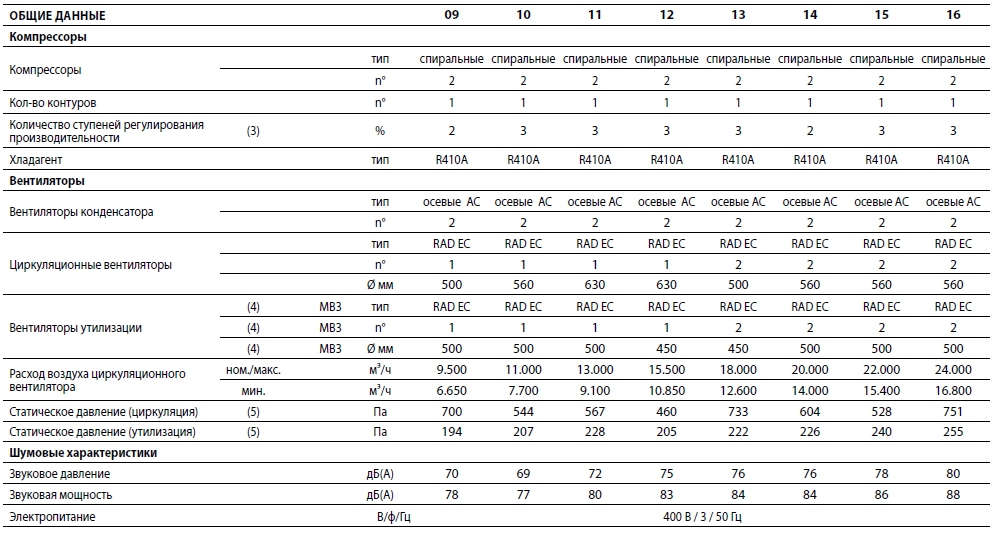

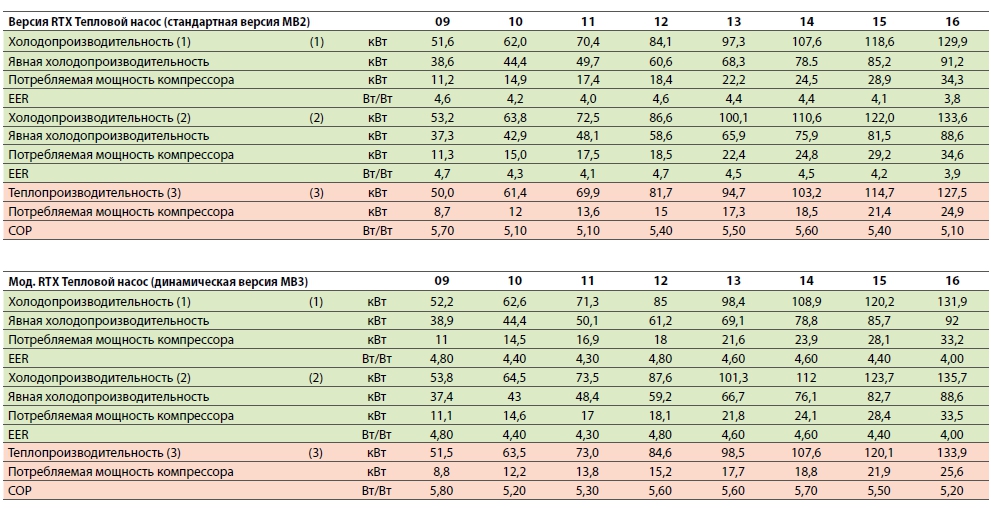

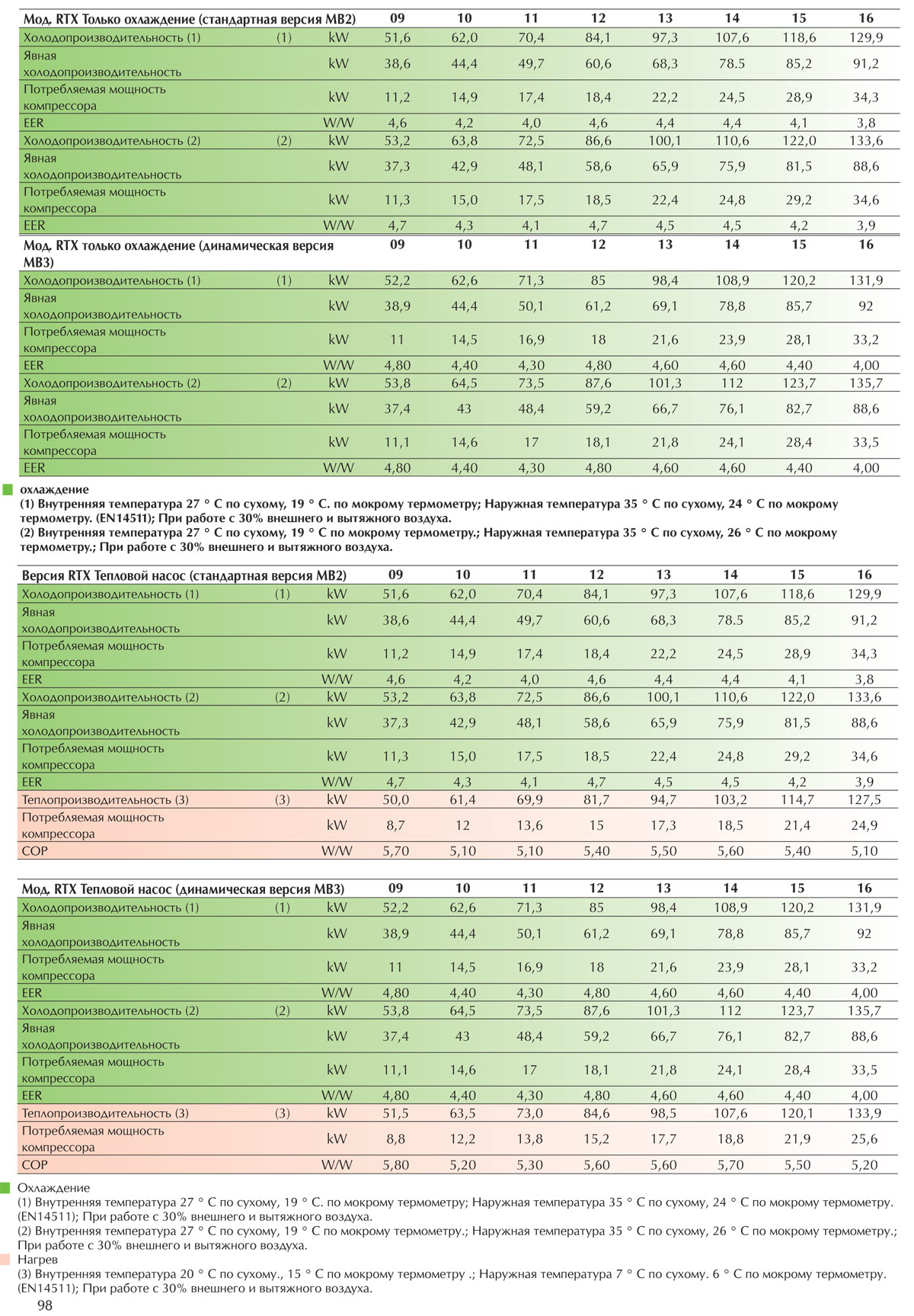

Технические характеристики

Охлаждение
(1) Внутренняя температура 27 °C по сухому, 19 °С. по мокрому термометру; Наружная температура 35 °С по сухому, 24 °С по мокрому термометру. (EN14511);
При работе с 30% внешнего и вытяжного воздуха. (2) Внутренняя температура 27 °C по сухому, 19 °С по мокрому термометру; Наружная температура 35 °С по сухому, 26 °С по мокрому термометру.; При работе с 30% внешнего и вытяжного воздуха.

Охлаждение
(1) Внутренняя температура 27 °C по сухому, 19 °C. по мокрому термометру; Наружная температура 35 °C по сухому, 24 °C по мокрому термометру. (EN14511); При работе с 30% внешнего и вытяжного воздуха.
(2) Внутренняя температура 27 °C по сухому, 19 °C по мокрому термометру; Наружная температура 35 °C по сухому, 26 °C по мокрому термометру; При работе с 30% внешнего и вытяжного воздуха Нагрев
(3) Внутренняя температура 20 °C по сухому., 15 °C по мокрому термометру .; Наружная температура 7 °C по сухому. 6 °C по мокрому термометру. (EN14511); При работе с 30% внешнего и вытяжного воздуха

(3) Типоразмеры 09-14 сдвоенные компрессоры равной производительности.
(4) нет в конфигурациях MB2 и MB1
(5) Номинальная / максимальная мощность, фильтр G4 среднего загрязнения
Звуковая мощность
Aermec определяет величину акустической мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2 в соответствии с требованиями сертификации Eurovent
Звуковое давление
Звуковое давление измерено в свободном акустическом пространстве на расстоянии 10 м от внешней поверхности холодильной машины (по стандарту UNI EN ISO 3744).
Примечание: Для получения более подробной информации обращайтесь к программе Magellanо или технической документации, доступной на веб-сайте www.aermec.com

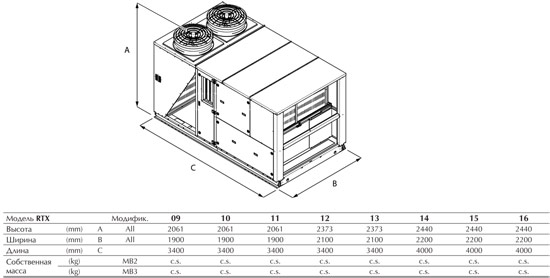

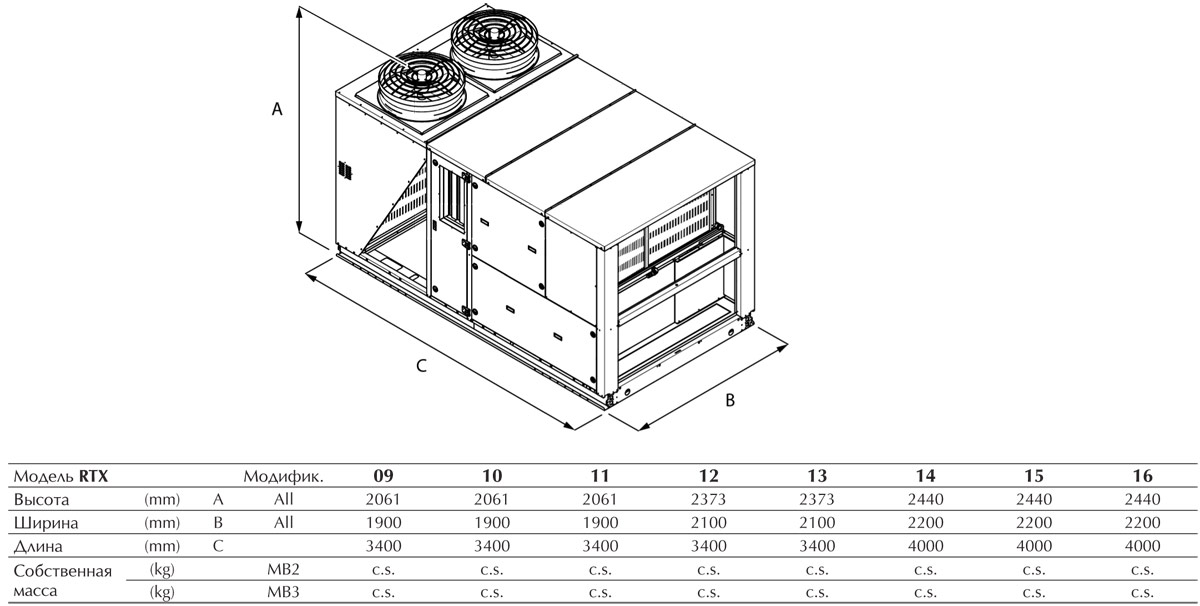

Размеры (mm)
