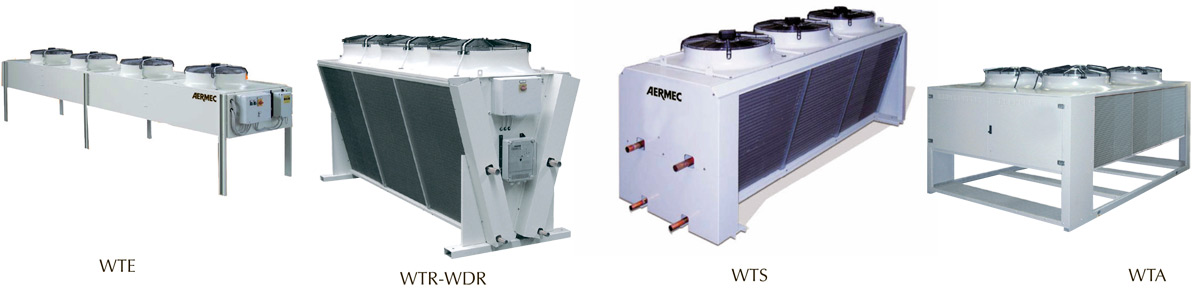

WTE-WTR-WDR-WTS-WTA

Теплообменники (Сухие охладители)

Особенности

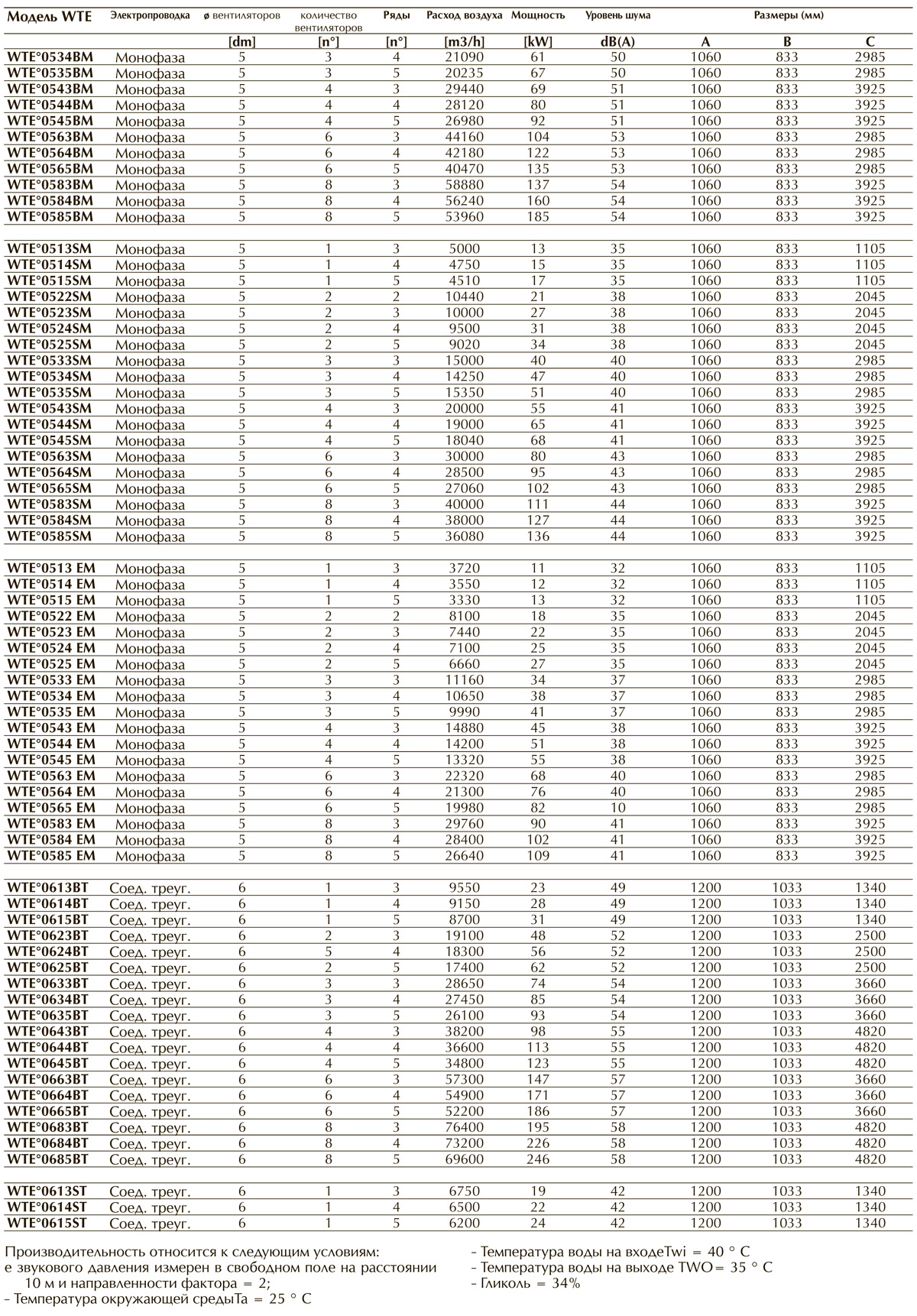

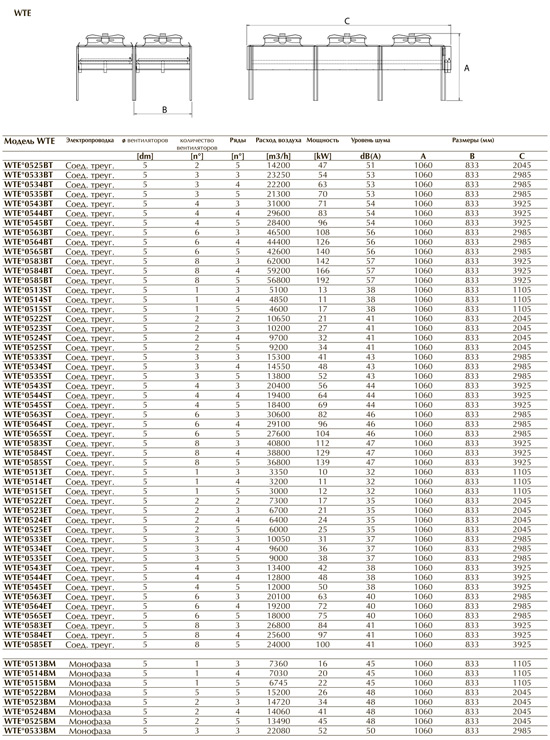

  • Модель WTE
    Общие характеристики:
  • Модульность является приоритетом при разработке: каждая установка сделана из стандартных секций, чьи элементы легко могут быть разобраны.
  • Начиная с типоразмера CSE 563 для машин с диаметром вентиляторов 500 мм, и с типоразмера CSE 663 для машин с диаметром вентиляторов 630 мм, данные установки изготавливаются из двух блоков, распложенных “бок к боку”, что делает вертикальную установку этих машин невозможной. Все остальные машины данной серии могут устанавливаться как горизонтально, так и вертикально. Поставляемые в комплекте ножки могут быть использованы в обоих случаях.
  • Для облегчения электрических соединений, все моторы вентиляторов подключены на заводе- изготовителе (исключая машины с диаметром вентилятора 350 мм),выведены на электрический щит, расположенный со стороны коллекторов и защищены легко демонтируемой крышкой.
  • Характеристики конструкции:
  • Машины разработаны для наружной установки и обеспечивают превосходную работу в различных атмосферных условиях.
  • Теплообменники с медными трубками, расположенными в шахматном порядке с профилированным алюминиевым оребрением. Теплообменники фиксированы в распор так, чтобы избежать повреждения трубок в результате вибрации.
  • Стальные коллекторы и патрубки с дюймовой резьбой.
  • Последнее поколение осевых вентиляторов гарантирует тихую работу и высокую производительность, уровень защиты IP54. Вентиляторы могут работать при различных типах подключения (“Соед. треуг.”/”звезда”), а также могут иметь различную полюсность и позволяют иметь плавное регулирование скорости вращения вентиляторов с помощью уменьшения напряжения.
  • Доступные модификации:
    (В) Стандартная;
    (S) С пониженным уровнем шума;
    (Е) Очень тихая.

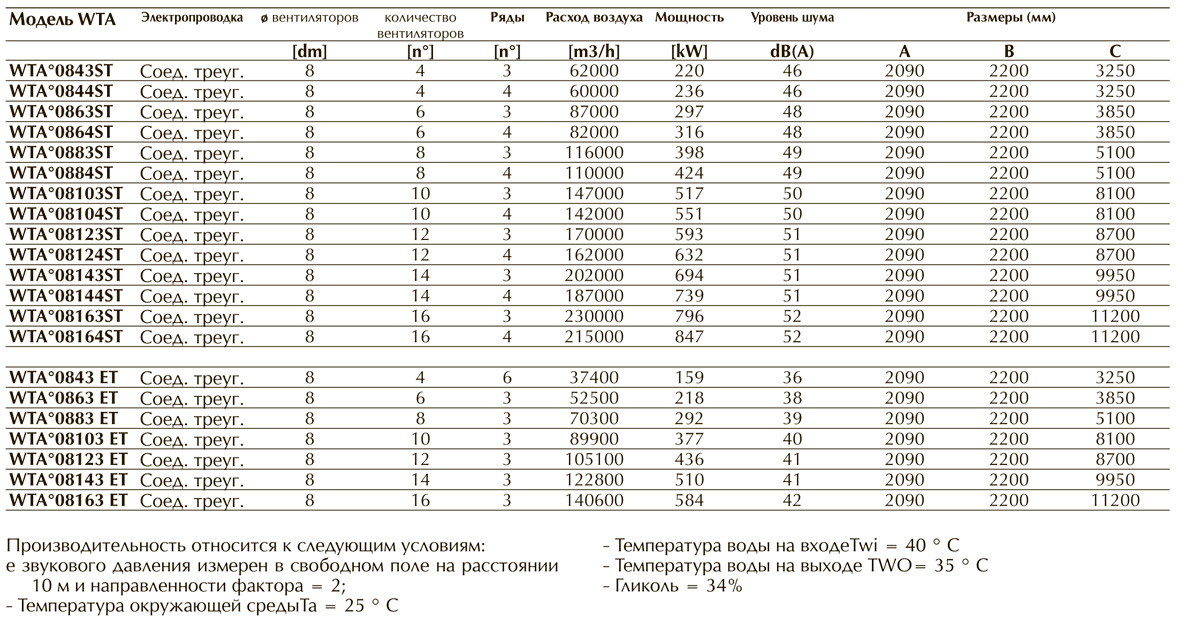

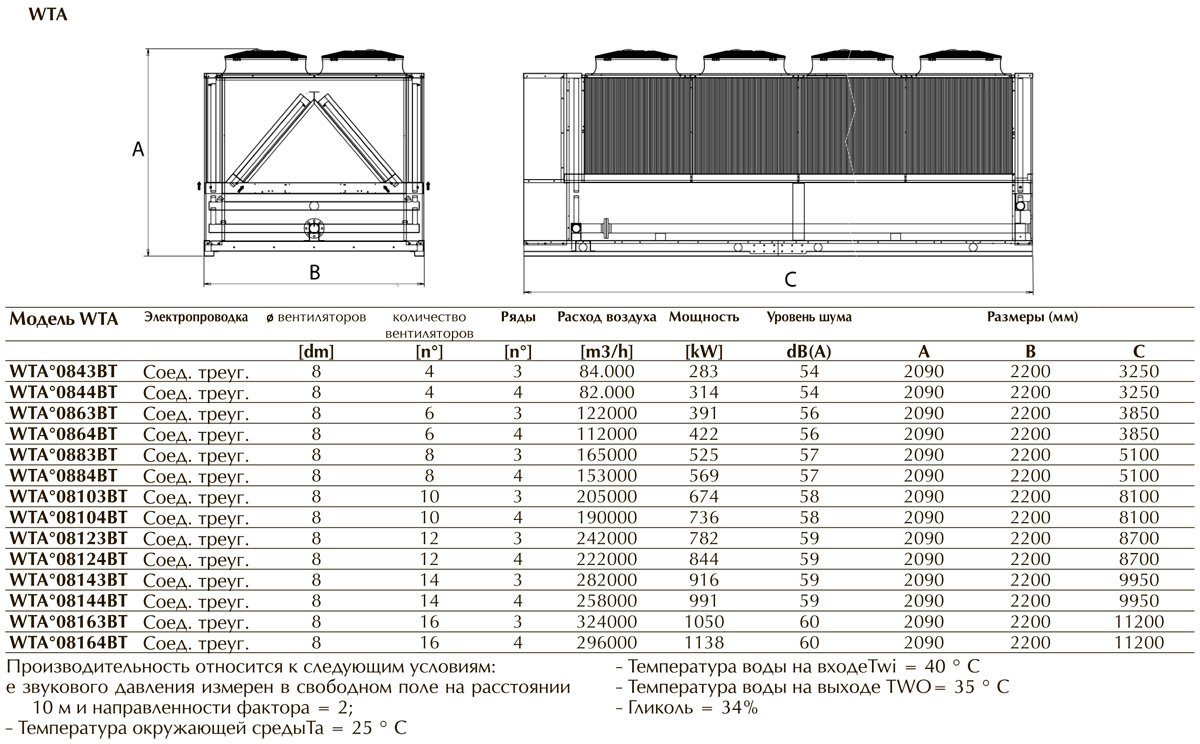

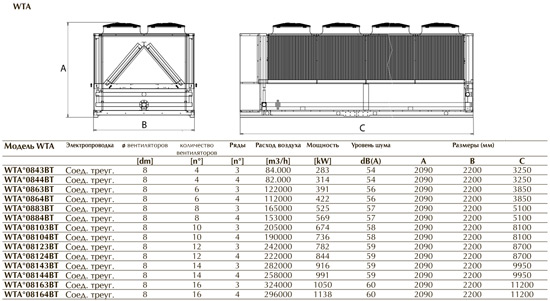

  • Модель WTA
    Общие характеристики:
  • Теплообменники W-образной формы
  • Два независимых контура охлаждения
  • Два ряда вентиляторов с диаметром 800 мм.
  • От 4 до 16 вентиляторов
  • Отдельный отсек для каждого вентилятора. Характеристики конструкции:
  • Машины разработаны для наружной установки и обеспечивают превосходную работу в различных атмосферных условиях.
  • Высокоэффективные теплообменники с оребрением.
  • Последнее поколение осевых вентиляторов гарантирует тихую работу и высокуюпрои зводительность, уровень защиты IP54. В стандартном исполнении машины поставляются с вентиляторами, подключенными к шкафу управления. Разделитель воздушного потока для каждого отдельного вентилятора.
  • Доступные модификации:
    (ВТ) Стандартная с 6-и полюсными моторами;
    (SТ) С пониженным уровнем шума, с 8-иполюсными моторами;
    (ЕТ) Очень тихая, с 12-и полюсными моторами.

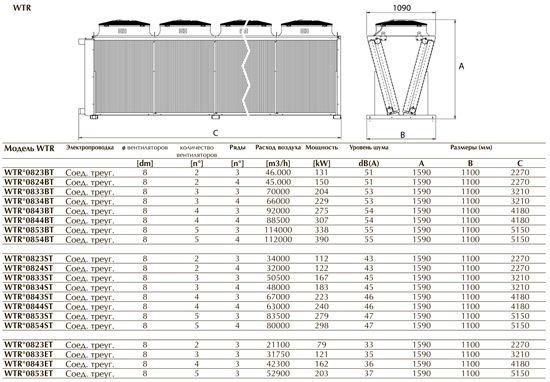

  • Модель WTR
    Общие характеристики:
  • Теплообменник V-образной формы.
  • Два независимых охлаждающих контура.
  • Низкий уровень шума.
  • Два ряда вентиляторов с диаметром 800 мм.
  • От 4 до 10 вентиляторов. Характеристики конструкции:
  • Машины разработаны для наружной установки и обеспечивают превосходную работу в различных атмосферных условиях.
  • Высокоэффективные теплообменники с оребрением.
  • Последнее поколение осевых вентиляторов гарантирует тихую работу и высокую производительность, уровень защиты IP54. В стандартном исполнении машины поставляются с вентиляторами, подключенными к шкафу управления. Разделитель воздушного потока для каждого отдельного вентилятора.
  • Доступные модификации:
    (ВТ) Стандартная с 6-и полюсными моторами;
    (SТ) С пониженным уровнем шума, с 8-иполюсными моторами;
    (ЕТ) Очень тихая, с 12-и полюсными моторами.

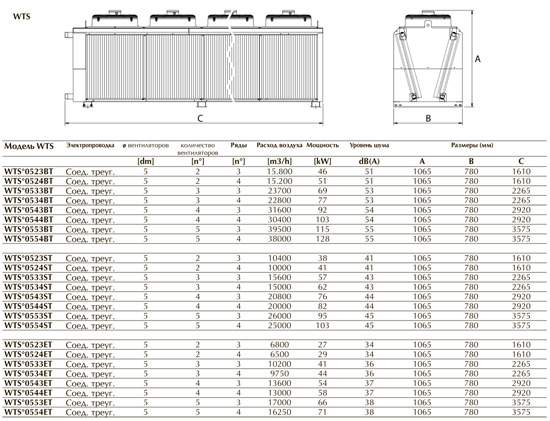

  • Модель WTS
    Общие характеристики:
  • Два теплообменника V-образной формы.
  • Вентиляторы диаметром 500 мм.
  • От 2 до 5 вентиляторов.
  • Отдельный отсек для каждого вентилятора.
  • Характеристики конструкции:
  • Машины разработаны для наружной установки и обеспечивают превосходную работу в различных атмосферных условиях.
  • Высокоэффективные теплообменники с оребрением.
  • Последнее поколение осевых вентиляторов гарантирует тихую работу и высокую производительность, уровень защиты IP54. В стандартном исполнении машины поставляются с вентиляторами, подключенными к электрическому щиту.
    Раздельный расход воздуха для каждого вентилятора. Малые габаритные размеры позволяют устанавливать машины этой серии в стесненных пространствах; самый высокий показатель удельной мощности на квадратный метр занимаемой площади.
  • Доступные модификации:
    (ВТ) Стандартная с 4-и полюсными моторами;
    (SТ) С пониженным уровнем шума, с 6-иполюсными моторами;
    (ЕТ) Очень тихая, с 8-и полюсными моторами.
  • Модель WTR
    Общие характеристики:
  • Два теплообменника V-образной формы.
  • Вентиляторы диаметром 800 мм.
  • От 2 до 5 вентиляторов.
  • Отдельный отсек для каждого вентилятора. Характеристики конструкции:
  • Машины разработаны для наружной установки и обеспечивают превосходную работу в различных атмосферных условиях.
  • Высокоэффективные теплообменники с оребрением.
  • Последнее поколение осевых вентиляторов гарантирует тихую работу и высокую производительность, уровень защиты IP54. В стандартном исполнении машины поставляются с вентиляторами, подключенными к электрическому щиту. Раздельный расход воздуха для каждого вентилятора. Малые габаритные размеры позволяют устанавливать машины этой серии в стесненных пространствах; самый высокий показатель удельной мощности на квадратный метр занимаемой площади.
  • Доступные модификации:
    (ВТ) Стандартная с 6-и полюсными моторами;
    (SТ) С пониженным уровнем шума, с 8-иполюсными моторами;
    (ЕТ) Очень тихая, с 12-и полюсными моторами.

Выбор модификации

Область применения:

1 2 3 4 5 6 7 8 9 10 11
|
Код
|
|
|
Жидкость
|
Вентиляторы (диаметр дм)
|
|
|
Вентиляторы (кол-во)
|
Ряд (кол-во)
|
|
|
Тип мотора
|
Источник питания
|
|
|
Электрическое соединение

Код:
WTS-WTE-WTR-WTA-WDR
Жидкость:
° - вода и или гликолевая вода с PS 6 бар
Вентиляторы (диаметр дм):
3 - 350
5 - 500
6 - 630
8 - 800
9 - 910
Вентиляторы (кол-во):
* - от 1 до6
Ряд (кол-во):
* - от 1 до6
Тип мотора:
B - Стандартный
S - с низким уровнем шума
E - со сверх низким уровнем шума
Источник питания:
T - 400V/3/50Hz
M - 230V/1/ 50Hz
Электрическое соединение:
D - Треугольный
° - однофазный

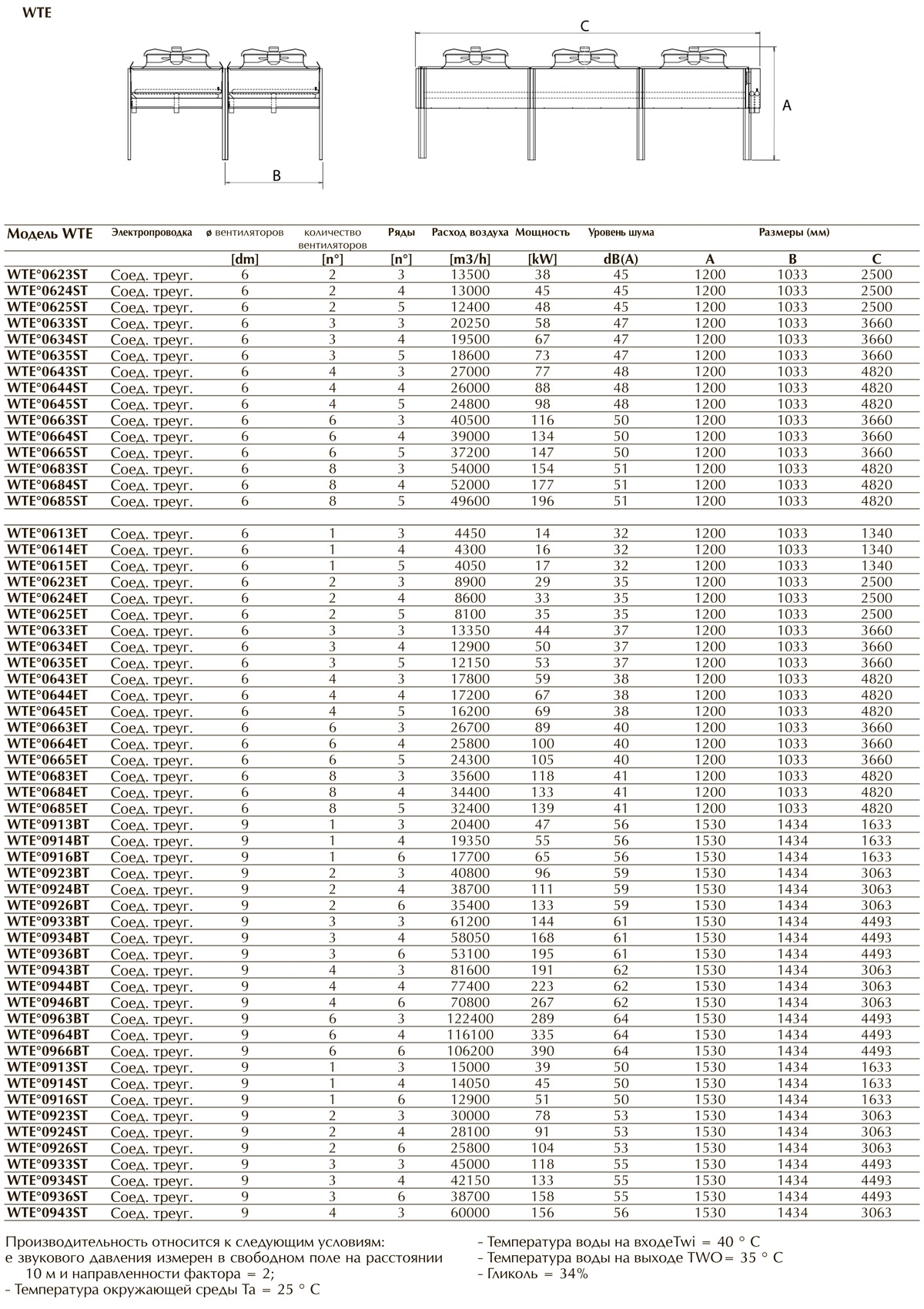

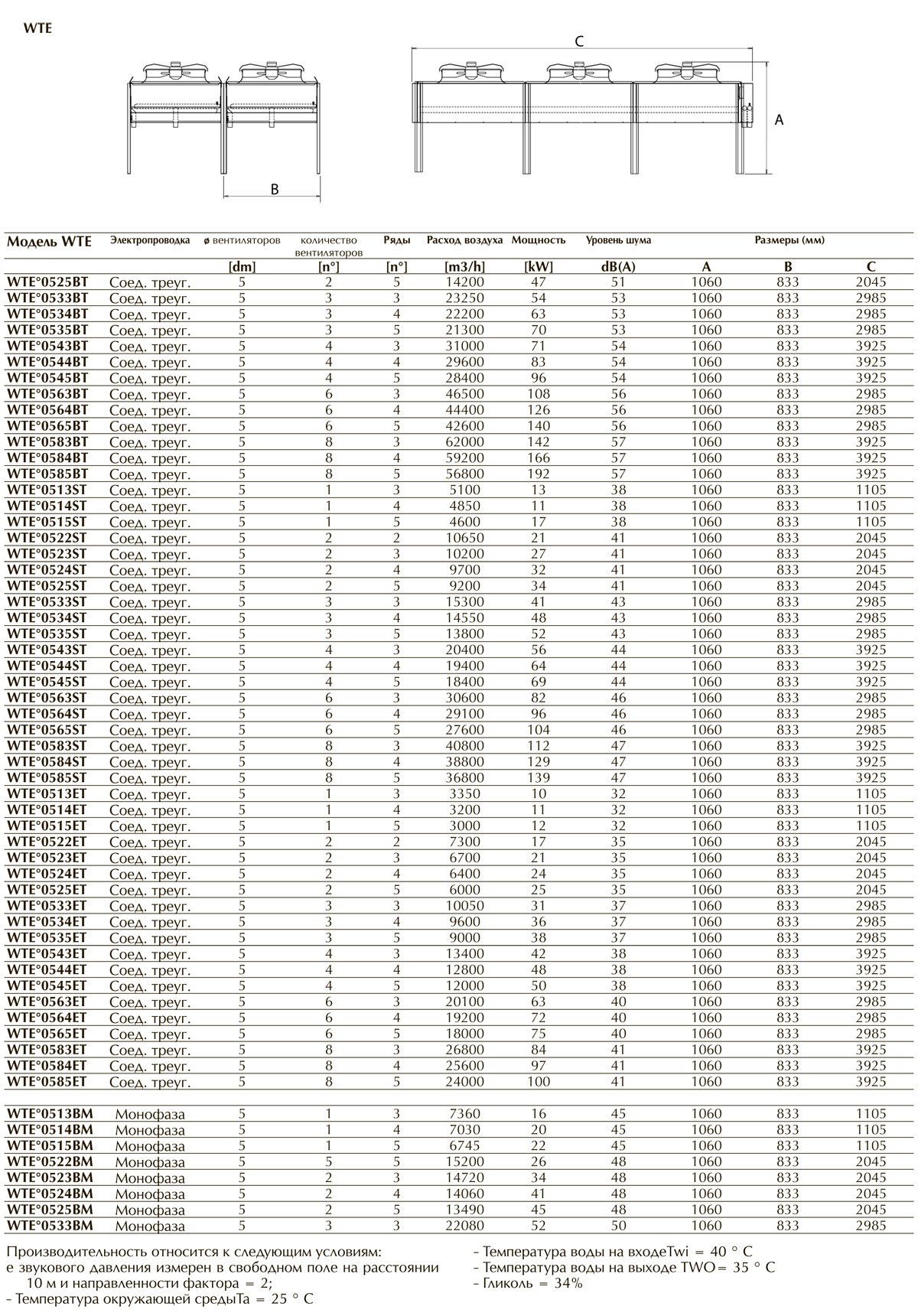

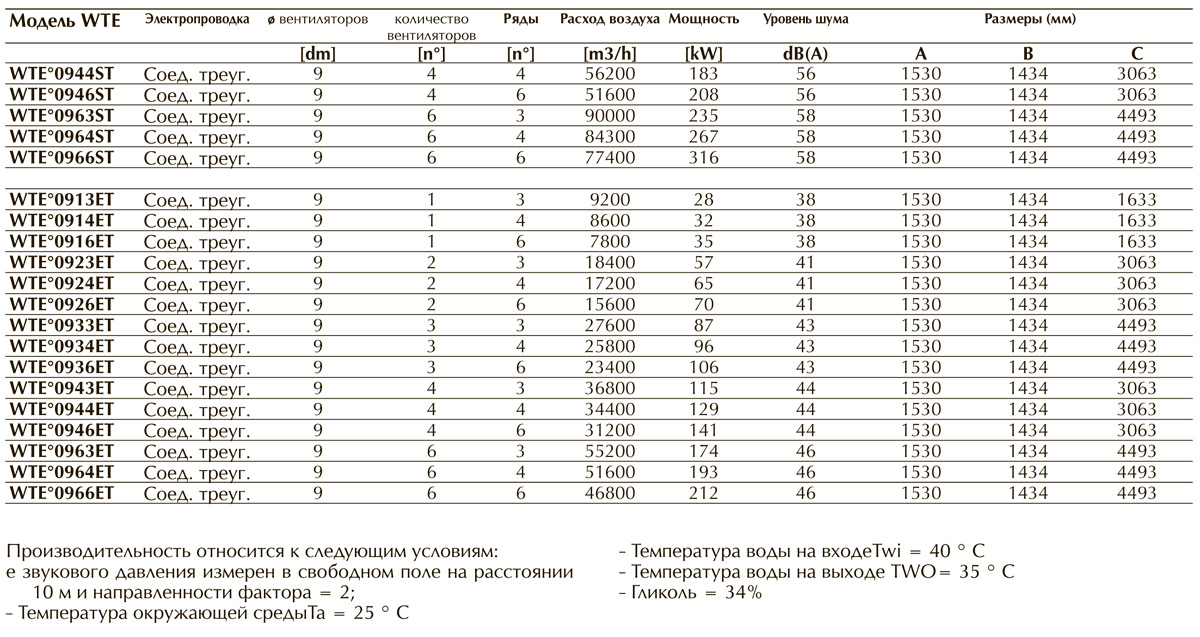

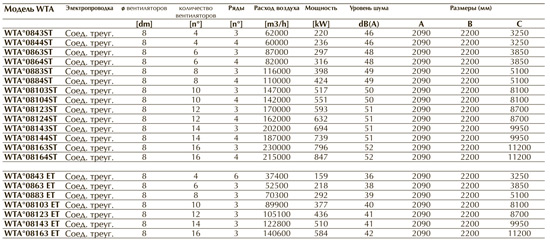

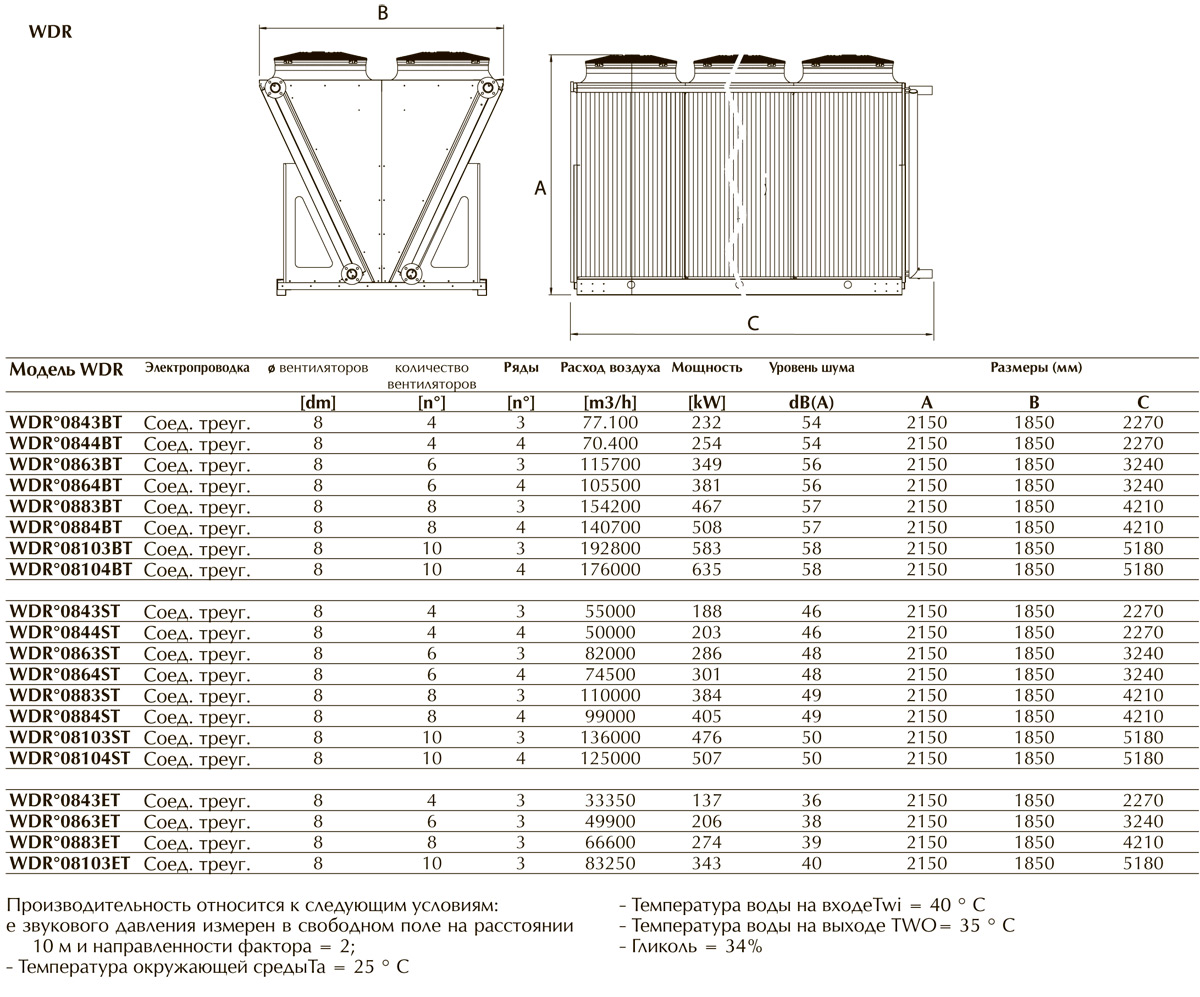

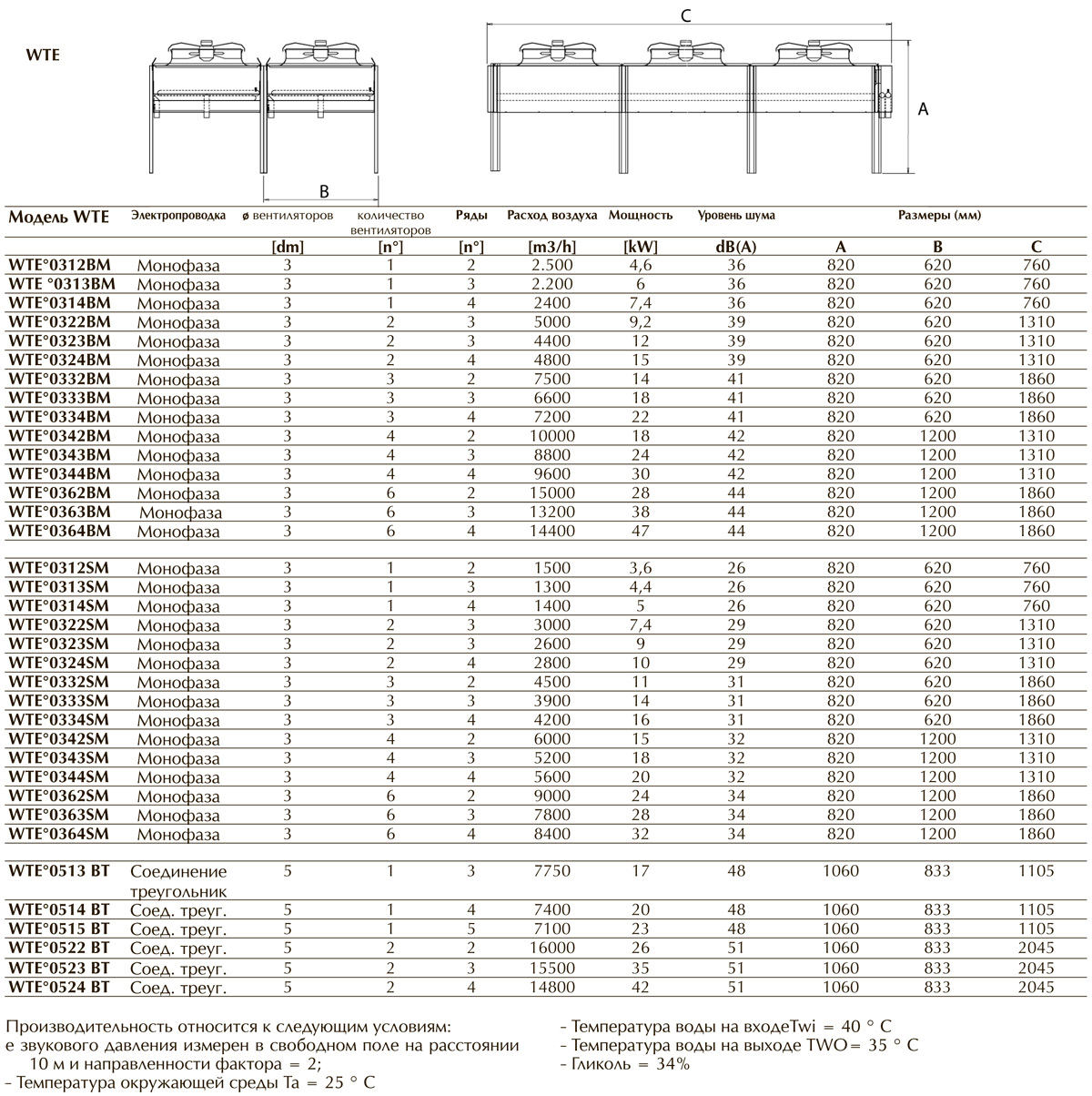

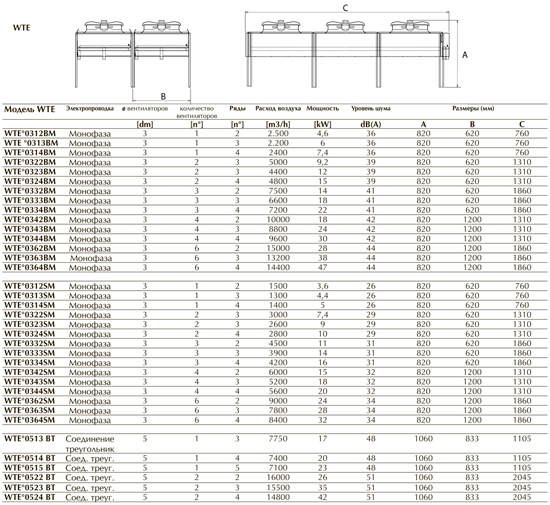

Технические и измерительные данные

Производительность относится к следующим условиям:
е звукового давления измерен в свободном поле на расстоянии 10 м и направленности фактора = 2;
- Температура окружающей среды Та = 25 ° С
- Температура воды на входеTwi = 40 ° С
- Температура воды на выходе ТWО= 35 ° С
- Гликоль = 34%

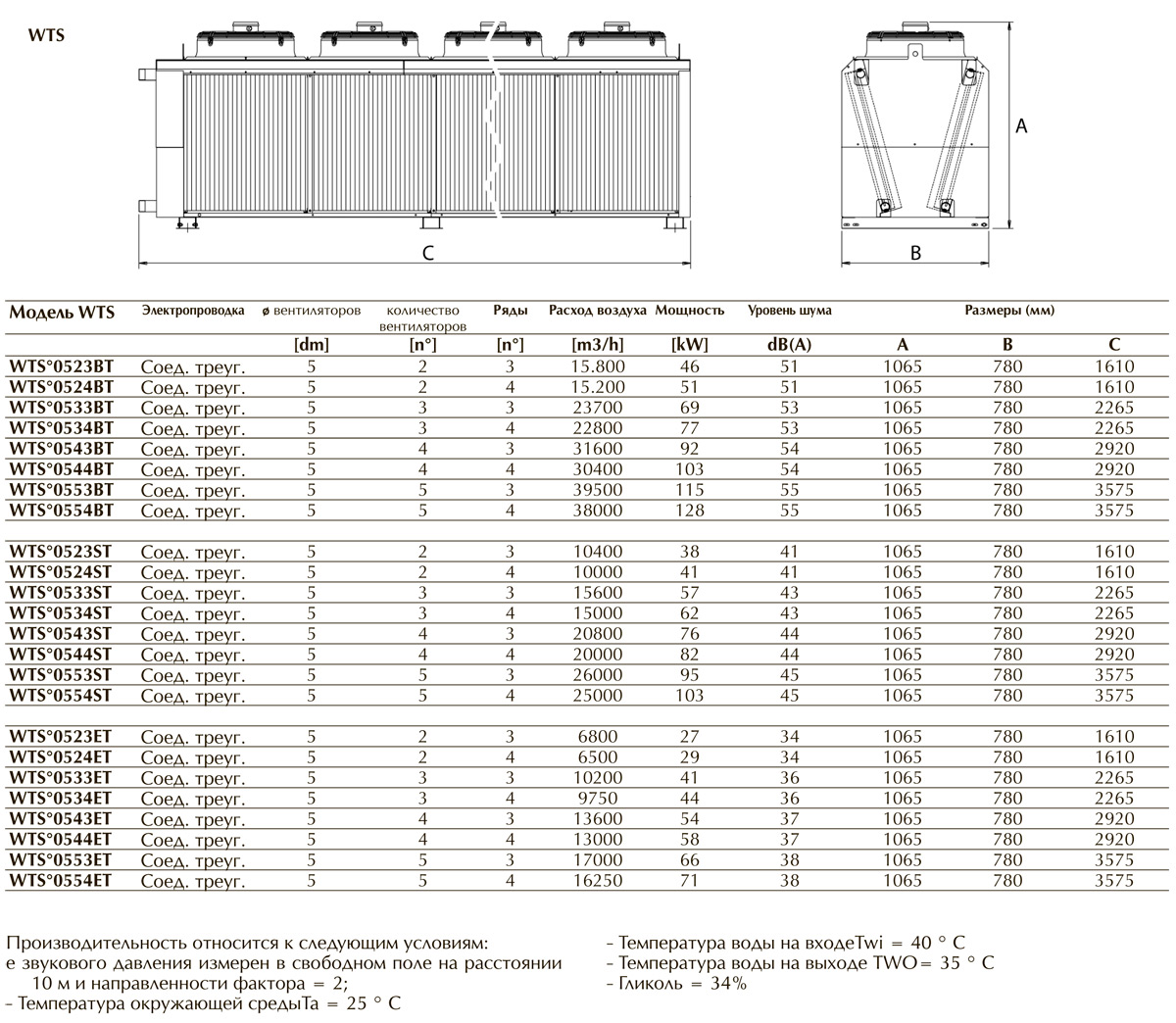

Технические и измерительные данные

Производительность относится к следующим условиям:
е звукового давления измерен в свободном поле на расстоянии 10 м и направленности фактора = 2;
- Температура окружающей средыТа = 25 ° С
- Температура воды на входеTwi = 40 ° С
- Температура воды на выходе ТWО= 35 ° С
- Гликоль = 34%

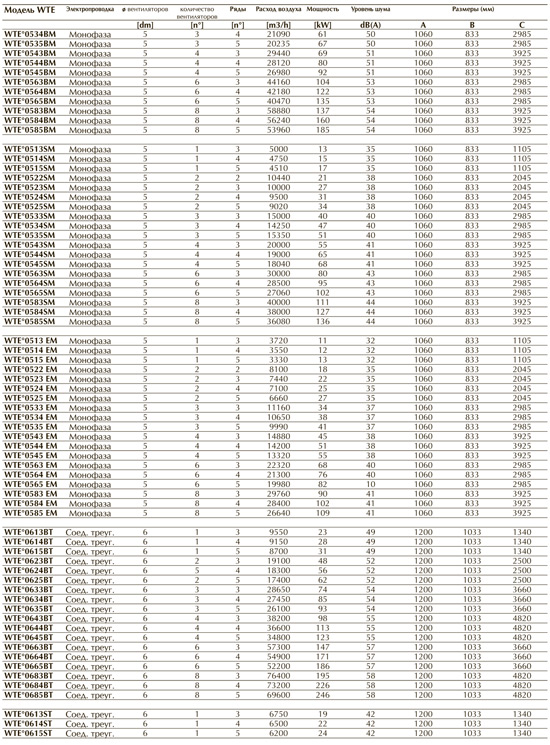

Технические и измерительные данные

Производительность относится к следующим условиям:
е звукового давления измерен в свободном поле на расстоянии 10 м и направленности фактора = 2;
- Температура окружающей средыТа = 25 ° С
- Температура воды на входеTwi = 40 ° С
- Температура воды на выходе ТWО= 35 ° С
- Гликоль = 34%

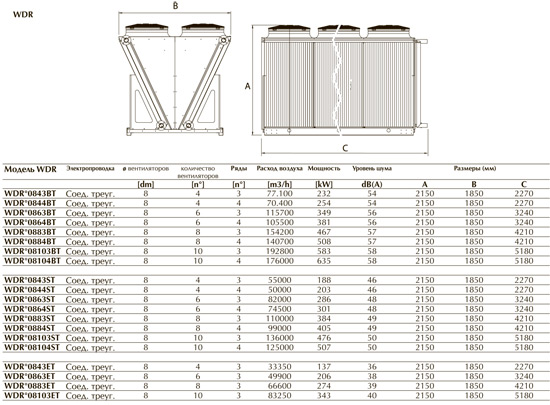

Технические и измерительные данные

Производительность относится к следующим условиям:
е звукового давления измерен в свободном поле на расстоянии 10 м и направленности фактора = 2;
- Температура окружающей среды Та = 25 ° С
- Температура воды на входеTwi = 40 ° С
- Температура воды на выходе ТWО= 35 ° С
- Гликоль = 34%

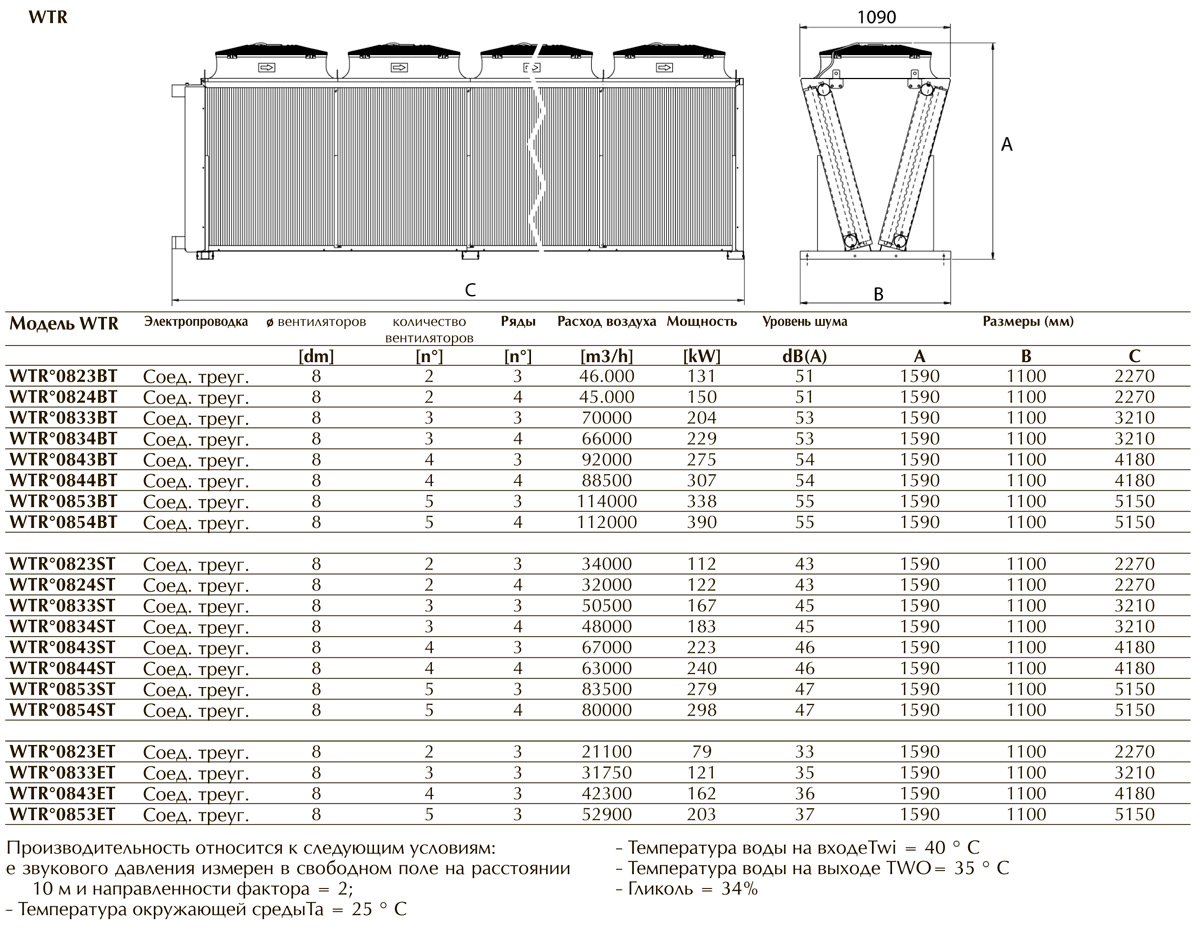

Технические и измерительные данные

Производительность относится к следующим условиям:
е звукового давления измерен в свободном поле на расстоянии 10 м и направленности фактора = 2;
- Температура окружающей средыТа = 25 ° С
- Температура воды на входеTwi = 40 ° С
- Температура воды на выходе ТWО= 35 ° С
- Гликоль = 34%

Производительность относится к следующим условиям:
е звукового давления измерен в свободном поле на расстоянии 10 м и направленности фактора = 2;
- Температура окружающей средыТа = 25 ° С
- Температура воды на входеTwi = 40 ° С
- Температура воды на выходе ТWО= 35 ° С
- Гликоль = 34%

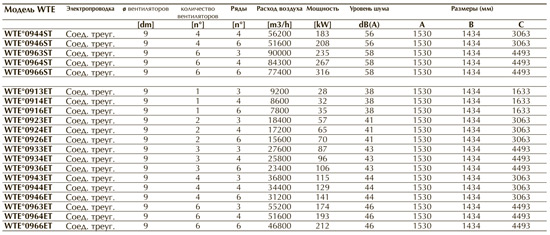

Технические и измерительные данные

Производительность относится к следующим условиям:
е звукового давления измерен в свободном поле на расстоянии 10 м и направленности фактора = 2;
- Температура окружающей средыТа = 25 ° С
- Температура воды на входеTwi = 40 ° С
- Температура воды на выходе ТWО= 35 ° С
- Гликоль = 34%

Производительность относится к следующим условиям:
е звукового давления измерен в свободном поле на расстоянии 10 м и направленности фактора = 2;
- Температура окружающей средыТа = 25 ° С
- Температура воды на входеTwi = 40 ° С
- Температура воды на выходе ТWО= 35 ° С
- Гликоль = 34%

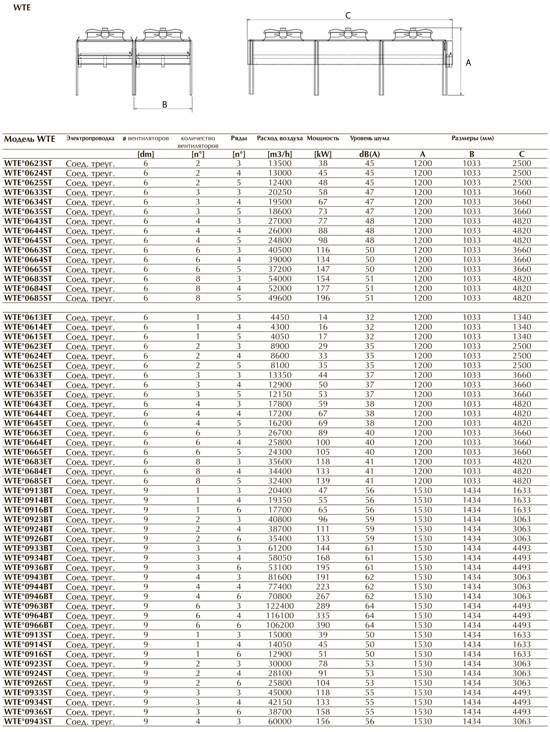

Технические и измерительные данные

Производительность относится к следующим условиям:
е звукового давления измерен в свободном поле на расстоянии 10 м и направленности фактора = 2;
- Температура окружающей средыТа = 25 ° С
- Температура воды на входеTwi = 40 ° С
- Температура воды на выходе ТWО= 35 ° С
- Гликоль = 34%

Производительность относится к следующим условиям:
е звукового давления измерен в свободном поле на расстоянии 10 м и направленности фактора = 2;
- Температура окружающей средыТа = 25 ° С
- Температура воды на входеTwi = 40 ° С
- Температура воды на выходе ТWО= 35 ° С
- Гликоль = 34%
