WST

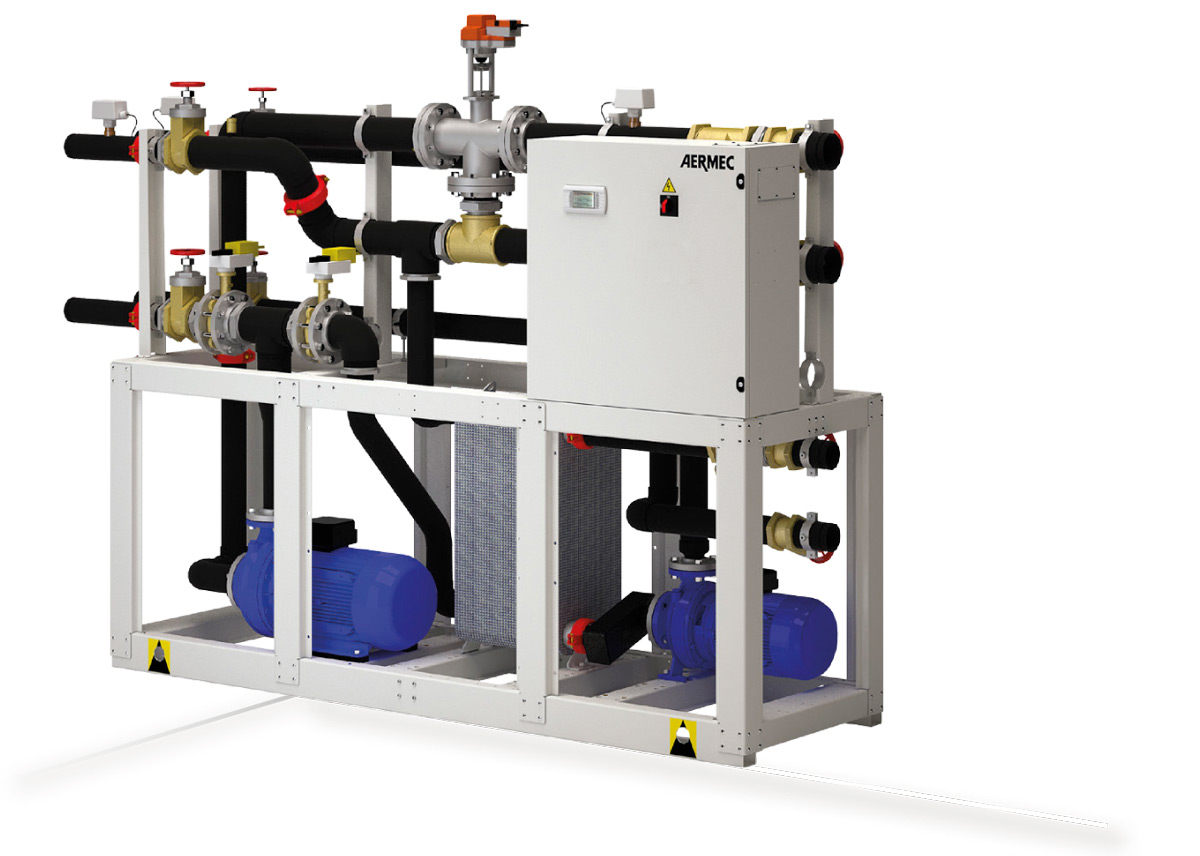

Водяная станция идеологии Plug&Play для внутреннего монтажа

  • ДЛЯ МОДЕЛЬНОГО РЯДЯ NXW
  • ИДЕОЛОГИЯ PLUG&PLAY, В УСТАНОВКЕ СОДЕРЖАТСЯ ОСНОВНЫЕ КОМПОНЕНТЫ ГИДРАВЛИКИ
  • ИДЕАЛЬНО ПОДХОДИТ ДЛЯ ПРОМЫШЛЕННОГО ПРИМЕНЕНИЯ, ГДЕ ОХЛАЖДЕНИЕ ВОДЫ ТРЕБУЕТСЯ В ЗИМНИЙ ПЕРИОД
  • ЭКСПЛУАТАЦИЯ В РЕЖИМЕ СВОБОДНОГО ОХЛАЖДЕНИЯ

Характеристики

  • Гидравлический комплект plug&play содержит основные гидравлические и регулирующие компоненты. Устройства WST предназначены для легкой установки в систему, где производство охлажденной воды, необходимо круглый год, в сочетании с чиллером и драйкуллером.
  • Принцип работы
    Чиллер: Когда температура наружного воздуха выше, чем температура обратной воды, холодопроизводительность обеспечивается за счет холодильной машины. WST регулирует драйкуллер посредством изменения оборотов вентиляторов на основании давления конденсации чиллера.
    Свободное Охлаждение: Когда температура наружного воздуха ниже, то WST отключает чиллер и использует воду из драйкуллера для охлаждения воды в системе через теплообменник свободного охлаждения.
  • Гидравлические компоненты
    Гидравлический контур (со стороны драйкуллера)
  • Водяной фильтр
  • Реле потока
  • Запорные клапаны
  • Смесительный клапан
  • Байпасные клапаны
  • Насосы
  • Дисковые затворы (реализовывают свободное охлаждение)
  • Высокоэффективный пластинчатый теплообменник (свободное охлаждение)
  • Датчики температуры воды
  • Гидравлический контур (со стороны чиллера)
  • Водяной фильтр
  • Реле потока
  • Запорные клапаны
  • Насосы
  • Датчики температуры воды
  • ПРИМЕЧАНИЕ
    Для комбинации вариантов гидравлических комплектов (со стороны драйкуллера / чиллера), обратитесь к конфигуратору.
  • Управление
  • Микропроцессорный электронный контролер с протоколом Modbus.
    WST поставляется в стандрате с платой расширения AER485P1. Подобную плату требуется дополнительно установить и в контроллер NXW, для обеспечения связи между модулями.
    Продвинутый электронный непрерывный мониторинг нескольких параметров работы и окружающей среды, для того, чтобы переключаться между режимами (чиллер / свободное охлаждение), если таковые имеются. Это позволяет сократить эксплуатационные расходы и обеспечивает более высокую энергоэффективность.
  • Контроль за вентиляторами драйкулера, чтобы управлять давлением конденсации чиллера (режим чиллера), или восстановленной мощностью (режим свободного охлаждения).
  • Холодная машина контролирует вентиляторы драйкуллера и смесительный клапан.

Дополнительное оборудование

  • VT: Вибропоглощающие элементы крепления; четыре таких элемента монтируются в нижней части бака.

Совместимость дополнительного оборудования

Внимание: NXW устройство необходимо использовать с комплектующими AER485P1

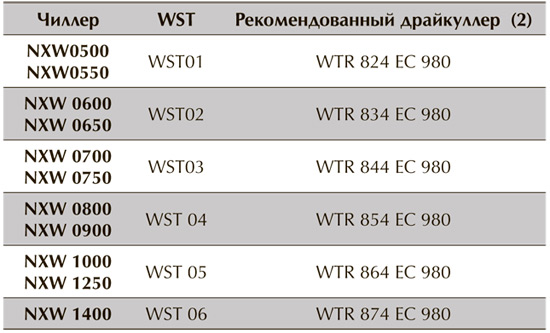

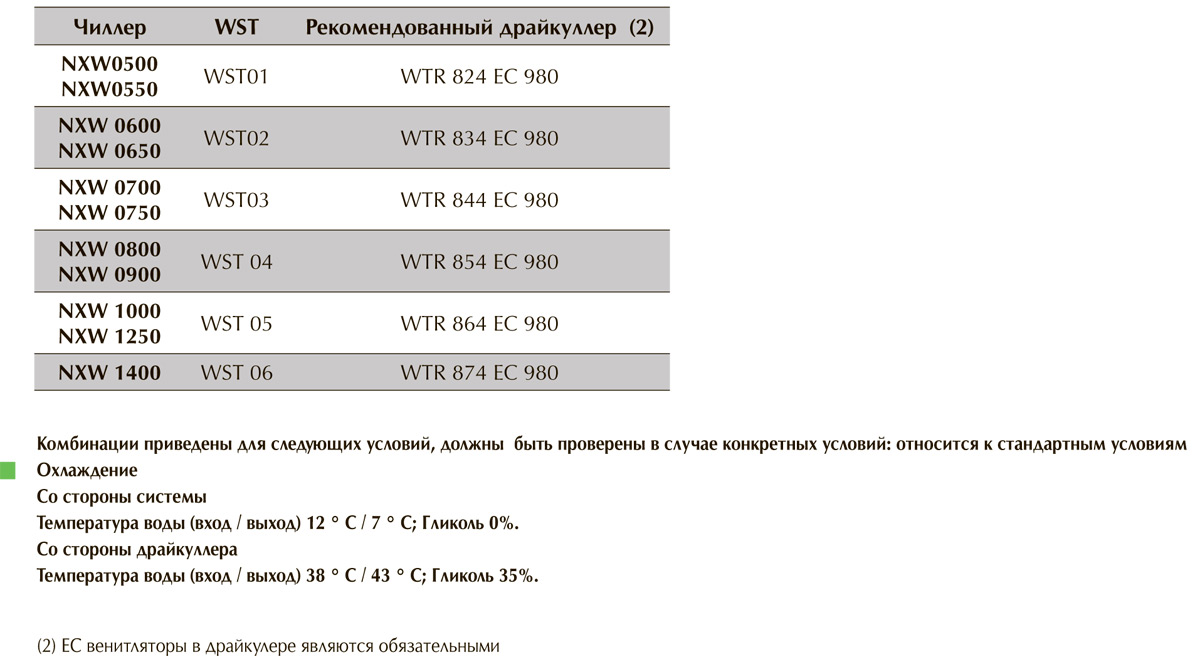

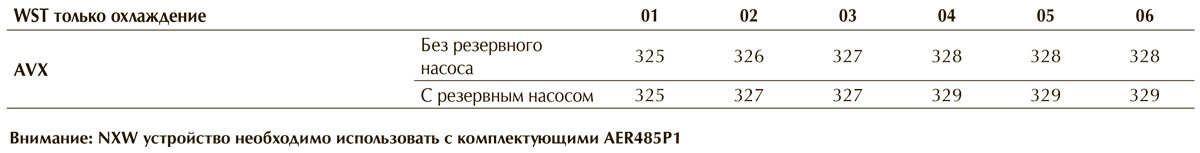

Таблица соответствий WST

Комбинации приведены для следующих условий, должны быть проверены в случае конкретных условий: относится к стандартным условиям
Охлаждение
Со стороны системы
Температура воды (вход / выход) 12 ° C / 7 ° C; Гликоль 0%.
Со стороны драйкуллера
Температура воды (вход / выход) 38 ° C / 43 ° C; Гликоль 35%.

(2) EC венитляторы в драйкулере являются обязательными

Выбор модификации

Комбинируя различные опции, можно подобрать такую модель серии WST, которая наиболее полно отвечает требованиям Заказчика

Поле Описание
1,2,3 WST
4,5 Типоразмер
01-02-03-04-05-06
6 Комплект Свободного Охлаждения
F Свободное Охлаждение
7 Система подачи воды
° Стандартная (постоянный расход воды)
8 Гидромодуль со стороны системы (3)
P1 Один низконапорный насос
P2 Два низконапорных насоса (осн. + резерв)
P3 Один высоконапорный насос
P4 Два высоконапорных насоса (осн. + резерв)
9 Гидромодуль со стороны драйкулера (3)
D1 Один низконапорный насос
D2 Два низконапорных насоса (осн. + резерв)
D3 Один высоконапорный насос
D4 Два высоконапорных насоса (осн. + резерв)

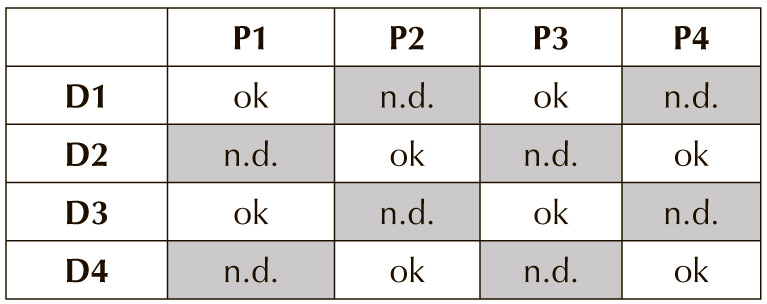

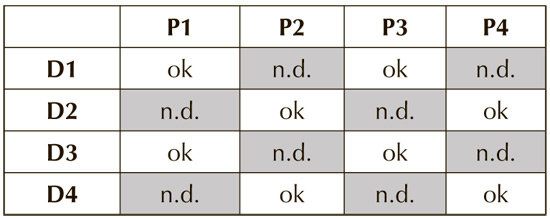

(3) Для совместимости гидравлических комплектов обратитесь к соседней таблице

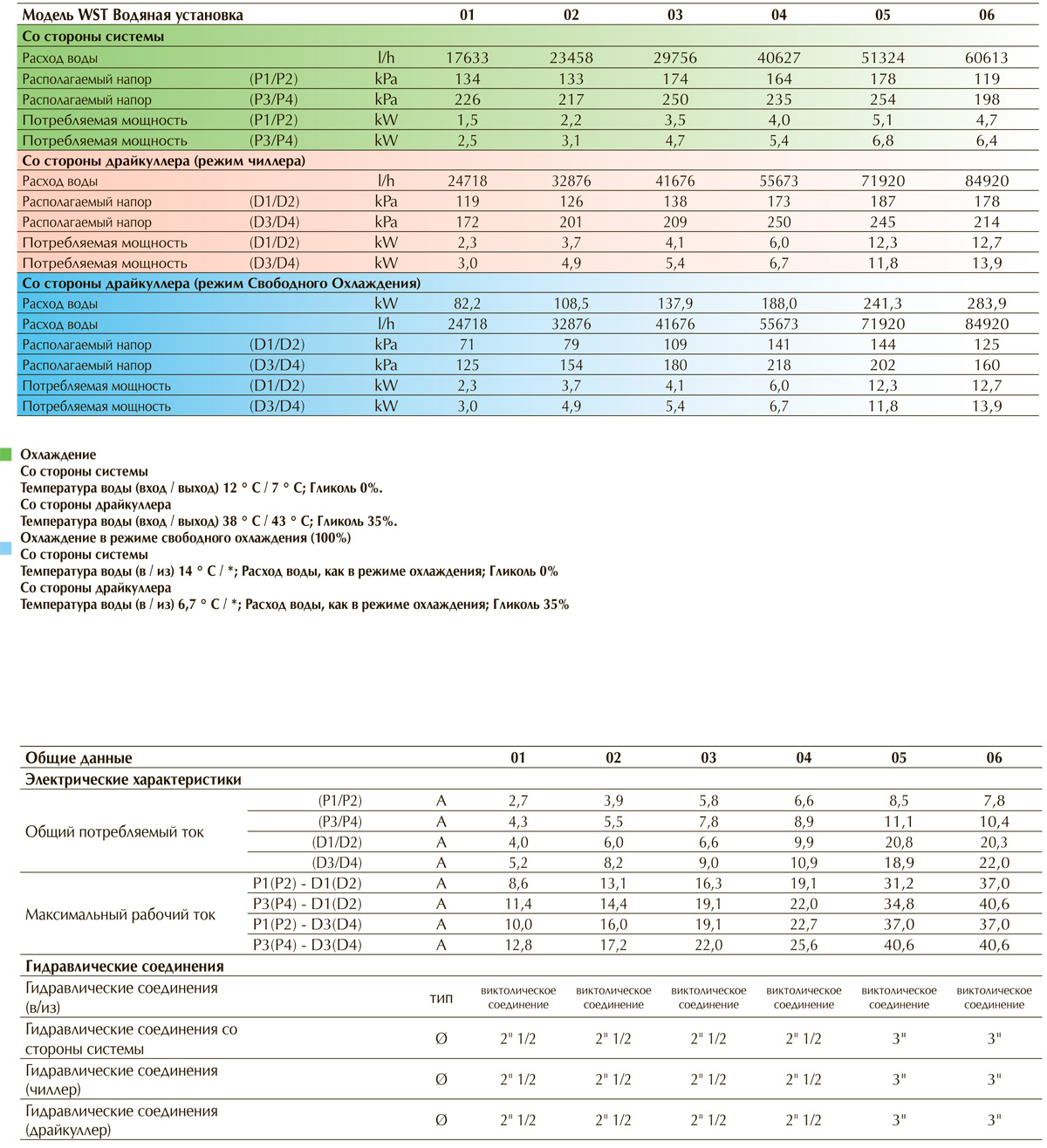

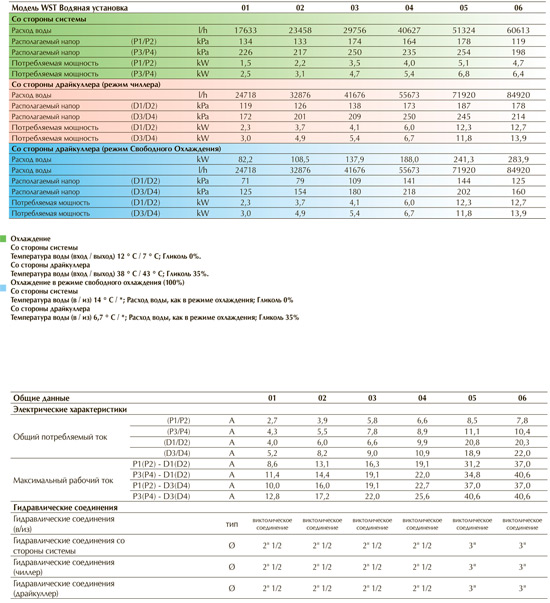

Технические характеристики

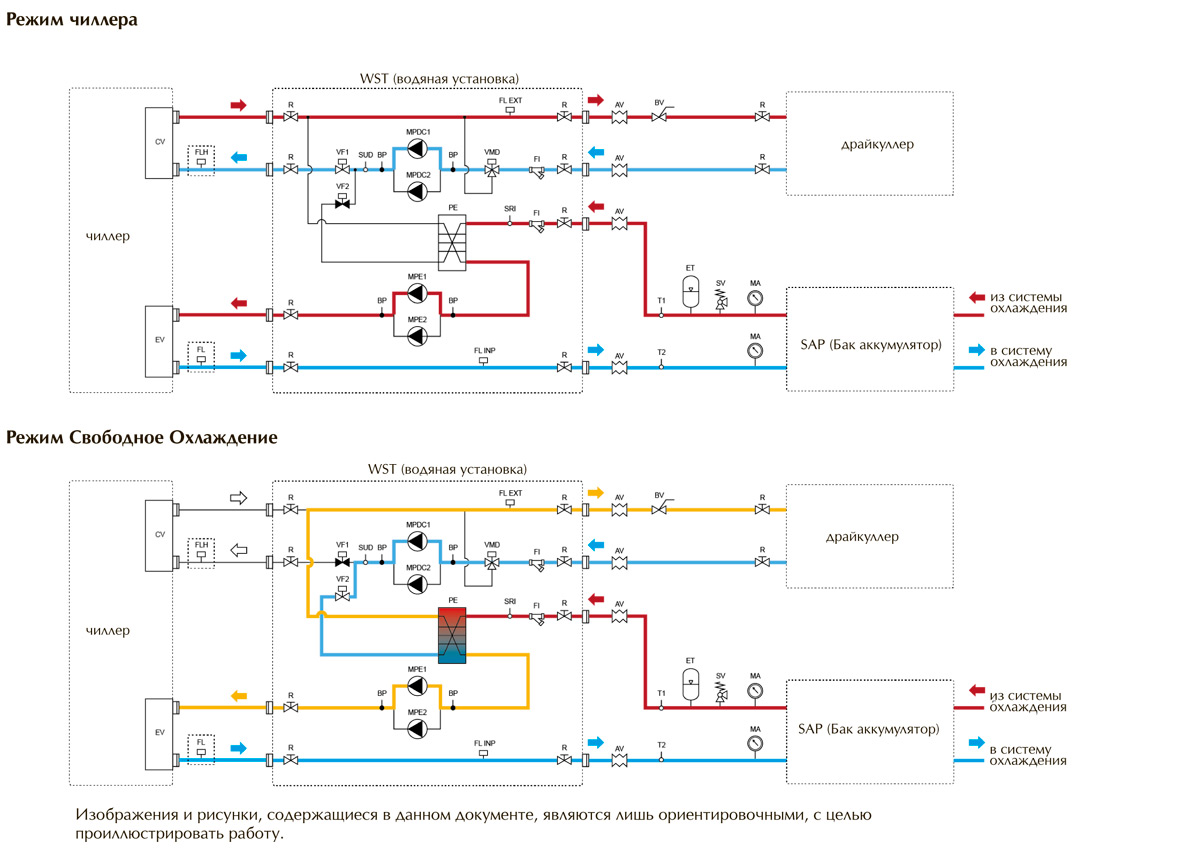

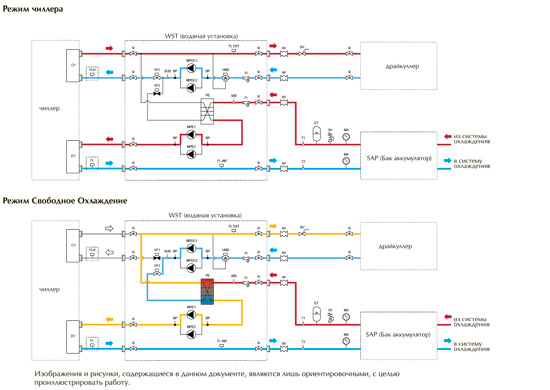

Рабочие схемы

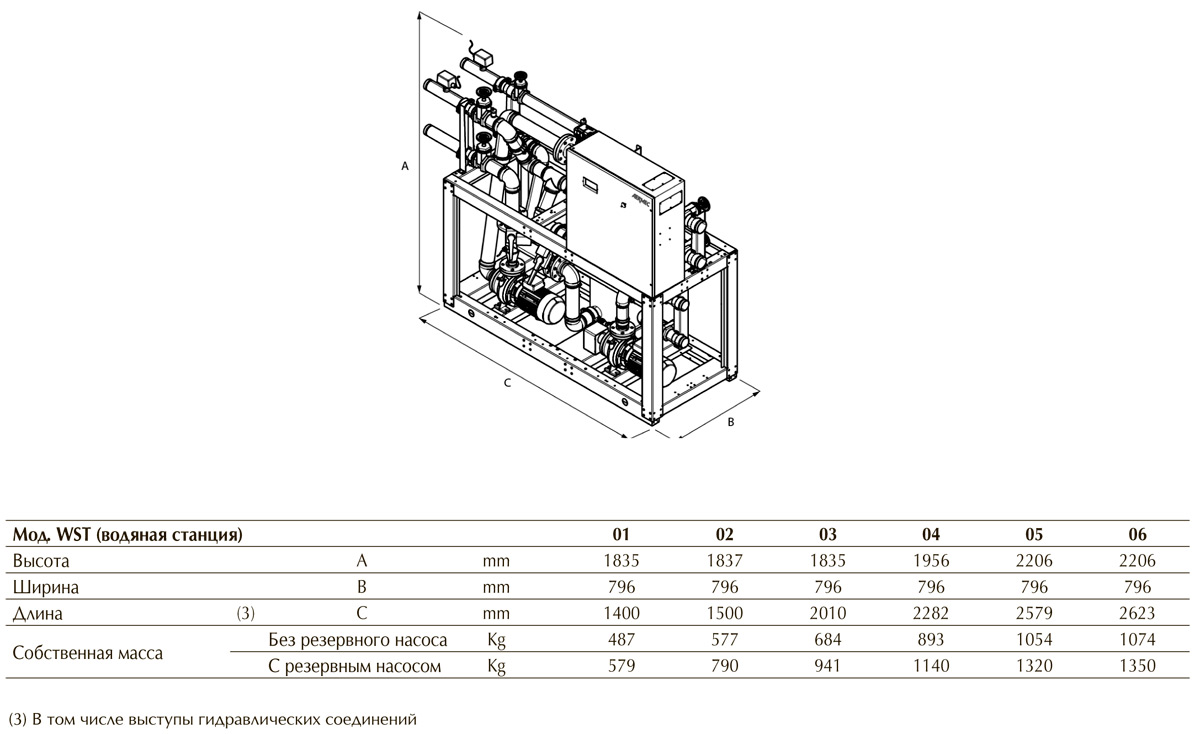

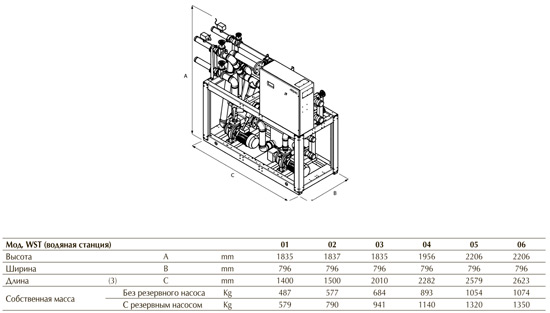

Размеры (mm)

(3) В том числе выступы гидравлических соединений

PPTXТехническое описание
