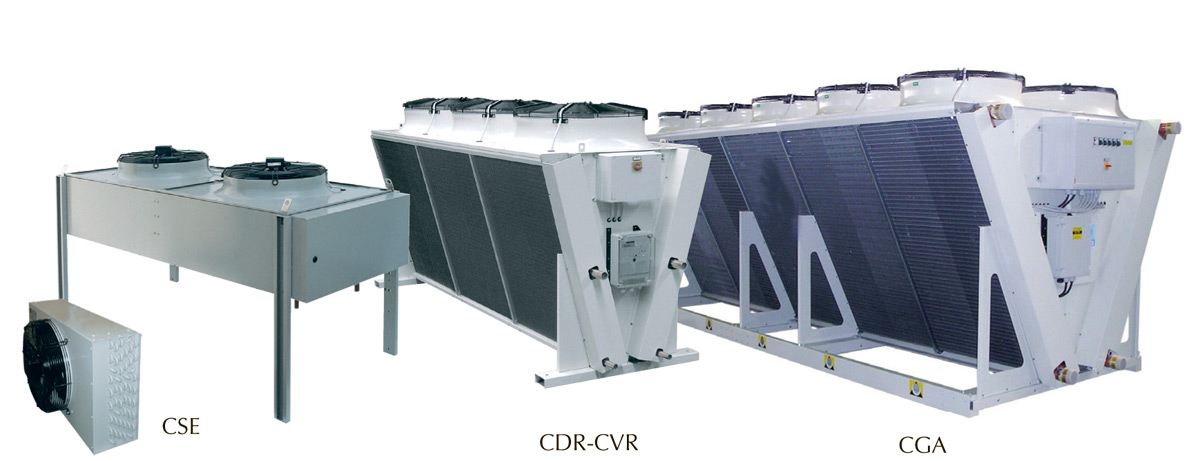

CSE-CDR-CVR-CGA-CMV

Теплообменники (конденсаторы)

Особенности

  • Модель CSE
    Общие характеристики:
  • Модульность является приоритетом при разработке: каждая установка сделана из стандартных секций, чьи элементы легко могут быть разобраны.
  • Начиная с типоразмера CSE 563 для машин с диаметром вентиляторов 500 мм, и с типоразмера CSE 663 для машин с диаметром вентиляторов 630 мм, данные установки изготавливаются из двух блоков, распложенных “бок к боку”, что делает вертикальную установку этих машин невозможной. Все остальные машины данной серии могут устанавливаться как горизонтально, так и вертикально.
  • Для облегчения электрических соединений, все моторы вентиляторов подключены на заводе-изготовителе (исключая машины с диаметром вентилятора 350 мм), выведены на электрический щит, расположенный со стороны коллекторов и защищены легко демонтируемой крышкой.
  • Характеристики конструкции:
  • Машины разработаны для наружной установки и обеспечивают превосходную работу в различных атмосферных условиях.
  • Теплообменники с медными трубками, расположенными в шахматном порядке с профилированным алюминиевым оребрением. Теплообменники фиксированы в распор так чтобы избежать повреждения трубок в результате вибрации.
  • Медные коллекторы с патрубками под пайку, запечатаны, чтобы предотвратить попадание загрязнений и влаги внутрь контура.
  • Последнее поколение осевых вентиляторов гарантирует тихую работу и высокую производительность, уровень защиты IP54. Вентиляторы могут работать при различных типах подключения (“Соед. треуг.”/”звезда”), а также могут иметь различную полюсность и позволяют иметь плавное регулирование скорости вращения вентиляторов с помощью уменьшения напряжения.
  • Высокоэффективные теплообменники с оребрением.
  • Последнее поколение осевых вентиляторов гарантирует тихую работу и высокую производительность, уровень защиты IP54. В стандартном исполнении машины поставляются с вентиляторами, подключенными к электрическому щиту. Раздельный расход воздуха для каждого вентилятора.
  • Доступные модификации: (ВТ) Стандартная с 6-и полюсными моторами; (SТ) С пониженным уровнем шума, с 8-иполюсными моторами; (ЕТ) Очень тихая, с 12-и полюсными моторами.
  • Модель CVA
    Общие характеристики:
  • Теплообменники W-образной формы.
  • Низкошумные.
  • Вентиляторы диаметром 800 мм расположены в два ряда.
  • От 6 до 8 вентиляторов.
  • Характеристики конструкции:
  • Машины разработаны для наружной установки и обеспечивают превосходную работу в различных атмосферных условиях.
  • 4 высокоэффективных теплообменника соребрением.
  • Последнее поколение осевых вентиляторов гарантирует тихую работу и высокую производительность, уровень защиты IP54. В стандартном исполнении машины поставляются с вентиляторами, подключенными к электрическому щиту. Раздельный расход воздуха для каждого вентилятора.
  • Доступные модификации: (ВТ) Стандартная с 4-х полюсными моторами; (SТ) С пониженным уровнем шума, с 6-и полюсными моторами;
  • Модель CVR
    Общие характеристики:
  • Сдвоенный теплообменник V-образной формы.
  • Вентиляторы диаметром 800 мм.
  • От 2 до 5 вентиляторов.
  • Отдельный отсек для каждого вентилятора.
  • Характеристики конструкции:
  • Машины разработаны для наружной установки и обеспечивают превосходную работу в различных атмосферных условиях.
  • Высокоэффективные теплообменники с оребрением.
  • Последнее поколение осевых вентиляторов гарантирует тихую работу и высокую производительность, уровень защиты IP54. В стандартном исполнении машины поставляются с вентиляторами, подключенными к электрическому щиту. Раздельный расход воздуха для каждого вентилятора. Малые габаритные размеры позволяют устанавливать машины этой серии в стесненных пространствах; самый высокий показатель удельной мощности на квадратный метр занимаемой площади.
  • Доступные модификации: (ВТ) Стандартная с 6-х полюсными моторами; (SТ) С пониженным уровнем шума, с 8-и полюсными моторами; (ЕТ) Очень тихая, с 12-и полюсными моторами.
  • Доступные модификации: (В) Стандартная; (S) С пониженным уровнем шума; (Е) Очень тихая.
  • Модель CDR
    Общие характеристики:
  • Сдвоенный теплообменник V-образной формы.
  • Два независимых холодильных контура.
  • Вентиляторы диаметром 800 мм расположены в два ряда.
  • От 6 до 10 вентиляторов
  • Отдельный отсек для каждого вентилятора. Характеристики конструкции:
  • Машины разработаны для наружной установки и обеспечивают превосходную работу в различных атмосферных условиях.
  • Доступные модификации: (ВТ) Стандартная с 6-и полюсными моторами; (SТ) С пониженным уровнем шума, с 8-иполюсными моторами;
  • Модель CVS
    Общие характеристики:
  • Сдвоенный теплообменник V-образной формы.
  • Вентиляторы диаметром 500 мм.
  • От 2 до 5 вентиляторов.
  • Отдельный отсек для каждого вентилятора. Характеристики конструкции:
  • Машины разработаны для наружной установки и обеспечивают превосходную работу в различных атмосферных условиях.
  • Высокоэффективные теплообменники с оребрением.
  • Последнее поколение осевых вентиляторов гарантирует тихую работу и высокую производительность, уровень защиты IP54. В стандартном исполнении машины поставляются с вентиляторами, подключенными к электрическому щиту. Раздельный расход воздуха для каждого вентилятора. Малые габаритные размеры позволяют устанавливать машины этой серии в стесненных пространствах; самый высокий показатель удельной мощности на квадратный метр занимаемой площади.

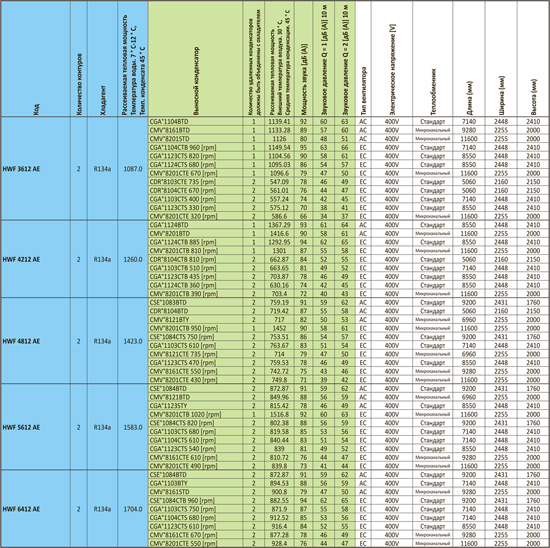

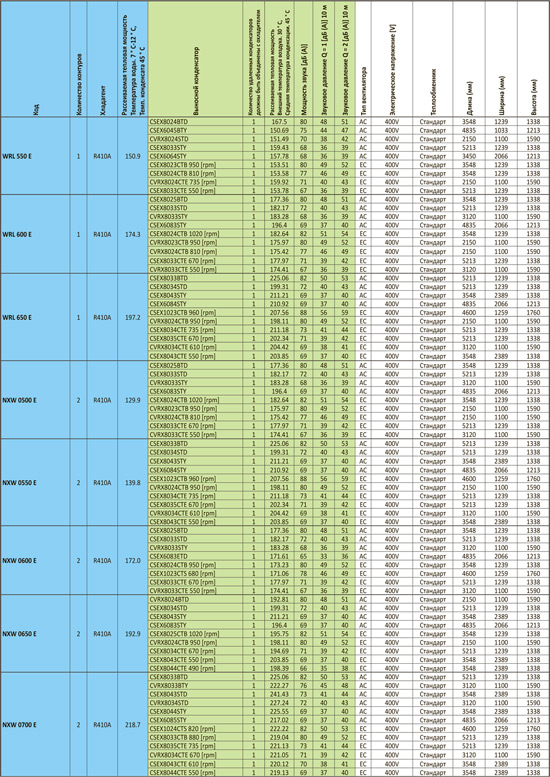

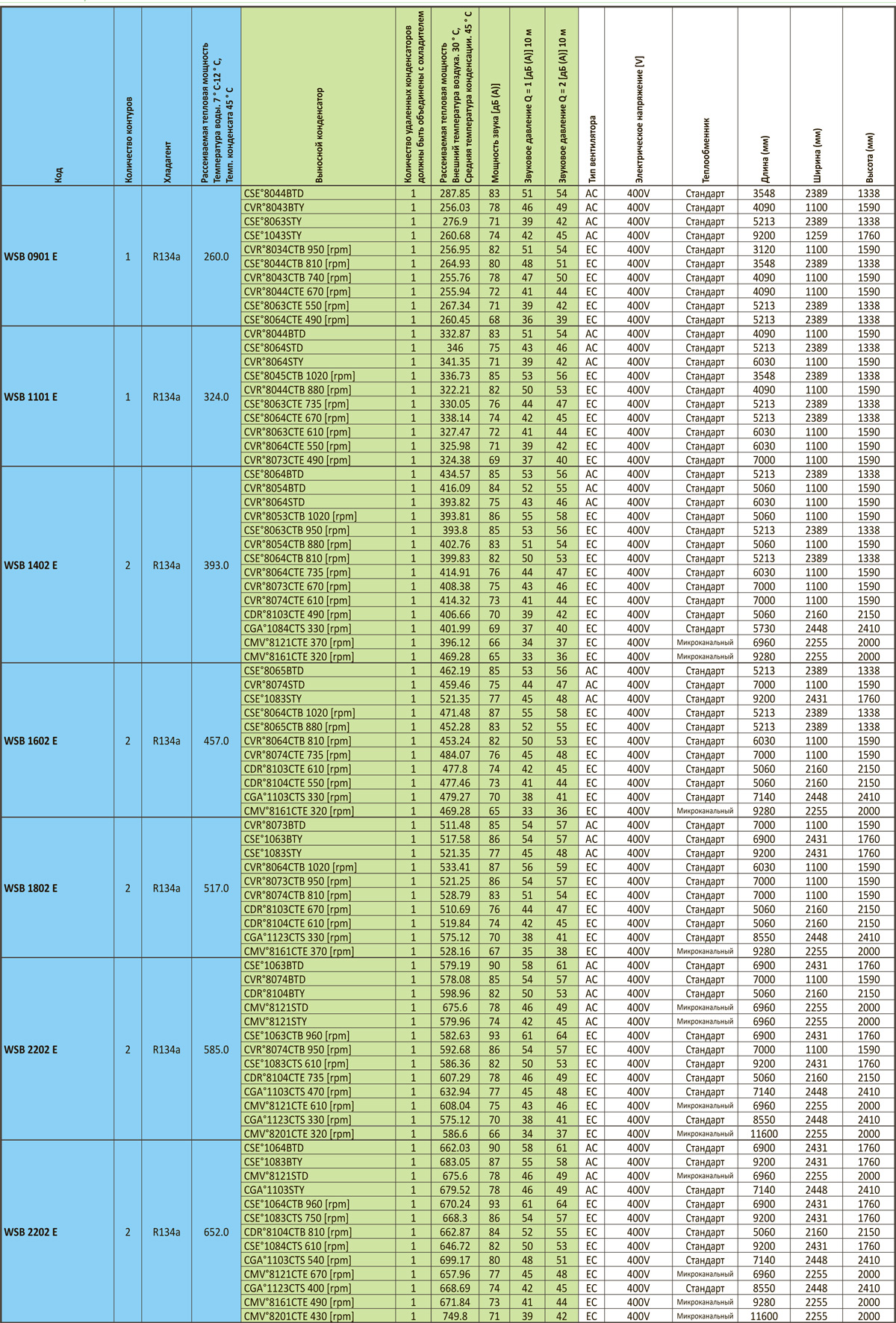

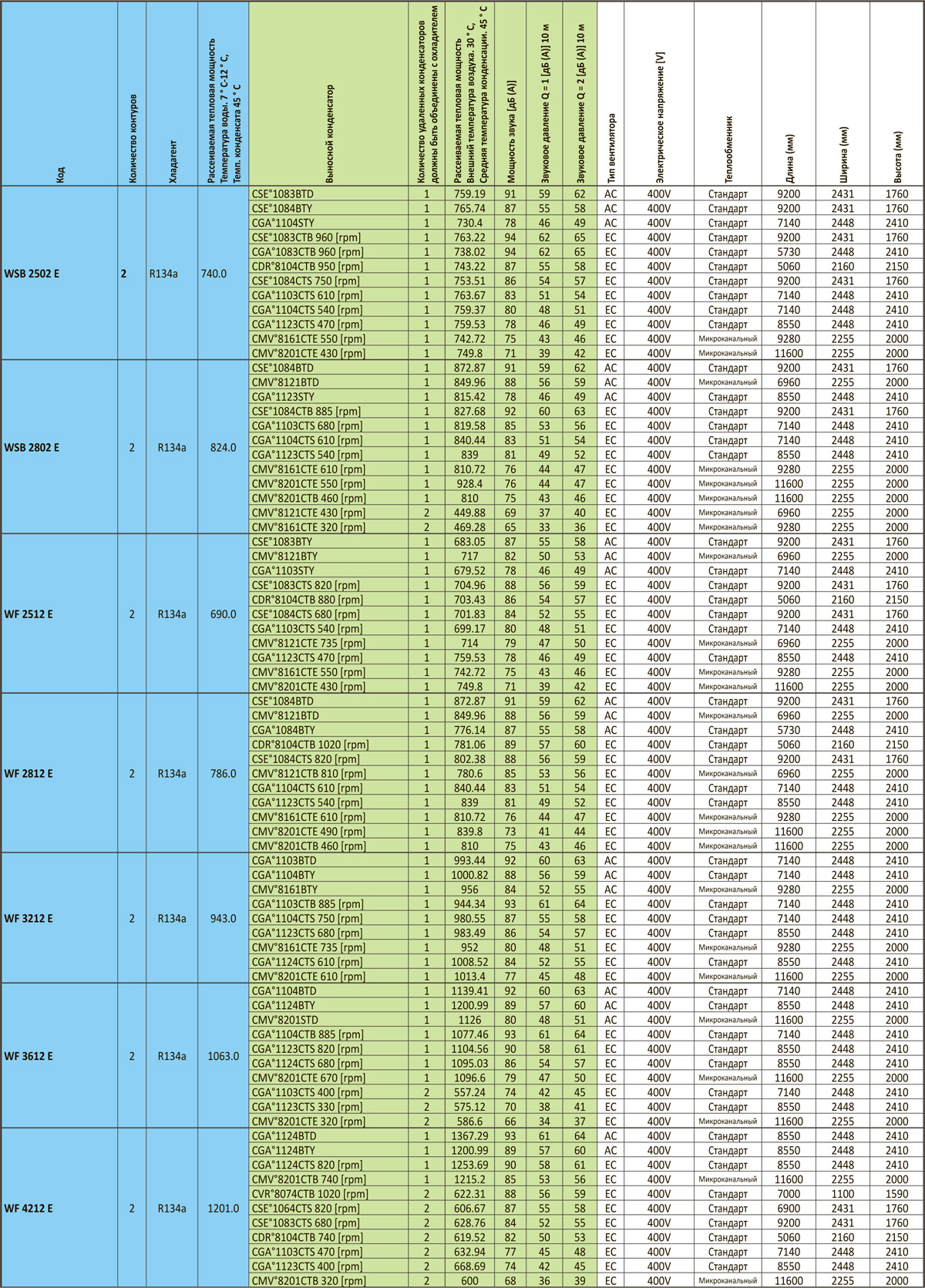

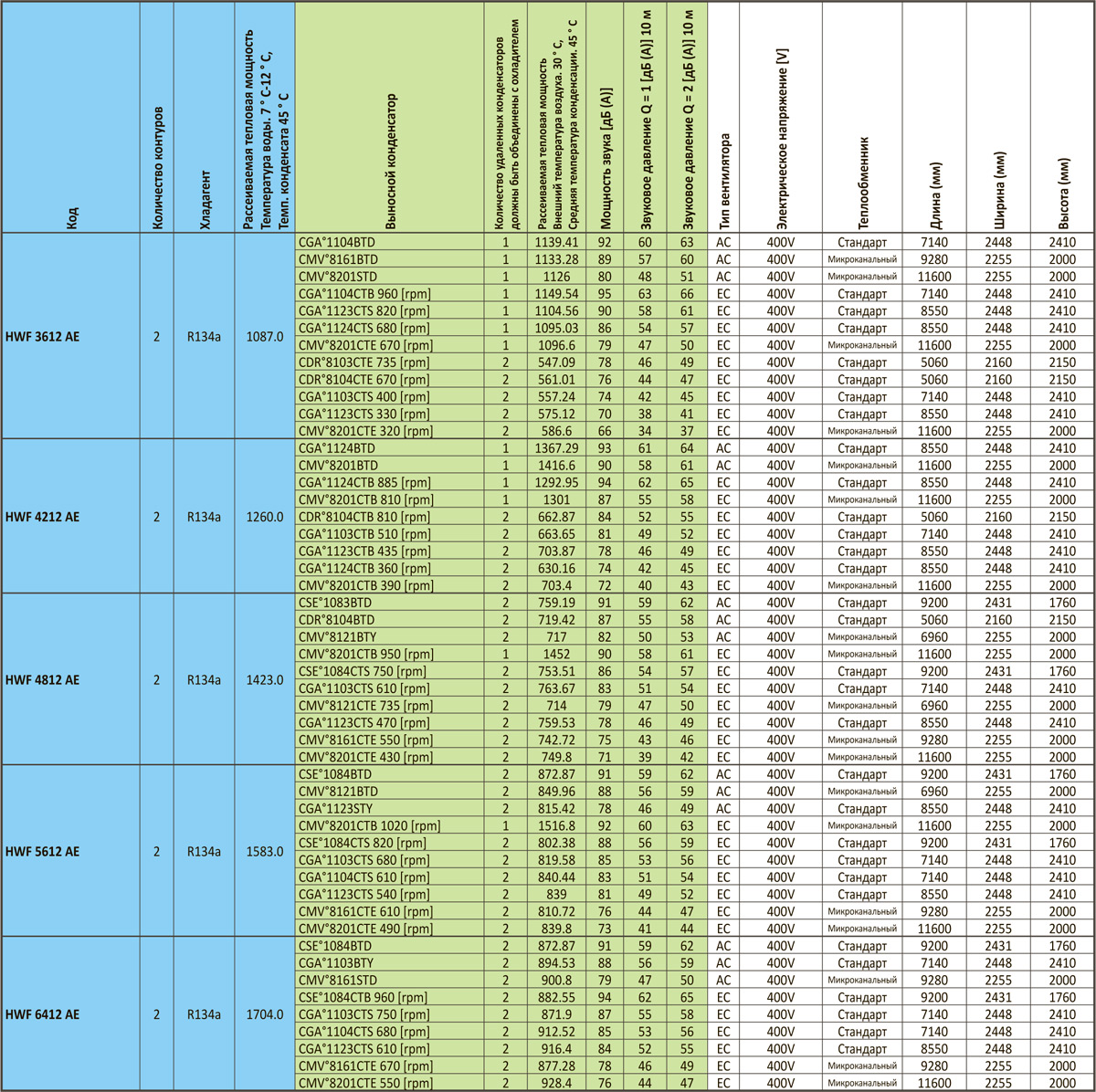

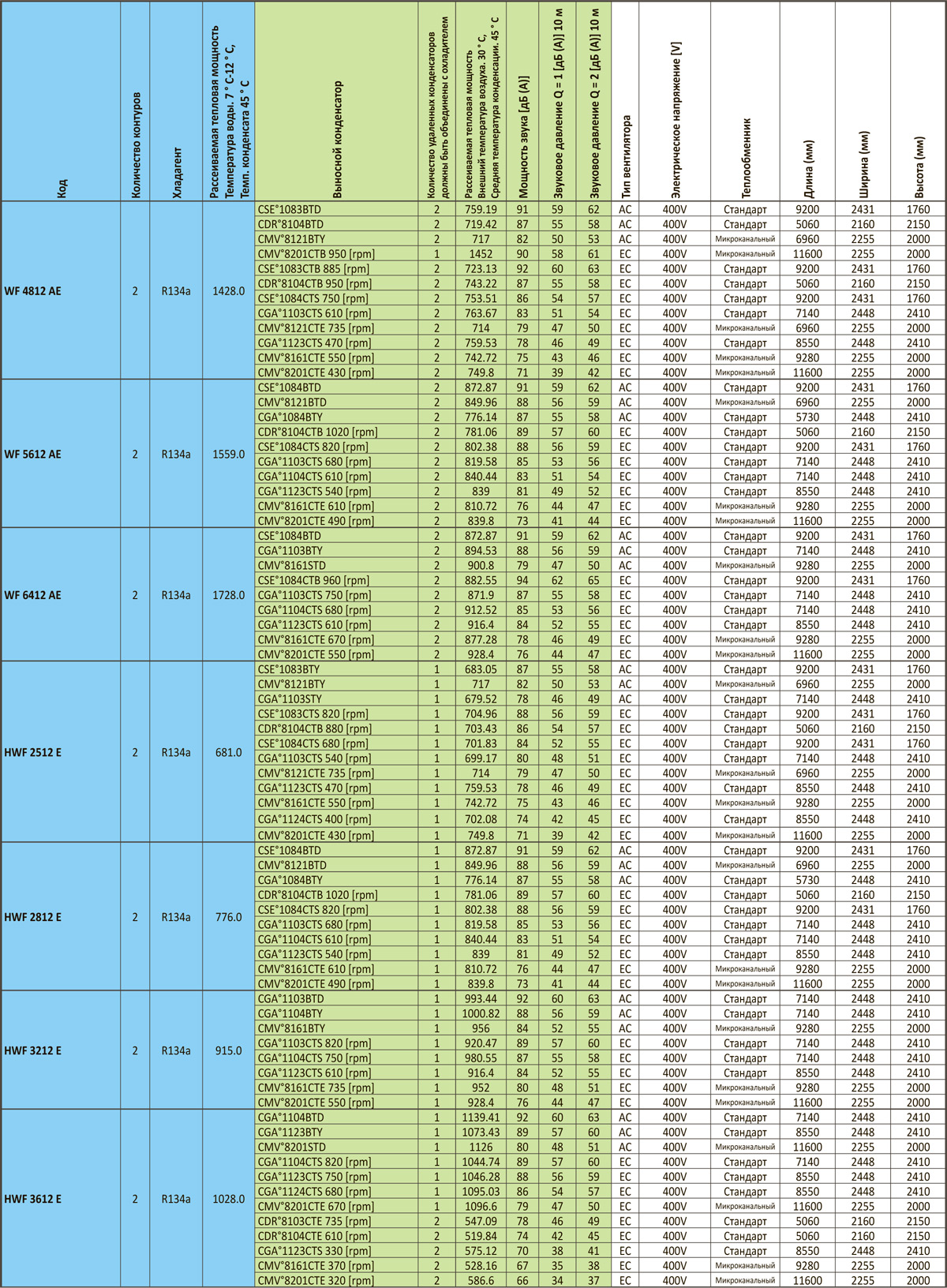

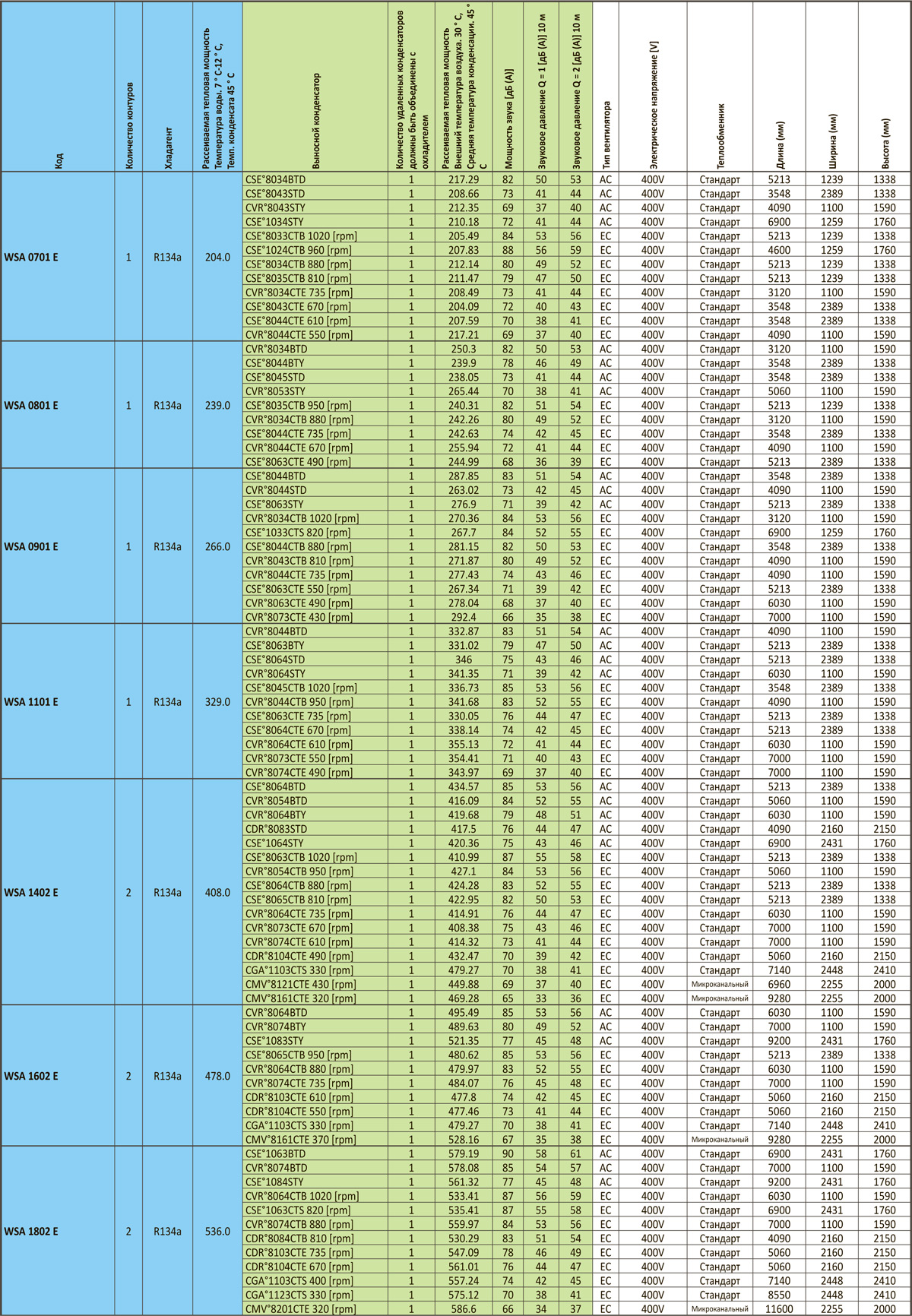

Комбинации
