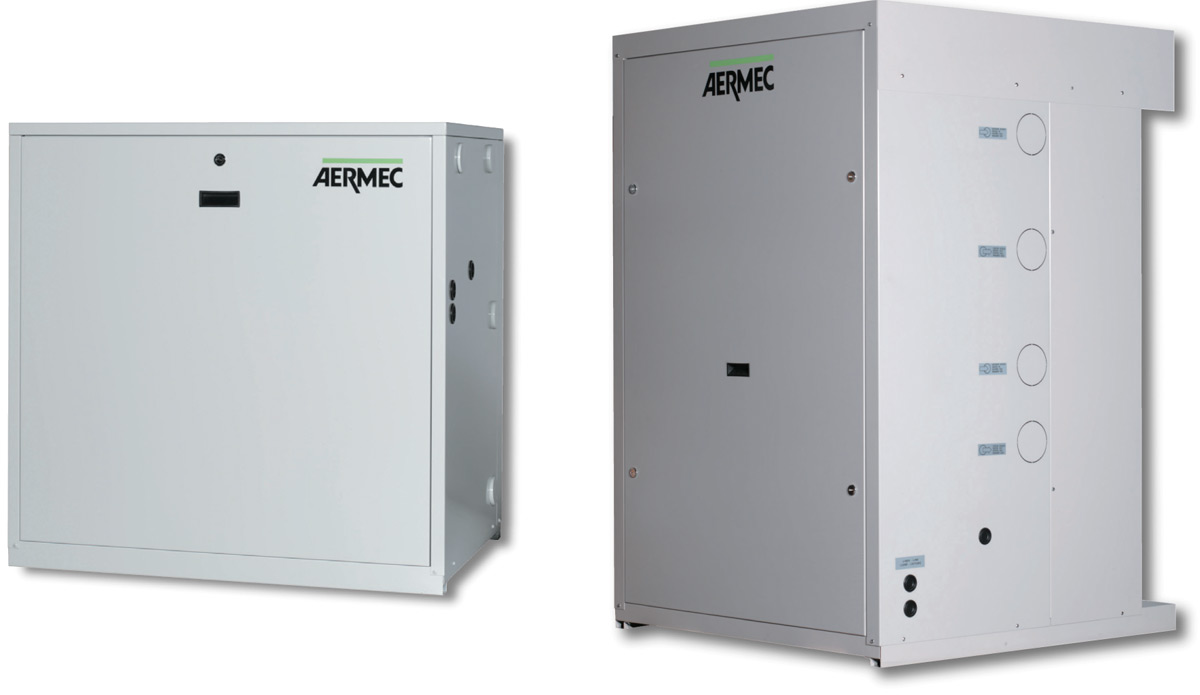

SAP

Гидромодули емкостью от 75 до 3500 литров.

Особенности

• Баки-аккумуляторы, уже укомплектованные водяным насосом, предназначены для использования в сочетании с холодильными машинами; трубопроводные соединения выполняются монтажными организациями.
• Емкость баков соответствует системам Aermec NRL, NSM, NXW и т.д. различных типоразмеров. Тем не менее, баки могут использоваться в комбинациии с любыми другими холодильными машинами.
• Стальной корпус с эпоксидным покрытием, нанесенным с использованием порошковой технологии, гарантирует высокую стойкость по отношению к погодным факторам окружающей среды.
• Центробежные насосы с крыльчаткой из нержавеющей стали.
• Клапан защиты от избыточного давления.
• Термомагнитные размыкатели в цепи электродвигателей насосов.
• Баки SAP 0075 и 0150 могут быть укомплектованы насосами пяти различных моделей, рассчитанными на расход воды до 18000 л/час и на давление до 140 кПа (внутри системы может быть установлено не более двух насосов).
• SAP 0300, 0500, 0501, 0750 и 1000 могут быть укомплектованы насосами восьми различных моделей, рассчитанными на расход воды до 60000 л/час и на давление до 200 кПа (возможна конфигурация системы, включающая резервный насос).
  Бак соответствующего размера выбирается в соответствии с техническими данными производителя.
• SAP 1500, 2500 и 3500 могут быть укомплектованы насосами десяти различных моделей, рассчитанными на расход воды до 200000 л/час и на давление до 300кПа (возможна конфигурация системы, включающая резервный насос). Бак соответствующего размера выбирается в соответствии с техническими данными производителя.

Дополнительное оборудование

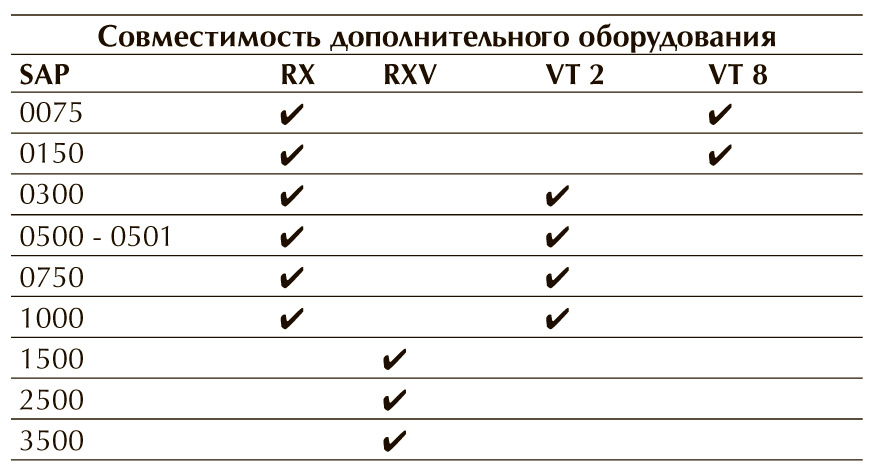

• AVX: AVX выбирается в соответствии с таблицей совместимости оборудования, приведенной в техническом описании.
• RX – RVX: Погружной электронагреватель, монтируемый в имеющемся в баке отверстии и управляемый термостатом. В зимнее время нагреватель предотвращает замерзание воды в баке. Устанавливается в процессе изготовления бака на заводе.
• VT: Вибропоглощающие элементы крепления; четыре таких элемента монтируются внижней части бака.

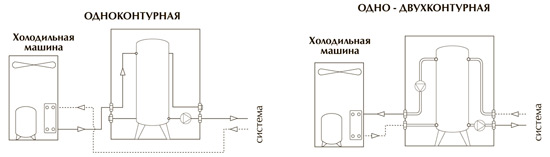

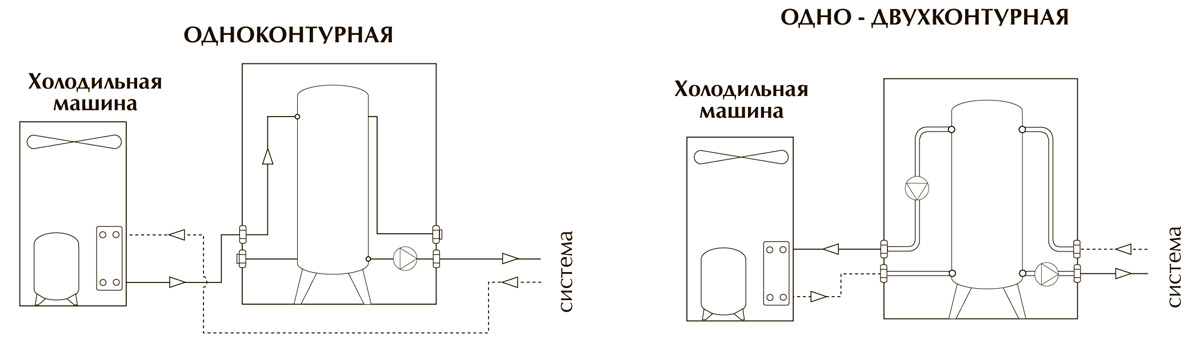

Примеры схем подключения бака

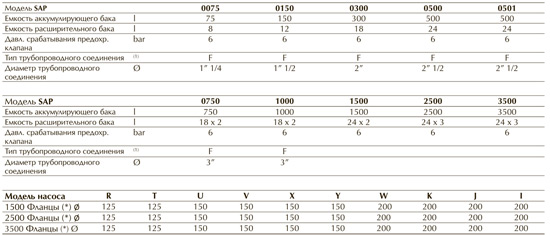

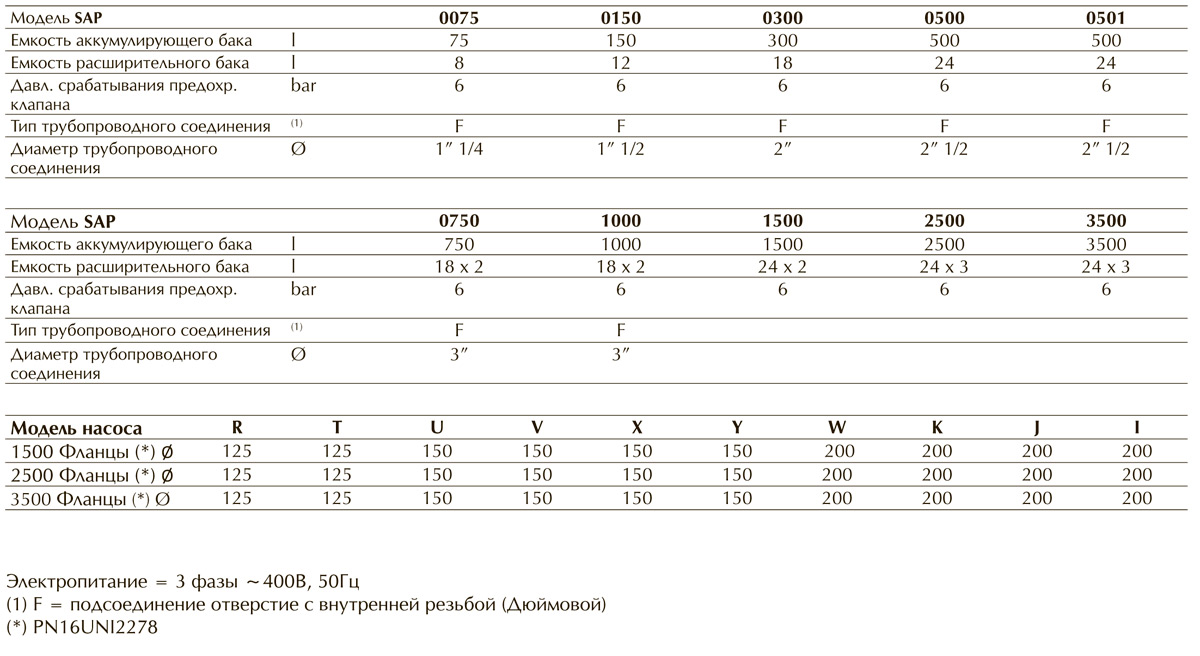

Технические характеристики

Электропитание = 3 фазы ~400В, 50Гц
(1) F = подсоединение отверстие с внутренней резьбой (Дюймовой)
(*) PN16UNI2278

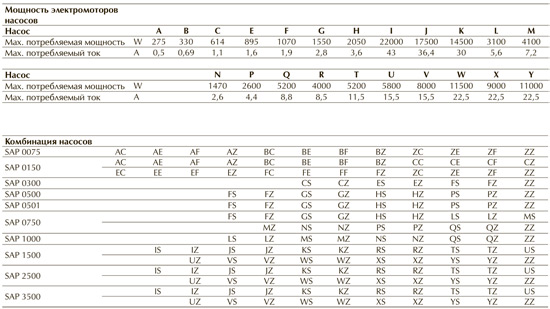

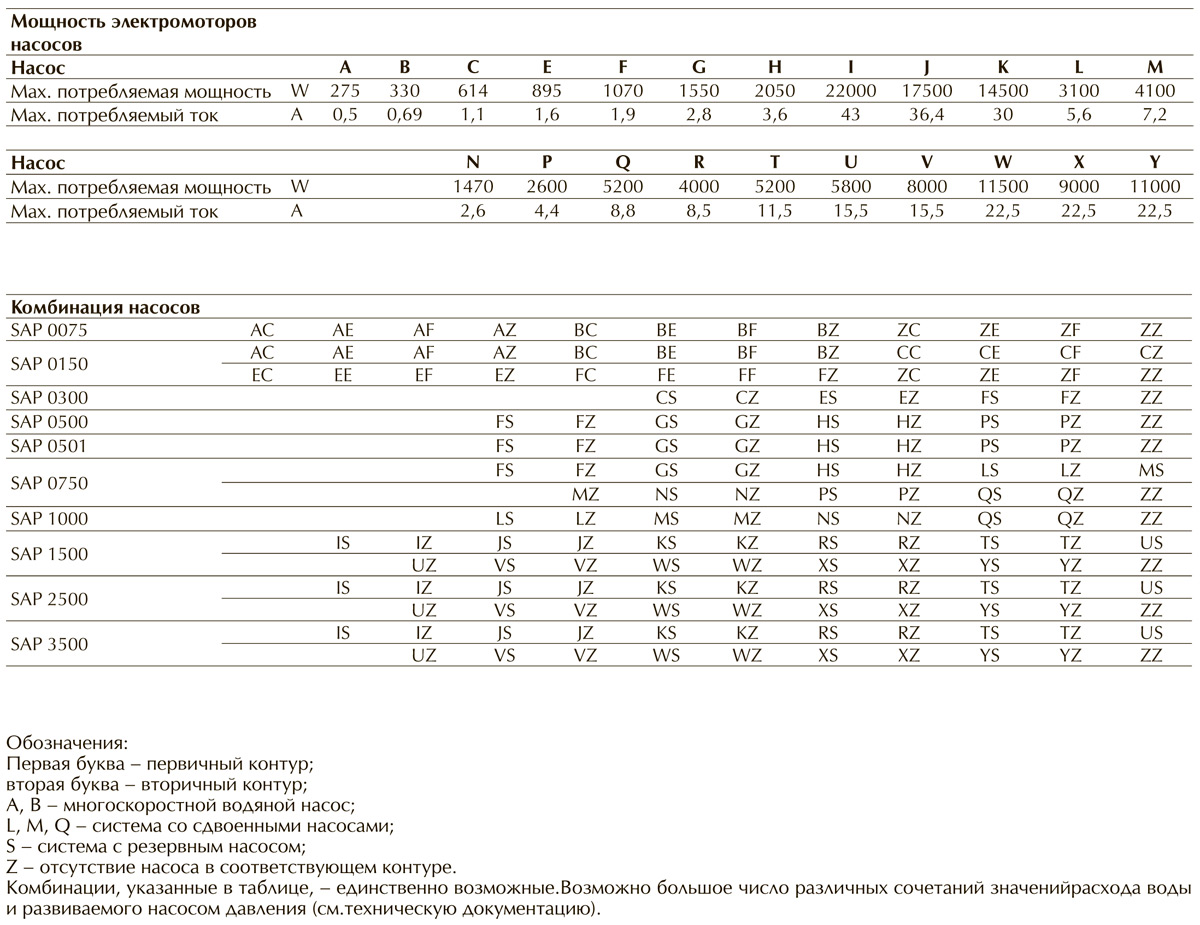

Технические характеристики

Обозначения:
Первая буква – первичный контур;
вторая буква – вторичный контур;
А, В – многоскоростной водяной насос;
L, M, Q – система со сдвоенными насосами;
S – система с резервным насосом;
Z – отсутствие насоса в соответствующем контуре.
Комбинации, указанные в таблице, – единственно возможные.Возможно большое число различных сочетаний значенийрасхода воды и развиваемого насосом давления (см.техническую документацию).

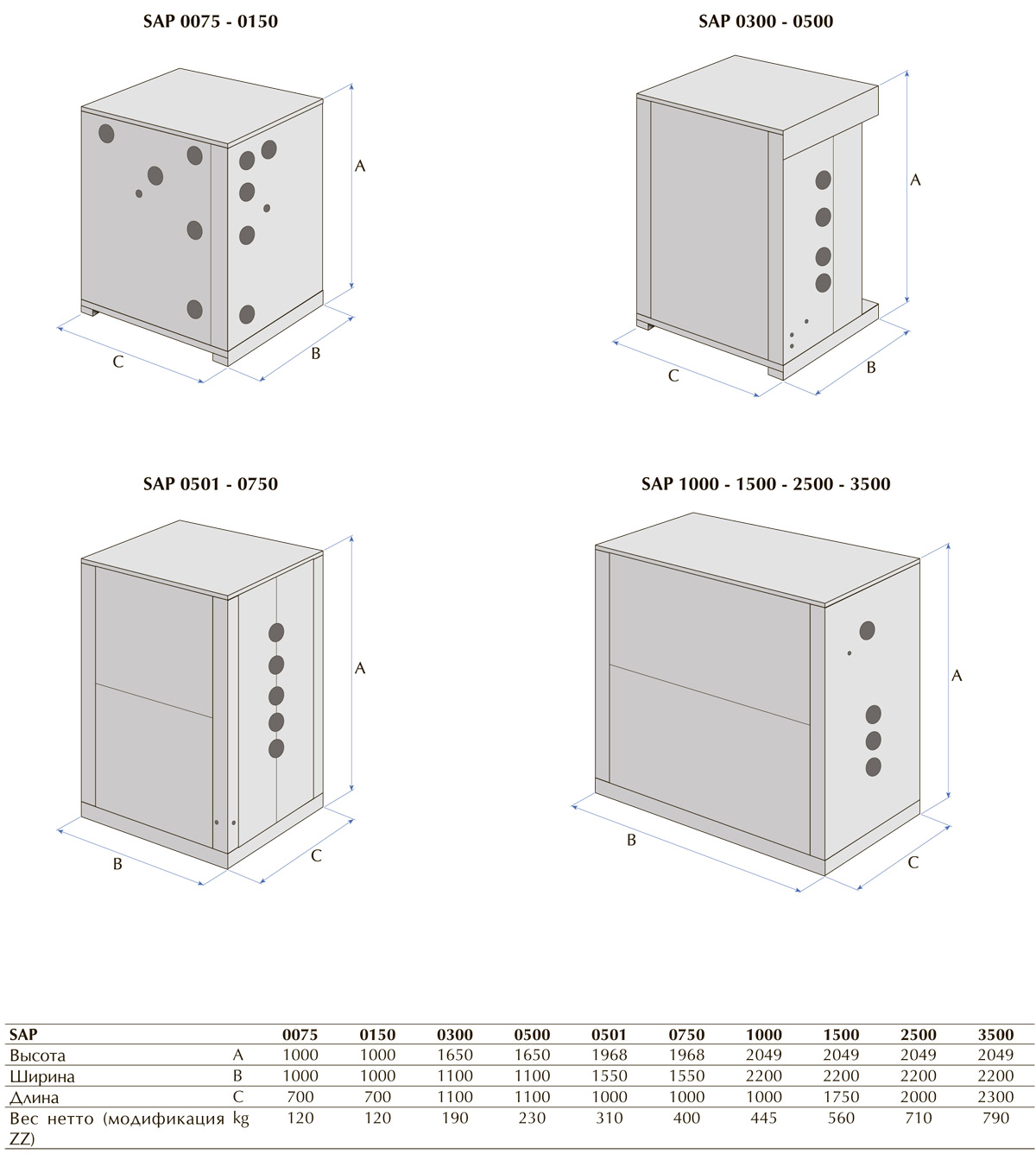

Размеры (mm)
