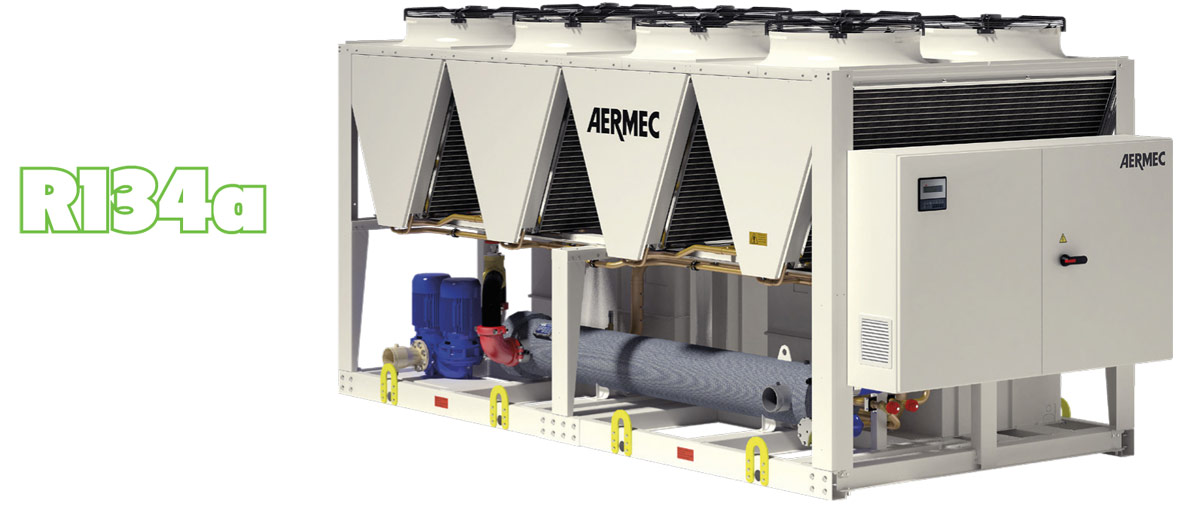

NSM 1402-9603 FC

Воздухо-водяные чиллеры свободного охлаждения для наружной установки
С винтовым компрессором, кожухотрубным теплообменником и осевыми вентиляторами
Холодопроизводительность от 306 кВт до 2028 кВт

  • ВЫСОКАЯ ЭФФЕКТИВНОСТЬ ПРИ НЕПОЛНОЙ НАГРУЗКЕ
  • ЭКОНОМИЯ ЭНЕРГИИ
  • МИКРОКАНАЛЬНЫЙ ТЕПЛООБМЕННИК
  • НОЧНОЙ РЕЖИМ

Особенности

  • Чиллеры NSM Свободного Охлаждения разработаны и изготовлены в соответствии с требованиями для кондиционирования воздуха в жилых / коммерческих зданиях или для удовлетворения потребностей охлаждения на промышленных объектах. Это воздухо-водяные чиллеры свободного охлаждения для наружной установки с винтовым компрессором, кожухотрубным теплообменником и осевыми вентиляторами. Основание, корпус и панели изготовлены из стали, обработаны нержавеющей полиэфирной краской.
    Эти чиллеры так же оснащены системой Свободного Охлаждения, что позволяет работать даже в зимний период или когда температура наружного воздуха ниже температуры воды на выходе из системы.
    В режиме свободного холода (в смешанном режиме - свободный холод+компрессора - или в режиме полного свободного холода) теплоноситель охлаждается непосредственно наружным воздухом, что позволяет уменьшить работу компрессоров вплоть до полной их остановки. Это позволяет значительно экономить электроэнергию.
  • Исполнения:
    NSM_F Свободное Охлаждение
    NSM_Р Свободное Охлаждение плюс
    Рабочий диапазон: Работа до 50 ° C температуры наружного воздуха при полной нагрузке, в зависимости от размера и версии. Для получения более подробной информации обратитесь к программе подбора / технической документации.
  • 2 или 3 фреоновых контура, предназначенных для обеспечения максимальной эффективности при полной нагрузке, при частичной нагрузке и в случаях, если один из контуров останавливается.
  • Все модели оснащены микроканальными алюмимниевыми теплообменниками, что обеспечивает очень высокую эффективность. Это позволяет использовать меньше хладагента по сравнению с традиционными медными теплообменниками.
  • Возможность использования электронного терморегулирующего вентиля приносит значительные выгоды в энергопотреблении машины, в частности, когда чиллер работает при частичных нагрузках. Он поставляется в стандарте для типоразмеров 5202-6402 и 8403-9603, для остальных типоразмеров доступен только в качестве опции.
  • Дифференциальное реле давления в стандартной поставке
  • Двухходовые клапаны в водяном контуре для включения режима свободного холода
  • Регулятор оборотов вентилятора DCPX в стандартной поставке. Это устройство позволяет поддерживать давление конденсации даже при низких температурах воздуха, в режиме свободного холода, за счет уменьшения расхода воздуха, тем самым уменьшая потребление электроэнергии
  • Регулирование с помощью микропроцессора, позволяет частично отключать модули конденсатора и максимизировать эффективность, даже в смешанном режиме (Свободный холод+компрессоры).
    • Система управления включает в себя устройство регистрации ошибок.
    • Наличие программируемого таймера позволяет устанавливать временные интервалы работы, а так же вторую уставку
    • Контроль температуры происходит с интегральной пропорциональной логики, на основе температуры воды на выходе.
    • Ночной режим: можно установить бесшумный профиль работы.
    • Идеально подходит для работы в ночное время, так как это гарантирует акустический комфорт в вечернее время, и высокую эффективность во время большой нагрузки.

Дополнительное оборудование

  • AER485P1: RS-485 интерфейс для контроля за системами согласно протоколу MODBUS.
  • AERWEB300: опция AERWEB обеспечивающая дистанционное управление работой холодильных машин с помощью персонального компьютера и интернет соединения через стандартный браузер; 4 версии:
    • AERWEB300-6: веб-сервер для дистанционного управления максимум 6 установками через интерфейс RS485;
    • AERWEB300-18: веб-сервер для дистанционного управления максимум 18 установками через интерфейс RS485;
    • AERWEB300-6G: веб-сервер для дистанционного управления максимум 6 установками через интерфейс RS485 со встроенным модемом GPRS;
    • AERWEB300-18G: веб-сервер для дистанционного управления максимум 18 установками через интерфейс RS485 со встроенным модемом GPRS.
  • PRV3: Пульт дистанционного управления функция михолодильной машины.
  • MULTICHILLER_PCO: Система управления, предназначенная для включения/выключения отдельных холодильных машин, входящих в единую систему и подключенных параллельно. При этом поддерживается постоянный расход воды во всех испарителях.
  • AVX: Вибропоглащающие опоры корпуса. Выбираются в соответствии стаблицей совместимости дополнительного оборудования.
  • Дополнительные устройства, устанавливаемые только на заводе-изготовителе
  • KRS: Электронагреватель испарителя.
  • KRSDES/KRSREC: Электронагревательные элементы испарителя и рекуператора.
  • RIFNS: Система перефазировки электромотора.Подключается параллельно электромотору и служит для снижения потребляемого тока примерно на 10%.
  • GP: Решетка для внешней защиты змеевика конденсатора от случайных механических поврежденийи ударов града.
  • AK: АКУСТИЧЕСКИЙ КОМПЛЕКТ (только для исполнений E/N): Позволяет дополнительно снизить шум чиллера. Необходимость комплектации чиллера такой системой указывается при заказе; устанавливается на заводе-изготовителе.

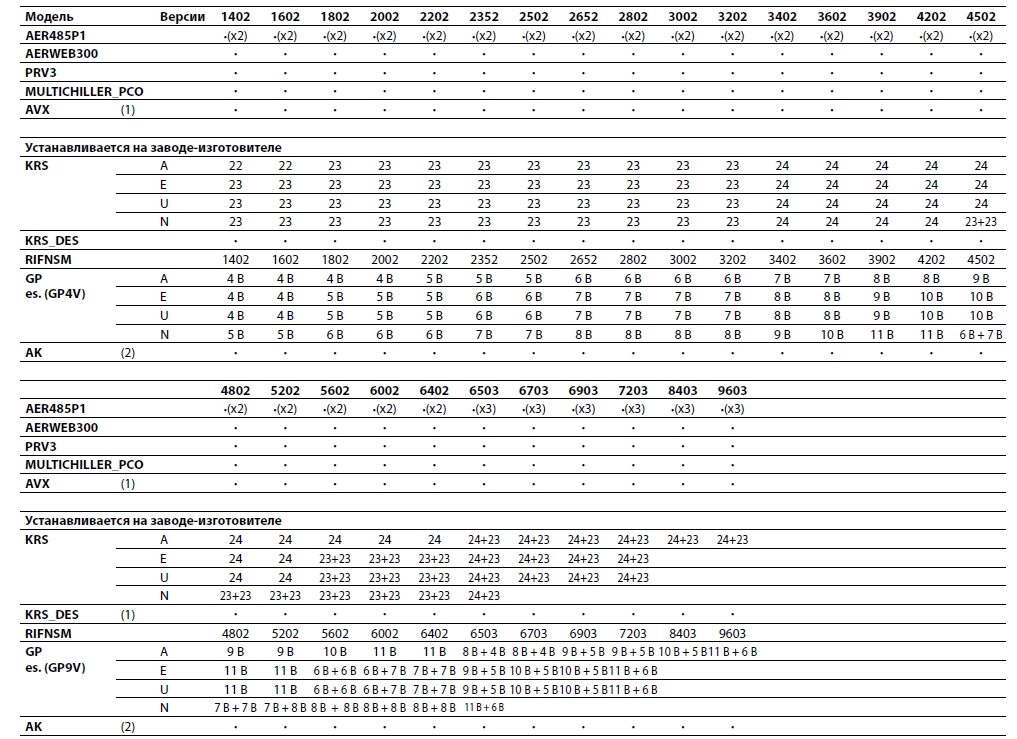

Совместимость дополнительного оборудования

(1) Совместимость опций должна быть определена дополнительно
(2) Дополнительные устройства, предназначенные только для исполнений “E/N” с низким уровнем шума
(x2) число в скобках обозначает количество для заказа

Выбор модификации

Комбинируя многочисленные варианты можно подобрать такую модель, которая наиболее полно отвечает требованиям заказчика.

Поле Описание
1,2,3 NSM
4,5,6,7 Типоразмер
1402-1602-1802-2002-2202-2352-2502-2652-2802-3002-3202 (двухконтурная)
3402-3602-3902-4202-4502-4802-5202-5602-6002-6402 (двухконтурная)
6503-6703-6903-7203-8403-9603 (трехконтурная)
8 Диапазон работы
° Стандартный ° (температура производимой воды до 4 ° С)
Y Низкая температура (температура производимой воды от + 4 ° C -6 ° C) (4)
X электронный термостатический клапан (температура производимой воды до 4 ° С) (5)
Z Низкая температура, электронный терморегулирующий клапан (температура производимой воды от + 4 ° C -6 ° C) (4)
9 Модель
F Свободное Охлаждение
P Свободное Охлаждение Плюс (5)
10 Рекуперация тепла
° Без рекуперации
D С пароохладителем
11 Модификация
A Повышенной эффективности
E Повышенной эффективности, с низким уровнем шума
U Сверхвысокой эффективности
N Сверхвысокой эффективности, с низким уровнем шума
12 Теплообменник
° Алюминиевый микроканальный
O Алюминиевый микроканальный, с покрытием, нанесенным методом электрофореза
R Медный
S Из луженой меди
V Эпоксидное покрытие (только для теплообменника свободного охлаждения)
13 Вентиляторы
° Стандартные
J Инвертор
14 Электропитание
° 400В/3 фазы/50Гц с предохранителями
2 230В/3 фазы/50Гц с предохранителями (8)
4 230В/3 фазы/50Гц с выключателями
5 500В/3 фазы/50Гц с предохранителями (9)
8 400В/3 фазы/50Гц с выключателями
9 500В/3 фазы/50Гц с выключателями (9)
15-16 Насосный агрегат
00 Без насосного агрегата
PA Водяной насос (насос A)
PB Водяной насос (насос B)
PC Водяной насос (насос C)
PD Водяной насос (насос D)
PE Водяной насос (насос E)
PF Водяной насос (насос F)
PG Водяной насос (насос G)
PH Водяной насос (насос H)
PI Водяной насос (насос I)
PJ Водяной насос (насос J)
FROM Водяной насос (насос A и резервный насос)
DB Водяной насос (насос B и резервный насос)
DC Водяной насос (насос C и резервный насос)
DD Водяной насос (насос D и резервный насос)
DE Водяной насос (насос E и резервный насос)
DF Водяной насос (насос F и резервный насос)
DG Водяной насос (насос G и резервный насос)
DH Водяной насос (насос H и резервный насос)
DI Водяной насос (насос I и резервный насос)
DJ Водяной насос (насос J и резервный насос)
Водяные теплообменники Свободного Охлаждения Алюминиево медный
Алюминиево медный , с покрытием, нанесенным методом электрофореза
Медный
Из луженой меди
Эпоксидное покрытие (только для теплообменника свободного охлаждения)
Параллельная работа насосов TF Сдвоенный насос (насос F)
TG Сдвоенный насос (насос G)
TH Сдвоенный насос (насос H)
TI Сдвоенный насос (насос I)
TJ Сдвоенный насос (насос J)

(3) Типоразмеры 5002÷6402 и 8403÷9603 поставляются только с электронным расширительным вентилем
(4) Опции D не совместимы с опциями Y/Z
(5) Машина в режиме Свободного Охлаждения плюс может иметь теплообменник только в версии “°” и “O”
(6) Питание 230В/3 фазы/50Гц только для типоразмеров 1402÷2202
(7) Питание 500В/3 фазы/50Гц только для типоразмеров 1402÷3202

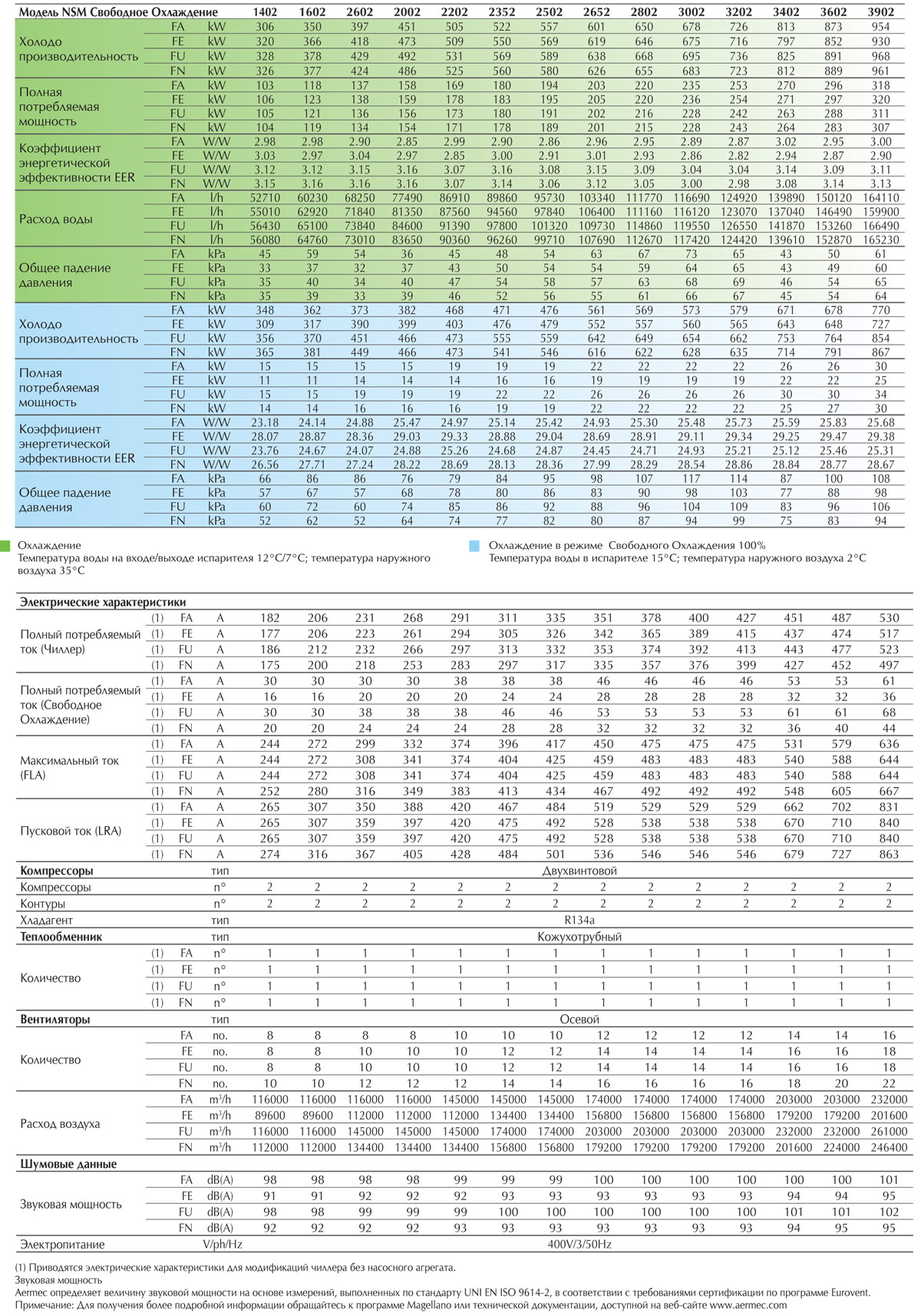

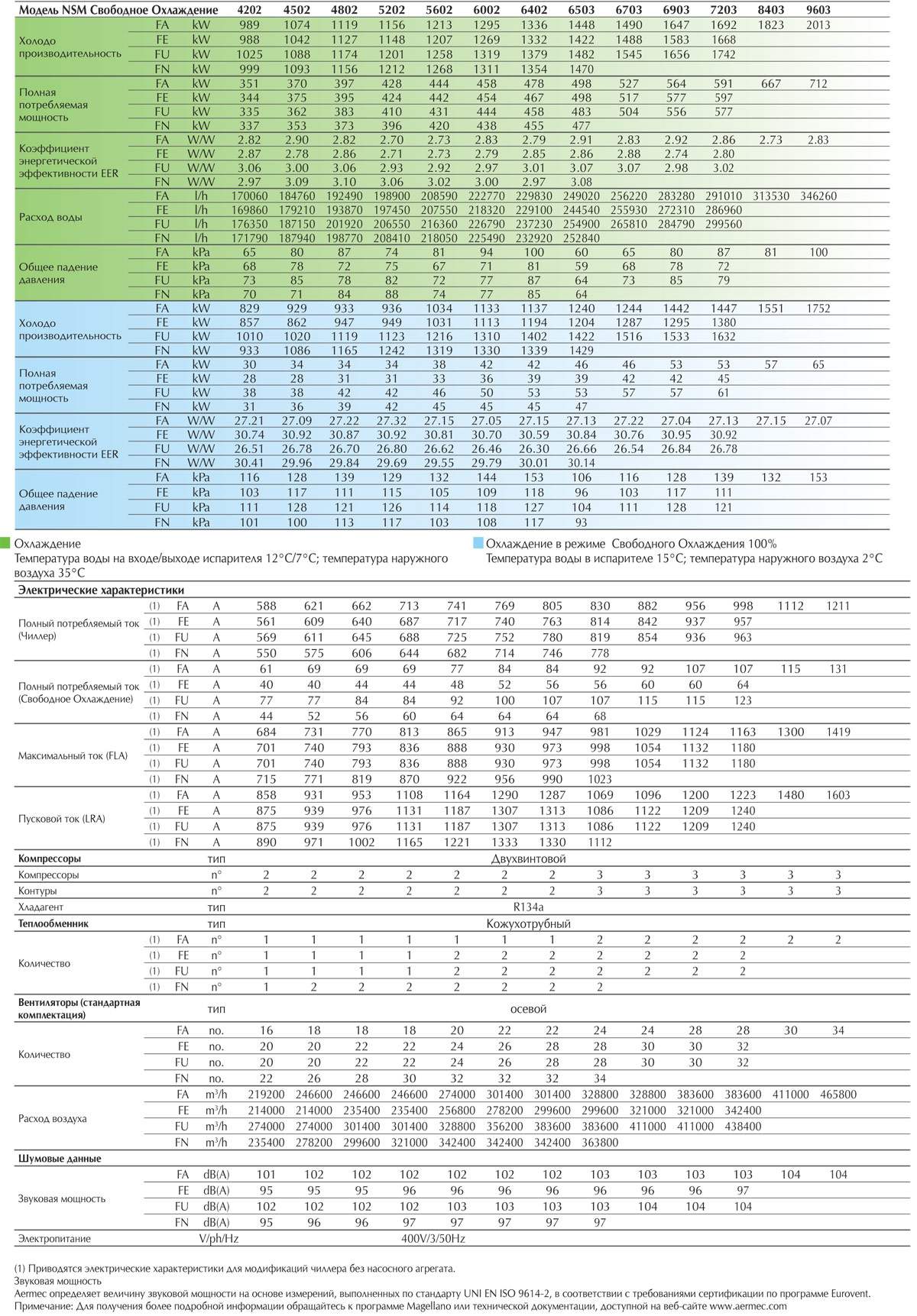

Технические характеристики

(1) Приводятся электрические характеристики для модификаций чиллера без насосного агрегата.
Звуковая мощность
Aermec определяет величину звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2, в соответствии с требованиями сертификации по программе Eurovent.
Примечание: Для получения более подробной информации обращайтесь к программе Magellanо или технической документации, доступной на веб-сайте www.aermec.com

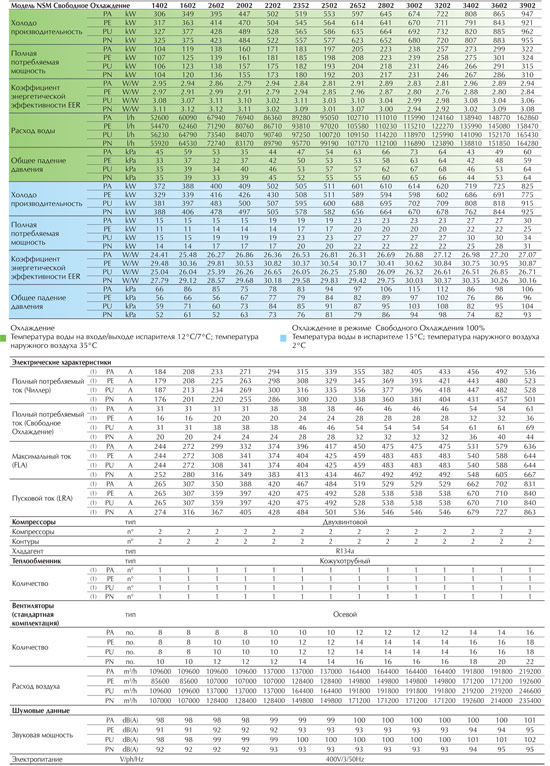

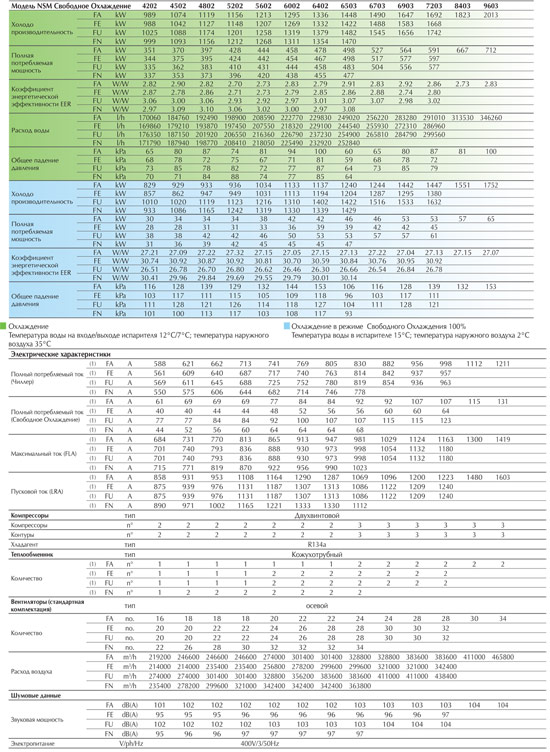

Технические характеристики

(1) Приводятся электрические характеристики для модификаций чиллера без насосного агрегата.
Звуковая мощность
Aermec определяет величину звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2, в соответствии с требованиями сертификации по программе Eurovent.
Примечание: Для получения более подробной информации обращайтесь к программе Magellanо или технической документации, доступной на веб-сайте www.aermec.com

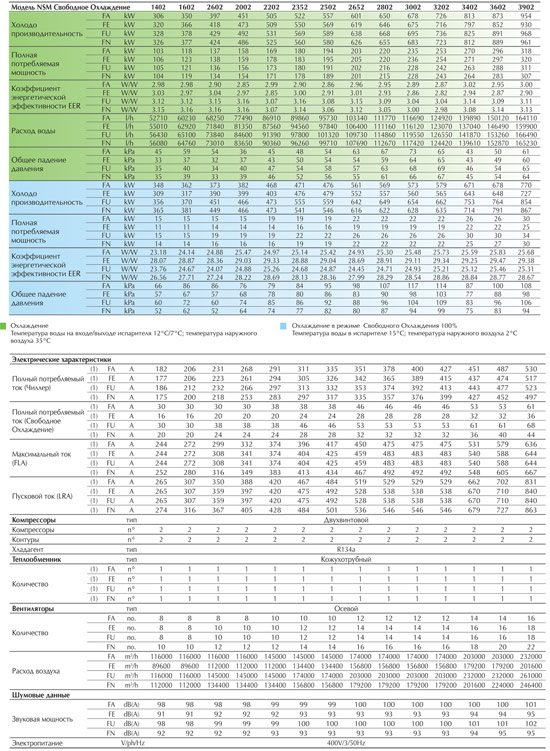

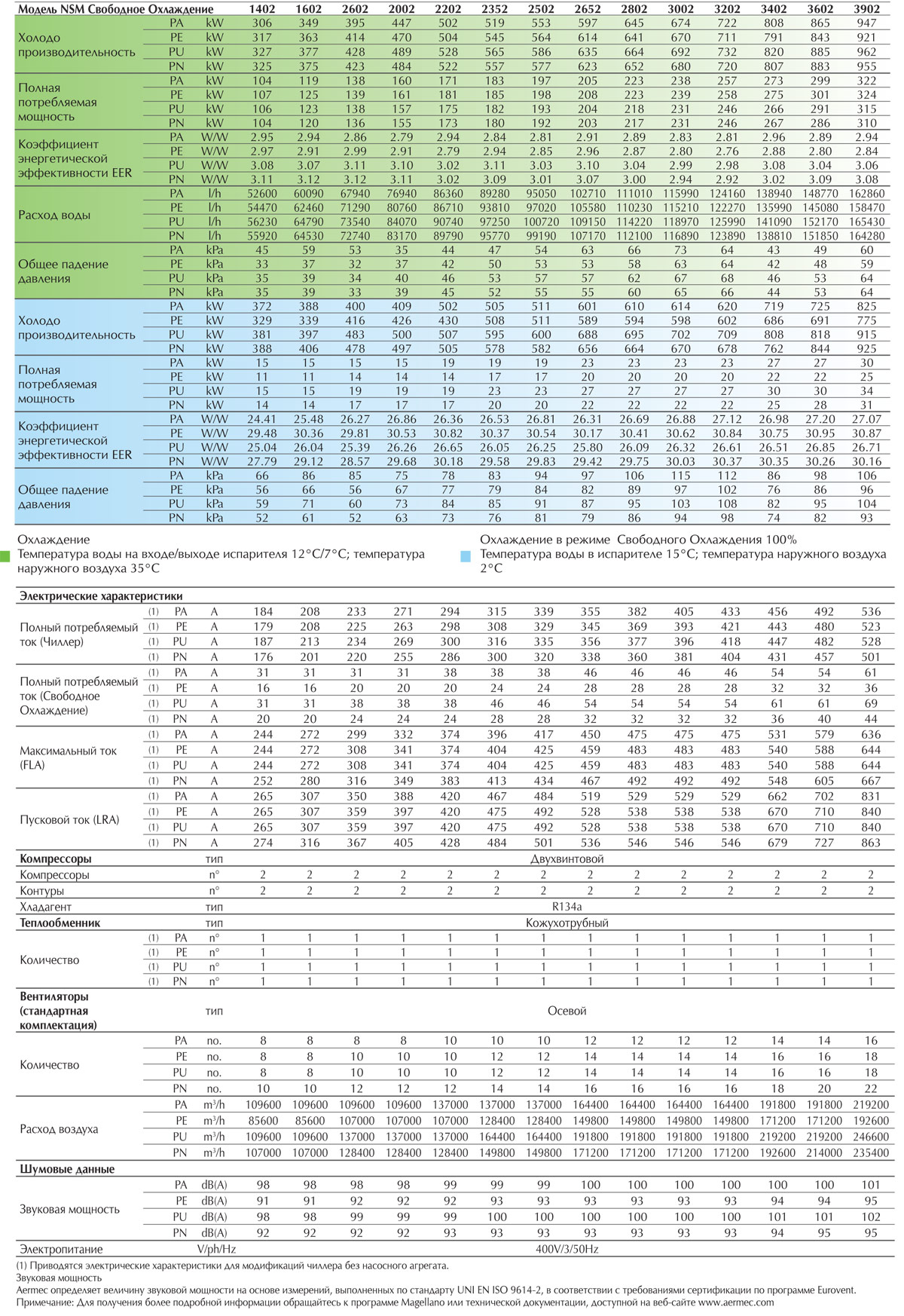

Технические характеристики

(1) Приводятся электрические характеристики для модификаций чиллера без насосного агрегата.
Звуковая мощность
Aermec определяет величину звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2, в соответствии с требованиями сертификации по программе Eurovent.
Примечание: Для получения более подробной информации обращайтесь к программе Magellanо или технической документации, доступной на веб-сайте www.aermec.com

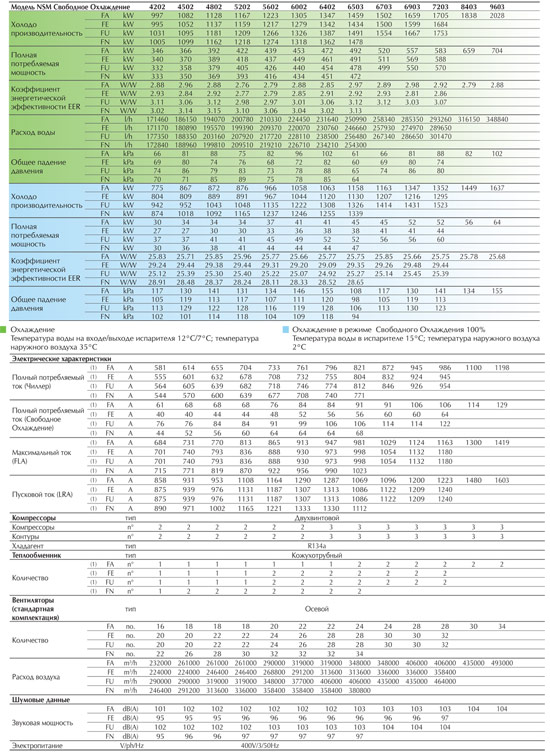

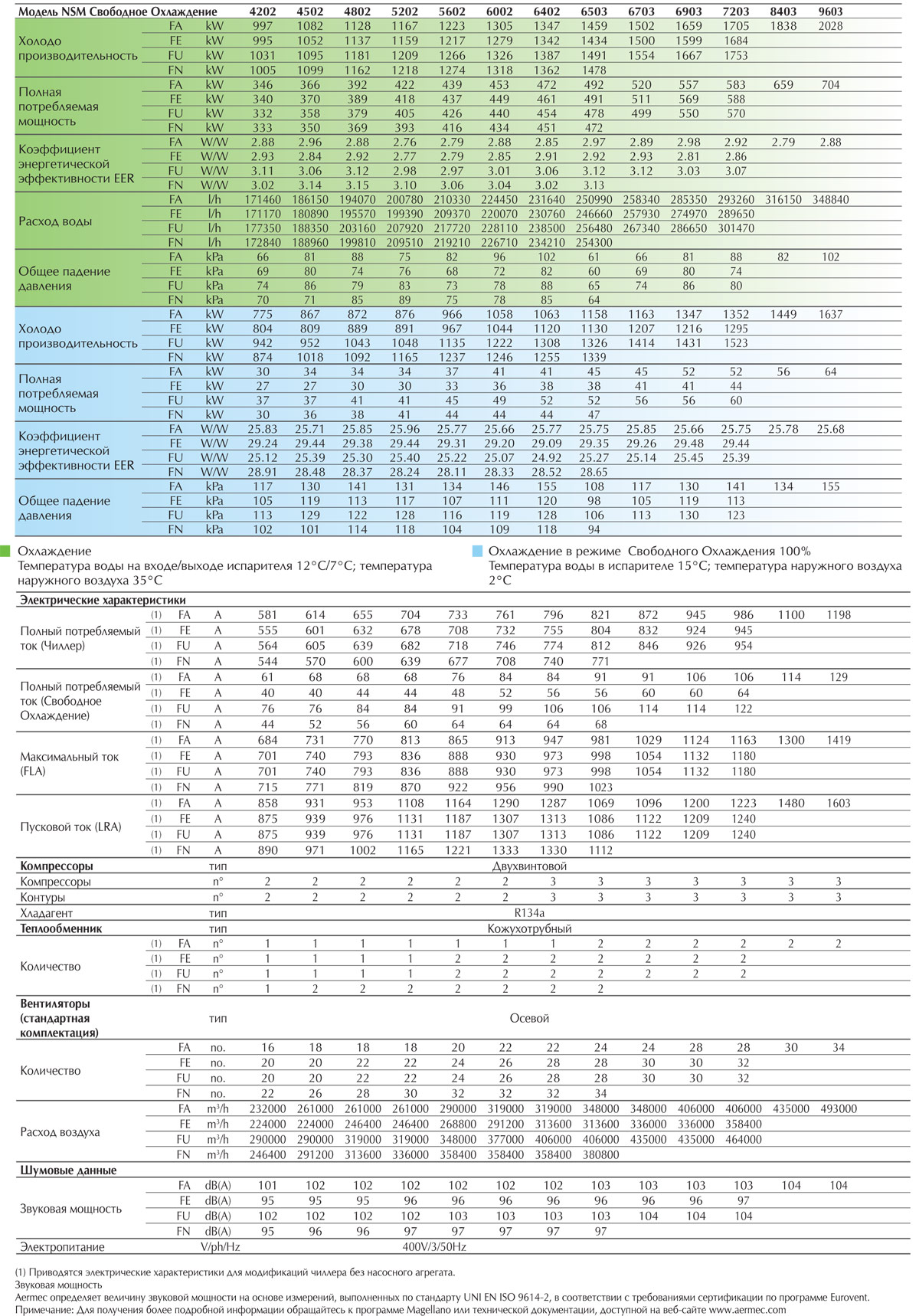

Технические данные

(1) Приводятся электрические характеристики для модификаций чиллера без насосного агрегата.
Звуковая мощность
Aermec определяет величину звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2, в соответствии с требованиями сертификации по программе Eurovent.
Примечание: Для получения более подробной информации обращайтесь к программе Magellanо или технической документации, доступной на веб-сайте www.aermec.com

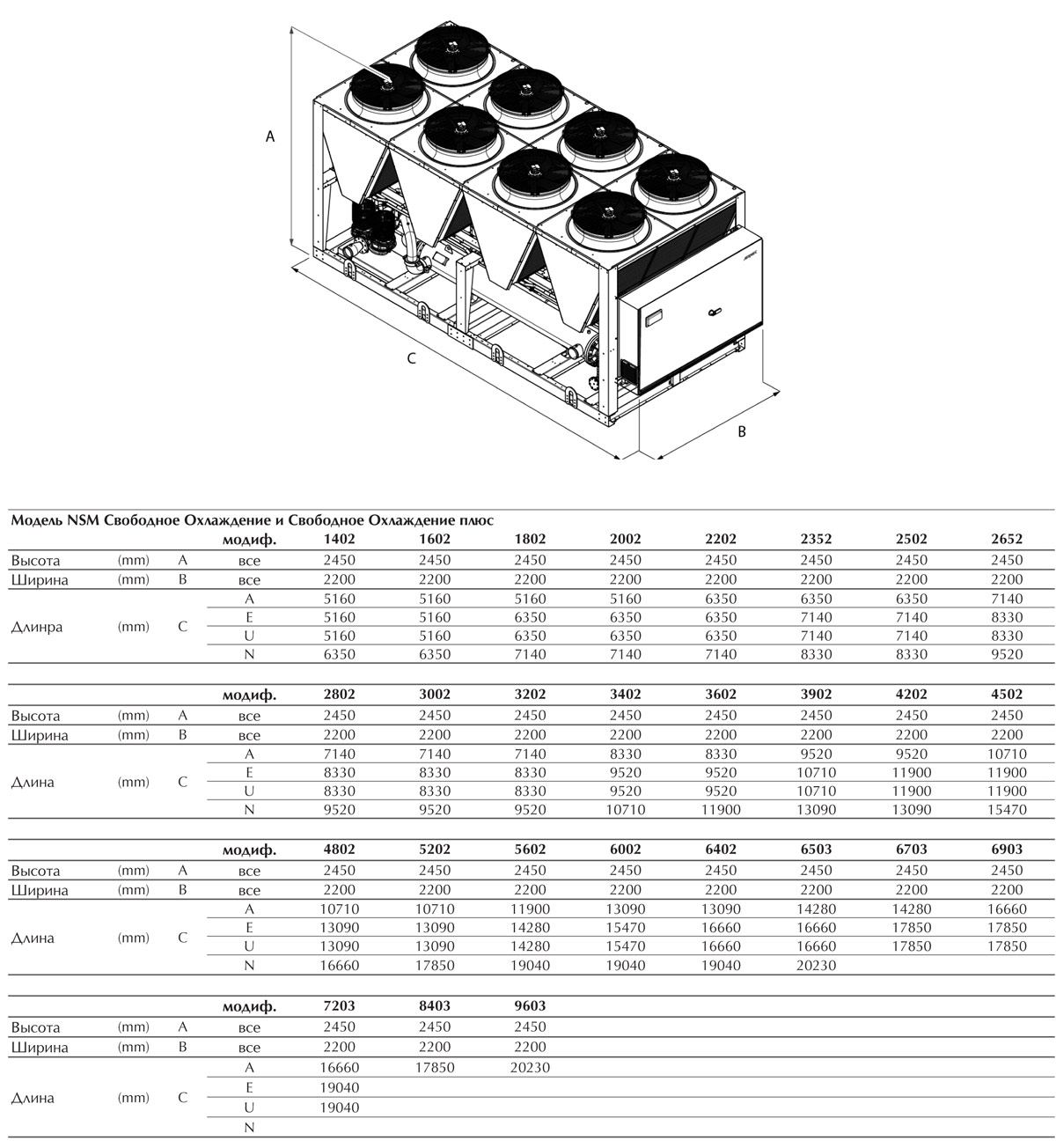

Размеры
