NRV 0550F

Чиллеры воздушного охлаждения для наружной установки с режимом Фрикулинг
Спиральные компрессоры, испаритель и осевые вентиляторы
Холодопроизводительность от 108 кВт

  • МИКРОКАНАЛЬНЫЙ КОНДЕНСАТОР
  • ЛЕГКО И БЫСТРО УСТАНОВЛИВАЕМЫЙ КОМПАКТНЫЙ МОДУЛЬ
  • НАДЕЖНОСТЬ И МОДУЛЬНОСТЬ


Особенности

NRV состоит из независимых модулей , каждый из которых имеет мощность 108 кВт. Максимально можно собрать вместе 9 модулей и получить холодопроизводительность 972 кВт. Каждый отдельный модуль представляет собой чиллер наружной установки для производства охлажденной воды с высокоэффективными спиральными компрессорами, осевыми вентиляторами, микроканальными конденсаторами, пластинчатым испарителем. В установках с пароохладителем существует также возможность производства горячей воды. Основание, корпус и боковые панели изготовлены из оцинкованной стали, обработанной антикоррозийной полиэфирной краской. В систему NRV можно подключить до 9 чиллеров. Таким образом, холодопроизводительность может быть увеличена с течением времени просто и доступно. Теплообменник фрикулинга используется, когда появляется необходимость в охлаждении в холодный период года или когда температура наружного воздуха ниже, чем температура холодоносителя в системе. При этом возможен режим совместной работы: Фрикулинг + компрессорное охлаждение. Тогда, по мере увеличения мощности охлаждения от фрикулинга, уменьшается мощность от компрессоров. Тем самым обеспечивая экономию энергии.

Версии

  • NRV_FA Высокая эффективность
  • NRV_FE Высокая эффективность, низкошумная

Рабочий диапазон: до 46 °C температуры наружного воздуха при полной нагрузке.

  • NRV имеет в своём составе холодильный контур. Возможность объединения и управления несколькими независимыми модулями, как если бы они были единым блоком, обеспечивают максимальную производительность при полной нагрузки, и даже при частичной нагрузке, благодаря пошаговой производительности, которая увеличиваются по мере увеличения количества объединённых модулей. Тем самым обеспечивается гибкость и адаптация к фактическим требованиям системы.
  • Контрольная панель в каждом модуле и логика управления позволяет каждому модулю работать вместе с другими, обеспечивая непрерывность, даже если один или несколько модулей выйдут из строя. Модульность важна, когда требуется резервирование, поскольку это позволяет обеспечить более безопасную конструкцию системы и повысить надежность.
  • Модули просты в установке и соединены друг с другом гидравлически посредством быстроразъёмных соединений типа «Victaulic».
  • В модуле чиллера используются алюминиевые микроканальные конденсаторы, что обеспечивает очень высокий уровень эффективности. Эти теплообменники позволяют использовать меньше хладагента по сравнению с традиционными медно- алюминиевыми конденсаторами
  • NRV уже оснащен фильтром для воды, дифференциальным реле давления и шаровыми кранами, необходимыми для отключения гидравлического контура и для обслуживания: например, при очистке фильтров.
  • Управление осуществляется с помощью контроллера и панели с ЖК-дисплеем. Имеется возможность выбора языка меню. Автоматическое сохранение журнала аварий.
    • Программируемый таймер может быть использован для задания интервалов работы а также для задания второй точки уставки, если это необходимо
    • Терморегулирование происходит с интегральной пропорциональной логикой, основанной на температуре выходящей воды
    • Ночной режим: этот режим обеспечивает бесшумную работу машины. Он идеально подходит для использования в ночное время, это гарантирует меньше шума одновременно с высокой производительностью при высоких нагрузках

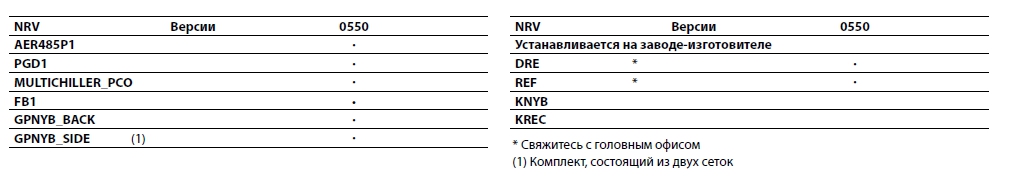

Дополнительное оборудование

  • AER485P1: Интерфейс стандарта RS-485 для систем диспетчеризации с использованием протокола MODBUS
  • PGD1: Дистанционная проводная панель управления. Отображает параметры работы и индикацию аварий.
  • MULTICHILLER: Система управления, предназначенная для включения/выключения отдельных холодильных машин, входящих в единую систему и подключенных параллельно. При этом поддерживается постоянный расход воды во всех испарителях
  • FB1: Воздушный фильтр для микро-канального конденсатора. Состоит из корпуса и алюминиевой микроструктурированной сетки с чрезвычайно низкими потерями напора.
  • GPNYB_BACK: Комплект из 1 защитной сетки для торца чиллера.
  • GPNYB_SIDE: Комплект из 2 защитных сеток для боковых сторон чиллера.

Устанавливается на заводе-изготовителе

  • DRE: Система плавного пуска, позволяет снижать пусковые токи (примерно на 30% для одноконтурных машин, на 26% для двухконтурных машин и на 22% для трёхконтурных). Доступна только для питания 400В ~3ф.
  • RIF: Токовый фазовый компенсатор. Подключается параллельно с обмотками электромотора, позволяя при этом снижать потребляемый ток примерно на 10%. Устанавливается на заводе- изготовителе, поэтому необходимость установки такой системы должна быть отражена в заказе на поставку оборудования.
  • KNYB: Заглушки для гидравлического коллектора
  • KREC: Комплект для переноса электропитания на противоположную сторону (см. документацию).

Совместим с системой управления VMF. Пожалуйста, обращайтесь к соответствующей документации.

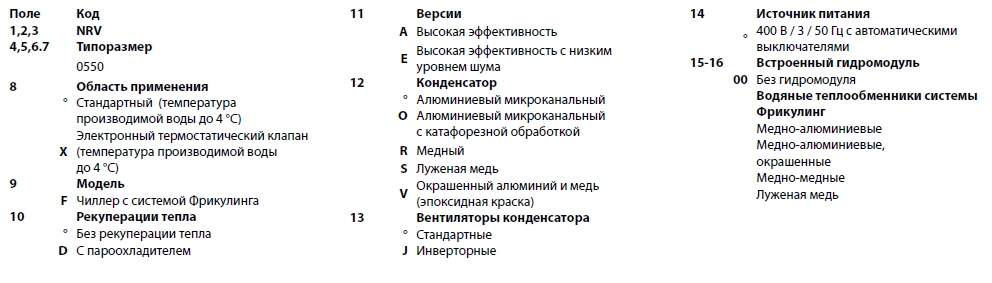

Описание кодировки

Оперируя различными вариантами можно подобрать такую модель, которая наиболее точно соответствует требованиям заказчика.

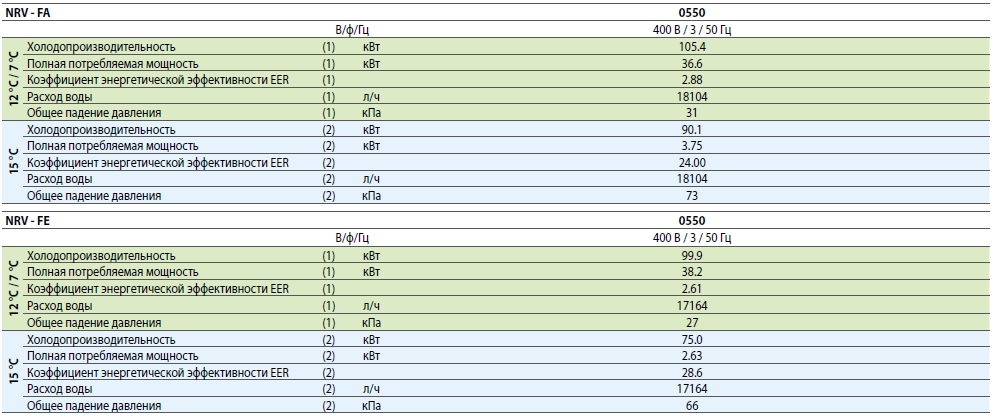

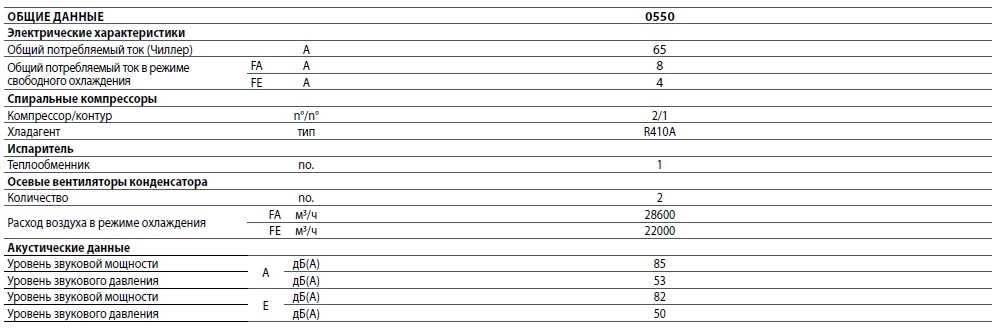

Технические данные

(1) Температура воды в испарителе 12 °С/ 7 °С; температура наружного воздуха 32 °С; Температура воды в испарителе 15 °С; температура наружного воздуха 2 °С
Звуковая мощность
Aermec определяет величину звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2 в соответствии с требованиями сертификации Eurovent
Звуковое давление
Звуковое давление измерено в свободном акустическом пространстве на расстоянии 10 м от внешней поверхности холодильной машины (по стандарту UNI EN ISO 3744)
Примечание: для получения дополнительной информации см. программу подбора или техническую документацию на www.aermec.com

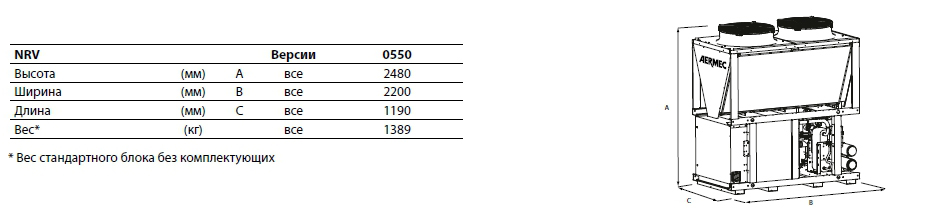

Габариты и вес
