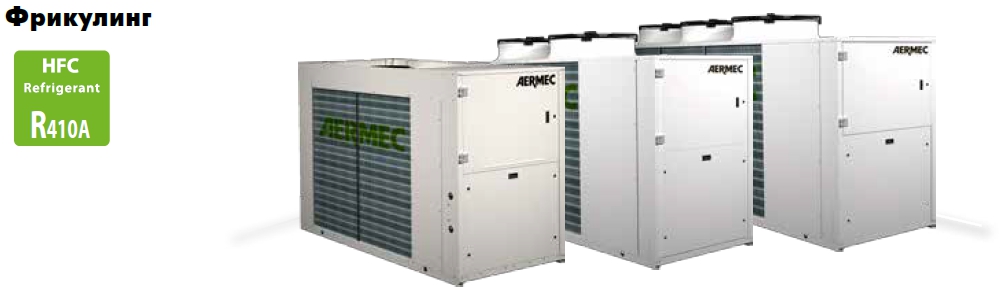

NRL 0280-0750F

Чиллер воздушного охлаждения для наружной установки с фрикулингом
Спиральные компрессоры, пластинчатый испаритель и осевые вентиляторы
Холодопроизводительность 59 - 194 кВт

ВЫСОКАЯ ЭФФЕКТИВНОСТЬ
ВЫСОКАЯ ЭФФЕКТИВНОСТЬ ТАКЖЕ ПРИ ЧАСТИЧНЫХ НАГРУЗКАХ
ВЕРСИЯ СО ВСТРОЕННЫМ ГИДРОМОДУЛЕМ

Описание

NRL-фрикулинг – это чиллеры, спроектированные и изготовленные для удовлетворения требований к кондиционированию в жилых/коммерческих зданиях или на промышленных объектах. Это чиллеры со спиральными компрессорами, осевыми вентиляторами, медно-алюминиевыми воздушными конденсаторами и пластинчатым испарителем. Эти чиллеры также оснащены системой фрикулинг, которая используется зимой или когда температура наружного воздуха ниже температуры обратного холодоносителя из системы. При этом возможен режим совместной работы: Фрикулинг + компрессорное охлаждение. Тогда, по мере увеличения мощности охлаждения от фрикулинга, уменьшается мощность от компрессоров. Тем самым обеспечивая экономию энергии.

Версии

NRL_FA Высокая эффективность
NRL_FE Низкошумная версия
NRL_BA Высокая эффективность с промежуточным гликолевым контуром
NRL_BE Низкошумная версия с промежуточным гликолевым контуром

Рабочий диапазон: Рабочая температура до 44 °C при полной нагрузке. Для получения дополнительной информации см. программное обеспечение / техническую документацию.

Чиллер имеет два независимых холодильных контура для максимально эффективной работы как в режиме полной, так и частичной нагрузки. Такая конструкция обеспечивает непрерывность работы в случае остановки одного из двух контуров.
Реле протока, водяной фильтр, датчики высокого и низкого давления в стандартной комплектации.
Возможность встроенного гидромодуля, который включает основные гидравлические компоненты: накопительный бак (или без бака), насосные группы с различным напором, с единственным насосом или с двумя насосами (рабочий + резервный).
2-ходовые клапаны в гидравлическом контуре для включения/выключения режима фрикулинга.
Устройство для электронного управления давлением конденсации, таким образом чиллер может работать при низких температурах, управляя контуром конденсаторов.
Микропроцессорное регулирование позволяет отключать необходимое количество конденсаторов для поддержания давления конденсации при максимальной производительности фрикулинга в режиме совместной работы с компрессорами.
- Панель управления с ЖК-дисплеем для удобного управления чиллером. Имеется опция выбора различных языков меню.
- Наличие программируемого таймера позволяет установить временные диапазоны работы и возможную вторую точку уставки
- Контроль температуры осуществляется с интегрально-пропроциональной логикой по температуре выходящей воды.
- Режим ночного времени: этот режим обеспечивает бесшумную работу машины. Он идеально подходит для использования в ночное время, это гарантирует меньше шума одновременно с высокой производительностью при высоких нагрузках.

Дополнительное оборудование

AER485P1: RS-485 интерфейс для контроля за системами согласно протоколу MODBUS
PGD1: Дистанционная проводная панель управления. Отображает параметры работы и индикацию аварий.
MULTICHILLER_PCO: Система управления, предназначенная для включения/выключения отдельных холодильных машин, входящих в единую систему и подключенных параллельно. При этом поддерживается постоянный расход воды во всех испарителях.
AERWEB300: Опция AERWEB обеспечивающая дистанционное управление работой холодильных машин с помощью персонального компьютера и интернет соединения через стандартный браузер; 4 версии:
- AERWEB300-6: устройство для дистанционного управления максимум 6 установками через интерфейс RS485
- AERWEB300-18: устройство для дистанционного управления максимум 18 установками через интерфейс RS485;
- AERWEB300-6G: устройство для дистанционного управления максимум 6 установками через интерфейс RS485 со встроенным модемом GPRS;
- AERWEB300-18G: устройство для дистанционного управления максимум 18 установками через интерфейс
GP: Решетка, защищающая конденсатор от повреждений.
VT: Вибропоглащающие опоры корпуса. Выбираются в соответствии с таблицей совместимости дополнительного оборудования.

Следующие компоненты могут быть установлены только на заводе-изготовителе:

DRE: Электронная система, уменьшающая пиковые значение тока приблизительно на 30%.
RIF: Токовый фазовый компенсатор. Подключается параллельно с обмотками электромотора, позволяя при этом снижать потребляемый ток примерно на 10%. Устанавливается на заводе изготовителе, поэтому необходимость установки такой системы должна быть отражена в заказе на поставку оборудования
PRM1: Ручное реле для сброса аварии по высокому давлению, подключенное параллельно с существующим автоматическим реле высокого давления на стороне нагнетания компрессора.

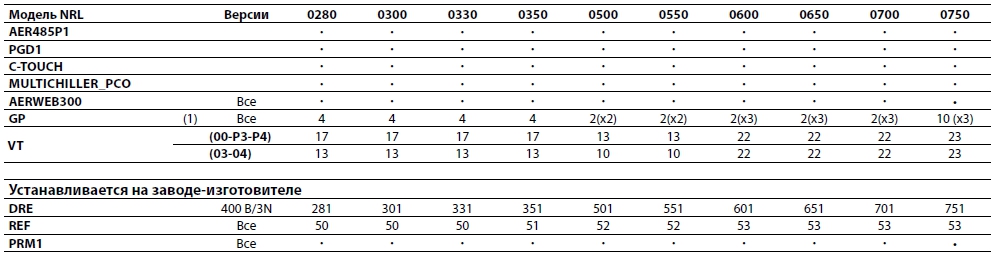

Совместимость дополнительного оборудования

(1) (х2) (х3) число в скобках указывает требуемое количество при заказе

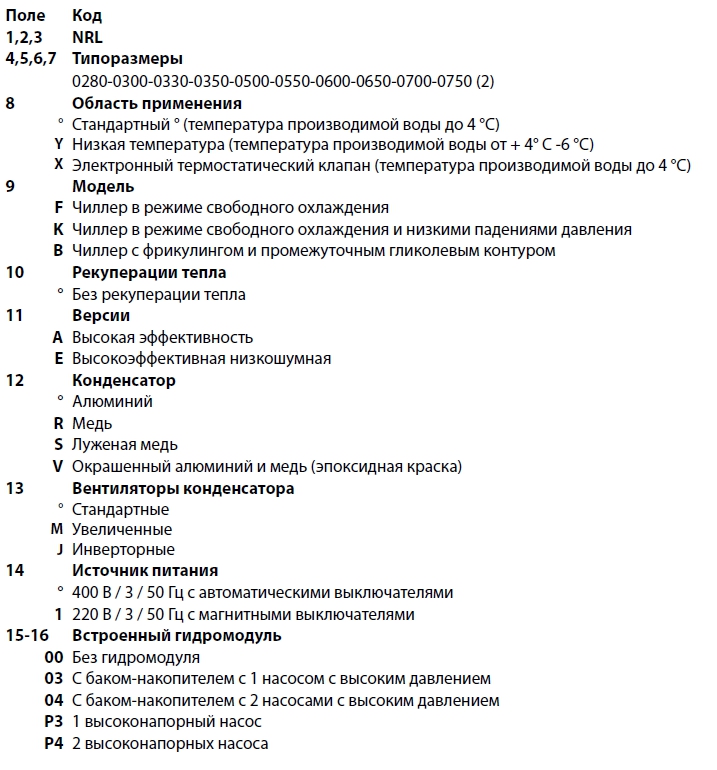

Описание кодировки

Оперируя различными вариантами можно подобрать такую модель, которая наиболее точно соответствует требованиям заказчика.

(2) Типоразмеры 0280-0300-0330-0350 могут быть только в версии Е (низкошумной-высокоэффективной) и с вентиляторами с инверторным управлением J
(3) Стандартные вкл/выкл вентиляторы для типоразмеров от 0500 до 0750
Увеличенные вентиляторы вкл./выкл., опция доступна для типоразмеров от 0280 до 0650
Стандартные инверторные вентиляторы для типоразмеров от 0280 до 0350, без статического давления
Инверторный вентилятор, опция для типоразмеров от 0500 до 0750 с полезным статическим давлением
(4) Опция с гидромодулем на стороне системы недоступна для моделей с режимом свободного охлаждения и с дополнительным гликолевым контуром «B»

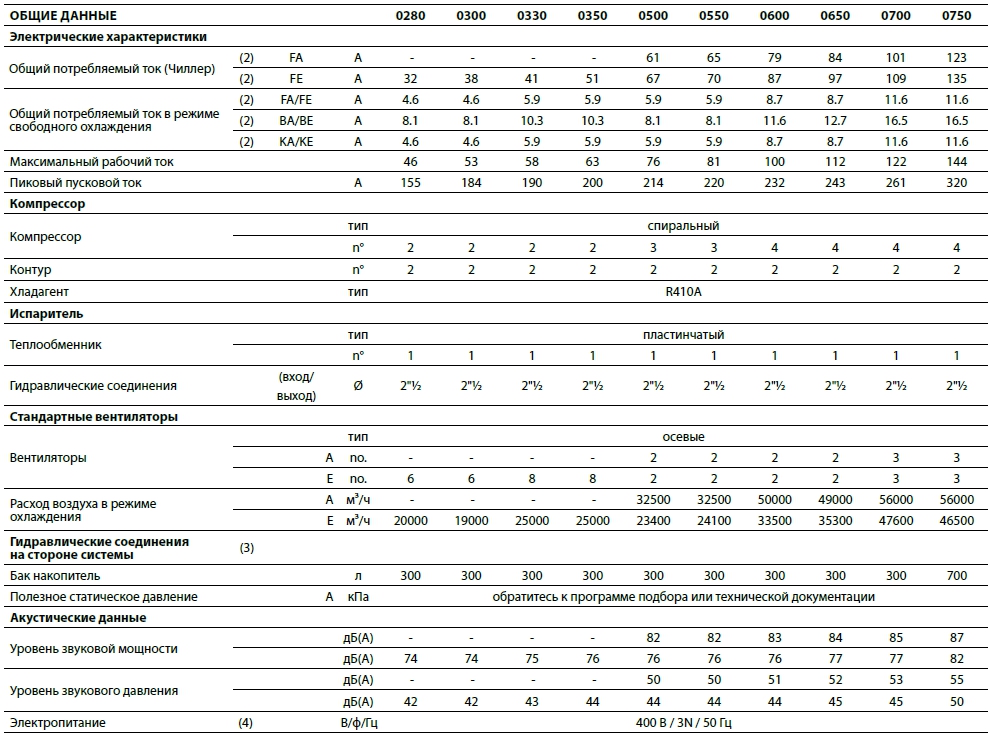

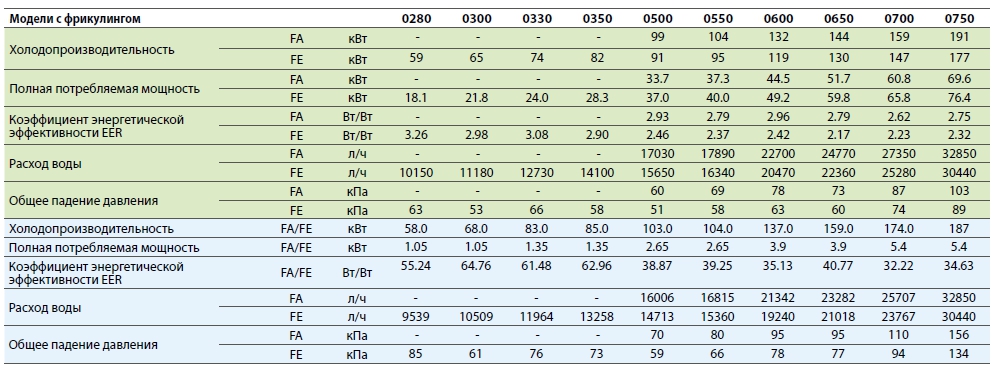

Технические данные

Режим охлаждения
Температура воды в испарителе (вход/выход) 12 °C / 7 °C; Температура наружного воздуха 35 °C

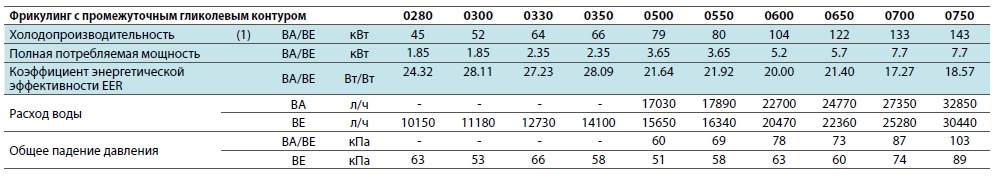

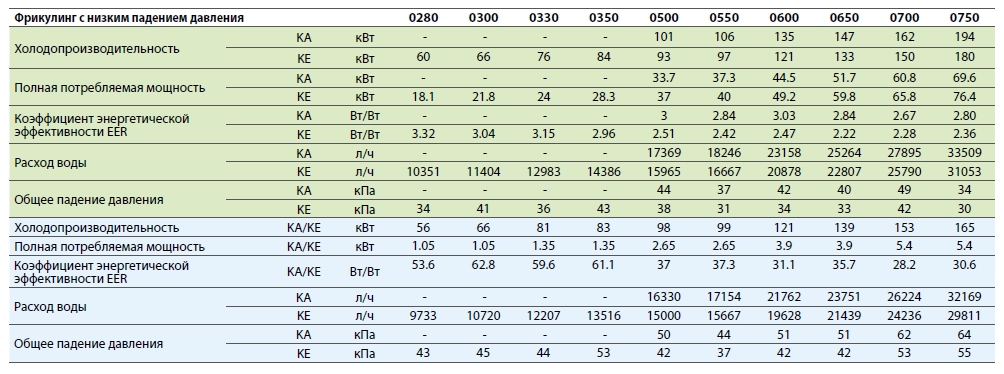

Охлаждение при свободном охлаждении (100%)
Температура воды в испарителе (вход) 15 °C; Температура наружного воздуха 2 °C

Охлаждение при свободном охлаждении без гликоля (100%)
Температура воды в испарителе (дюйм) 15 °C; Температура наружного воздуха 2 °C
(1) Производительность при охлаждении и работа в качестве чиллера одинакова

(2) Электрические характеристики имеют версии без встроенного гидромодуля
(3) Опция с гидромодулем на стороне системы недоступна для моделей с фрикулингом и промежуточным гликолевым контуром
(4) 0750 = 400 В / 3/50 Гц
Звуковая мощность
Aermec определяет величину звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2 в соответствии с требованиями сертификации> Eurovent
Звуковое давление
Звуковое давление измерено в свободном акустическом пространстве на расстоянии 10 м от внешней поверхности холодильной машины (по стандарту UNI EN ISO 3744).
Примечание: для получения дополнительной информации см. программу подбора или техническую документацию на www.aermec.com
