MVA

Мульти-сплит системы с реверсивным тепловым насосом
Система с переменным расходом хладагента (VRF)
Холодопроизводительность от 12,1 кВт до 246,0 кВт
Теплопроизводительность от 14,0 кВт до 276,0 кВт
Для 2- и 3-трубных систем

Golden Fin – защита от коррозии

Наружные блоки комплектуются специальными теплообменниками с антикоррозийной защитой Golden Fin. Алюминиево-марганцевое (Al-Mn) оребрение теплообменников покрыто специальным слоем эпоксидной смолы, придающей ему типичный золотой цвет и дополнительным гидрофильным слоем.



Встроенный электроподогрев

Препятствует образованию льда, способствует отводу конденсата в режиме нагрева.
СТАНДАРТНО ДЛЯ НАРУЖНЫХ MVAS
MVAS1200S - MVAS1400S - MVAS1600S
MVAS1200T - MVAS1400T - MVAS1600T



Cold Plasma Generator – воздушный ионизатор

Это устройство способно снижать загрязнения воздуха. При воздействии электрических разрядов на молекулы воды, содержащиеся в воздухе, происходит их разделение на положительные и отрицательные ионы. Эти ионы воздействуют на молекулы примесей, загрязняющих воздух и нейтрализуют их. Устройство способно устранить 90% бактерий. В результате получается чистый, ионизированный воздух, свободный от неприятных запахов.
Доступно только для внутреннего блока MVA_FS



Наружные блоки MVAS с одним внутренним канальным блоком

СТАНДАРТНЫЕ НАРУЖНЫЕ БЛОКИ
MVAS2241T - MVAS2801T
СОВМЕСТИМЫЕ ВНУТРЕННИЕ БЛОКИ
MVA2240DH
MVA2800DH



Описание

НАРУЖНЫЕ БЛОКИ

MVAS (СТАНДАРТ)

  • Стандартный наружный блок представлен 9 типоразмерами с номинальной мощностью охлаждения от 12,1 кВт до 33,5 кВт
  • От 1 до 16 подключаемых внутренних блоков
  • Общая максимальная длина трасс хладагента до 300 м.
  • Встроенный электрический нагреватель в стандартном исполнении для типоразмеров: MVAS1200S-1400S-1600S и MVAS1200T-1400T-1600T

MVAM (МОДУЛЬНЫЕ)

  • Модульные наружные блоки представлены 8 типоразмерами с номинальной мощностью охлаждения от 22,4 кВт до 61,50 кВт.
  • От 1 до 80 подключаемых внутренних блоков
  • Общая максимальная длина трасс хладагента до 1000 м.
  • Модульная система: стандартные модули, которые можно сочетать между собой (максимум 4), в общей сложности 33 рекомендуемые комбинации, с холодопроизводительностью от 68,0 кВт до 246,0 кВт

MVAMHR (МОДУЛЬНЫЕ/3-трубная система)

  • Модульные наружные блоки представлены 5 типоразмерами с номинальной мощностью охлаждения от 22,4 кВт до 45 кВт.
  • От 1 до 80 подключаемых внутренних блоков.
  • Общая максимальная длина трасс хладагента до 1000 м.
  • Модульная система: стандартные модули, могут сочетаться друг с другом (максимально 4), в общей сложности 24 рекомендуемые комбинации с диапазоном холодопроизводительности от 50,40 кВт до 180,0 кВт.
  • Возможность управлять режимами «Нагрев» или «Охлаждение» независимо друг от друга, одновременно 3-трубные наружные блоки MVAMHR могут быть сопряжены с двумя 2-трубными внутренними блоками серии MVA с помощью модуля сопряжения (MEB). Возможны исполнения с одним, двумя, четырьмя или восемью 2-трубными входами/ выходами.
    MEB: обязательная опция для 3-трубных систем.

Для всех модульных наружных блоков

  • Управление компрессоров оптимизировано для работы в режиме частичной загрузки
  • В экстренной ситуации в случае выхода из строя компрессоров или вентиляторов, система в течение ограниченного времени способна продолжить работу на оставшихся компрессорах или вентиляторах
  • Режим с переменным статическим давлением вентилятора (для наружного блока) от 0 Па до 82 Па настраивается с помощью dip-переключателя.

Для соединений охлаждающей линии см. раздел аксессуаров – разветвители типа рефнета.

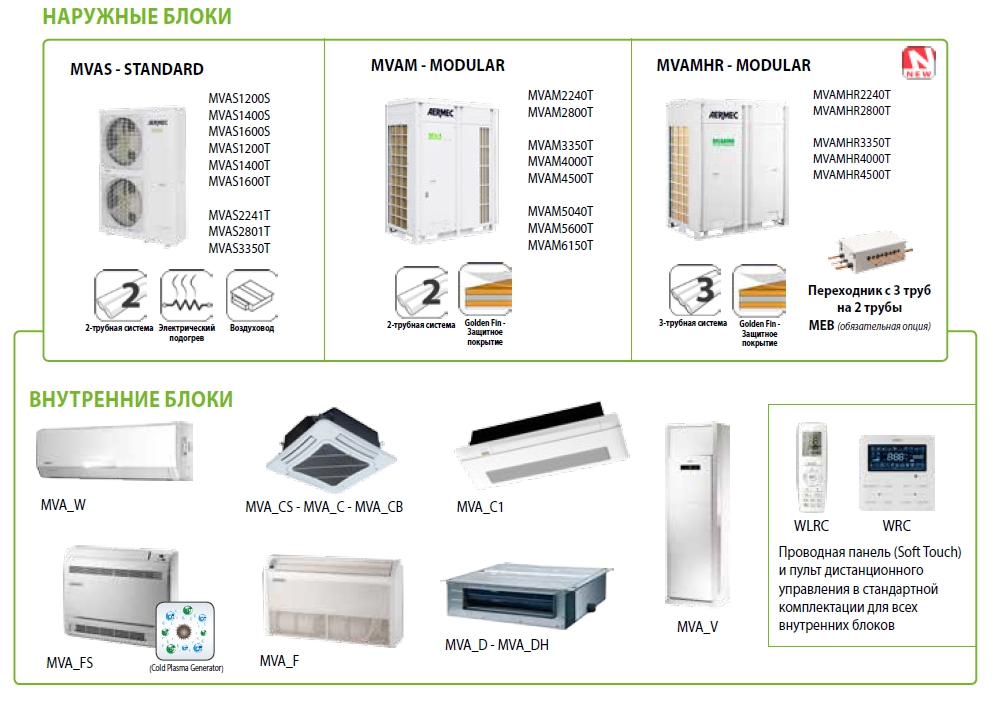

ВНУТРЕННИЕ БЛОКИ

  • НАСТЕННЫЙ
    Настенные (MVA_W) для настенного монтажа.
  • КАССЕТА с четырехсторонней раздачей воздуха
    Кассета для подвесного монтажа на потолке, подразделяется на следующие конфигурации:
    MVA_CS: кассета 600 x 600 (Обязательный аксессуар GL40S).
    MVA_C: Кассета 840 x 840 (Обязательный аксессуар GL40).
    MVA_CB: кассета 910 x 910 (Обязательный аксессуар GL40B).
  • КАССЕТА с односторонней раздачей воздуха
    MVA_C1: кассета (Обязательный аксессуар - GLC1)
  • НАПОЛЬНЫЕ, ПОТОЛОЧНЫЕ
    Напольные, потолочные (MVA_F) для монтажа на полу или потолке Консольный (MVA_FS) для установки на полу Воздушный ионизатор (Cold Plasma Generator).
  • КАНАЛЬНЫЕ
    Канальные с низким статическим давлением (MVA_D) для горизонтального потолочного монтажа.
    Канальные с высоким статическим давлением (MVA_DH) для горизонтального потолочного монтажа.
  • КОЛОННЫЙ
    MVA_V: Колонный кондиционер для установки в больших помещениях.

ОБЩИЕ ХАРАКТЕРИСТИКИ:

  • Хладагент R410A
  • Общая мощность внутренних блоков соединённых с наружными блоками может быть в пределах от 50% и 135% от номинальной мощности выбранной конфигурации наружных блоков
  • WRC проводной пульт управления, для настенного монтажа, в стандартной комплектации для всех внутренних блоков
  • WLRC инфракрасный пульт дистанционного управления, в стандартной комплектации для всех внутренних блоков
  • Высокоэффективные инверторные компрессоры с низким пусковым током и низким электропотреблением. Контролируемый возврат масла в компрессор, точное управление температурой и влажностью в помещении
  • ЕС-вентиляторы в наружных блоках
  • Микропроцессорный контроллер
  • В системах MVA, монтаж фреоновых трасс осуществляется с помощью Y-соединений (обязательное доп. оборудование) обеспечивая быстроту, гибкость, универсальность монтажа и полное соответствие стандартам безопасности, существенное сокращение выбросов в окружающую среду.
  • Чрезвычайно тихая работа
  • Общая максимальная длина трасс хладагента до 250 м
  • Функция автоматического перезапуска включена по умолчанию, при необходимости функция может быть отключена
  • Встроенное управление температурой конденсации. Работает в режиме охлаждения даже при низких внешних температурах
  • Последовательная связь по протоколу CAN bus
  • Простая настройка сети (последовательное соединение устройств, функция автоматического назначение сетевых адресов всем элементам сети)


Преимущества модульной системы

Компактные размеры серии MVA обеспечивают легкую транспортировку к месту назначения. Блоки легко поднимаются на крыши зданий при помощи лифтов, позволяя обходиться без кранов. Прокладка фреоновых трасс между блоками упрощена благодаря специальным соединениями Refnet. Модульная система позволяет быстро и просто набрать необходимую холодильную мощность из стандартных блоков.

Работа режимов нагрев/ охлаждение независимо друг от друга и одновременно (только для блоков MVAMHR)

В 3-х трубных системах режимы «нагрев» или «охлаждение» можно использовать отдельно друг от друга или совместно. 3-трубные наружные блоки MVAMHR соединяются с двумя внутренними блоками 2-трубной системы MVA с использованием блока-распределителя (MEB), позволяющего развести одно, два, четыре или восемь 2-трубных подключения. MEB: обязательная опция для 3-трубных систем. Система энергоутилизации VRF MVAM HR способна отапливать и охлаждать разные помещения одновременно. MVAM HR позволяет использовать тепло выработанное компрессором в процессе охлаждения одного помещения для обогрева другого помещения, избегая при этом дополнительных затрат. Идеально подходит для офисных и гостиничных помещений с разнонаправленной деятельностью. Позволяет объединить между собой до 4 наружных блоков (максимальная холодопроизводительность 180 кВт) и 1-80 внутренних блоков разных версий. Для владельцев отеля это означает идеальный комфорт для гостей, которые могут свободно выбирать между охлаждением или нагревом. Для офисов это означает идеальные условия для работы, независимо от воздействия солнца или назначения помещения.



Дополнительное оборудование

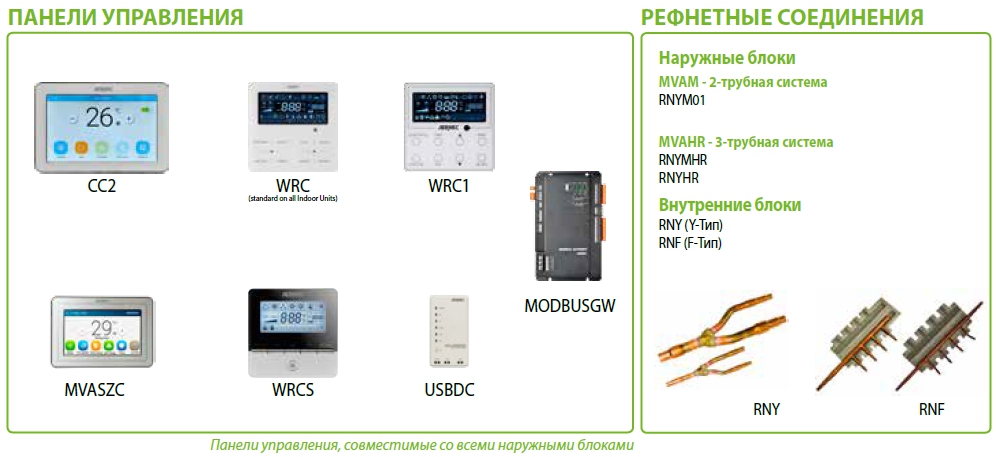

ПАНЕЛИ УПРАВЛЕНИЯ

MODBUSGW:
Устройство управляет до 16 блоками MVA (максимум 128 общих внутренних блоков), имеет последовательный порт для звязи по Modbus с внешней BMS. USBDC:
Комплект включает в себя конвертер протокола CANBUS в ModBUS и программное обеспечение VRF Debugger, разработанное для удобства технического персонала, который занимается мониторингом и отладкой линейки MVA. WRC:
Проводной пульт управления (Soft Touch); пульт поставляется со всеми внутренними блоками. При необходимости его можно приобрести отдельно. Позволяет управлять как одним внутренним блоком, так и целой группой внутренних блоков (максимально до 16) с одинаковой конфигурацией, возможно подключение двух панелей управления. WRC1:
Проводная панель (Soft Touch) с теми же характеристиками что и WRC, имеет встроенный внешний контакт. WLRCS:
Упрощенная проводная панель управления для внутреннего блока со встроенным внешним контактом. Разработана специально для гостиниц. Управляет как одним, так и несколькими внутренними блоками (максимально до 16) с одинаковой конфигурацией, возможно подключение двух панелей управления. СС2:
Центральная панель управления с расширенным функционалом (7-дюймовый сенсорный экран), позволяет управлять до 255 внутренними блоками, подключенными максимально к 16 наружным блокам. MVASZC:
Центральная панель управления с упрощенным функционалом (4,3-дюймовый сенсорный экран), позволяет управлять до 32 внутренними блоками, подключенные максимум к 16 наружным блокам.

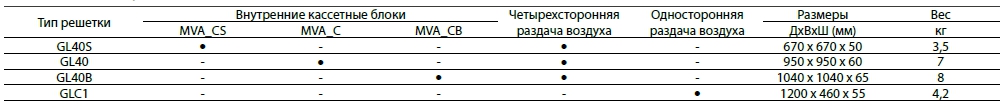

Воздухораспределительная решетка для внутренних блоков кассетного типа

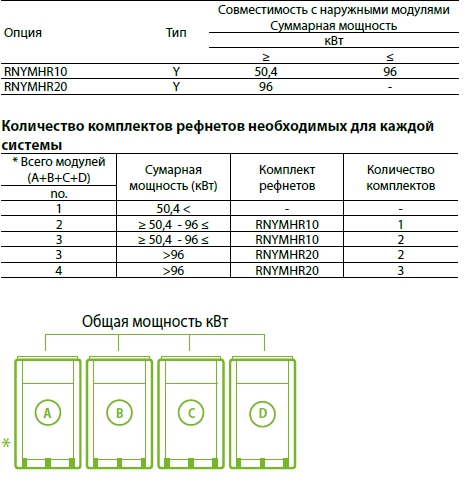

Подключение рефнеты – Соединение между собой наружных модульных блоков

Рефнет типа Y используется для соединения фреоновых трасс между 2 наружными модулями.
Обязательная опция для модульных наружных блоков.
Для соединения нескольких наружных модульных блоков требуется на 1 рефнет типа Y меньше чем количество этих блоков.

MVAM – 2-трубная система

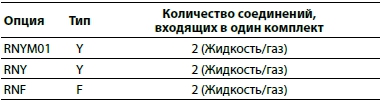

RNYM01
Опция, состоящая из 2 рефнетов типа Y; одного для жидкостной трассы и одного для газовой трассы.



MVAHR – 3-трубная система

RNYMHR
Опция, состоящая из 3 рефнетов типа Y: один для жидкастной трассы и два для газовой (один для трассы высокого давления и один для трассы низкого давления).

ПОДКЛЮЧЕНИЕ НАРУЖНЫХ МОДУЛЕЙ К БЛОКУ-РАСПРЕДЕЛИТЕЛЮ MEB



RNYHR
Комплект для подключения наружных блоков к блоку распределителю MEB. Состоит из трех Y-соединений – один для жидкостной трассы и два для газовой трассы (высокого и низкого давления).

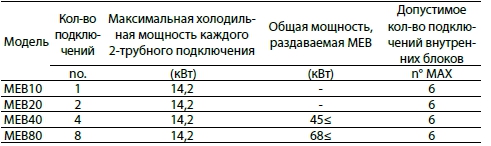

MEB
Блок-распределитель с одним, двумя, четырьмя, восемью 2-трубными подключениями (каждое отдельное из этих подключений может одновременно работать на нагрев или на охлаждение) для соединения 3-трубных наружных блоков MVAMHR с 2-трубными внутренними блоками MVA:

Чтобы подключить внутренние блоки мощностью более 14 кВт, необходимо объединить два 2-трубных подключения в одно с помощью соответствующего комплекта RNY и настроить dip-переключатели.

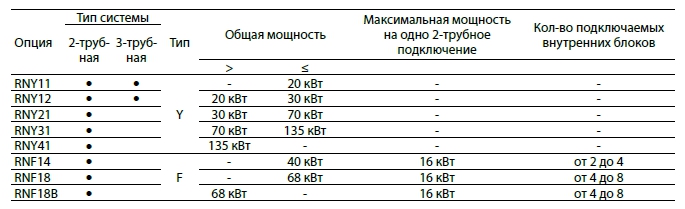

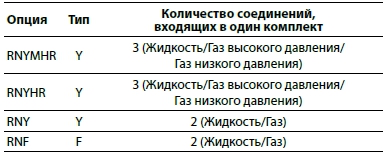

Соединительные элементы для подключения внутренних блоков

RNY
Комплект состоит из двух Y-соединений, один для жидкостной трассы и один длягазовой трассы.

RNF
Комплект состоит из двух F-соединений, один для жидкостной трассы и один для газовой трассы

Для получения дополнительной информации см. руководство по установке.

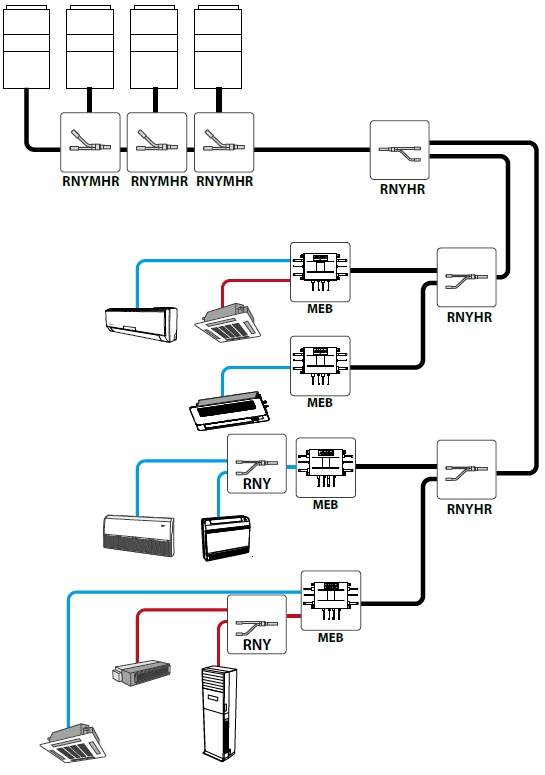

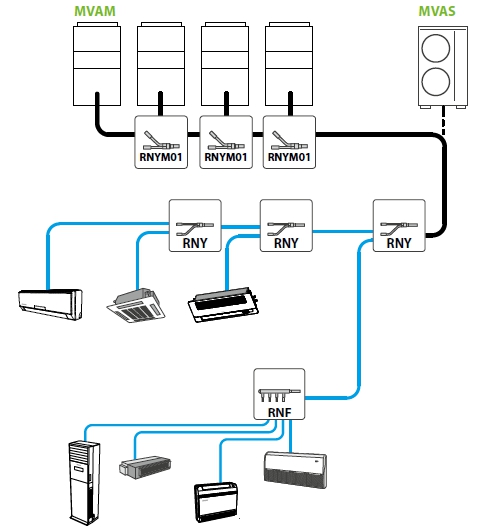

ПРИМЕР СОЕДИНЕНИЙ ПРИ ПОМОЩИ РЕФНЕТОВ И РАЗВЕТВИТЕЛЕЙ

MVAS - MVAM

2-трубная система
Режим Нагрева и Охлаждения

Режим охлаждения

Максимальная общая длина трасс охлаждения
MVAS: 300 м
MVAM: 1000 м

При расчете длинны трасс обращайтесь к техническому руководству.
Модульная система, состоящая из нескольких модулей требует на один рефнет типа Y меньше чем их количество.



MVAMHR

3-трубная система
Режим нагрева и охлаждения
Одновременно включенные режимы нагрева и охлаждения

Максимальная общая длина фреоновых трасс MVAMHR: 1000 м

При расчете длинны фреоновых трасс обращайтесь к техническому руководству.
Модульная система, состоящая из нескольких модулей требует на один рефнет типа Y меньше чем их количество.

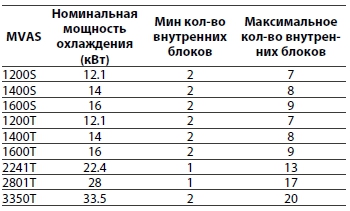

MVAS – Допустимые подключения

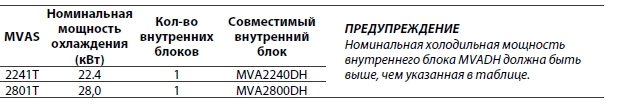

Наружные блоки MVAS в сочетании с внутренним канальным блоком

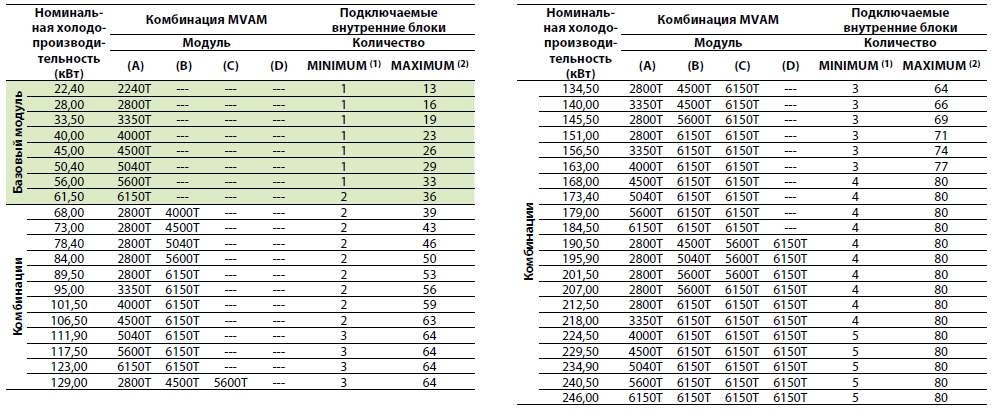

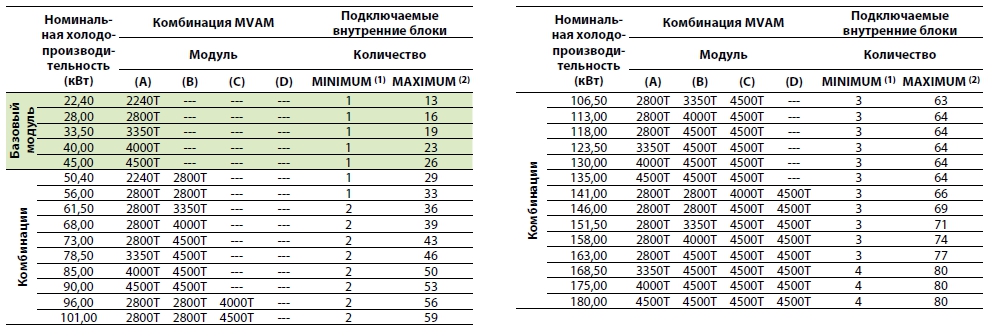

MVAM – Рекомендуемые конфигурации

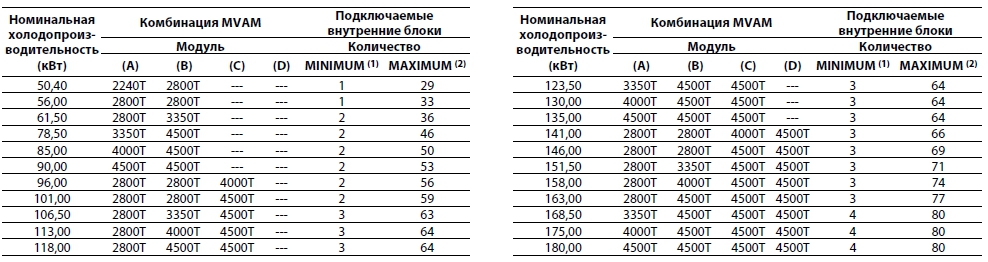

MVAM – Допустимые конфигурации

MVAMHR – Конфигурации

Модульная система составляется путем объединения от 2 до 4 базовых модулей.
Соединения между базовыми модулями осуществляются при монтаже.
(1) Суммарная мощность для внутренних блоков ни в коем случае не должна быть менее 50% от номинальной холодопроизводительности наружного блока (или нескольких объединенных модулей);
(2) Суммарная мощность для внутренних блоков ни в коем случае не должна превышать 135% от номинальной холодопроизводительности наружного блока (или нескольких объединенных модулей).

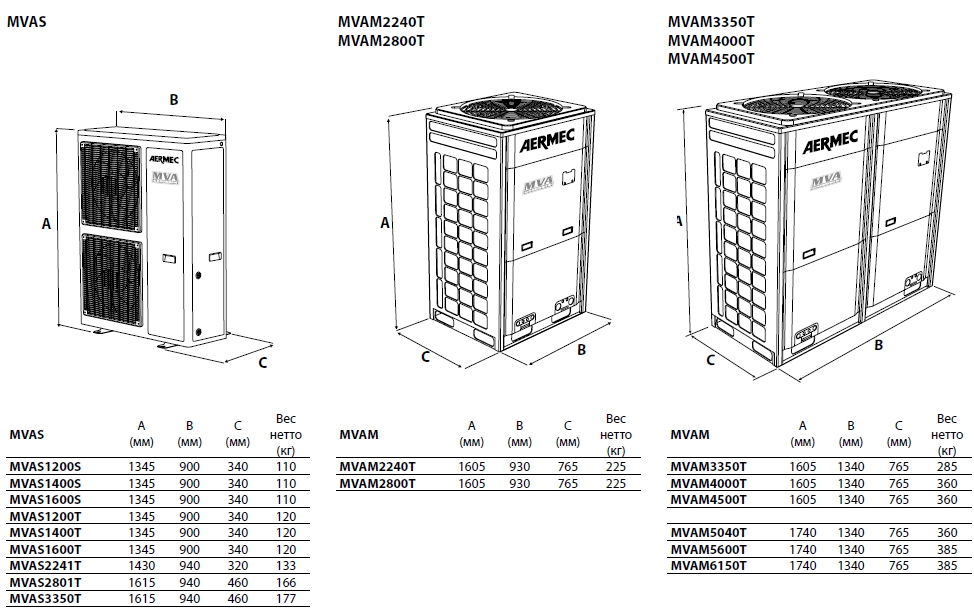

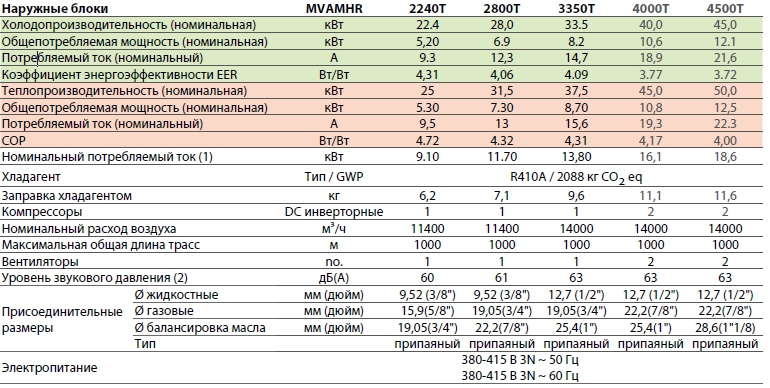

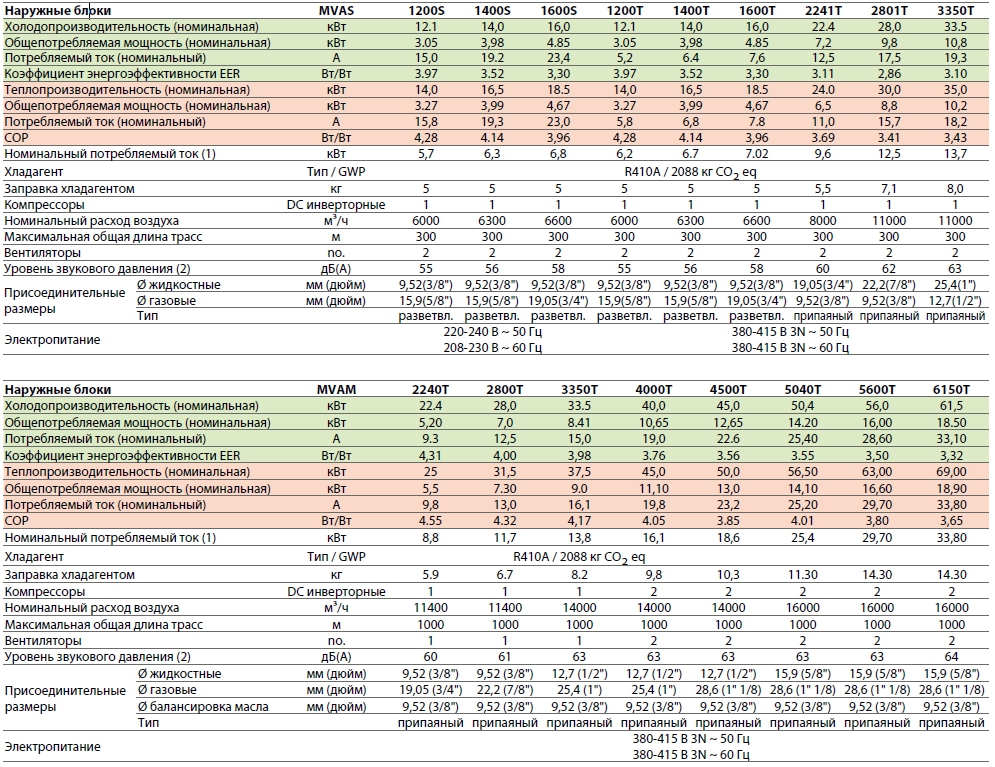

Наружные блоки – Технические данные

2-ТРУБНАЯ СИСТЕМА

3-ТРУБНАЯ СИСТЕМА

Охлаждение (EN-14511)
Температура воздуха в помещении 27 °C / 50% температура наружного воздуха 35 °C
Отопление (EN-14511)
Комнатная температура воздуха 20 °C; Температура наружного воздуха 7 °C / 87%
(1) Номинальная входная мощность – это максимальная электрическая мощность, потребляемая системой, в соответствии с EN-60335-1 и EN-60335-2-40
(2) Звуковое давление, измеренное в полуэховой камере на расстоянии 1 м от блока

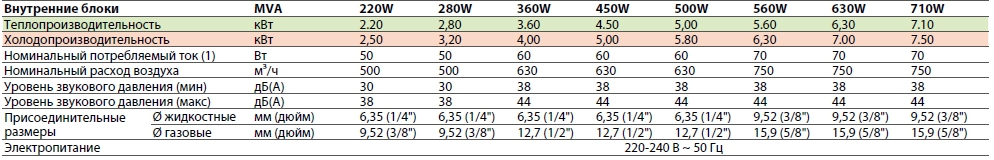

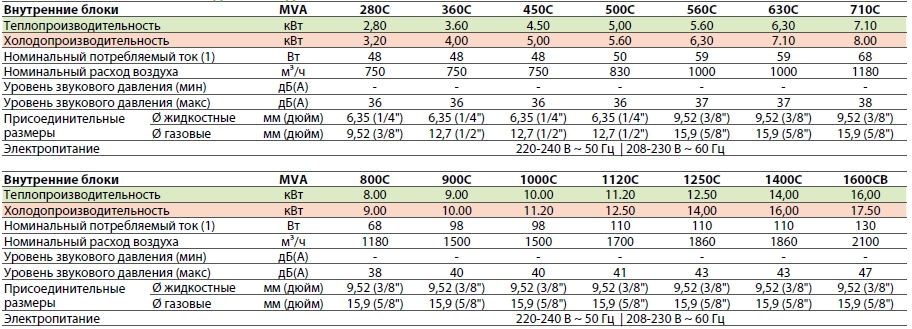

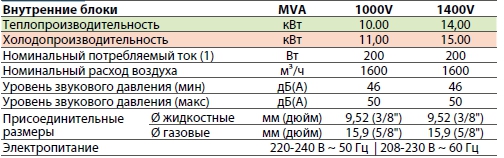

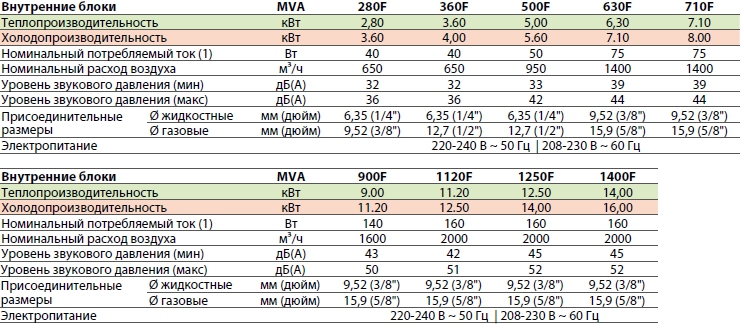

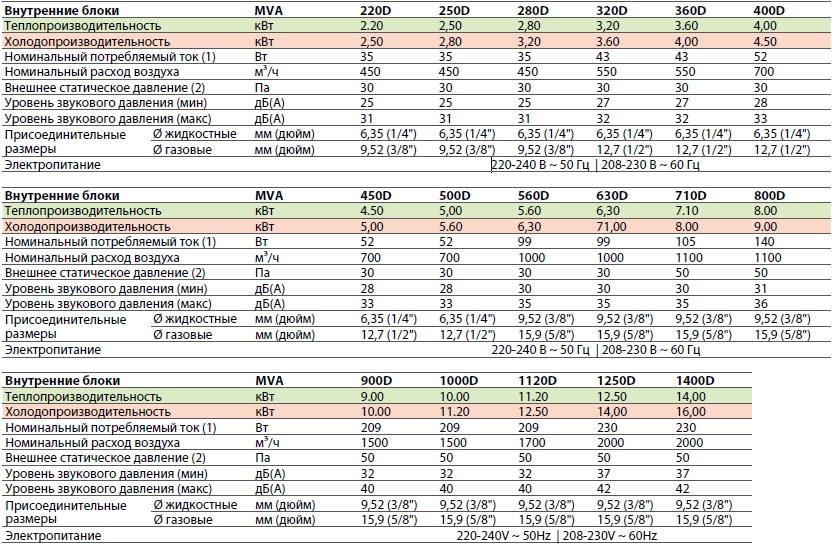

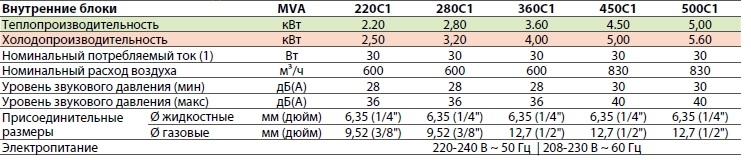

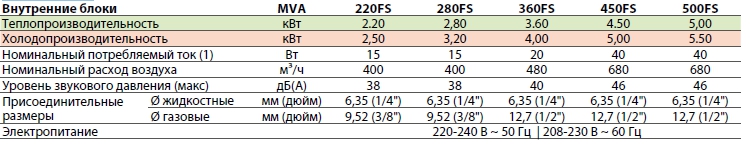

Внутренние блоки – Технические данные

НАСТЕННЫЕ

КАНАЛЬНЫЕ НИЗКОНАПОРНЫЕ

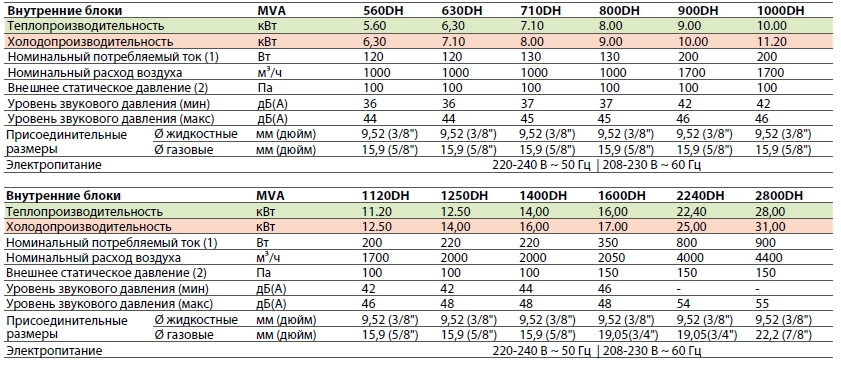

КАНАЛЬНЫЕ ВЫСОКОНАПОРНЫЕ

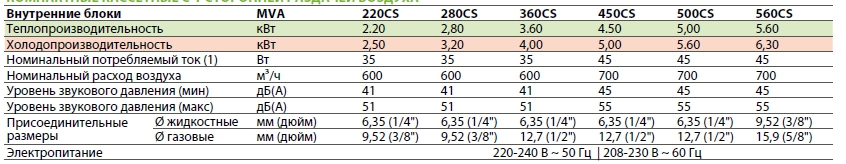

КОМПАКТНЫЕ КАССЕТНЫЕ С 4-СТОРОННЕЙ РАЗДАЧЕЙ ВОЗДУХА

КАССЕТНЫЕ С 4-СТОРОННЕЙ РАЗДАЧЕЙ ВОЗДУХА

КАССЕТНЫЕ С 1-СТОРОННЕЙ РАЗДАЧЕЙ ВОЗДУХА

КОНСОЛЬНЫЕ

КОРПУСНЫЕ УНИВЕРСАЛЬНОЙ УСТАНОВКИ (ПОДПОТОЛОЧНЫЕ, НАПОЛЬНЫЕ)

КАНАЛЬНЫЕ

Охлаждение (EN-14511)
Температура воздуха в помещении 27 °C / 50%
температура наружного воздуха 35 °C
Отопление (EN-14511)
Комнатная температура воздуха 20 °C
Температура наружного воздуха 7 °C / 87%
(1) Номинальная входная мощность – это максимальная электрическая мощность, потребляемая системой, в соответствии с EN-60335-1 и EN-60335-2-40
(2) Звуковое давление, измеренное в полуэховой камере на расстоянии 1 м от блока Все соединения фреоновых трасс для внутренних блоков осуществляются при помощи накидных гаек, за исключением моделей MVA2240DH и MVA2800DH, которые являются паяными

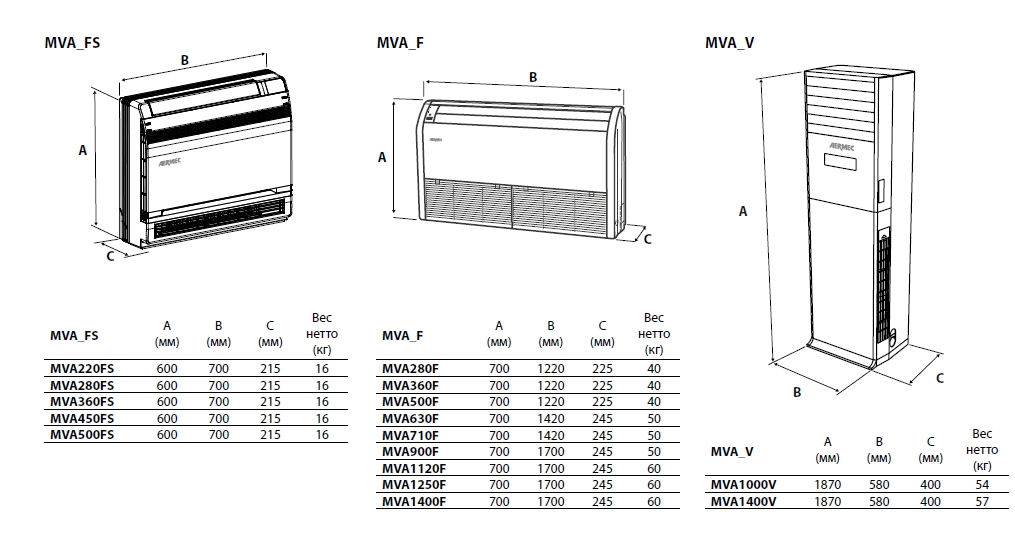

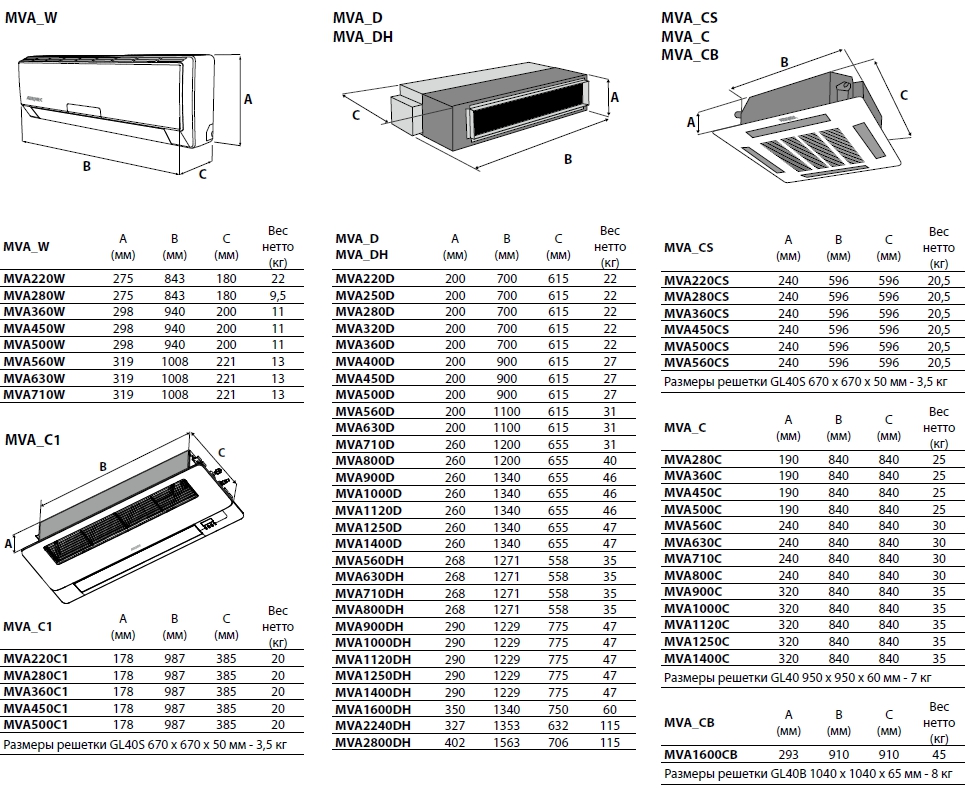

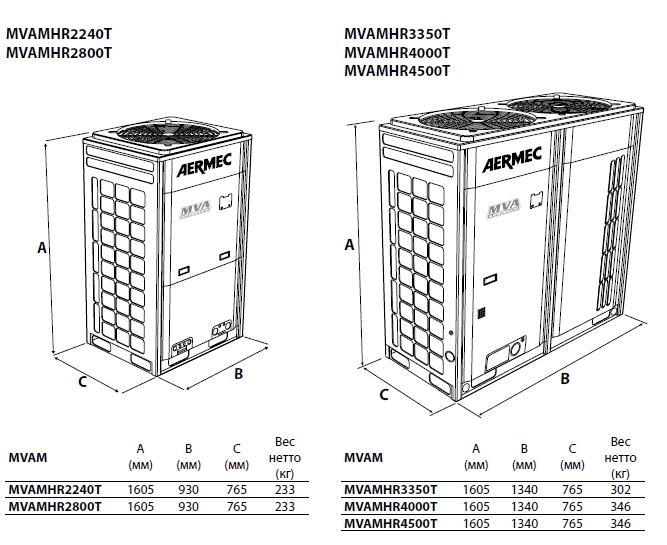

Внутренние блоки – Вес и габариты

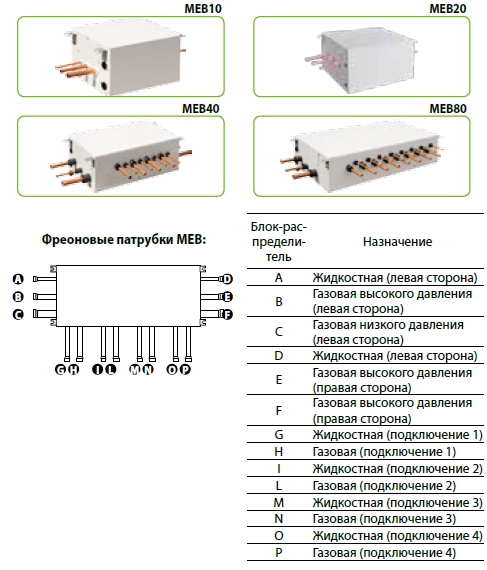

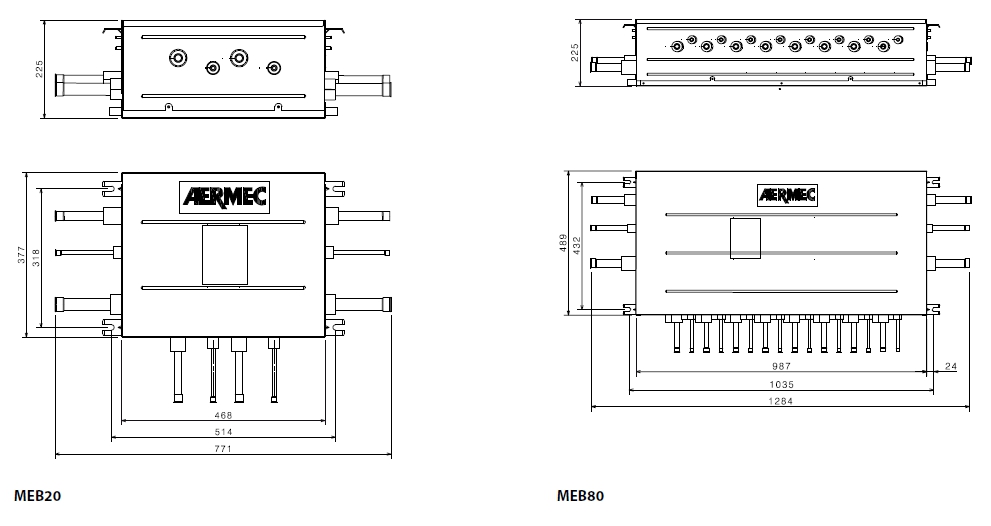

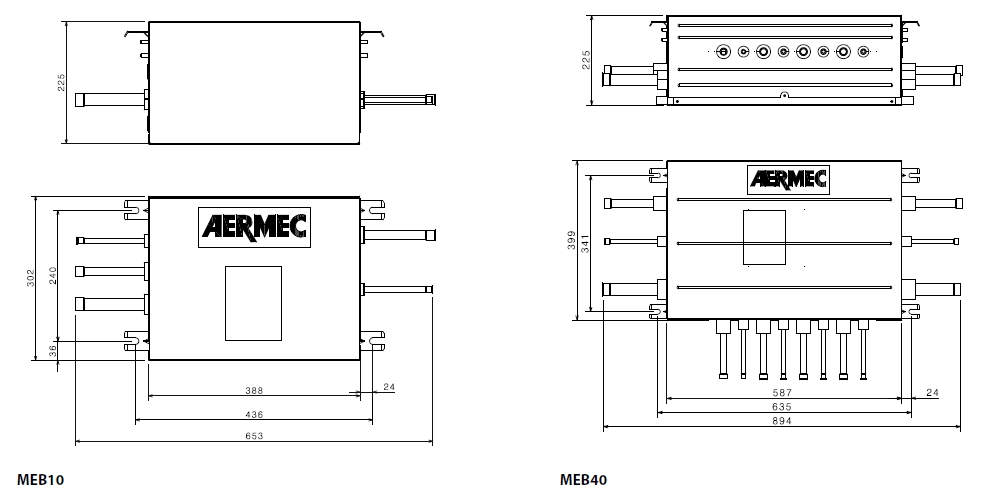

Блок-распределитель MEB – Габариты и вес
