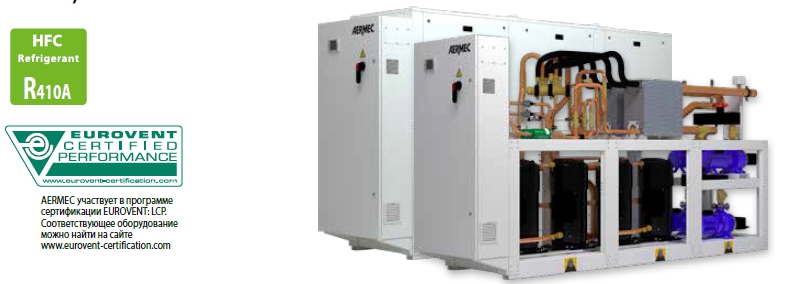

NXW 0500-1650

Реверсивный чиллер для внутренней установки с водяным охлаждением конденсатора
Холодопроизводительность 111 - 510 кВт
Теплопроизводительность 119 - 570 кВт

  • ВЫСОКАЯ ЭФФЕКТИВНОСТЬ
  • ВОЗМОЖНОСТЬ ИСПОЛЬЗОВАТЬ В РАЗЛИЧНЫХ ГИДРАВЛИЧЕСКИХ СХЕМАХ, В ТОМ ЧИСЛЕ И С ГЕОТЕРМАЛЬНЫМИ ИСТОЧНИКАМИ ОХЛАЖДЕНИЯ
  • МОЖЕТ ИСПОЛЬЗОВАТЬСЯ КАК ТЕПЛОВОЙ НАСОС ПРИ ОРГАНИЗАЦИИ РЕВЕРСА В ГИДРАВЛИЧЕСКОМ КОНТУРЕ
  • ВОЗМОЖНОСТЬ ИСПОЛЬЗОВАТЬ 1 ИЛИ 2 НАСОСА КАК СО СТОРОНЫ ИСПАРИТЕЛЯ, ТАК И СО СТОРОНЫ КОНДЕНСАТОРА


Описание

NXW – это линейка чиллеров с водяным охлаждением, которые работают на фреоне R410A. Это внутренние блоки с герметичными спиральными компрессорами, которые отлично отвечают требованиям рынка: компактные, простые в монтаже, с низким уровнем шума.

Высокая энергоэффективность
В течение многих лет Aermec уделяет внимание проблеме энергоэффективности. В результате был разработан модельный ряд NXW с целью обеспечения высокого уровня эффективности

Доступные модели
NXW°: реверсивный тепловой насос со стороны воды
NXW E: испарительный блокb

Все модели доступны в низкошумном исполнении
Встроенный гидромодуль со стороны системы/с геотермальной стороны

Встроенный гидромодуль включает в себя основные компоненты водяного контура; доступен в различных конфигурациях высокого или низкого давления как со стороны системы, так и с геотермальной стороны.

Дополнительные элементы управления

Контроллер NXW имеет несколько функций:

  • Одновременная работа (взаимодействие) 2 чиллеров (Master-Slave)
  • Программное управление насосами
  • Управление инверторным насосом, контролирующего давление конденсации
  • Программируемый таймер
  • Компенсация точки уставки
  • Журнал данных

Конструкция:

  • Корпус и основание из оцинкованной листовой стали с полиэстеровым покрытием (RAL 9002).
  • Высокоэффективные пластинчатые теплообменники.
  • Компрессоры с высокой производительностью и низким электропотреблением.
  • Реле высокого и низкого давления в стандартной комплектации.
  • Соответствует Директивам безопасности (CE) и стандартам в отношении электромагнитной
  • совместимости. Безопасность устройства обеспечивается блокировкой двери и активной защитой основных компонентов.
  • Внешняя панель управления с отображением рабочих параметров на 4 языках.
  • Удобная дистанционная панель управления с индикацией аварий.


Дополнительное оборудование

  • AER485P1: Карта интерфейса RS-485 для систем удаленного мониторинга по протоколу MODBUS
  • AER485P1: Карта интерфейса RS-485 для систем удаленного мониторинга по протоколу MODBUS
    • AERWEB300-6: устройство для дистанционного управления максимум 6 установками объединенными в сеть по интерфейсу RS485;
    • AERWEB300-18: устройство для дистанционного управления максимум 18 установками объединенными в сеть по интерфейсу RS485;
    • AERWEB300-6G: устройство для дистанционного управления максимум 6 установками объединенными в сеть по интерфейсу RS485 со встроенным модемом GPRS;
    • AERWEB300-18G: устройство для дистанционного управления максимум 18 установками объединенными в сеть по интерфейсу RS485 со встроенным модемом GPRS
  • MULTICHILLER_NXW: Система управления, предназначенная для включения/выключения отдельных холодильных машин, входящих в единую систему и подключенных параллельно. При этом поддерживается постоянный расход воды во всех испарителях
  • PGD1: Дистанционная панель управления. Позволяет удаленно управлять чиллером
  • RIF: Устройство компенсации коэффициента мощности. Подключается параллельно с электродвигателем, позволяет снизить потребляемый ток примерно на 10%.
  • AVX: Вибропоглащающие опоры корпуса
  • DRE: Электронное устройство для снижения пускового тока (примерно 26% 2-контурного, 22% 3-контурного). Доступен для электропитания 400 В/3/50 Гц. Дополнительные устройства, устанавливаемые только на заводе- изготовителе.

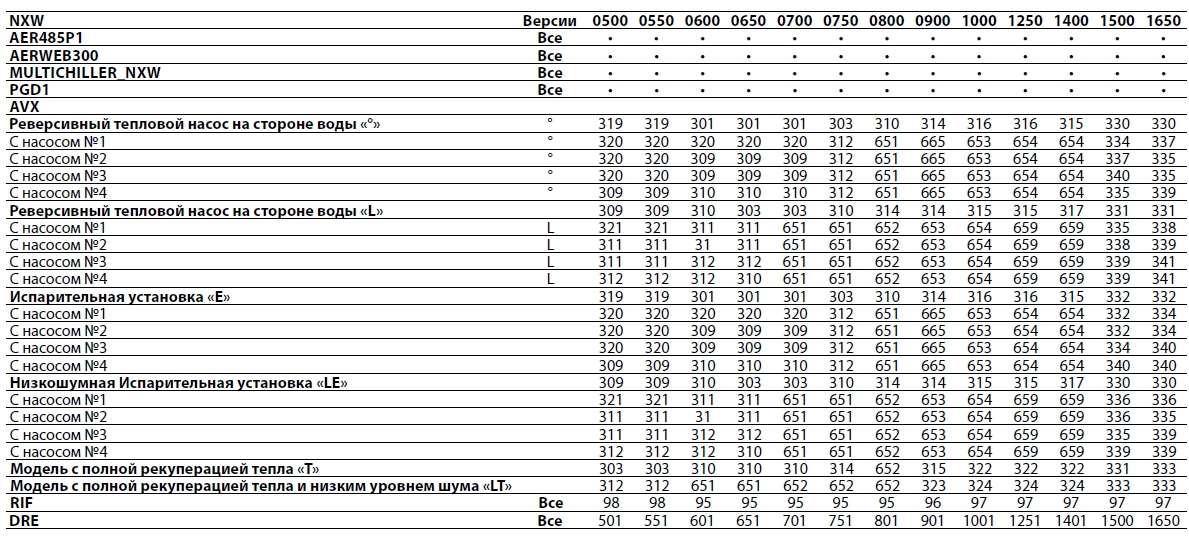

Совместимость дополнительного оборудования

* Свяжитесь с нами.

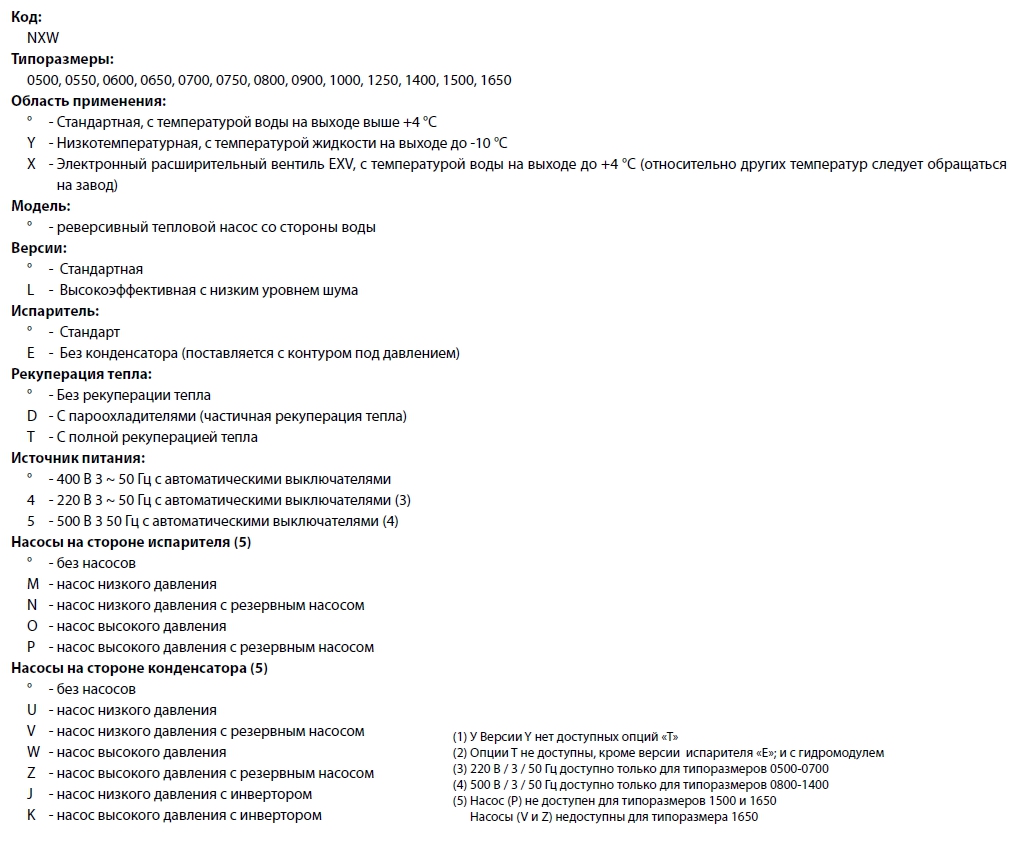

Описание кодировки

Оперируя различными вариантами можно подобрать такую модель, которая наиболее точно соответствует требованиям заказчика.

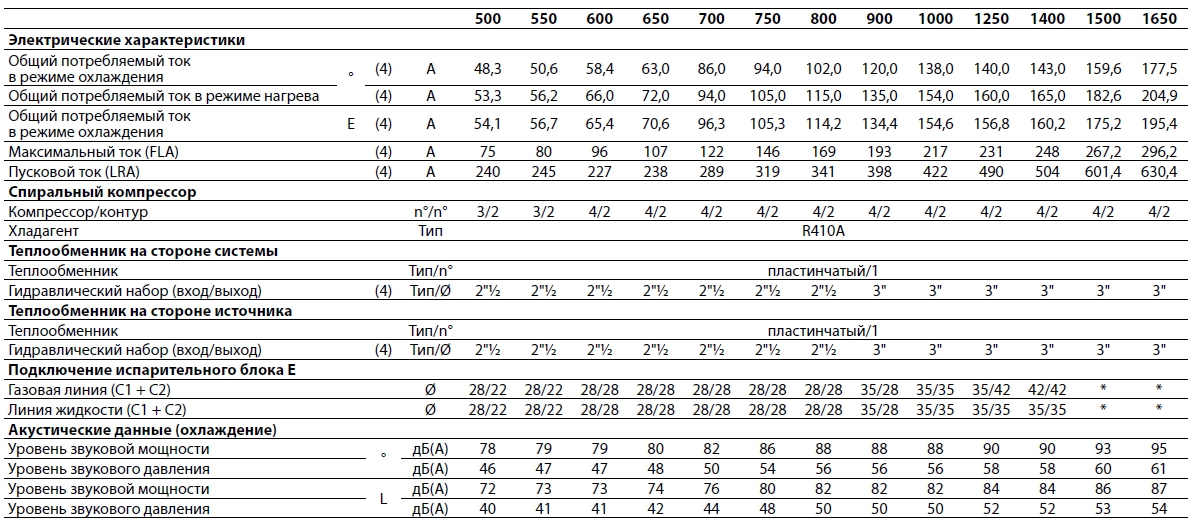

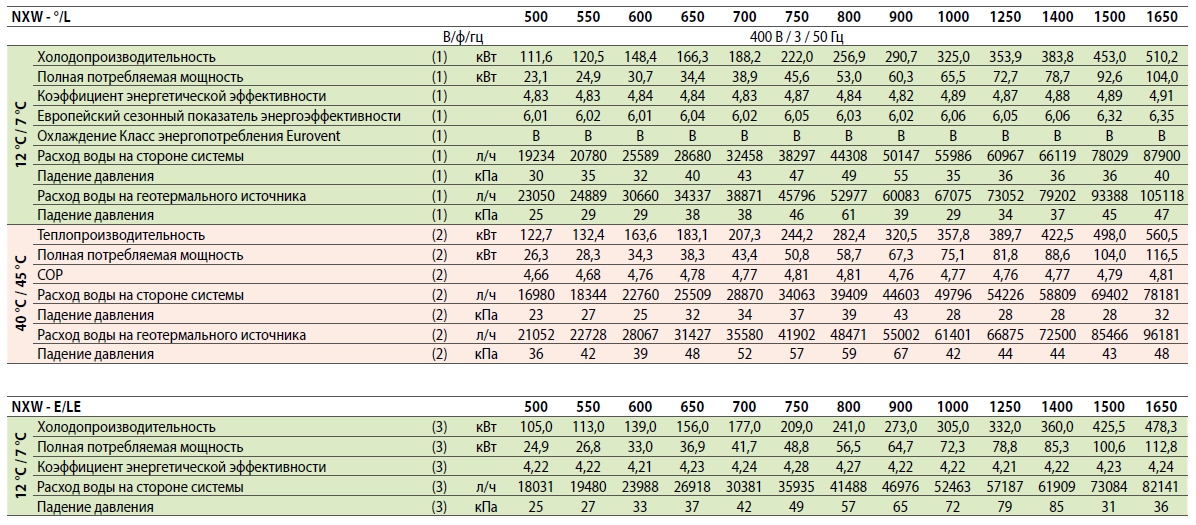

Технические данные

Данные (14511: 2013)
(1) Температура воды на стороне системы (вход/выход) 12 °C / 7 °C; Температура воды на стороне геотермального источника (вход/выход) 30 °C / 35 °C
(2) Температура воды на стороне системы (вход/выход) 40 °C / 45 °C; Температура воды на стороне геотермального источника (вход/выход) 10 °C / 5 °C
(3) Температура воды на стороне системы (вход/выход) 12 °C / 7 °C; Температура конденсации 45 °C

(4) Стандартное оборудование без гидравлического комплекта (С1 + С2) контур охлаждения
* Свяжитесь с нами
Звуковая мощность
Aermec определяет величину звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2 в соответствии с требованиями сертификации Eurovent
Звуковое давление
Звуковое давление измерено в свободном акустическом поле на расстоянии 10 м от внешней поверхности холодильной машины (по стандарту UNI EN ISO 3744)

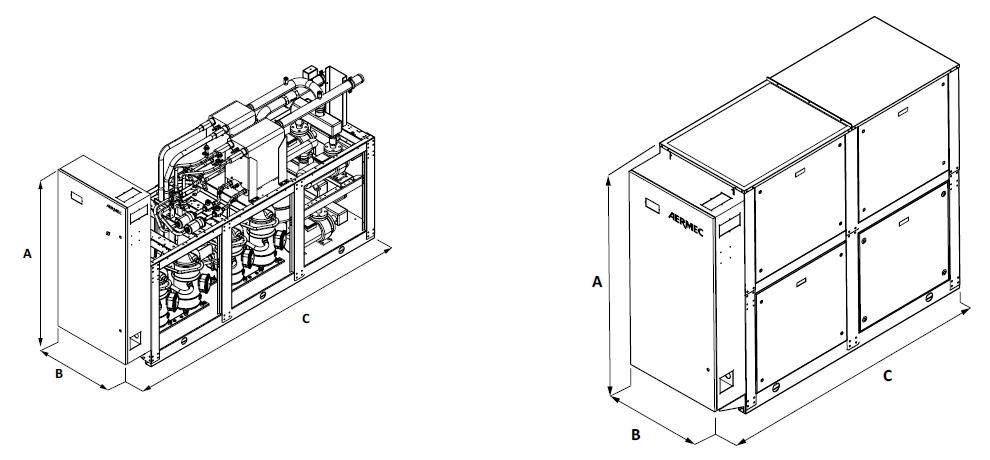

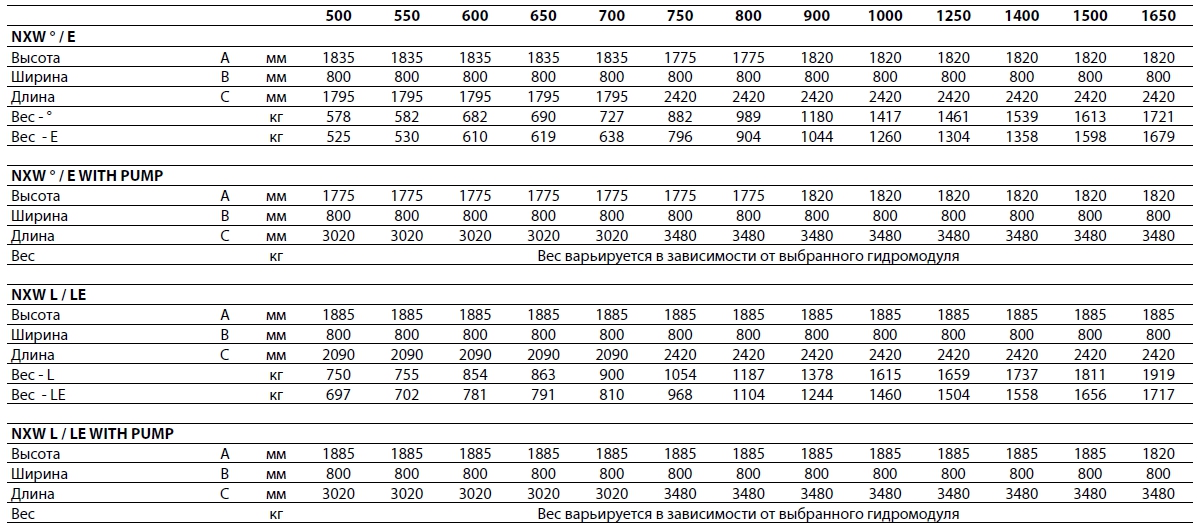

Габариты (мм)
