WRL 180-650

Реверсивный чиллер с водяным охлаждением конденсатора установки внутри помещений со спиральным компрессором и пластинчатым теплообменником
Холодопроизводительность от 50 до 173 кВт.
Теплопроизводительность от 51 до 184 кВт.

• ВЫСОКАЯ ЭФФЕКТИВНОСТЬ
• ВОЗМОЖНОСТИ КОМПЛЕКТАЦИИ СЛЕДУЮЩИМИ ОПЦИЯМИ:
• ЧАСТИЧНАЯ РЕКУПЕРАЦИЯ ; ПРОИЗВОДСТВО ГОРЯЧЕЙ ВОДЫ С ТЕМПЕРАТУРОЙ ДО +55°С;
• СИСТЕМА ПРИМЕНИМА ДЛЯ РАБОТЫ С ГЕОТЕРМАЛЬНЫМИ ИСТОЧНИКАМИ ТЕПЛА

Характеристики

• WRL – серия чиллеров с водяным охлаждением конденсатора, сконструированная для работы с хладагентом R410a. WRL – чиллеры внутренней установки, с герметичным спиральным компрессором, который прекрасно удовлетворяет всем требованиям рынка: компактные размеры, простота установки, низкая шумность.
• Высокая эффективность
  AERMEC разработал эту серию для функционирования в режиме теплового насоса с максимально высокой эффективностью и низким энергопотреблением.
• Подключение
  Электрическое и гидравлическое подключения расположены на верхней плоскости машин, что способствует простоте монтажа и обслуживания. Это также позволяет минимизировать необходимое пространство для обслуживания и размещать данные машины на меньшей площади.
• Тишина
  Машины серии WRL имеют выдающиеся шумовые характеристики. Тщательная шумоизоляция с использованием звукопоглощающих материалов наделяет машины WRL низким показателем шумовой эмиссии.
• Динамическая уставка
  Благодаря использованию самого современного поколения электронного регулирования и использованию внешнего датчика температуры (дополнительная опция), тепловой насос может адаптировать температуру производимой горячей воды в соответствии с изменением климатических условий, повышая тем самым энергетическую эффективность системы.
• Преимущества
  Принятые в серии WRL технические решения всегда направлены на максимальное качество в сочетании с использованием наиболее инновационных технологий, способных обеспечить максимальную энергоэффективность, простую установку и прекрасную гибкость системы с использованием альтернативных источников энергии.
• Модификации
• WRL о = холодильная машина, с возможностью реверса по “водяной” стороне для работы в режиме охлаждения/нагрева.
• WRL_K: реверсивный чиллер с водяным охлаждением и с низким падением давления со стороны системы
• Особенности конструкции
• Рама и основание выполнены из гальванизированной листовой стали с эпоксидным покрытием (цвет по RAL 9002).
• Большие пластинчатые теплообменники.
• Высокоэффективные компрессоры с низким энергопотреблением.
• Реле протока в стандартной комплектации.
• Соответствует указаниям по безопасности (CE), а также Стандартам в области электромагнитной совместимости.
  Безопасность установки гарантирована использованием изолированного выключателя со встроенным замком двери электрического щита управления, а также активной защитой основных компонентов.
• Управление может быть реализовано удаленно, с использованием панели с дисплеем, отображающим все параметры работы машины (возможно выбрать один из четырёх языков интерфейса).
• Система электронного управления последнего поколения.
• Удаленная панель управления также обладает простой и понятной системой меню и способна отображать аварийные сигналы от машины.

Дополнительное оборудование

• AER485P1: Интерфейс стандарта RS-485 для систем диспетчеризации с использованием протокола MODBUS.
• AERWEB300: опция AERWEB обеспечивающая дистанционное управление работой холодильных машин с помощью персонального компьютера и интернет соединения через стандартный браузер; 4 версии:
  • AERWEB300-6: веб-сервер для дистанционного управления максимум 6 установками через интерфейс RS485;
  • AERWEB300-18: веб-сервер для дистанционного управления максимум 18 установками через интерфейс RS485;
  • AERWEB300-6G: веб-сервер для дистанционного управления максимум 6 установками через интерфейс RS485 со встроенным модемом GPRS;
  • AERWEB300-18G: веб-сервер для дистанционного управления максимум 18 установками через интерфейс RS485 со встроенным модемом GPRS.
• VT: Виброизолирующие опоры, группа из четырёх виброизолирующих опор собирается под стальной рамой машины.
• ТАТ: Комнатный датчик температуры, с питанием 230В переменного тока; установочный комплект содержит комнатный датчик температуры воздуха с дисплеем и регулирующей ручкой. Контролирует ON-OFF клапан либо насос, работающий на соответствующую зону.
• TAH: Комнатный датчик температуры и влажности, с питанием 230В переменного тока; установочный комплект содержит комнатный датчик температуры и влажности с дисплеем и регулирующей ручкой. Контролирует ON-OFF клапан либо насос, работающий на соответствующую зону, а также согласует работу осушителя.
• SSM: Датчик для использования в комбинации со смешивающим клапаном на водяной системе “тёплый пол” если она применяется. Этот датчик должен быть заказан совместно с опцией VMFCRP.
• S…I: Накопительные баки для системы; доступны в различных типоразмерах: 200, 300, 400 или 500 литров (S200I, S300I, S400I или S500I соответственно).

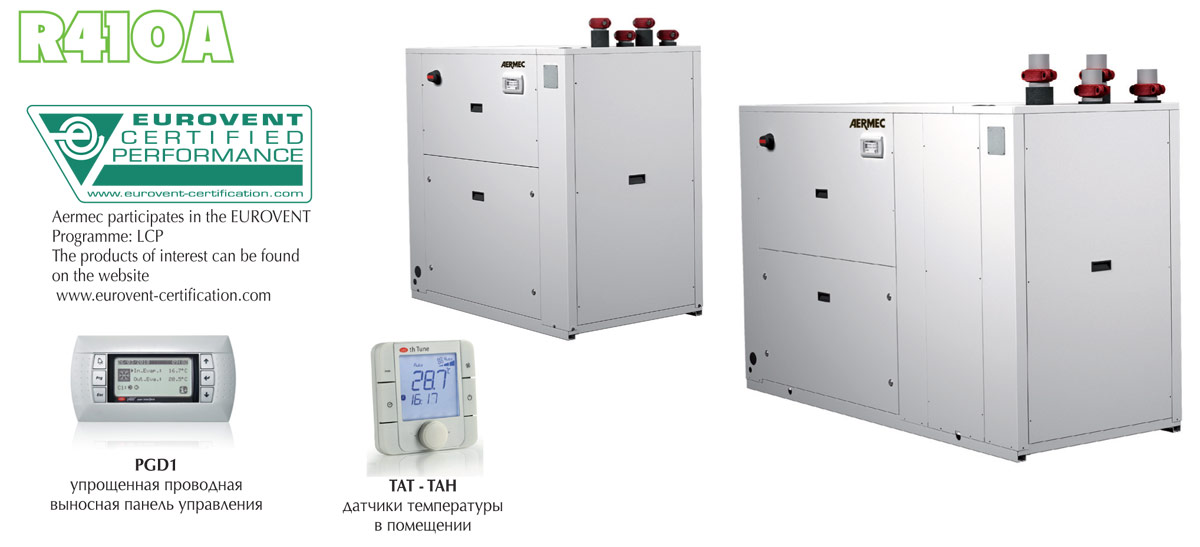

• PGD1: Упрощенная удалённая проводная панель управления. Позволяет осуществлять контроль за функционированием машины и получать уведомления об аварийных сигналах. Максимальное возможное удаление – до 500м. при использовании экранированной витой пары и “Т”-образного разветвителя для локальной сети TCONN6J000.
• KSAE: Датчик температуры наружного воздуха. Датчик температуры в пластиковом корпусе (IP44).
• VMFCRP: Устройство зонального управления. Тепловые насосы WRL могут управлять максимум тремя различными зонами, используя следующие методы:
  • Зона №1: управляется последовательно благодаря использованию электронного регулирования последнего поколения. Рекомендовано использовать накладной датчик температуры SSM, для измерения температуры выходящей воды.
  • Машина отправляет воду с параметрами, измеренными датчиком на накопительный бак ГВС.
  • Управление оставшихся зон №2 и №3 возможно реализовать используя комбинации VMFCRP + SSM.

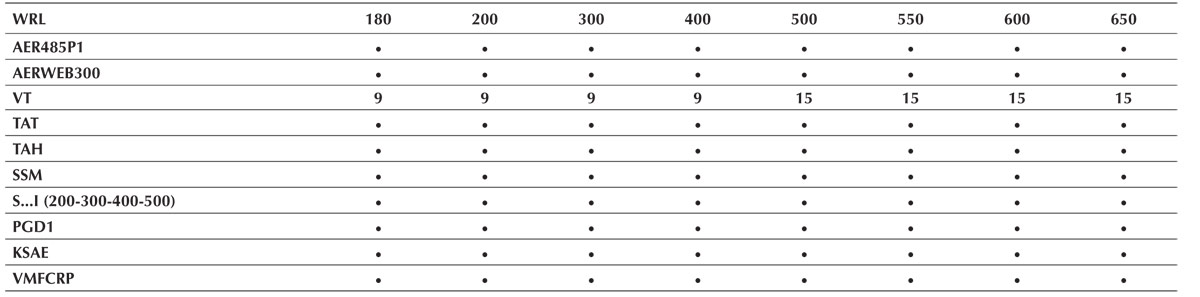

Совместимость дополнительного оборудования

Выбор модификации

Комбинируя различные опции, можно подобрать такую модель серии WRL, которая наиболее полно отвечает требованиям Заказчика

(2) Питание 500V/3/50Hz доступна только для типоразмера 400-650

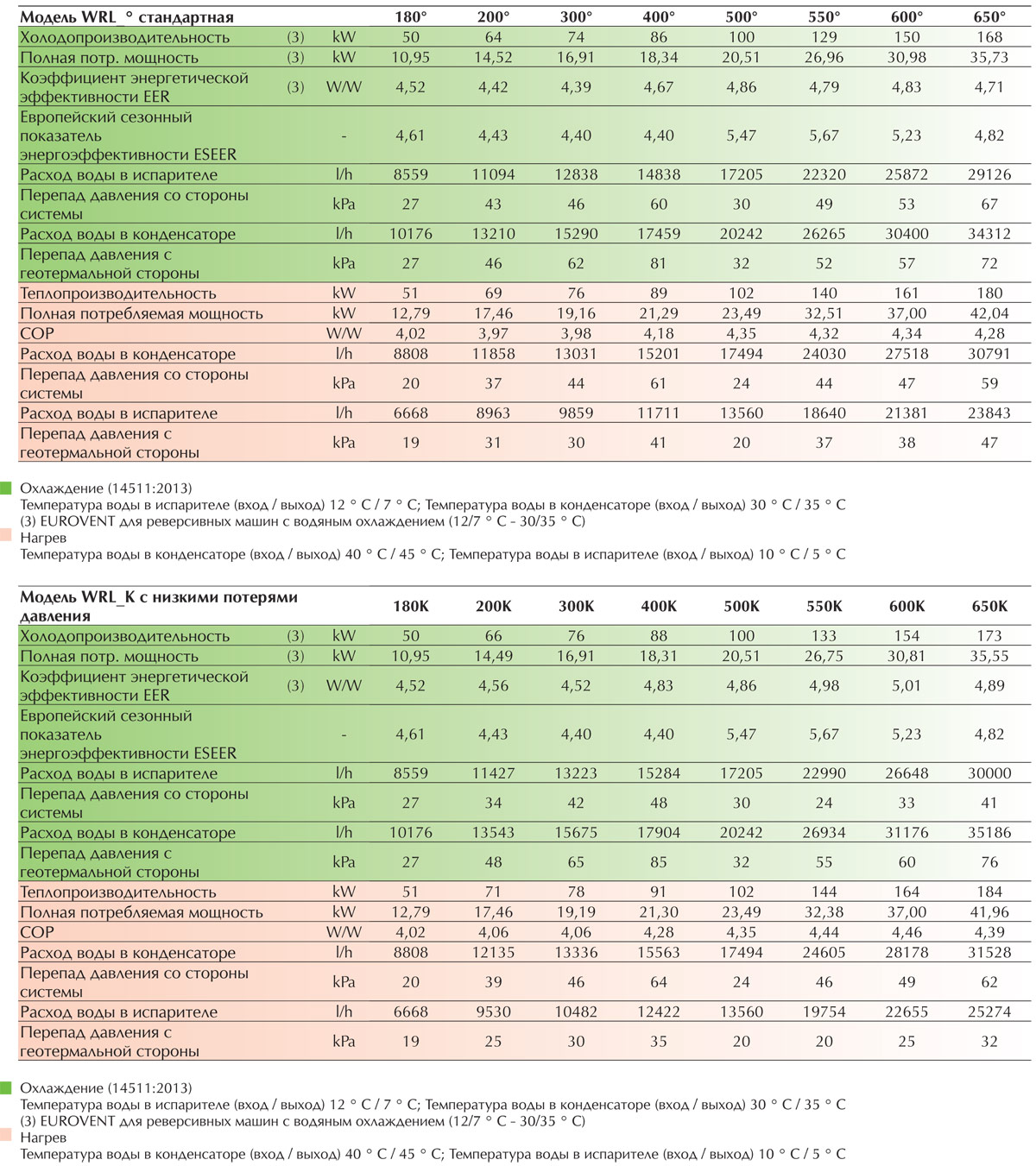

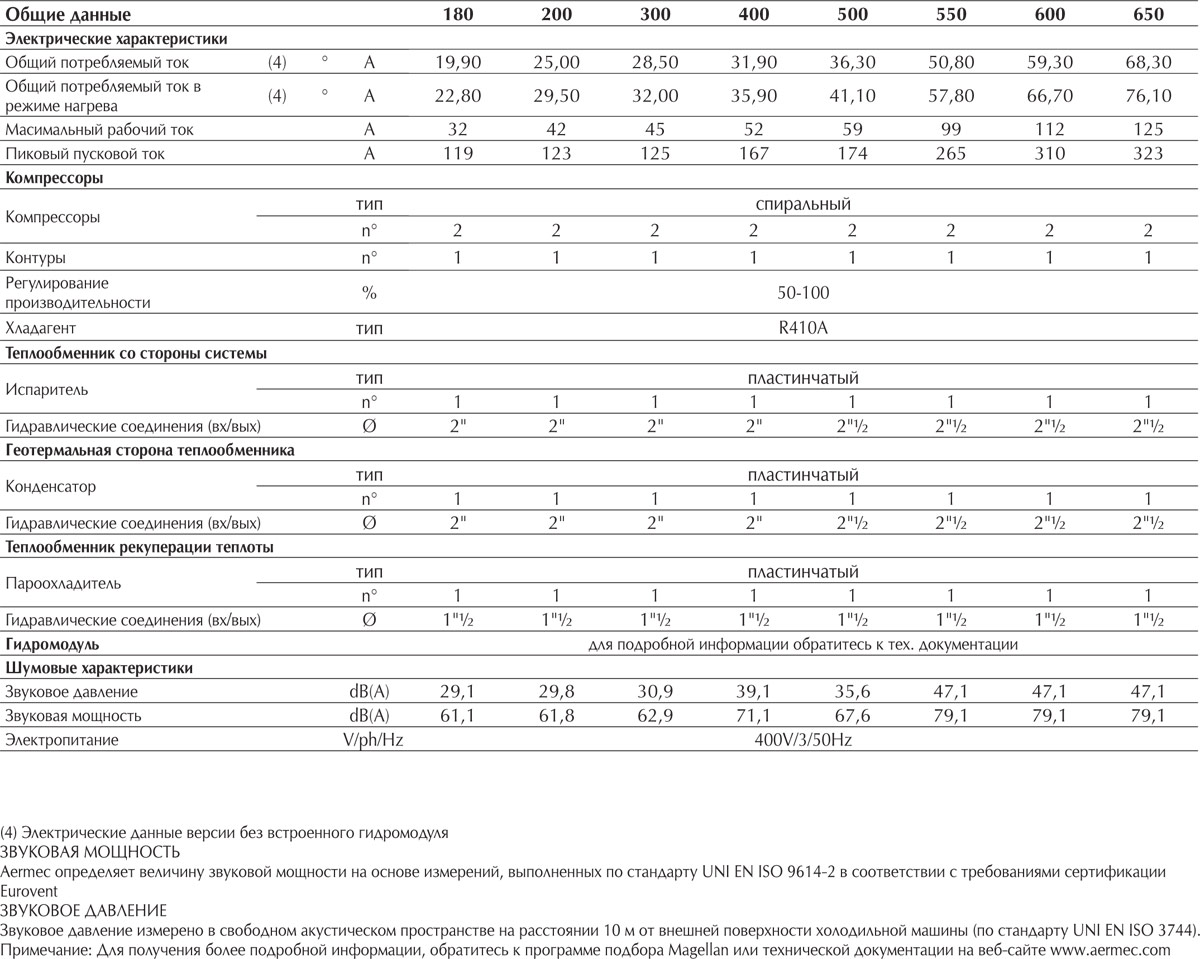

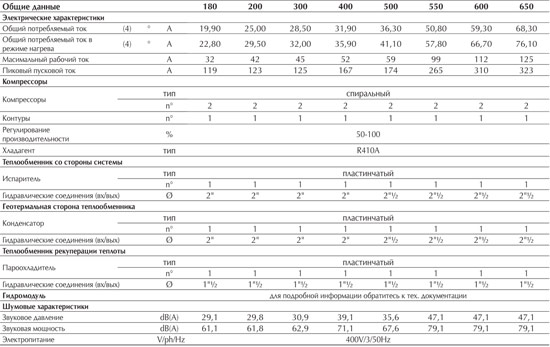

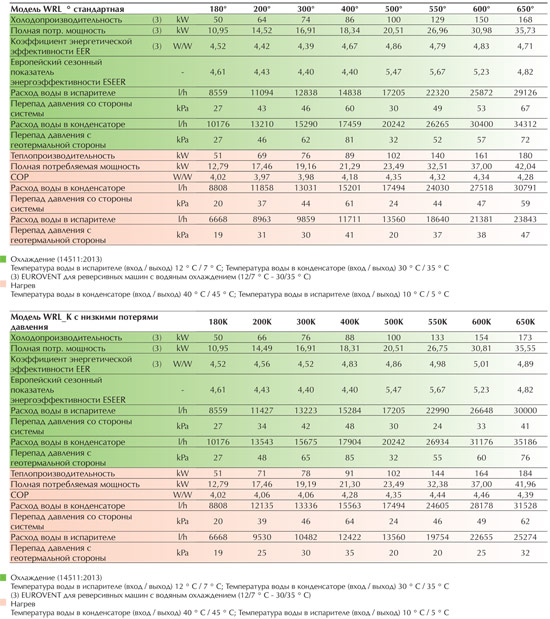

Технические характеристики

Технические характеристики

(4) Электрические данные версии без встроенного гидромодуля
ЗВУКОВАЯ МОЩНОСТЬ
Aermec определяет величину звуковой мощности на основе измерений, выполненных по стандарту UNI EN ISO 9614-2 в соответствии с требованиями сертификации Eurovent
ЗВУКОВОЕ ДАВЛЕНИЕ
Звуковое давление измерено в свободном акустическом пространстве на расстоянии 10 м от внешней поверхности холодильной машины (по стандарту UNI EN ISO 3744).
Примечание: Для получения более подробной информации, обратитесь к программе подбора Magellan или технической документации на веб-сайте www.aermec.com

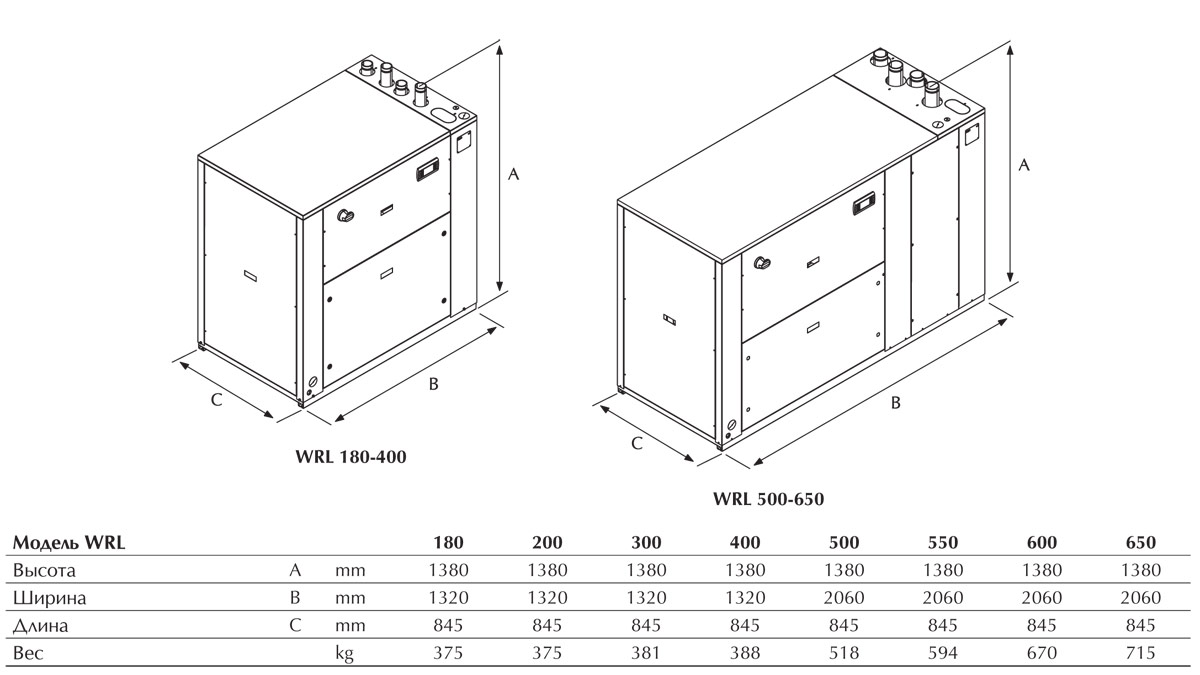

Размеры (mm)
