R (в стойке)

Междурядные прецизионные кондиционеры:
А – с выносным конденсатором воздушного охлаждения или конденсатором с водяным охлаждением
U – на охлажденной воде Холодопроизводительность 20 - 35 кВт

  • МЕЖДУРЯДНЫЕ КОНДИЦИОНЕРЫ ДЛЯ РАЗМЕЩЕНИЯ МЕЖДУ СТОЕК
  • ЗАБОР ВОЗДУХА ОСУЩЕСТВЛЯЕТСЯ С ТЫЛЬНОЙ СТОРОНЫ ИЗ ГОРЯЧЕГО КОРИДОРА
  • ФРОНТАЛЬНАЯ И БОКОВАЯ РАЗДАЧА ВОЗДУХА СНИЖАЕТ НАГРУЗКУ НА ВЕНТИЛЯТОРЫ И УЛУЧШАЕТ ЭНЕРГОЭФФЕКТИВНОСТЬ
  • СЕРВИСНЫЙ ДОСТУП ЧЕРЕЗ ФРОНТАЛЬНУЮ И ТЫЛЬНУЮ СТОРОНЫ
  • ПОДКЛЮЧЕНИЯ ПО ГИДРАВЛИКЕ И ЭЛЕКТРИЧЕСТВУ ПОДВОДЯТСЯ СНИЗУ ИЛИ СВЕРХУ


Описание

Прецизионные кондиционеры серии R специально спроектированы для использования в межрядном исполнении с учетом конструкции и габаритов охлаждаемых стоек.

ВЕРСИИ

RXA: Кондиционеры с воздушным охлаждением конденсатора или водяным охлаждением конденсатора.

RXU: Кондиционеры на охлажденной воде.

ХАРАКТЕРИСТИКИ

Прецизионные кондиционеры серии R спроектированы и изготовлены с учетом габаритов серверных стоек, забор воздуха осуществляется с тыльной стороны из горячего коридора и раздается фронтально в холодный коридор. Модельный ряд расчитан на работу с хладагентом R410A.

КОНСТРУКЦИЯ

Корпус состоит из стальной рамы с полиэстерным покрытием темно-серого цвета (RAL7024). Панели корпуса покрыты шумоизолирующим материалом

ТЕПЛООБМЕННИКИ

Высокоэффективные теплообменники состоят из медных трубок, алюминиевого оребрения, регулируются 3-ходовым клапаном (опционально 2-ходовым клапаном) с сервоприводом.

КОМПРЕССОРЫ

Высокопроизводительные спиральные компрессоры с низким энергопотреблением.

ВЕНТИЛЯТОРЫ

Центробежные вентиляторы с загнутыми назад лопатками (прямоприводные) и двигателем EC с электронным управлением для минимизации потребления электроэнергии и уровня шума.

ФИЛЬТРЫ

Используется панельный фильтр Е4 (в соответствии с EN 779) с датчиком дифференциального давления (стандартная комплектация).

ЭЛЕКТРОННОЕ УПРАВЛЕНИЕ

Применение автоматики, поддерживающую протокол Modbus® Mаster, позволяет в режиме реального времени отслеживать более 50 параметров, характеризующих работу всех компонентов кондиционера. Высокая энергоэффективность достигается применением специального алгоритма, гарантирующего значительную экономию электроэнергии как в системах с прямым испарением, так и в системах, работающих на охлажденной воде. Благодаря встроенной карте расширения RS485 Modbus® и картам расширения BACnet, LonWorks и SNMP, осуществляется простое подключение к системам удаленного мониторинга и системе BMS (Building Management System). Отображение параметров поддерживается на 8 языках.



Дополнительное оборудование

ДЛЯ СИСТЕМ С ПРЯМЫМ ИСПАРЕНИЕМ

  • Бесщеточные компрессоры постоянного тока с инверторным управлением
  • Линия электропитания для выносного конденсатора
  • В выносных конденсаторах с вентиляторами регулирование давления конденсации осуществляется сигналом 0-10 В
  • Низкотемпературный комплект для работы при высоких температурах
  • Ресивер увеличенной емкости
  • Обратные клапаны на на газовой и жидкостной линиях
  • Конденсатор с водяным охлаждением
  • Конденсатор с водяным охлаждением с клапаном для регулирования температуры конденсации

ДЛЯ РАБОТЫ НА ОХЛАЖДЕННОЙ ВОДЕ:

  • 2-ходовой клапан с сервоприводом
  • Датчики температуры воды на входе и выходе

НАГРЕВ:

  • Электронагреватели с плавным регулированием

УВЛАЖНЕНИЕ:

  • Датчик влажности помещения
  • Датчик влажности
  • Паровой увлажнитель

ОПЦИОНАЛЬНОЕ ОСНАЩЕНИЕ

  • Дренажный насос для удаления конденсата
  • Воздушный фильтр M5 (EU5)
  • Фронтальная заглушка для боковой раздачи воздуха
  • Боковые панели для фронтальной раздачи
  • Колеса для транспортировки

ЭЛЕКТРИКА:

  • Электропитание: 400 В/ 3ф / 50 Гц - 230 В / 3ф / 50 Гц
  • Питание без нейтрали
  • Автоматический переключатель линии питания Basic (ATS)
  • Автоматический переключатель линии питания Advanced (ATS)

РЕГУЛИРОВАНИЕ:

  • Регулирование по постоянному расходу воздуха
  • Регулирование по постоянному напору воздуха
  • Поддерживает возможность объединения в локальную сеть
  • Наличие терминала для удаленного управления
  • Защита от протечек

Примечание: для получения дополнительной информации см. программу подбора.

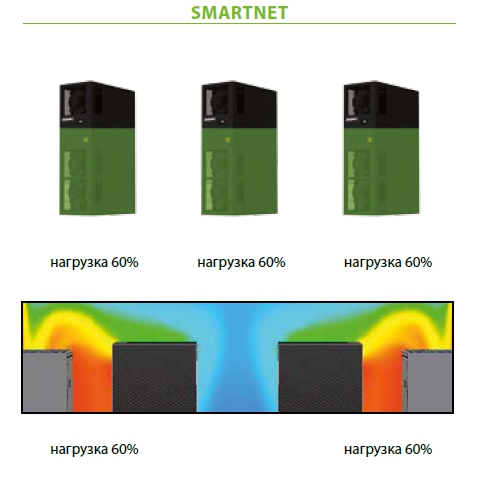

SMARTNET

Инновационная система SMARTNET, энергоэффективная концепция для локальной сети. Эта система, используя возможности плавного регулирования, позволяет распределить рабочую нагрузку между всеми блоками в локальной сети.

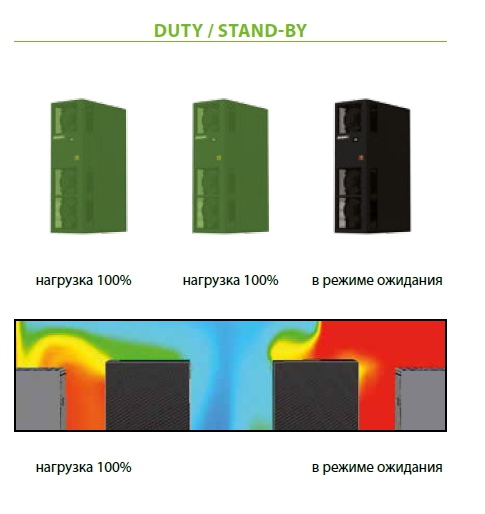

По сравнению с режимом секвенции (равномерное выработка ресурса), где резервные блоки ждут отказа рабочего блока, система SMARTNET позволяет одновременно задействовать все кондиционеры в режиме высокой энергоэффективности.

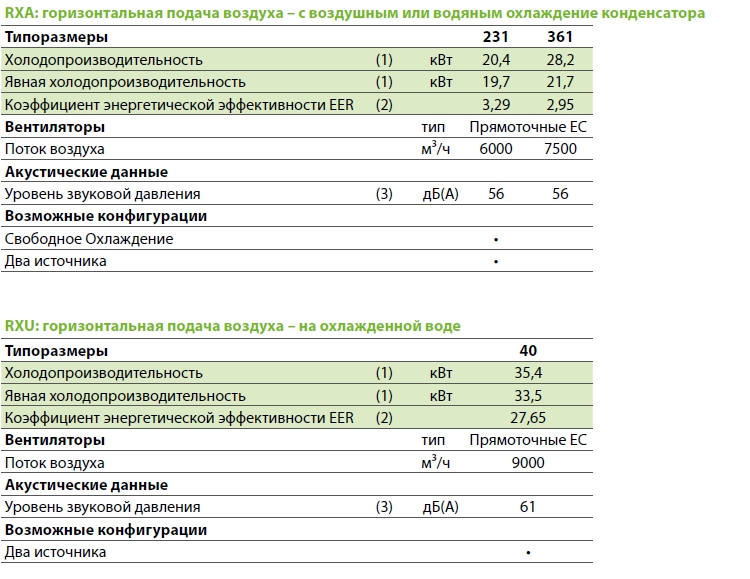

Технические данные

(1) Охлаждение: температура конденсации 45 °C; воздух на входе 24 °C-45%; температура воды 7/12 °C; внешнее статическое давление: 30 Па. Указанные характеристики не учитывают тепло, генерируемое вентиляторами, которое должно быть добавлено к тепловой нагрузке системы.
2) EER: полная холодопроизводительность/мощность компрессора + мощность двигателей вентиляторов (без учета вентиляторов конденсатора)
3) Уровень звукового давления измерялся в свободном пространстве на расстоянии 2 м, высоте 1,5 м в условиях свободного поля с подсоединенным воздуховодом приточного воздуха.

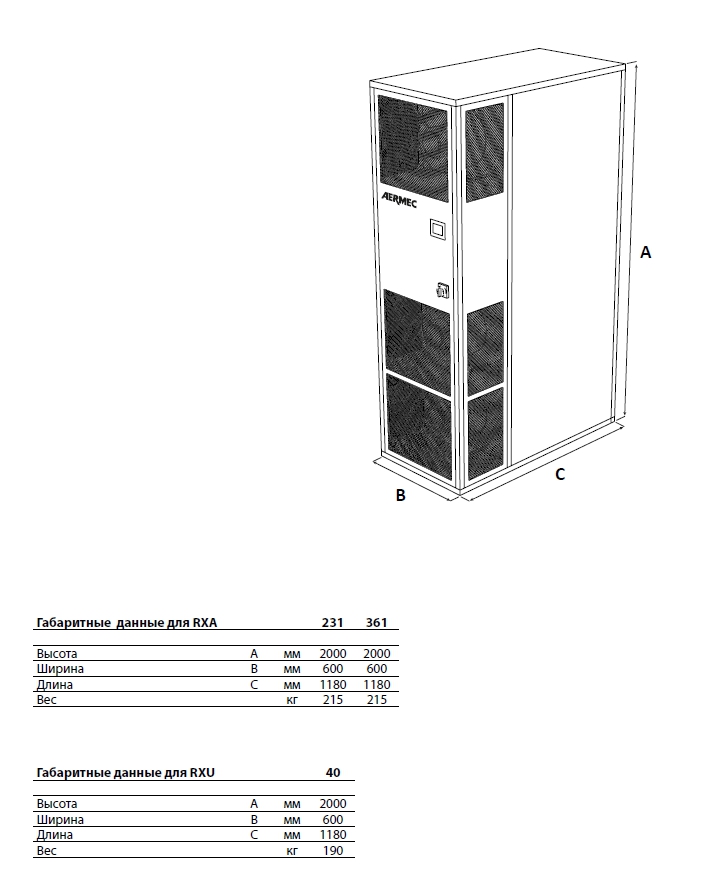

Габариты (мм)


PDFТехническое описание и инструкция по установке
