G

Прецизионные кондиционеры:
X – с выносным конденсатором воздушного охлаждения или конденсатором с водяным охлаждением
W – на охлажденной воде
Холодопроизводительность 43 - 183 кВт

  • ВЫНОСНАЯ ВЕНТГРУППА ПОД ФАЛЬШПОЛ; УВЕЛИЧЕНИЕ ПОЛЕЗНОЙ ПЛОЩАДИ ТЕПЛООБМЕННИКА НА 40-50%; СНИЖЕННОЕ СОПРОТИВЛЕНИЕ ПО ВОЗДУХУ; УМЕНЬШЕННОЕ ЭНЕРГОПОТРЕБЛЕНИЕ ВЕНТИЛЯТОРОВ
  • УВЕЛИЧЕННАЯ ПОВЕРХНОСТЬ ФИЛЬТРОВ; УВЕЛИЧЕННЫЙ РЕСУРС; СНИЖЕННАЯ ПОТЕРЯ ДАВЛЕНИЯ
  • УЛУЧШЕННАЯ АЭРОДИНАМИКА ВЕНТИЛЯТОРОВ; ГОРИЗОНТАЛЬНАЯ ПОДАЧА ВОЗДУХА


Описание

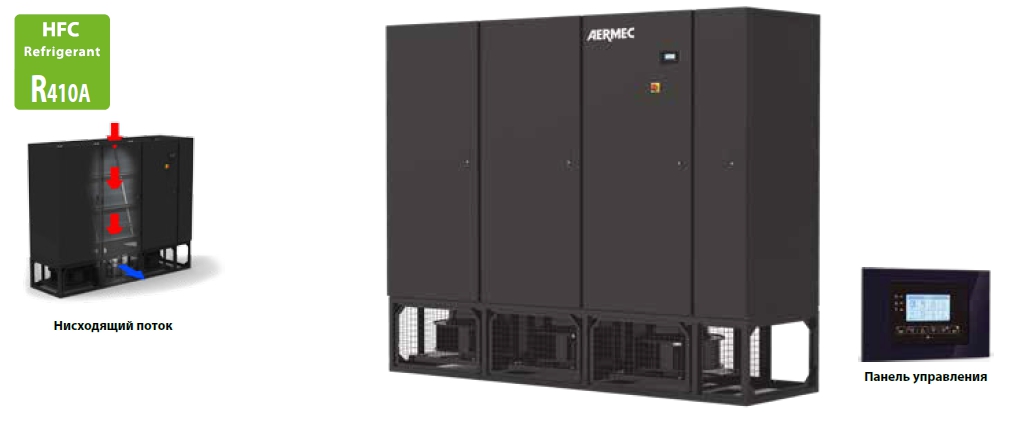

Прецизионные кондиционеры серии G, изготавливаются с соблюдением всех требований, предъявляемых к оборудованию предназначенного для использования в серверных и центрах обработки данных.

ВЕРСИИ

GXU: кондиционеры с нисходящим потоком воздуха и с воздушным или водяным охлаждение конденсатора

GWU: кондиционеры с нисходящим потоком воздуха, работающие на охлажденной воде.


ХАРАКТЕРИСТИКИ

Прецизионные кондиционеры серии G предназначены для кондиционирования технологических помещений с высокими тепловыми нагрузками. В таких условиях кондиционеры рекомендуется использовать с фальшполом высотой до 800 мм, тем самым создавая достаточное пространство для эффективной работы вентиляторов. ВЕНТГРУППА В ОТДЕЛЬНОМ КОРПУСЕ ВЫНОСИТСЯ ПОД ФАЛЬШПОЛ, ОБЕСПЕЧИВАЯ СЛЕДУЮЩИЕ ПРЕИМУЩЕСТВА:

  • Освободившееся место в корпусе позволяет разместить теплообменник большей мощности, с меньшими потерями давления по воздуху
  • Используется фильтр с большей площадью фильтрующей поверхности, что увеличивает его ресурс, снижает потери давления по воздуху и сервисные расходы.
  • Выносная вентгруппа с горизонтальной раздачей воздуха имеет лучшую аэродинамику и меньшие потери давления по воздуху.

Модельный ряд предназначен для работы с хладагентом R410A.


КОНСТРУКЦИЯ

Конструкция состоит из стальной рамы с полиэстерным покрытием темно-серого цвета (RAL7024), гарантирующего защиту от эрозии. Панели корпуса имеют звукоизолирующее покрытие. Выносная вентгруппа поставляется отдельно от корпуса кондиционера, подключение по электрике производится во время монтажа оборудования.


ТЕПЛООБМЕННИКИ

Теплообменники с увеличенной площадью поверхности дают большую мощность охлаждения, состоят из медных трубок, алюминиевого оребрения, регулируются 2-ходовым клапаном (опционально 3-ходовым клапаном) с сервоприводом.


КОМПРЕССОРЫ

Высокопроизводительные спиральные компрессоры с низким энергопотреблением. В кондиционерах с двумя холодильными контурами можно управлять производительностью компрессоров, это осуществляется автоматически специальным алгоритмом пуска компрессоров в соответствии с изменением теплоизбытков в помещении.


ВЕНТИЛЯТОРЫ

Центробежные вентиляторы с загнутыми назад лопатками (прямоприводные вентиляторы) с двигателем EC, с электронным управлением, позволяют снизить электропотребление.


ФИЛЬТРЫ

Используется панельный фильтр Е4 (в соответствии с EN 779) с датчиком дифференциального давления (стандартная комплектация).


ЭЛЕКТРОННОЕ УПРАВЛЕНИЕ

Применение автоматики, поддерживающую протокол Modbus® Mаster, позволяет в режиме реального времени отслеживать более 50 параметров, характеризующих работу всех компонентов кондиционера. Высокая энергоэффективность достигается применением специального алгоритма, гарантирующего значительную экономию электроэнергии как в системах с прямым испарением, так и в системах, работающих на охлажденной воде. Благодаря встроенной карте расширения RS485 Modbus® и картам расширения BACnet, LonWorks и SNMP, осуществляется простое подключение к системам удаленного мониторинга и системе BMS (Building Management System). Отображение параметров поддерживается на 8 языках.



Дополнительное оборудование

ДЛЯ СИСТЕМ С ПРЯМЫМ ИСПАРЕНИЕМ

  • Бесщеточные компрессоры постоянного тока с инверторным управлением
  • Линия электропитания для выносного конденсатора
  • Линия электропитания с регулированием скорости вентиляторов выносного конденсатора
  • Регулирование давления конденсации осуществляется сигналом 0-10 В
  • Низкотемпературный комплект для работы при отрицательных температурах наружного воздуха
  • Ресивер с увеличенной емкостью
  • Обратные клапаны на газовой и жидкостной линиях
  • Конденсатор с жидкостным охлаждением
  • Конденсатор с жидкостным охлаждением с клапаном для регулирования температуры конденсации
  • Высокотемпературный комплект для работы при высоких температурах конденсации

ДЛЯ РАБОТЫ НА ОХЛАЖДЕННОЙ ВОДЕ:

  • 3-ходовой клапан с сервоприводом
  • Датчики температуры воды на входе и выходе

НАГРЕВ:

  • Электронагреватели с плавным регулированием
  • Электронагреватели со ступенчатым регулированием (доступны по запросу только для некоторых моделей)
  • Водяные нагреватели с 2- или 3-ходовыми клапанами (доступны по запросу только для некоторых моделей)

УВЛАЖНЕНИЕ:

  • Комнатный датчик влажности
  • Датчик влажности на входе воздуха
  • Паровой увлажнитель

ОПЦИОНАЛЬНОЕ ОСНАЩЕНИЕ:

  • Дренажный насос
  • Дренажный насос для горячей воды
  • Отсечной воздушный клапан
  • Воздушный фильтр M5 (EU5)
  • Звукоизолированный пленум
  • Воздухораздающий пленум с решетками для подачи воздуха фронтально или назад
  • Пленум-основание с отверстием для раздачи воздуха под фальшпол
  • Шумоизолированный пленум-основание
  • Пленум с усиленным звукоизоляционным покрытием

ЭЛЕКТРИКА:

  • Электропитание: 400 В / 3ф /50 Гц - 230 В / 3ф / 50 Гц
  • Питание без нейтрали
  • Автоматический переключатель линии питания Basic (ATS)
  • Автоматический переключатель линии питания Advanced (ATS)

РЕГУЛИРОВАНИЕ:

  • Регулирование по постоянному расходу воздуха
  • Регулирование по постоянному напору воздуха
  • Поддерживает возможность объединения в локальную сеть
  • Наличие терминала для удаленного управления
  • Защита от протечек

Примечание: для получения дополнительной информации см. программу подбора.

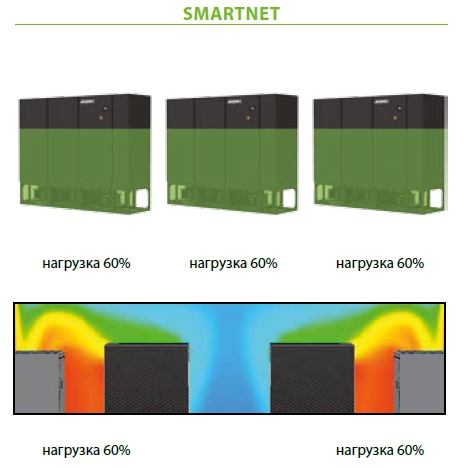

SMARTNET

Инновационная система SMARTNET, энергоэффективная концепция для локальной сети.
Эта система, используя возможности плавного регулирования, позволяет распределить рабочую нагрузку на все блоки в локальной сети.

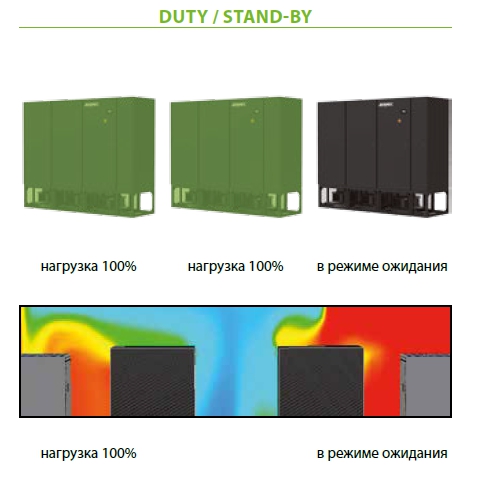

По сравнению с режимом секвенции (равномерное выработка ресурса), где резервные блоки ждут отказа рабочего блока, система SMARTNET позволяет одновременно задействовать все кондиционеры в режиме высокой энергоэффективности.

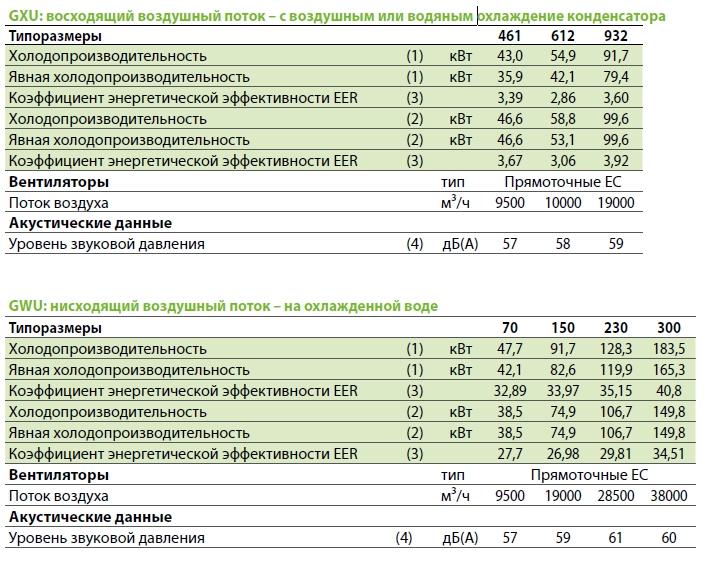

Технические данные

(1) Охлаждение: температура конденсации 45 °C; воздух на входе 24 °C – 45%; температура воды 7/12 °C; внешнее статическое давление: 30 Па. Высота раздаваемого воздуха до 1000 мм. Указанные характеристики не учитывают тепло, генерируемое вентиляторами, которое должно быть добавлено к тепловой нагрузке системы.
(2) Охлаждение: температура конденсации 45 °C; воздух на входе 30 °C – 30 %; температура воды 14/20 °C; внешнее статическое давление: 30 Па. Высота раздаваемого воздуха до 1000 мм. Указанные характеристики не учитывают тепло, генерируемое вентиляторами, которое должно быть добавлено к тепловой нагрузке системы.
(3) EER: полная холодопроизводительность/мощность компрессора + мощность двигателей вентиляторов (без учета вентиляторов конденсатора)
(4) Уровень звукового давления измерялся в свободном пространстве на расстоянии 2 м, высоте 1,5 м в условиях свободного поля с подсоединенным воздуховодом приточного воздуха.
(*) Типоразмеры доступны только по запросу



Модели с нисходящим потоком воздуха

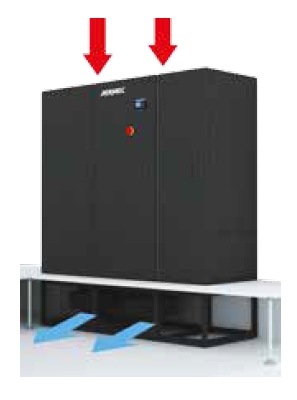

Стандартное исполнение для установки в серверной. Рекомендуемая высота фальшь-пола не менее 550 мм.

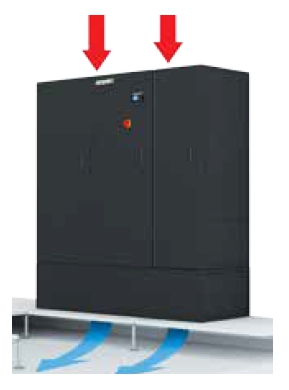

Стандартное исполнение для установки в серверной. Рекомендуемая высота фальшь-пола не менее 550 мм. В данном случае кондиционер устанавливается на базу-основание. Необходимо убедиться, что на пути всасываемого воздуха не должно быть препятствий: потолок должен быть на достаточном расстоянии от верхней панели машины.

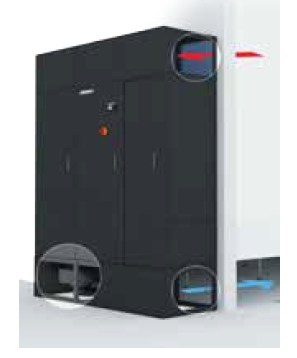

Стандартное исполнение для установки в серверной без фальшпола и подачи воздуха назад. В этом случае фальшь – пол имеет фиксированную высоту 550 мм, боковые закрывающие панели и решетки на задней панели с раздачей воздуха. Установка камеры повышенного давления с задней системой раздачи является необязательной, если нет системы канализации.

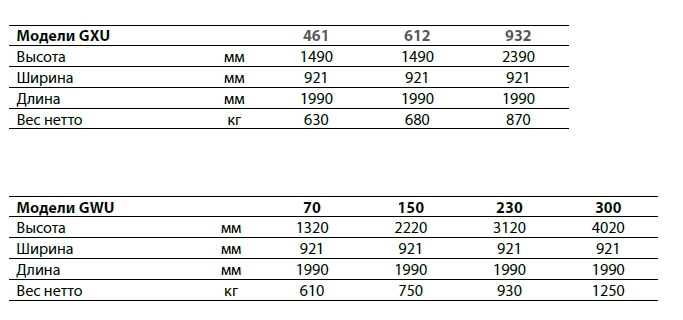

Габариты (мм)


PDFТехническое описание и инструкция по установке
