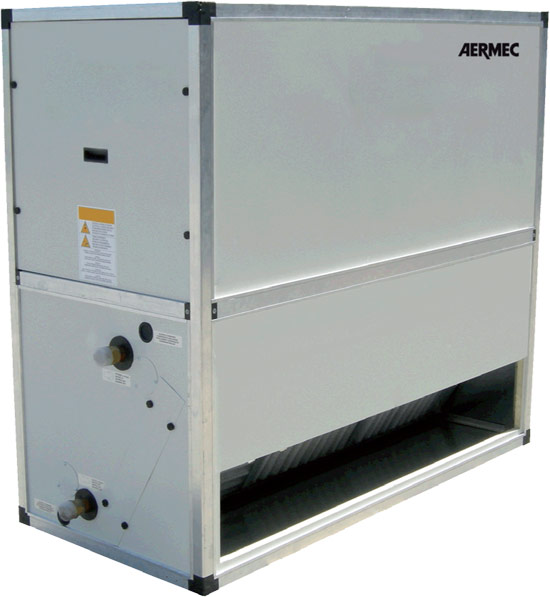

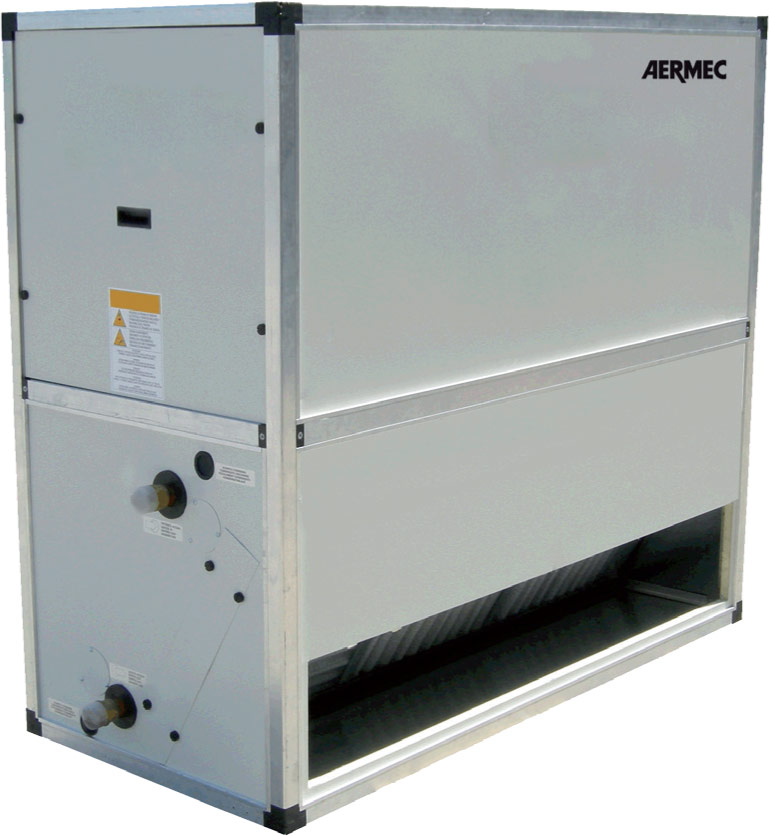

TN

Неавтономный кондиционер. Расход воздуха от 2300 до 23000 м3/час

Канальные доводчики серии TN предназначены для коммерческих и промышленных зданий для средних помещений.
Серия состоит из восьми типоразмеров с расходом воздуха от 2300 до 23000 м3/час и предназначена для очистки, охлаждения и/илинагрева воздуха.
Производительность обеспечивается за счет высокоэффективных теплообменников и высоконапорных вентиляторов, соединенных с электродвигателем посредством ременно-шкивной передачи.
Компактность, низкий уровень шума, а также широкий ассортимент аксессуаров дает серии TN большую гибкость для того, чтобы адаптироваться к требованиям заказчика.
В дополнение к возможности преобразования модели из горизонтального положения в вертикальное, и наоборот, она была выбрана,чтобы добавить расширенную конфигурацию для обеспечения более высокого давления вентилятора.

Особенности

  • МОДИФИКАЦИИ:
    • 8 доступных типоразмеров в вертикальной конфигурации с возможность изменить их в горизонтальную конфигурацию.
    • Улучшенная конфигурация для обеспечения более высокого давления вентилятора.
  • РАМА:
    • Рама изготовлена из алюминиевого профиля с сэндвич-панелями– внутренний лист - оцинкованная сталь, наружный лист - оцинкованная сталь с изоляцией из полиуретана (плотность 40 кг/м3) и общей толщиной 25 мм, цвет RAL 9002. Крепление панелей с помощью специального замкового профиля, обеспечивает идеальное уплотнение между панелью ирамой и лёгкость монтажа/демонтажа панелей.
      Угловые элементы выполнены из нейлона усиленного фибергласом.
      Поддон для сбора конденсата из оцинкованной стали, снабжен сливным резьбовым соединением с обеих сторон и подходит для горизонтальной и вертикальной установки устройства.
  • ВЕНТИЛЯТОРЫ:
    • Высокопроизводительные центробежные вентиляторы двухстороннего всасывания, вперед загнутые лопатки вентилятора.
  • МОТОРЫ:
    • Электромоторы асинхронные трехфазные, с закрытой рамой и внешней вентиляцией, отвечающие стандарту IEC, CEI,UNEL (класс защиты IP55), одна скорость (4 полюса).
  • ТРАНСМИССИЯ:
    • Шкивы с изменяемым диаметром для лучшей установки вентилятора. Ремни могут быть SPA типа или SPB типа. Они поставляются с коническим зажимом типа “Taperlock”, статически и динамически сбалансированы.
  • ВОДЯНЫЕ ТЕПЛООБМЕННИКИ:
    • Водяные теплообменники изготавливаются из медных труб и алюминиевых ребер, закрепляемых методом механического расширения труб;
      Главные теплообменники могут быть четырех или шестирядные (для охлаждения или нагрева) и двух, трех, четырехрядные вторичные (только нагрев).
      Фильтрация осуществляется синтетическими фильтрами толщиной 50 мм эффективности класса G4 (в соответствии с EN 779) размещенными на стороне всасывания.
  • ФИЛЬТРЫ:
    • Фильтры легко снимаются для облегчения их обслуживания и чистки; они расположены на направляющих в главной секции теплообменника. Удалить фильтры можно потянув их вбок через дверь на панели. Вместе с оборудованием FTMxT фильтрация осуществляется с помощью компактных фильтров

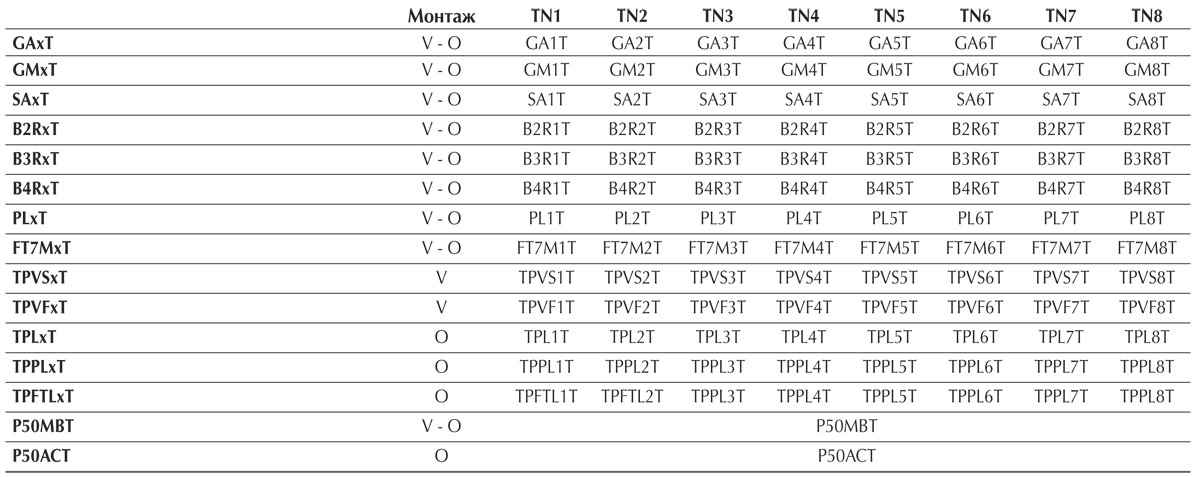

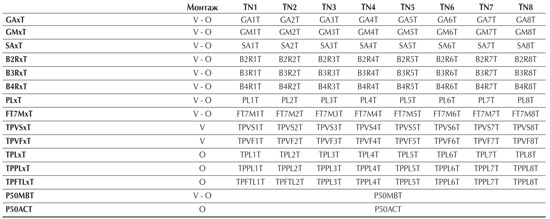

Дополнительное оборудование

  • PLxT всасывающий и раздающий пленумы: совместимый с GAxT, GMxT и TPPLxT.
  • FT7MxT компактные фильтры F7 устанавливаются на напорной стороне: совместимы с GMxT, SAxT и TPPxT.
  • B2RxT - B3RxT - B4RxT нагревательные водяные теплообменник 2 - 3 - 4 рядные системы на 4 трубы.
  • SAxT заслонка всасывания: для установки на базовый блок или напленумах.
  • GMxT заборная решетка с регулируемыми ребрами: для установки на базовыйблок или на пленумах.
  • GAxT заборная решетка с фиксированными ребрами, изогнутая под углом 45 °: для установки на базовый блок или на пленумах.
  • TPVSxT защита крыши для вертикальной установки с выбросом вверх: для установки на базовый блок.
  • TPVFxT защита крыши для вертикальной установки: для установки на PLxT, FT7MxT и вертикального базового блока с выбросом вперед.
  • TPLxT защита крыши для горизонтальной модификации с выбросом вперед: для установки на базовый блок.
  • TPPLxT пленумы защиты крыши для горизонтальной установки с выбросом вперед: для установки на PLxT и FT7MxT типоразмеры от 3 до 8.
  • TPFTLxT крыша для карманного фильтра при линейной установке с выбросом вперёд.
  • P50MBT поддерживающие опоры для угловых элементов для горизонтальных и вертикальных модификаций.
  • P50ACT поддерживающие опоры боковых элементов для горизонтальной модификации.

V - O = Это оборудование может быть установлено на вертикальную и горизонтальную модификацию;
V = Это оборудование может быть установлено только на вертикальную модификацию;
O = Это оборудование может быть установлено только на горизонтальную модификацию;

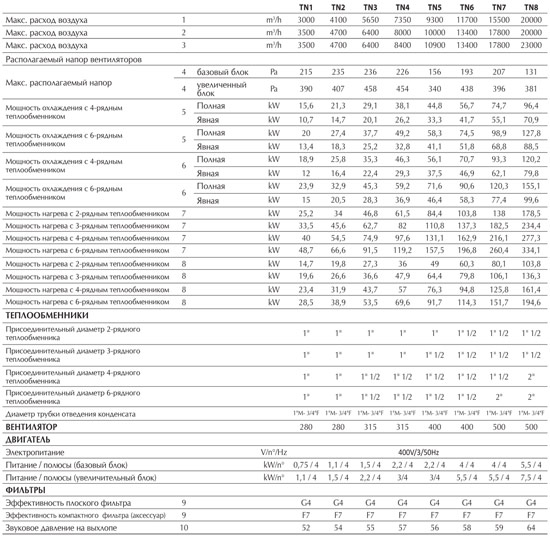

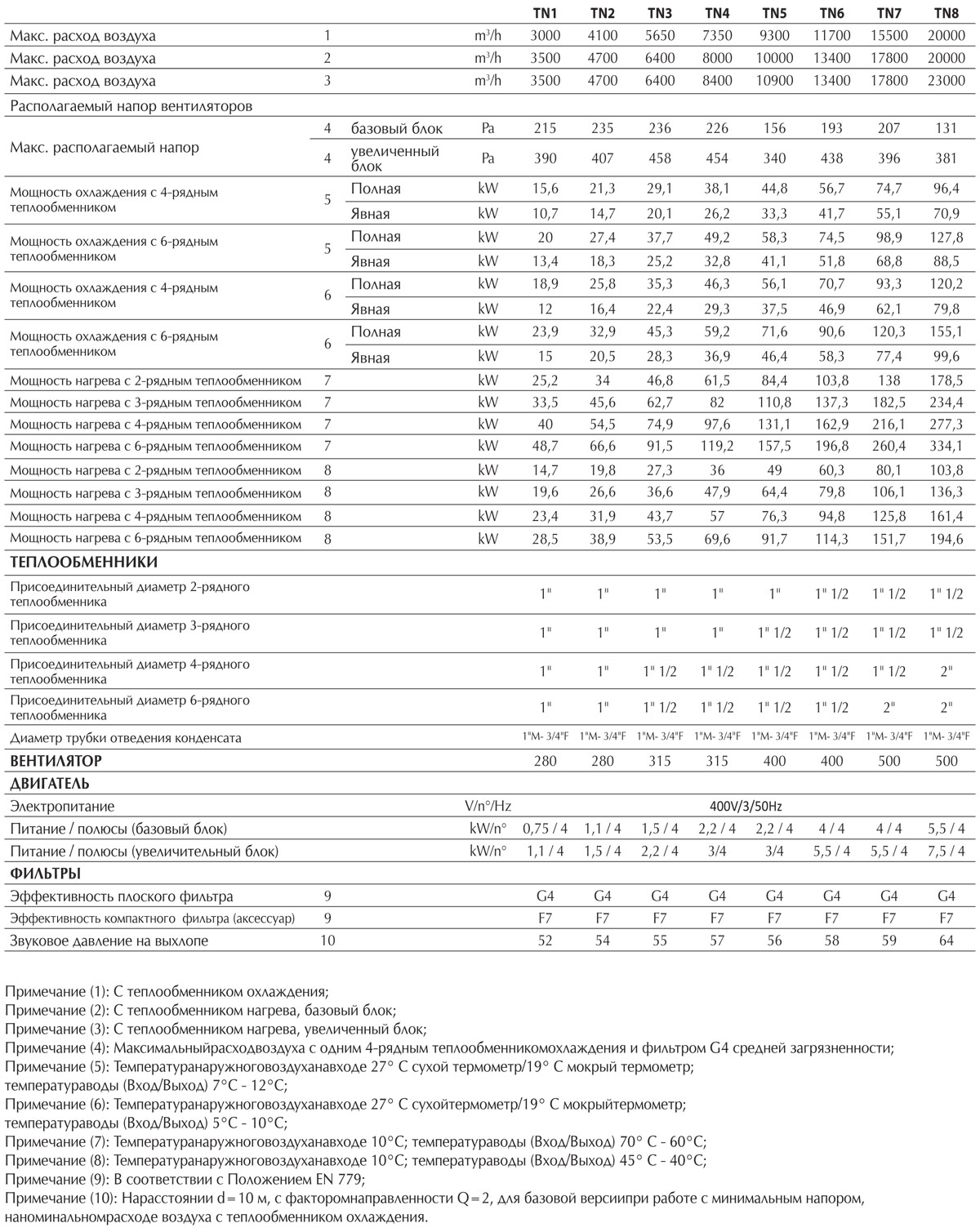

Технические данные

Примечание (1): С теплообменником охлаждения;
Примечание (2): С теплообменником нагрева, базовый блок;
Примечание (3): С теплообменником нагрева, увеличенный блок;
Примечание (4): Максимальныйрасходвоздуха с одним 4-рядным теплообменникомохлаждения и фильтром G4 средней загрязненности;
Примечание (5): Температуранаружноговоздуханавходе 27° C сухой термометр/19° C мокрый термометр; температураводы (Вход/Выход) 7°C - 12°C;
Примечание (6): Температуранаружноговоздуханавходе 27° C сухойтермометр/19° C мокрыйтермометр; температураводы (Вход/Выход) 5°C - 10°C;
Примечание (7): Температуранаружноговоздуханавходе 10°C; температураводы (Вход/Выход) 70° C - 60°C;
Примечание (8): Температуранаружноговоздуханавходе 10°C; температураводы (Вход/Выход) 45° C - 40°C;
Примечание (9): В соответствии с Положением EN 779;
Примечание (10): Нарасстоянии d=10 м, с факторомнаправленности Q=2, для базовой версиипри работе с минимальным напором, наноминальномрасходе воздуха с теплообменником охлаждения.

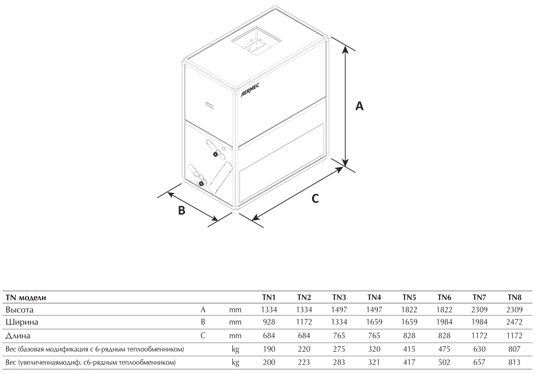

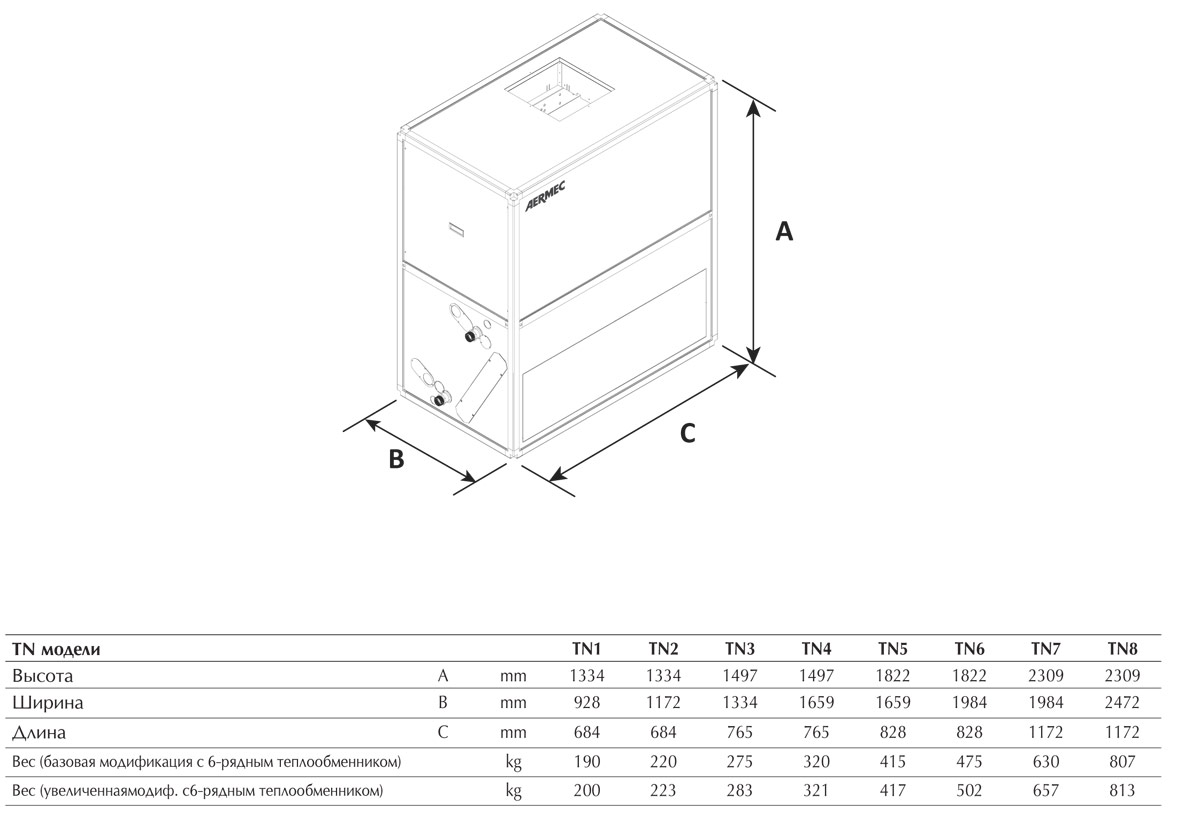

Размеры (mm)

PDFРуководство по подбору, монтажу, эксплуатации и техническому обслуживанию
