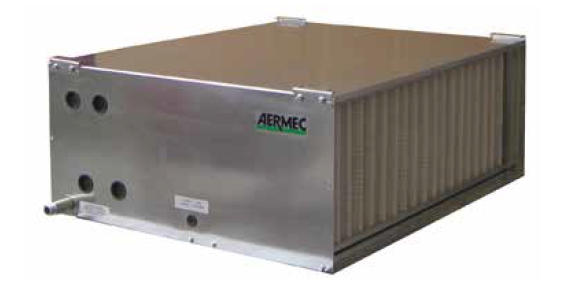

TA

Кондиционеры модульные.
Холодопроизводительностью от 4,5 кВт до 32 кВт при 4_х рядном теплообменнике
От 5,5 кВт до 40 кВт при 6_и рядном теплообменнике
Теплопроизводительностью от 14 кВт до 78 кВт при 4_х рядном теплообменнике
От 15,5 кВт до 87,5 кВт при 6_и рядном теплообменнике

  • ГОРИЗОНТАЛЬНАЯ И ВЕРТИКАЛЬНАЯ УСТАНОВКА
  • МОДИФИКАЦИИ С ЧЕТЫРЕХ_ И ШЕСТИРЕХРЯДНЫМИ ВОДЯНЫМИ ТЕПЛООБМЕННИКАМИ
  • МОДИФИКАЦИЯ С ЧЕТЫРЕХРЯДНЫМ ТЕПЛООБМЕННИКОМ НЕПОСРЕДСТВЕННОГО ИСПАРЕНИЯ НА R410A
  • МОДИФИКАЦИЯ БЕЗ ТЕПЛООБМЕННИКА

Особенности

  • Кондиционеры серии TA разработаны для применения в малых и средних помещениях общественного и коммерческого назначения и гостиничных комплексах.
  • Особое внимание уделено обеспечению компактности, высокому статическому давлении и низкошумному исполнению.
  • Широкий выбор аксессуаров (например,фильтры мешочного типа, камера смешения с тремя клапанами) позволяет обеспечить конкретные требования заказчика.
  • Корпус из сэндвич-панелей толщиной15 мм из гальванизированной стали с заполнением вспененным полиуретаном плотностью 40 кг/м3 . Вход и выход оснащены фланцами для подсоединения к любому типу воздуховодов. Горизонтальное или вертикальное крепление осуществляется с помощью соответствующих креплений.
  • Фильтр класса G4 толщиной 50 мм (в соответствии со стандартом EN779) на воздухозаборе устанавливается стандартно.
  • Новые тангенциальные двухсекционные вентиляторы с непосредственной насадкой на вал двигателя и вперед загнутыми лопатками обеспечивают высокое статическое давление. Многоскоростной двигатель (на панели управления могут быть выбраны три скорости) имеет однофазное питание 230В 50 Гц.

Выбор модификации

Комбинируя многочисленные варианты можно подобрать такую модель, которая наиболее полно отвечает требованиям заказчика.

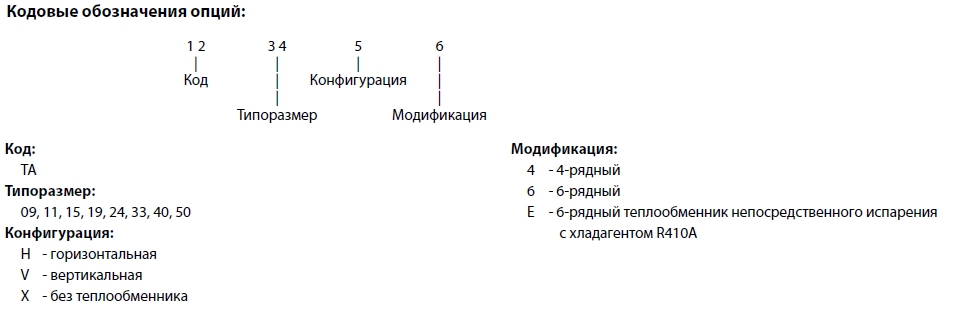

Поля конфигурации:
1 2 3 4 5 6
| |
|
|
| |
|
|
Код Типоразмер Конфигурация Модификация

Код:
TA

Типоразмер:
09, 11, 15, 19, 24, 33, 40, 50

Конфигурация:
H - горизонтальная
V - вертикальная
X - без теплообменника

Модификация:
4 - 4-х рядный
6 - 6-ти рядный
E - 4-х рядный теплообменник непосредственного испарения для R410A

Пример кодового обозначения: TA09H4
Это устройство ТА, 09 типоразмера, горизонтальной конфигурации, с 4_х рядным теплообменником

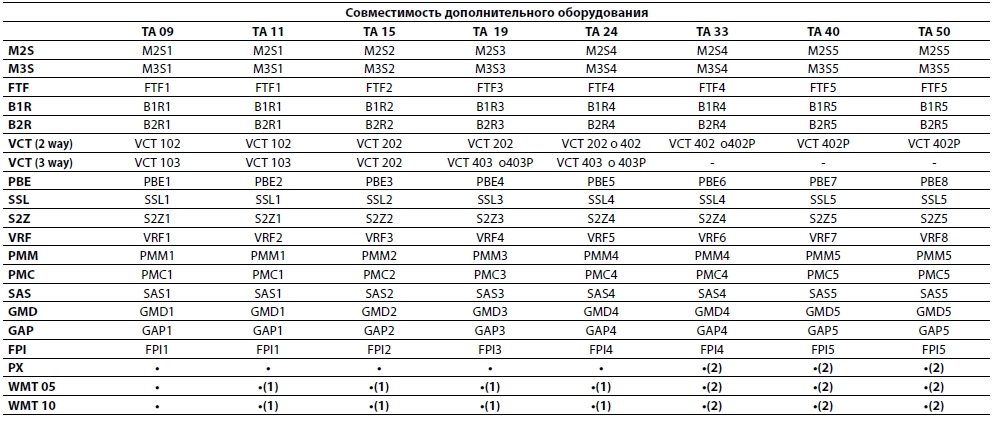

Дополнительное оборудование

  • M2S: смесительная секция из гальванизированной стали с двумя воздушными клапанами. Створки клапанов шириной 50 мм закрепляются с помощью 8 мм механизма фиксации.
  • M3S: смесительная секция из гальванизированной стали с тремя воздушными клапанами. Створки клапанов шириной 50 мм закрепляются с помощью 8 мм механизма фиксации. M3S используется совместно с дополнительным оборудованием VRF.
  • FTF: секция мягких фильтров, выполнена из гальванизированной стали с установленным фильтром мешочного типа класса F6. Для фильтров другого класса, обращайтесь в представительство Aermec.
  • B1R: однорядный водяной теплообменник, используется в 4-х трубной системе. Монтируется после основного теплообменника внутри блока. Обеспечивается комплектом соединительных патрубков с резьбой для гидравлических присоединений и монтажа воздухоспускного клапана.
  • B2R: двухрядный водяной теплообменник, используется в 4-х трубной системе. Монтируется после основного теплообменника внутри блока. Обеспечивается комплектом соединительных патрубков с резьбой для гидравлических присоединений и монтажа воздухоспускного клапана.
  • PBE: секция догрева, оснащенная электрическим нагревателем упрочненной конструкции с двойным термостатом защиты.
  • SSL: модуль шумоглушения, состоит из семи секций с изоляцией минеральной ватой, покрытой пелиэтиленовой пленкой для защиты от деформации.
  • S2Z: смесительный клапан с делением 70 30% для наружного и рециркуляционного воздуха. Створки клапана из гальванизированной стали шириной 50 мм закрепляются с помощью 8 мм механизма фиксации.
  • VRF: секция вспомогательного вентилятора, из оцинкованной стали, оснащена плоским фильтром класса G4 (в соответствии со стандартом EN779).
  • PMM: Пленум для подсоединения к воздуховоду круглого сечения. Изготовлен из сендвич панелей 15 мм толщины , заполненных изоляцией из полиуретана. В комплекте соединители различных диаметров (200 мм, 180 мм и 150 мм) из пластика.
  • PMC: закрытый пленум, изготовлен из сендвич панелей 15мм толщины , заполненных изоляцией из полиуретана. Пленум позволяет перенаправить поток воздуха под 90°. Перенаправление осуществляется при монтаже открытием соответствующей панели пленума.
  • SAS: входной клапан, изготовлен из гальванизированной стали, створки клапана шириной 50 мм закрепляются с помощью 8 мм механизма фиксации.
  • GMD: решетка с двумя рядами регулируемых направляющих жалюзи для распределения воздушного потока. Монтируется на стену, для монтажа на блок необходимо снять фланцы.
  • GAP: входная решетка с фиксированными под 45° жалюзи. Монтируется на стену, для монтажа на блок необходимо снять фланцы.
  • FPI: входной фильтр класса G4
    PХ – упрощенная панель управления
  • WMT05: Электронный термостат для управления вентиляторными доводчиками в двухтрубных системах. В цепи питания имеется плавкий предохранитель. Устанавливается на стене помещения.
  • WMT10: Электронный термостат для управления вентиляторными доводчиками в двух и четырехтрубных системах, а также в двухтрубных системах с электронагревателем. Может применяться в сочетании с двумя электромеханическими вентилями, перекрывающими поступление воды в теплообменники. В цепи питания имеется плавкий предохранитель. Обеспечивает непрерывное управление процессом вентиляции. Устанавливается на стене помещения.

(1) Предполагается использование SIT и замена предохранителей АА на один предохранитель
(2) Предполагается использование реле (по одному реле на каждую скорость вентилятора)

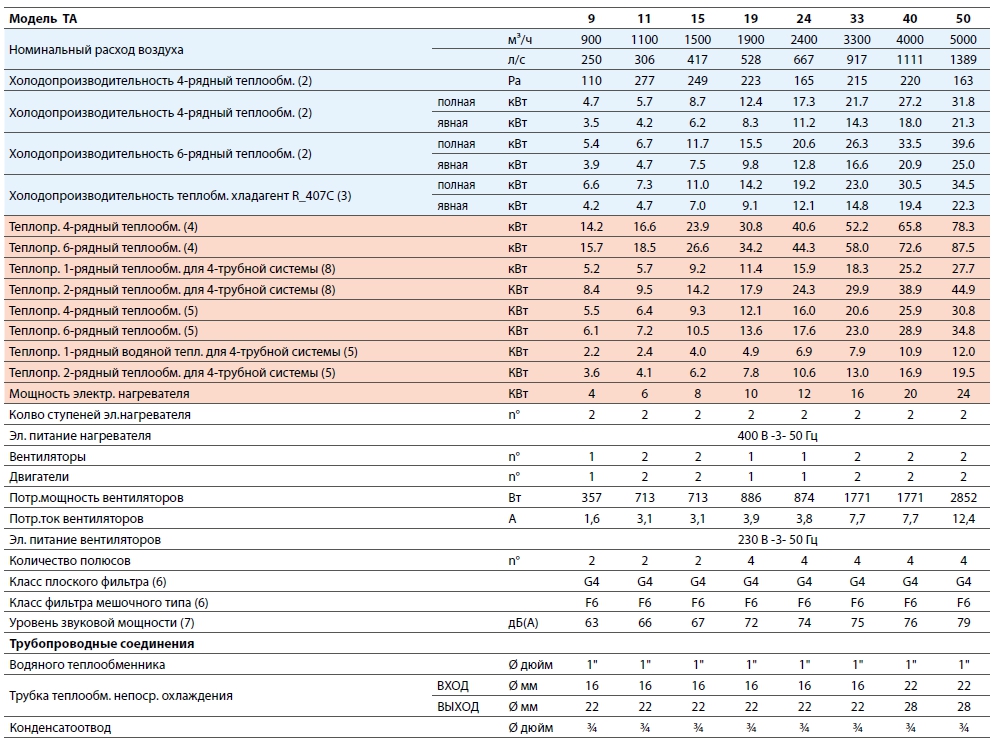

Технические данные

(1)При номинальном расходе воздуха для 4_х рядного теплообменника
(2)Температура воздуха в помещении 27°С (по сухому термометру), 19 °С (помокрому термометру), температура воды (вход-выход) 7_12°С
(3)Температура воздуха в помещении 27°С (по сухому термометру), 19 °С (помокрому термометру), средняя температура испарителя 7°С
(4) Температура воздуха в помещении 20°С, температура воды (вход-выход) 70_60°С
(5) Температура воздуха в помещении 20°С, температура воды (вход-выход) 45_40°С
(6) В соответствии со стандартом EN779
(7) В соответствии со стандартом UNI EN ISO9614
(8) Температура воздуха в помещении 15°C; температура воды (вход-выход) 70°C _ 60°C

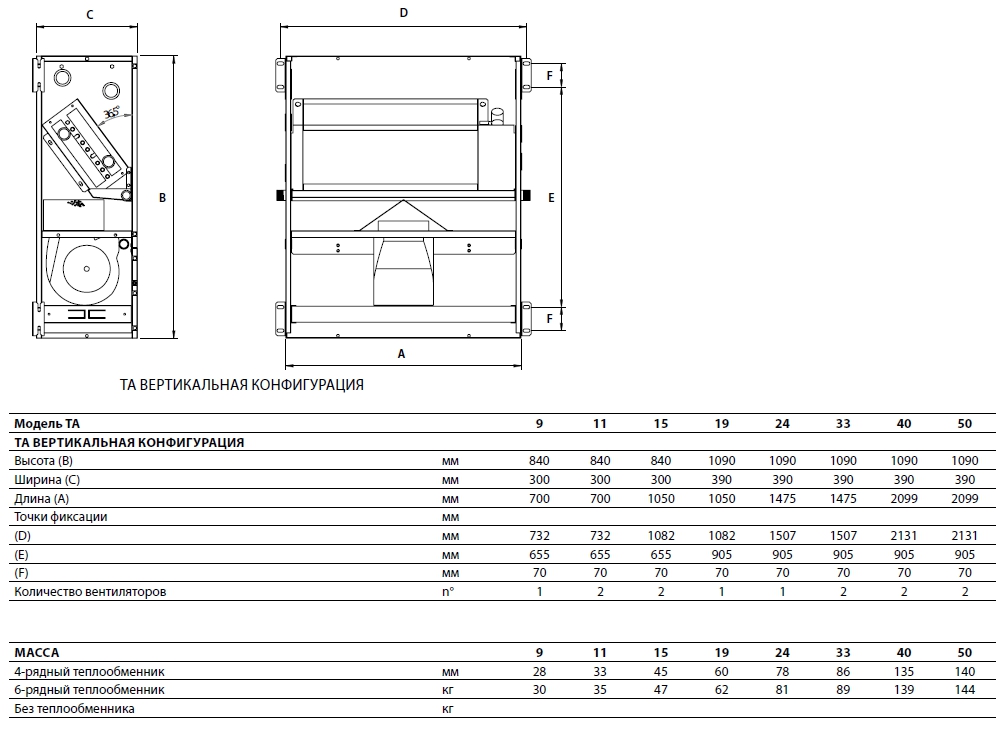

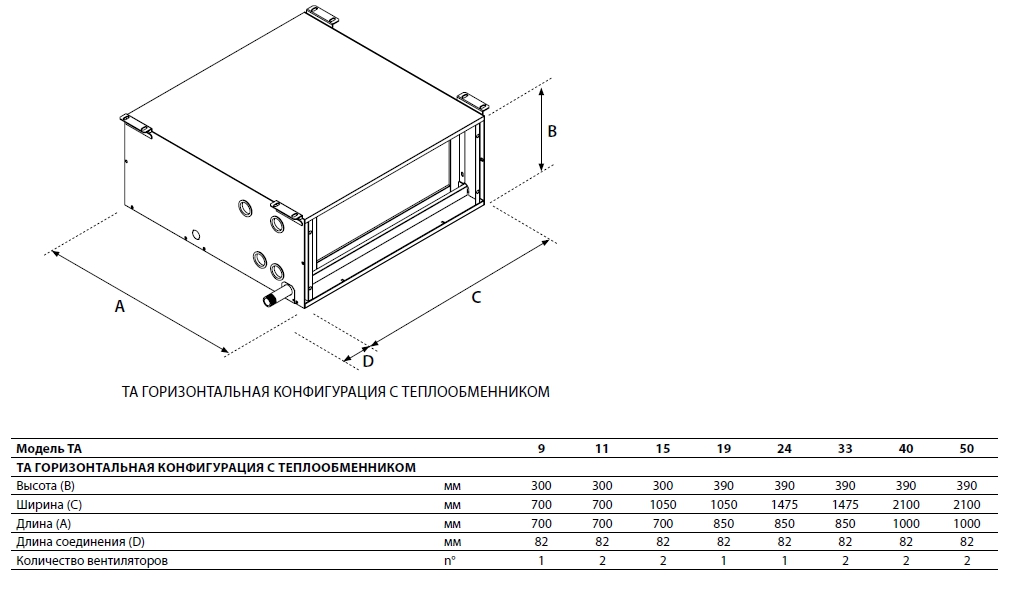

Размеры (mm)
